一种轨道式巡检机器人的制作

第一章 制作背景与整体方案设计

工业场景中，输电线路、仓储货架、隧道管线等区域的巡检工作存在环境复杂、劳动强度大、安全风险高等问题。传统人工巡检效率低、漏检率高，难以满足常态化安全监控需求。轨道式巡检机器人依托固定轨道实现精准移动，结合传感技术完成环境与设备状态监测，成为自动化巡检的优选方案。本机器人以“结构紧凑、功能实用、制作低成本”为目标，采用“机械行走模块+感知模块+控制模块+通信模块”的集成方案，可实现轨道沿线图像采集、环境参数监测、异常报警等功能。整体设计适配室内外中短距离轨道场景，制作流程兼顾通用性与实操性，为工业低成本巡检设备开发提供可参考的实现路径。

第二章 机械结构设计与部件选型

机械结构核心由行走机构、承载平台与轨道适配装置组成。行走机构采用双电机驱动方案，选用直流减速电机（转速30r/min，扭矩5N·m），搭配同步带轮与橡胶滚轮，确保机器人在轨道上平稳移动；承载平台采用铝合金型材搭建，重量控制在3kg以内，兼具轻量化与结构强度，预留传感器与电池安装接口；轨道适配装置设计为可调节夹持结构，兼容100-150mm宽度的工字钢结构轨道，通过弹簧缓冲器减少移动过程中的震动。部件选型遵循低成本、易采购原则，电机、滚轮、型材等均选用工业标准件，轨道可采用现成钢结构加工，降低制作门槛，同时保障结构稳定性与耐用性。

第三章 软硬件系统集成与功能实现

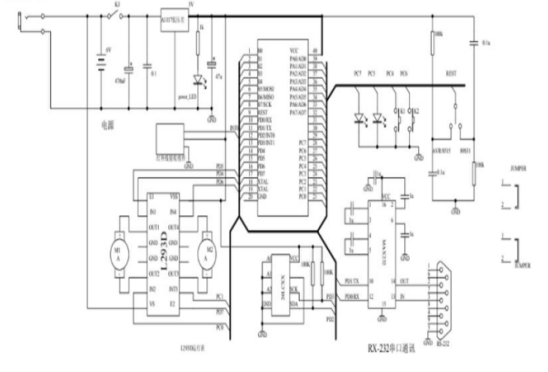

硬件系统以STM32F103微控制器为核心，集成多模块协同工作：感知模块选用高清摄像头（1080P分辨率）、红外热成像模块、温湿度传感器与烟雾传感器，实现视觉监测与环境参数采集；控制模块通过PWM信号调节电机转速，控制机器人启停、变速与转向，同时处理传感器数据；通信模块采用WiFi模块，实现巡检数据实时上传与远程控制指令接收；供电模块选用12V锂电池组，支持连续工作4小时以上，配备充电保护电路。软件系统采用模块化编程，实现图像采集存储、传感器数据处理、移动控制逻辑与通信传输功能，支持远程设定巡检路径与参数阈值，当检测到温度超标、烟雾异常时自动触发报警并上传现场图像。

第四章 制作测试与优化改进

机器人完成组装后，在模拟工业轨道场景开展测试：行走速度稳定在0.2m/s，轨道转弯半径≥0.5m时无卡顿；图像采集清晰，热成像模块可识别5m内3℃以上的温度异常；环境参数监测误差≤5%，报警响应时间≤1秒；连续2小时巡检测试中，机械结构与电子系统运行稳定。现存优化空间主要体现在三方面：一是优化行走机构，增加减震装置，提升颠簸轨道适应性；二是扩展感知维度，增加超声波避障模块，避免轨道异物阻挡；三是升级供电系统，采用太阳能辅助充电，延长续航时间。本制作方案流程清晰、成本可控，成品可满足基础巡检需求，经优化后可适配更多工业场景，具有较好的实用价值与推广潜力。
