基于MATLAB和机器学习（向量机）的裂缝检测（识别）系统程序，带GUI界面，对裂缝主要参数（长度，宽度，面积）进行计算，已经训练好分类器，包含裂缝图像训练集和测试集，可以完美运行（带注释），结果可保存在Excel中 这段程序主要是使用MATLAB进行图像分类和裂缝检测的应用。下面我将对程序进行详细的分析和解释。 首先，程序使用了`imageSet`函数来读取指定目录下的图像文件，并将其分为训练集和测试集。训练集和测试集分别存储在`trainingSet`和`testSet`变量中。 接下来，程序调用`extractFeature`函数来提取图像的特征向量。特征向量的提取使用了HOG（Histogram of Oriented Gradients）特征提取方法。对于每个图像，程序将其转换为灰度图像，并使用`extractHOGFeatures`函数提取HOG特征。然后，将HOG特征存储在`trainingFeatures`和`testFeatures`变量中。 接下来，程序使用提取到的特征向量和对应的标签进行训练。使用`fitcecoc`函数训练一个SVM分类器，使用1对1的方案进行多类别分类。训练得到的分类器存储在`classifier`变量中，并使用`save`函数保存到`classifier.mat`文件中。 然后，程序使用测试图像的特征向量预测样本标签。使用`predict`函数根据训练得到的分类器对测试集进行预测，得到预测的标签存储在`predictedLabels`变量中。 接下来，程序评估分类器的性能。使用混淆矩阵（confusion matrix）来衡量分类器的准确性。使用`confusionmat`函数计算混淆矩阵，并将结果存储在`confMat`变量中。然后，程序计算分类器的准确率（accuracy），并将结果存储在`accuracy`变量中。 最后，程序定义了一个名为`untitled`的GUI界面，其中包含了一些按钮和文本框。这部分代码是使用MATLAB的GUIDE工具生成的，用于用户交互和显示结果。 综上所述，这段程序主要是使用MATLAB进行图像分类和裂缝检测的应用。它使用HOG特征提取方法提取图像的特征向量，并使用SVM分类器对图像进行分类。程序还提供了一个GUI界面，用于用户交互和显示分类结果。这个程序可以应用在裂缝检测、图像分类等领域，主要解决的问题是自动识别和分类图像中的裂缝。涉及的知识点包括图像处理、特征提取、机器学习等。

系统概述

本系统是一个基于MATLAB开发的桥梁裂缝自动检测与分类平台，集成了图像处理、机器学习和形态学分析等多种技术。系统能够对输入的桥梁表面图像进行自动分析，检测裂缝区域，识别裂缝类型，并计算相关几何参数，最终评估桥梁结构的安全状况。

核心功能模块

1. 图像预处理模块

系统首先对输入的桥梁图像进行多步骤预处理，确保后续分析的准确性：

• 灰度转换：将彩色图像转换为灰度图像，简化处理复杂度
• 对比度增强：通过调整灰度范围增强图像对比度，突出裂缝特征
• 形态学处理：采用低帽变换技术提取图像中的暗区域，有效凸显裂缝
• 高斯滤波：平滑图像并去除噪声，同时保留重要的边缘信息

2. 裂缝分割与提取模块

经过预处理的图像进入分割阶段：

• 双阈值分割：采用高低两个阈值进行二值化处理，确保完整提取裂缝区域
• 边界清理：去除图像边缘的干扰区域
• 区域筛选：基于连通区域分析，保留主要裂缝区域，过滤小面积噪声

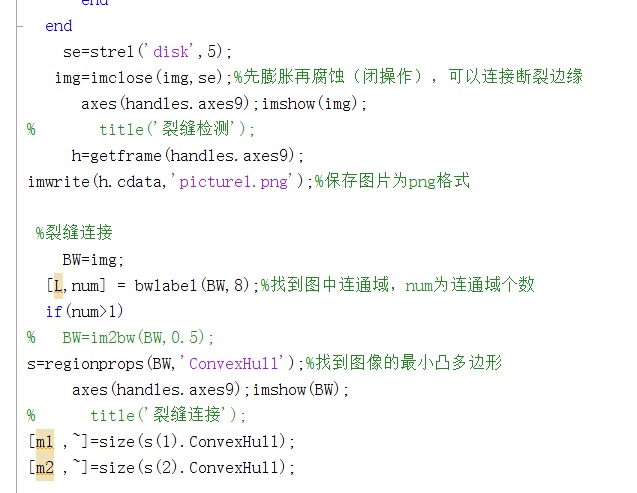

• 形态学闭操作：连接断裂的裂缝边缘，形成完整的裂缝轮廓

3. 裂缝分类模块

系统采用机器学习方法对裂缝类型进行自动识别：

• 特征提取：使用方向梯度直方图(HOG)方法提取图像特征
• 分类器设计：基于支持向量机(SVM)的多类分类器，采用一对一方案
• 类型识别：能够识别横向裂缝、纵向裂缝和不规则裂缝等多种类型

4. 参数量化模块

根据裂缝类型的不同，系统采用不同的量化策略：

规则裂缝（横向/纵向）分析：

• 长度计算：通过骨架化处理和像素统计，结合比例换算得到实际长度
• 宽度测量：采用形态学腐蚀方法确定裂缝最大宽度

不规则裂缝分析：

• 面积占比：计算裂缝区域在整幅图像中的面积比例

5. 安全评估模块

基于检测结果，系统提供桥梁健康状况评估：

• 根据裂缝宽度或面积占比给出安全等级
• 分级建议：安全、建议维护、危险需立即维护

技术特点

多技术融合

系统将传统图像处理技术与现代机器学习方法相结合，既利用了形态学处理在裂缝提取方面的优势，又发挥了机器学习在模式识别中的强大能力。

自适应处理

针对不同类型的裂缝，系统能够自动选择最适合的分析方法。对于规则裂缝，提供精确的几何参数测量；对于不规则裂缝，则采用面积占比的评估方式。

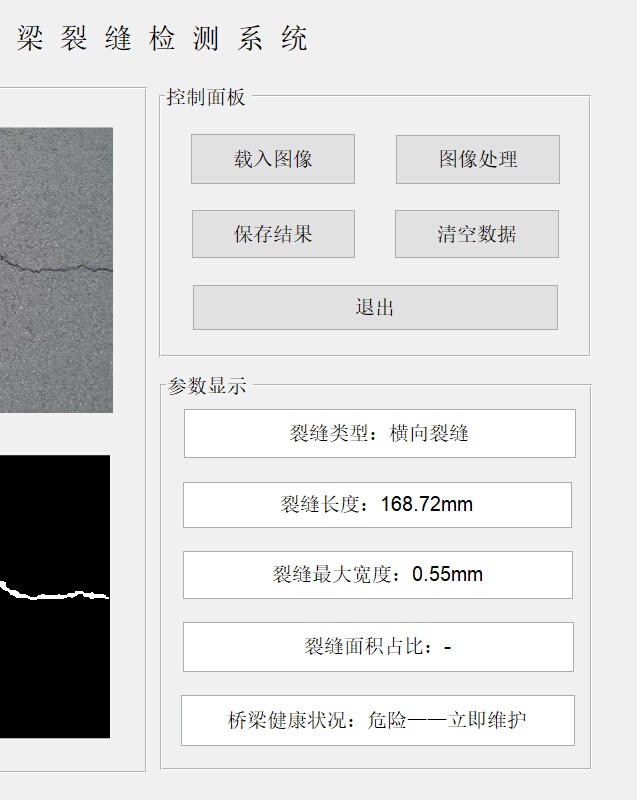

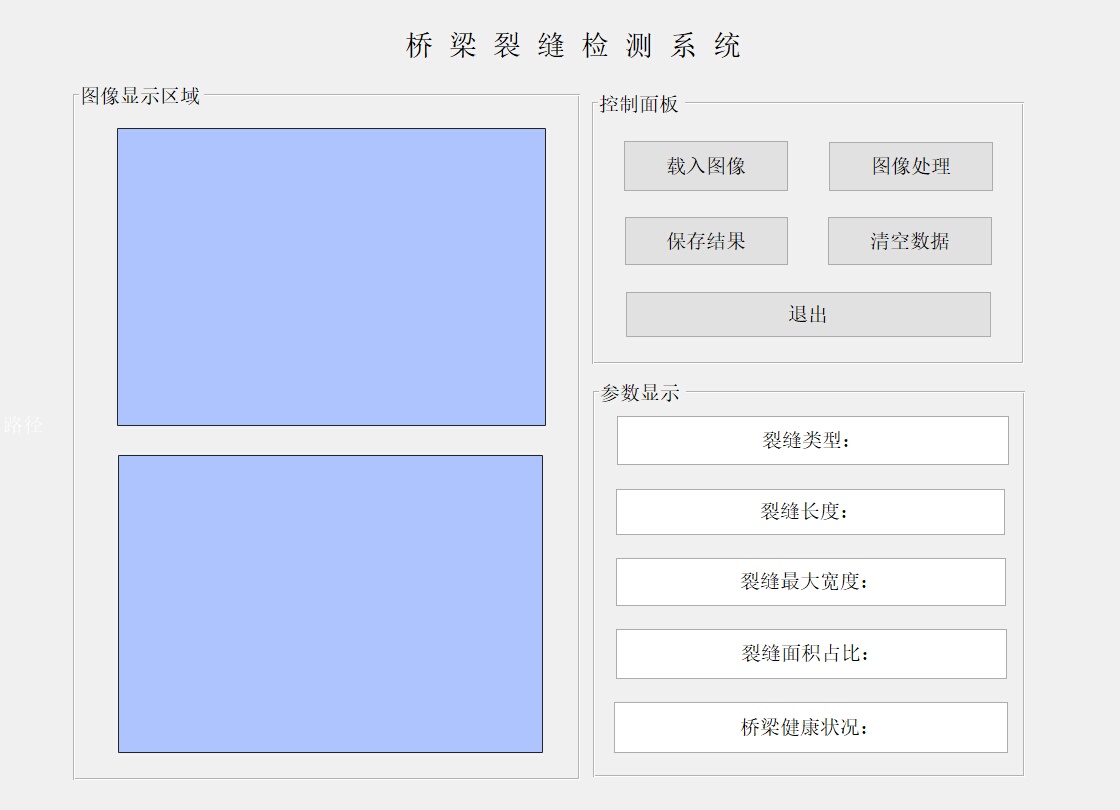

用户友好界面

系统提供图形用户界面(GUI)，支持图像导入、处理过程可视化、结果展示和数据导出功能，极大提升了用户体验。

应用价值

该系统的开发为桥梁检测领域提供了自动化解决方案，具有以下优势：

1. 效率提升：相比传统人工检测，大幅提高检测效率
2. 客观准确：减少主观因素影响，提供一致、可重复的检测结果
3. 量化分析：提供精确的裂缝参数测量，支持科学决策
4. 预警功能：基于量化结果的健康状况评估，为维护决策提供依据

该系统已在实验环境中验证了其有效性和可靠性，为桥梁结构健康监测提供了一套完整的技术方案。通过进一步优化和实地测试，有望在实际工程检测中发挥重要作用。
