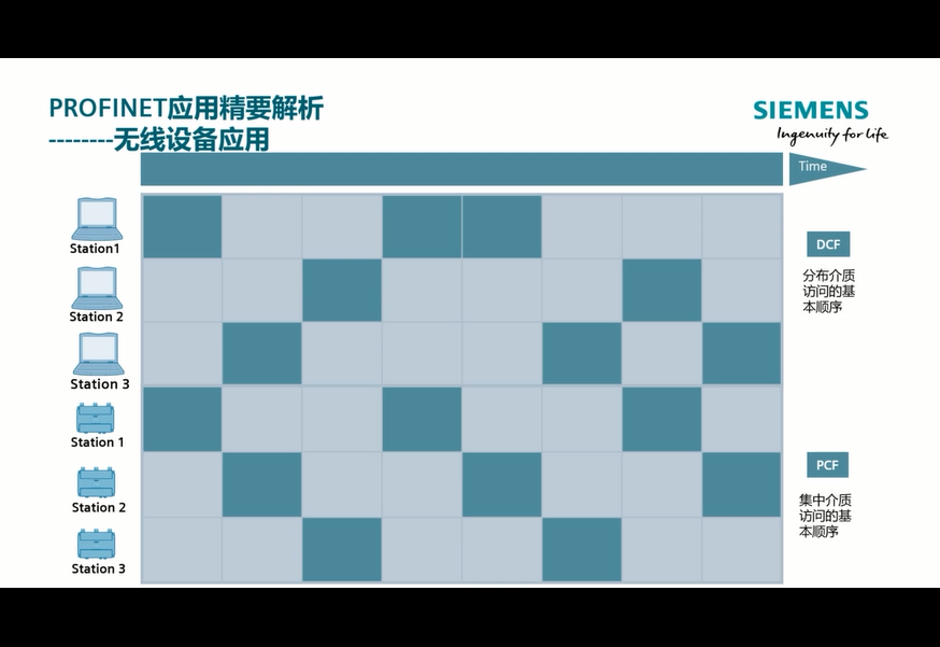

七、IWLAN 实时调度机制：DCF vs iPCF 工业轮询

普通商用 WiFi 采用 DCF 分布式竞争机制，多移动设备同时通信时极易冲突、时延抖动大，无法满足 PROFINET 实时控制；西门子 IWLAN 专属iPCF 集中轮询机制专为工业实时优化。

1. DCF（商用 WiFi 标准）

设备自主抢占信道，多 AGV 同时运行时数据包碰撞，周期抖动不可控，禁止用于运动控制。

2. iPCF（工业集中轮询）

1. AP 作为中心调度节点，按周期依次轮询所有无线客户端 CL；
2. 用户自定义 iPCF 周期，同步处理 PROFINET RT/IRT 实时报文；
3. 支持广播 / 多播报文统一下发，多移动设备同步控制，抖动可控；
4. 多 AP 漫游场景下，保障切换过程 PROFINET 通信不中断。

八、AGV 整厂 IWLAN 漫游组网架构

厂区多台 AGV 跨多个无线小区移动，依靠多 AP 漫游方案实现全程无断线通信：

1. 固定基站：多台 SCALANCE W788 AP 划分独立无线小区 Radio cell；
2. 移动终端：每台 AGV 搭载 SCALANCE W748 客户端；
3. 上层网络：工业交换机 X208/X300 汇聚，连接 S7-400 PLC、SIMATIC HMI、现场调试 PC；
4. 漫游逻辑：AGV 移动信号衰减后，客户端自动切换至信号更强的相邻 AP，iPCF 机制保障切换无数据丢失。

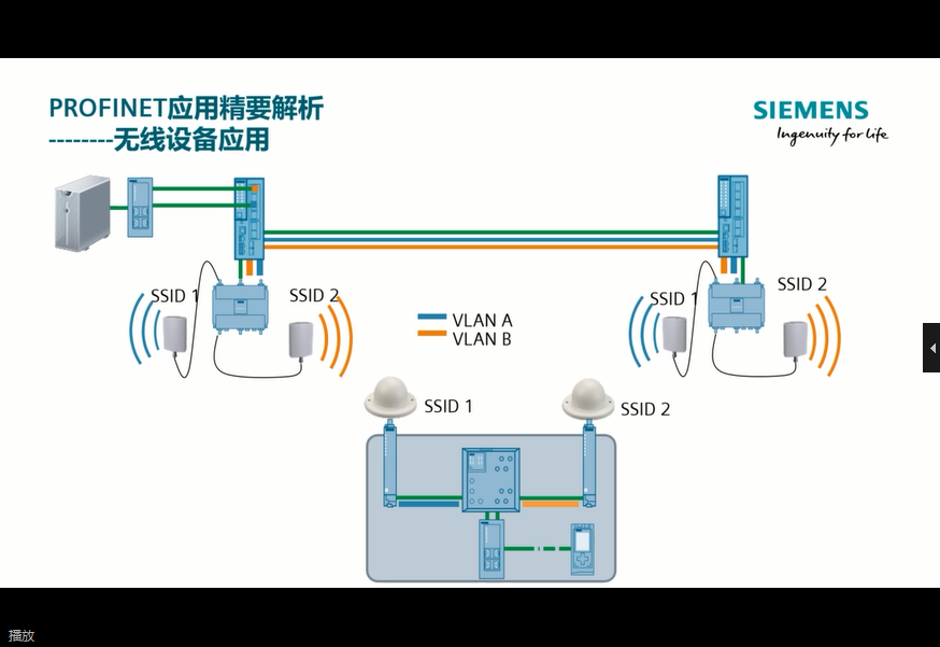

进阶 VLAN 隔离方案

多业务隔离场景可对无线划分双 SSID+VLAN：

• SSID1 绑定 VLAN A：生产实时控制（PROFINET RT）；
• SSID2 绑定 VLAN B：IT 调试、上传程序、监控画面； 生产控制与运维网络逻辑隔离，互不抢占带宽。

九、无线网络高可靠冗余方案

工业自动化对通信可用性要求极高，西门子 IWLAN 支持双链路冗余（RED Box 冗余）：

1. 网络部署双独立物理链路 LAN A、LAN B；
2. RED Box 冗余交换机实时复制业务数据至两条链路；
3. 任意一条线缆、交换机单点故障时，另一条链路无缝接管，PROFINET 不中断；
4. 适用于行车、立体仓库等停机成本极高的关键产线。

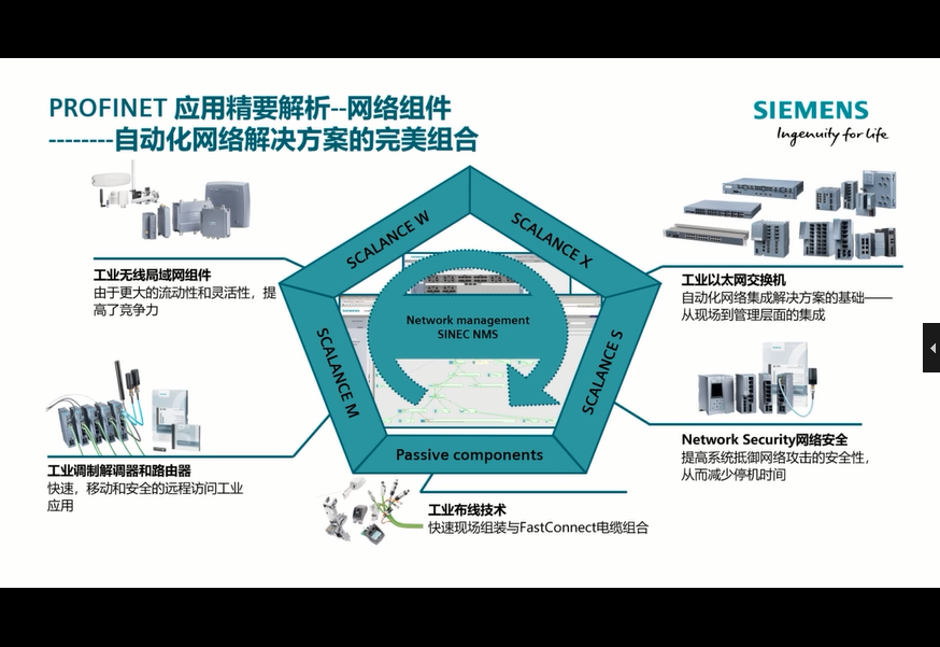

十、西门子完整自动化网络产品体系

PROFINET 无线并非独立存在，是西门子全系列工业网络解决方案一环，SCALANCE 产品线全覆盖：

1. SCALANCE W：工业 IWLAN 无线 AP / 客户端，本文核心方案；
2. SCALANCE X：工业以太网交换机，现场设备汇聚；
3. SCALANCE M：工业调制解调器、远程 4G/5G 网关；
4. SCALANCE S：工业网络安全防火墙；
5. 无源布线组件：FastConnect 工业网线、射频电缆、连接器；
6. SINEC NMS：全厂统一网络管理平台，无线交换机统一监控、故障诊断。

十一、落地选型总结

1. 移动 PROFINET 控制优先选用西门子 IWLAN（SCALANCE W），放弃商用 WiFi、4G/GSM；
2. 短距离零散移动设备（手持 HMI、小型 AGV）：普通工业天线方案；
3. 长轨道连续移动（堆垛机、架空单轨）：RCoax 漏波电缆方案；
4. 室外露天场景：W780 系列室外型 AP；
5. 实时运动控制必须开启 iPCF 轮询，禁用标准 DCF；
6. 高停机损失产线配套 RED Box 双链路冗余，提升通信可靠性；
7. 多业务厂区通过 SSID+VLAN 隔离控制网与运维网，保障实时业务带宽。
