概述：

D2504A 是工作在150KHz 固定频率的 PWM 降压 DC/DC 转换器，具有 4.5~40V 的宽输入电压范围，输出电压可在 1.235~37V 范围内调节，支持恒流和恒流输出，并能够保证输出 2A 的负载电流，仅需少量的外部元件，就能提供高效率，低纹波和出色的线路和负载调节能力,其占空比能够从 0 到 100%线性调节，意味着输出电压可最大限度接近输入电压并保持稳定，从而拓宽了其应用场景；

二、应用领域

车载充电器、汽车电子、无绳电话（等使用镍氢可充电电池组的）充电器、LED恒流驱动、激光打印机等；

三、性能优点：

  1. 宽输入电压范围： 4.5V 至 40V，耐压 45V；
  2. 低电压输出能力（宽输出电压范围）：输出可在 1.235~37V 间调节，最低可输出 1.235V；
  3. 高输出电流能力：最大输出电流为 2A；
  4. 最大占空比100%；
  1. 恒流控制：通过电流检测和电压反馈来实现恒流控制；
  2. 宽工作温度范围：-40℃至 125℃，适合工业应用场景；
  3. 内置各种保护功能：具有过压、过流、短路和过温保护功能，确保不烧片；
  4. 高效能：在驱动多个 LED 时，效率可达 96%以上；
  5. 小尺寸封装：采用底部带 thermal pad 自散热焊盘的E-SOP8 封装；

四、内部框图、引脚分布及定义

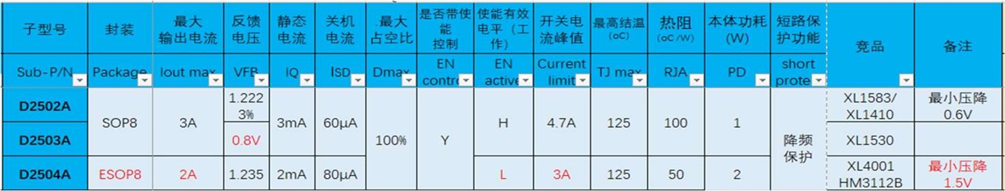

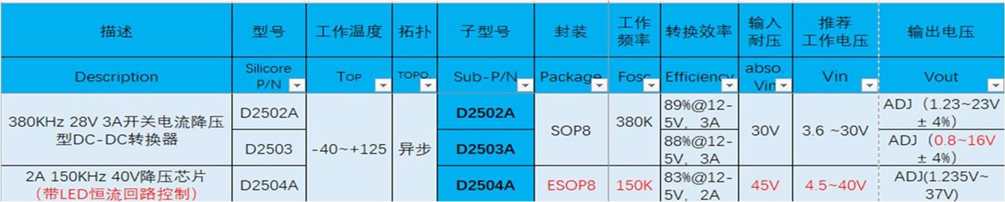

五、电性参数（compare with D2502/3）

六、应用电路及原理设计

1、 镍氢电池充电电路

2、 LED 恒流驱动电路；

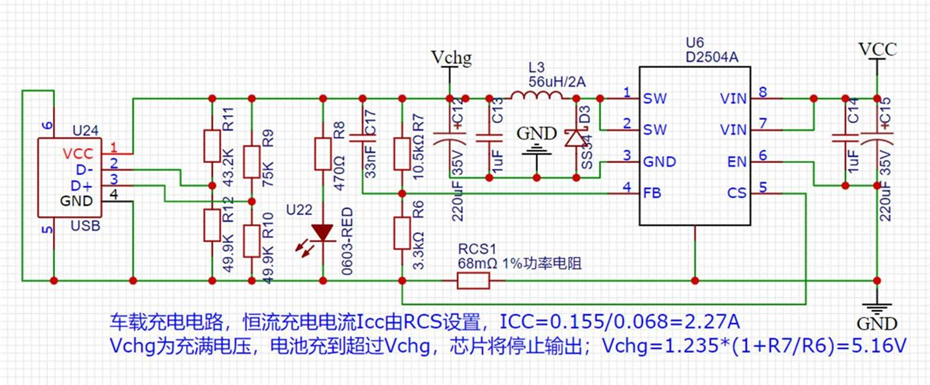

3、 车载USB 充电电路

七、Layout 注意事项

  1. 输入、输出滤波电容尽量靠近芯片引脚放置；
  2. 布局布线先功率后信号，功率部分走线尽量短、粗，少弯折，整个电流环路面积越小，EMI 越低；
  3. 如果输出滤波电容与电感间走线较长，FB 取样点不宜太靠近电感端，要放在输出滤波电容附近或之后，反馈取样线路应远离电感，走线越短越好；
  4. 电感两端布线时应充分考虑散热，输出电流越大，两端铺铜面积也应越大；电感下方不宜走线， 防止两个端子铜皮间的电容耦合效应。
