在芯片设计的宏大叙事中，我们往往聚焦于纳米级的制程竞赛、百亿级的晶体管数量和 GHz 级别的频率提升。但在晶圆厂（Foundry）的生产线上，有一群工程师每天都在思考一个看似朴素却极其关键的问题：如何在一张26mm×33mm的"小纸片"上，挤出最大的经济效益？
　　这张"小纸片"，就是光刻掩模版（Mask）的最大曝光区域；而衡量其利用效率的核心指标，正是MFU（Mask Field Utilization，掩模场利用率）和GDPW（Gross Die Per Wafer，单片晶圆裸片数）。它们不直接决定芯片的性能，却深刻影响着每一颗芯片的出厂成本，是连接设计与制造的"隐形经济学"。
　　
一、MFU：掩模版上的"空间博弈"
　　1.1 什么是MFU？

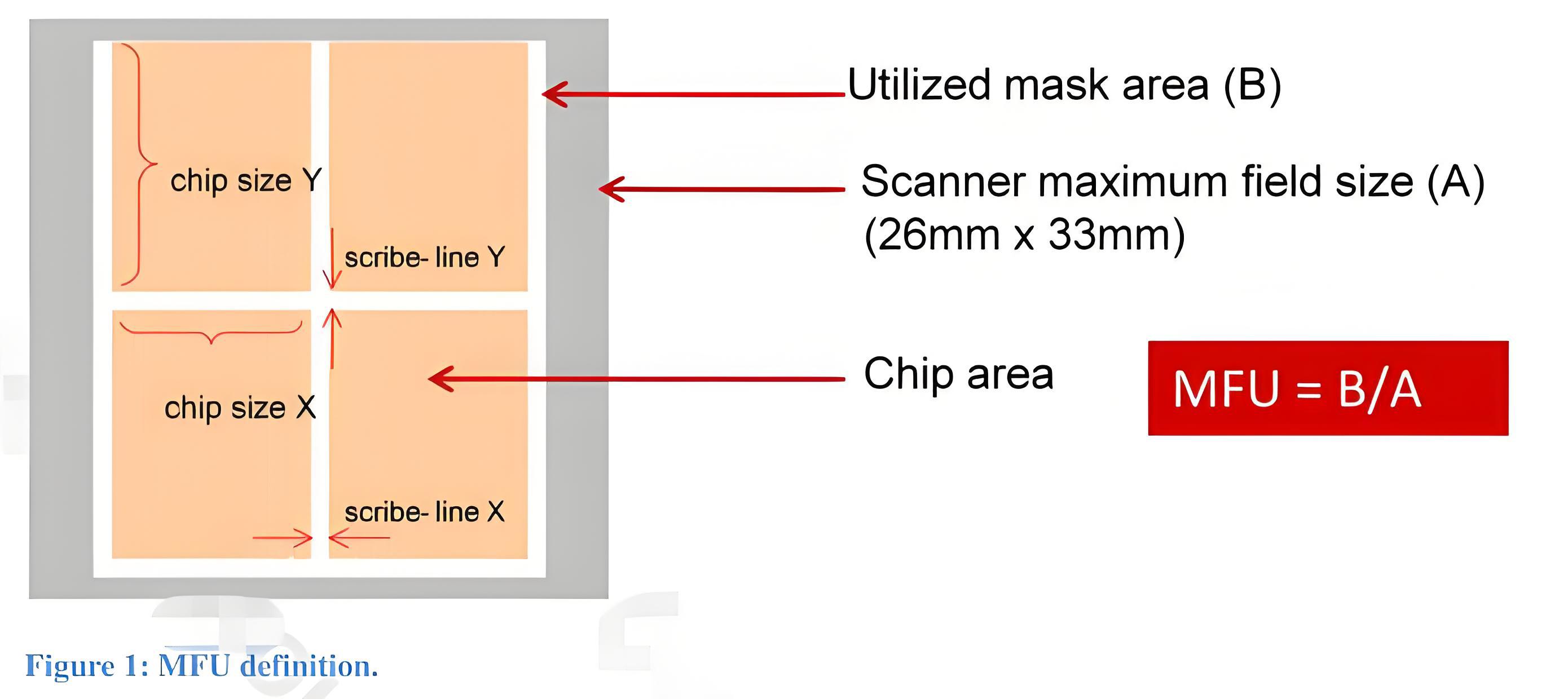

　　MFU，全称 Mask Field Utilization，定义为有效掩模面积与最大曝光镜头面积的比例。通俗地说，它衡量的是：在光刻机一次曝光能覆盖的26mm×33mm（即858mm²）的矩形区域内，有多少比例被真正用于"印刷"芯片。
　　计算公式为：
　　MFU = (N × Die面积 + Scribe Line面积) / (26mm × 33mm)
　　其中，N 是一张掩模版上能排列的芯片（Die）数量，Scribe Line（划片槽）是芯片之间用于切割的空白区域，Seal Ring（密封环）则是保护芯片边缘的结构。台积电（TSMC）通常称之为MFU，而联电（UMC）则使用RUR（Reticle Usage Ratio）这一术语，二者本质相同。

1.2 为什么MFU如此重要？
　　光刻是芯片制造中最昂贵、最耗时的工序之一。现代扫描式光刻机（Scanner）在一次曝光中，除了实际的扫描时间，还需要预扫描（Pre-scan）和过扫描（Over-scan）的机械运动时间。这意味着，无论掩模版上有没有芯片图案，光刻机都要完成一整套机械动作。
　　MFU越低，浪费的时间就越多。 如果MFU只有50%，意味着光刻机有一半的机械运动是在"空转"；而如果MFU达到95%，每次曝光都能物尽其用，整体曝光次数大幅减少，生产效率和成本优势立竿见影。
　　正因如此，主流Foundry通常要求MFU 大于80%。低于这一门槛，晶圆厂可能会收取额外费用；而高于特定阈值（如85%、90%、95%），则可能获得代工折扣。据行业资料，TSMC的折扣政策大致如下：MFU≥95%可获3%折扣，90%-95%获2%折扣，85%-90%获1%折扣。对于动辄数千万美元的流片费用，几个百分点的折扣绝非小数目。
　　
二、GDPW：晶圆上的"产量密码"
　　2.1 什么是GDPW？

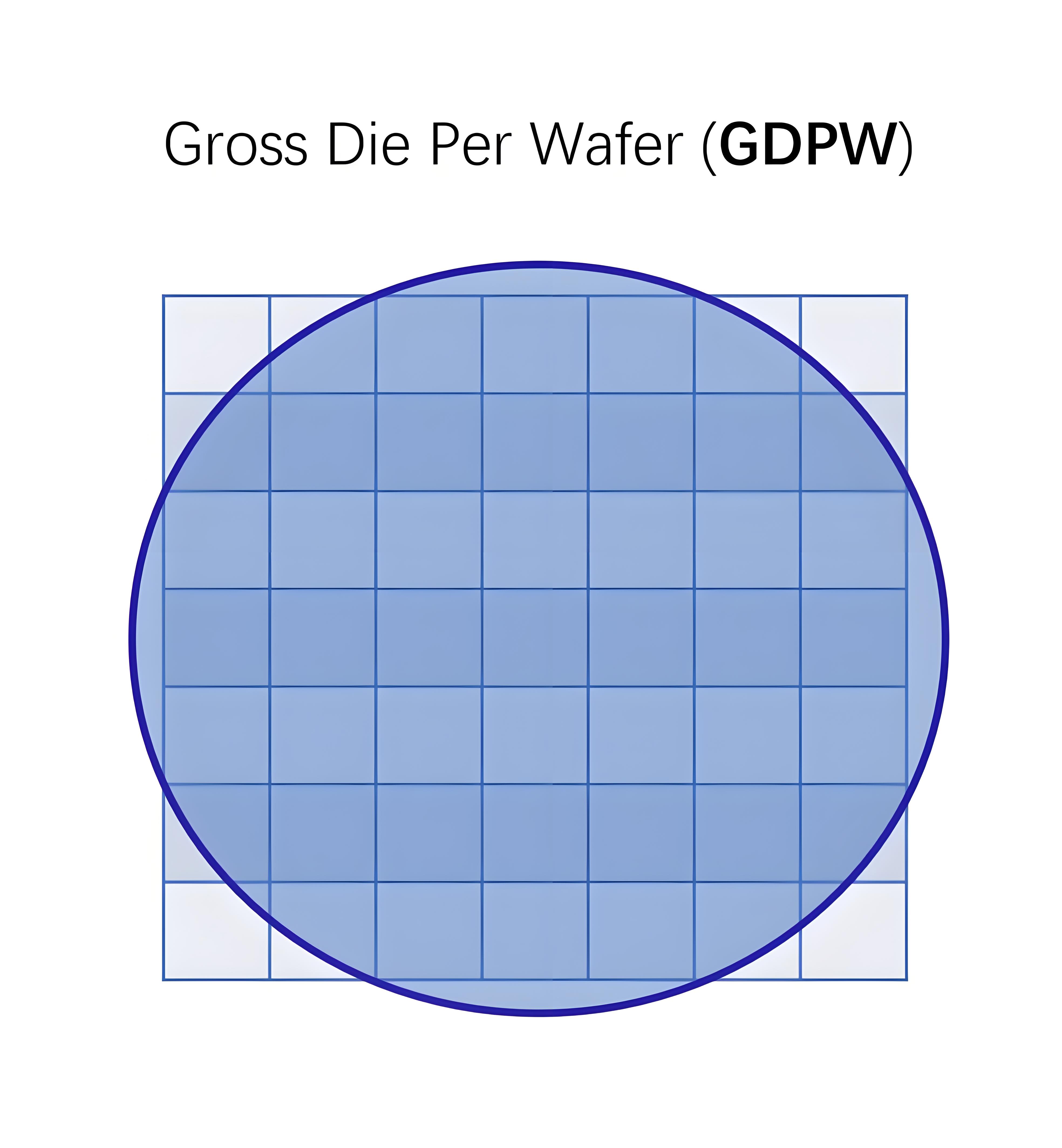

　　GDPW，即 Gross Die Per Wafer，指单片12英寸（300mm直径）晶圆上能够产出的完整裸片数量。它是衡量晶圆产出效率最直接的指标，也是芯片成本核算的基础。
　　GDPW的计算看似简单——用晶圆面积除以单颗Die面积——实则不然。因为晶圆是圆形的，边缘区域会存在大量无法形成完整芯片的"边角料"；同时，Die的排列方式、Scribe Line的宽度、Notch（定位槽）的位置都会影响最终可收获的完整Die数量。

2.2 MFU与GDPW的"微妙关系"
　　一个常见的误解是：MFU高，GDPW就一定高。 事实并非如此。
　　举个经典例子：假设一颗Die面积为324mm²（18mm×18mm）。在26mm×33mm的掩模版上，只能放下1颗Die，MFU约为37.8%。如果我们保持面积不变，将Die尺寸调整为12mm×27mm，掩模版上可以放下2颗Die，MFU跃升至约75.6%。
　　但GDPW呢？由于晶圆总面积固定，单颗Die面积不变，理论上总Die数几乎不变。改变的是光刻效率，而非晶圆利用率。正如台积电的Die Size Advisor工具所揭示的：调整Die形状可以显著提升MFU，但对GDPW几乎没有影响。
　　这就引出了一个深刻的设计洞察：芯片Die Size并非越小越好。如果通过微调Die尺寸（哪怕增加一点点面积），能将MFU从79%提升到81%，跨越80%的门槛，所获得的代工折扣可能远超多消耗的那点硅片成本。这是一种"以面积换成本"的逆向思维。
　　
三、从理论到实践：如何在设计中优化MFU？
　　3.1 最佳优化时机：越早越好
　　根据TSMC的设计指南，MFU的优化应贯穿芯片设计的三个阶段：
　　阶段一：产品定义期（Product Definition） 这是最关键的阶段。此时芯片功能、尺寸、封装和引脚尚未固化，设计团队拥有最大的灵活性来调整Die的X/Y长宽比。通过Foundry提供的在线MFU/GDPW计算器，可以快速评估不同尺寸组合下的MFU值，选择最优方案并写入芯片规格书。
　　阶段二：芯片实现期（RTL到物理设计） 随着设计深入，Die尺寸可能因IP面积、时序收敛、电源规划等因素发生变化。此时应持续使用MFU Advisor工具，重新计算并调整纵横比，确保MFU始终处于高位。
　　阶段三：Tapeout前 在最终流片前，Foundry会根据实际的Scribe Line宽度和Seal Ring尺寸，计算最终的MFU值，并进行DRC检查。TSMC甚至在DRC Rule Deck中专门增加了MFU检查规则，确保设计符合制造要求。
　　3.2 实战技巧：如何"挤"出更高的MFU？

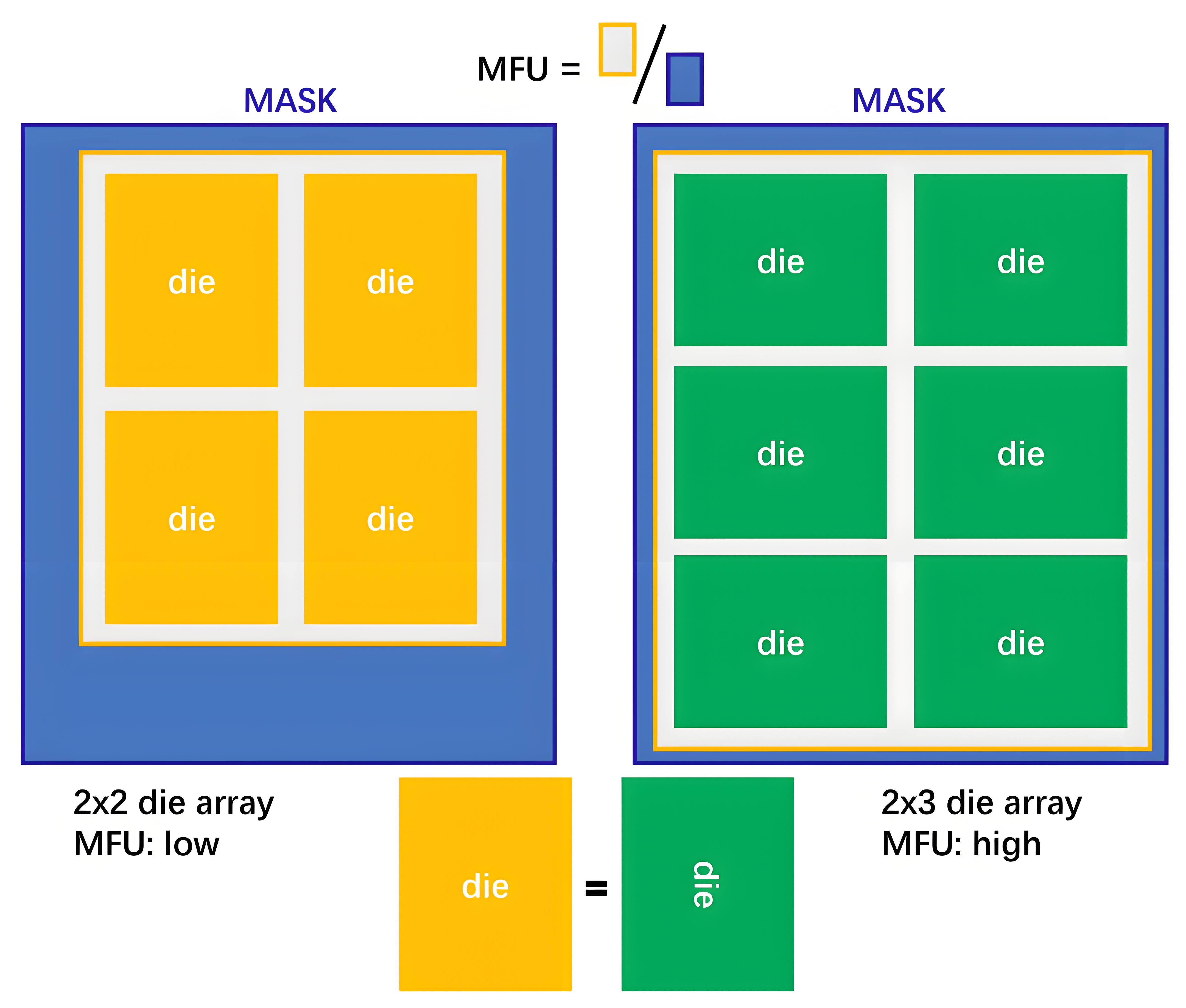

　　技巧一：巧用旋转与纵横比 掩模版是矩形（26mm×33mm），而Die可能是方形或矩形。通过旋转Die 90度，或微调长宽比，往往能产生截然不同的排列效果。例如，在2×2和2×3布局的边界尺寸附近，微小的纵横比变化可能导致MFU的巨大跃升。TSMC的在线工具通常会同时给出原方向和旋转90°的MFU值，取大者用之。

技巧二：IP选型与方向规划 在Floorplan阶段，优先选择方形的数字模块和IP。对于不可避免的矩形IP，最好提供水平和垂直两种方向版本，以便在布局时灵活调整，匹配最优的Die形状。对于I/O受限的设计，可能需要调整I/O和接口IP的排布；对于Core受限的设计，则需调整IP和Block的大小。
　　技巧三：避开"陷阱尺寸" 某些Die尺寸恰好处于MFU的"断崖边界"——例如，略大于掩模版半宽或三分之一的尺寸。此时，哪怕只缩小几十微米，就可能从1颗/掩模版跃升为2颗/掩模版，MFU翻倍。设计时应主动避开这些低效区间，而非被动接受。
　　
四、前沿挑战：High-NA EUV时代的MFU变局
　　当前，半导体行业正迈入High-NA EUV光刻时代。ASML的新一代0.55 High-NA EUV光刻机采用了变形透镜，导致X和Y方向的缩小倍率不同，视场尺寸从26mm×33mm减半至26mm×16.5mm（约429mm²）。
　　这意味着，单颗芯片的最大面积从858mm²骤降至约445mm²。英伟达A100的GA100核心面积高达826mm²，在当前技术下尚能单片制造；但在High-NA时代，这类"大芯片"将被迫采用Chiplet（芯粒）或多芯片封装方案。
　　视场减半直接冲击了MFU的计算基准。掩模版上的"可用画布"变小，对Die尺寸的优化提出了更严苛的要求。英特尔CEO帕特·基辛格已公开表示，正与ASML探讨采用6英寸×12英寸的大型掩模版（现有为6英寸×6英寸），以恢复原有的视场大小。但这涉及整个掩模供应链的重构，短期内难以实现。
　　对于芯片设计师而言，High-NA时代的MFU优化将更加精细——在更小的"画布"上排布Die，每一分空间的浪费都意味着更昂贵的曝光成本。Chiplet架构的兴起，某种程度上也是对这一物理限制的回应：将大芯片拆分为多个小Die，每个Die都能获得更高的MFU，再通过先进封装互联，以系统级方案延续摩尔定律的经济效益。
　　
五、结语：细节之处见真章
　　MFU和GDPW，这两个看似枯燥的缩写，实则是半导体产业链中设计与制造协同优化的缩影。它们提醒我们：芯片设计不仅是架构的艺术、电路的魔法，更是空间的几何、成本的算术。
　　对于数字后端工程师和物理设计（PV）人员而言，在Floorplan阶段多花一小时调整Die尺寸，可能在量产阶段节省数百万美元的代工费用。正如一位资深工程师所言："一个好的PR（Place & Route）工程师，首先要是一个好的PV（Physical Verification）工程师。"而MFU/GDPW的考量，正是这种跨界思维的起点。
　　在先进制程成本飙升、晶圆厂产能紧张的今天，"向掩模版要效率"已成为芯片设计不可或缺的一环。下一次当你面对Floorplan中的Die Size选择时，不妨多问自己一句：这个尺寸，能让MFU跨过下一个折扣门槛吗？
