在工业机器人离线编程与仿真中，理解坐标系、工件坐标以及程序的加载运行是迈向实操的第一步。本文将结合仿真实践，系统梳理这几个核心概念与操作流程。

一、几种坐标系的区别，分别指什么？

在机器人学中，坐标系是描述位置和姿态的基准。ABB机器人主要有以下几种坐标系：

1. 大地坐标系
   · 定义：固定在地面上的全局参考系，是所有机器人的基础坐标框架。它通常位于机器人底座安装面的中心。
   · 作用：定义整个工作站中其他坐标系的位置。
2. 基坐标系
   · 定义：位于机器人基座，是机器人本体各轴运动的参考。通常Z轴指向机器人上方。
   · 作用：用于控制机器人各轴的运动和示教点位。
3. 工具坐标系
   · 定义：定义在工具（如焊枪、吸盘）末端的坐标系。它相对于机器人末端法兰盘（ flange）的位置是固定的。
   · 作用：机器人控制系统通过控制TCP的位置来实现精确的轨迹运动。通俗地说，这是机器人实际“干活”的那个点。
4. 工件坐标系
   · 定义：定义在工件或夹具上的坐标系。它包含两个部分：用户框架（User Frame）和工件框架（Object Frame）。
   · 作用：允许我们在工件表面定义程序点。即使工件被移动或更换，只需重新校准工件坐标系，程序无需修改即可继续使用。

区别总结：大地坐标是绝对基准，基坐标是机器人自身的参考，工具坐标定义了“手”的位置，而工件坐标定义了“活儿”在哪里干。

二、为什么需要引入工件坐标？

引入工件坐标主要有三大原因：

1. 编程的便捷性：当我们面对一个倾斜安装的工件时，如果直接在世界坐标系中编程，点位计算将非常复杂。在工件坐标系下，我们可以将复杂的平面视为水平的，点位坐标变得直观简单。
2. 程序的通用性与可移植性：假设生产线上有多个相同的工位，工件放置的位置略有偏差。如果程序直接建立在基坐标下，移动一个工位就需要重写整个程序。而使用工件坐标，只需重新示教工件坐标的位置，所有轨迹点自动跟随偏移。
3. 便于调整与适配：当夹具或工件布局发生变化时，我们不需要修改大量的路径点，只需要更新工件坐标的原点和方向，程序就能自动适应新的布局。

三、如何创建工件坐标?

在RobotStudio仿真软件中，创建工件坐标通常有三种方法：三点法、五点法、直接输入法。最常用的是三点法。

操作步骤：

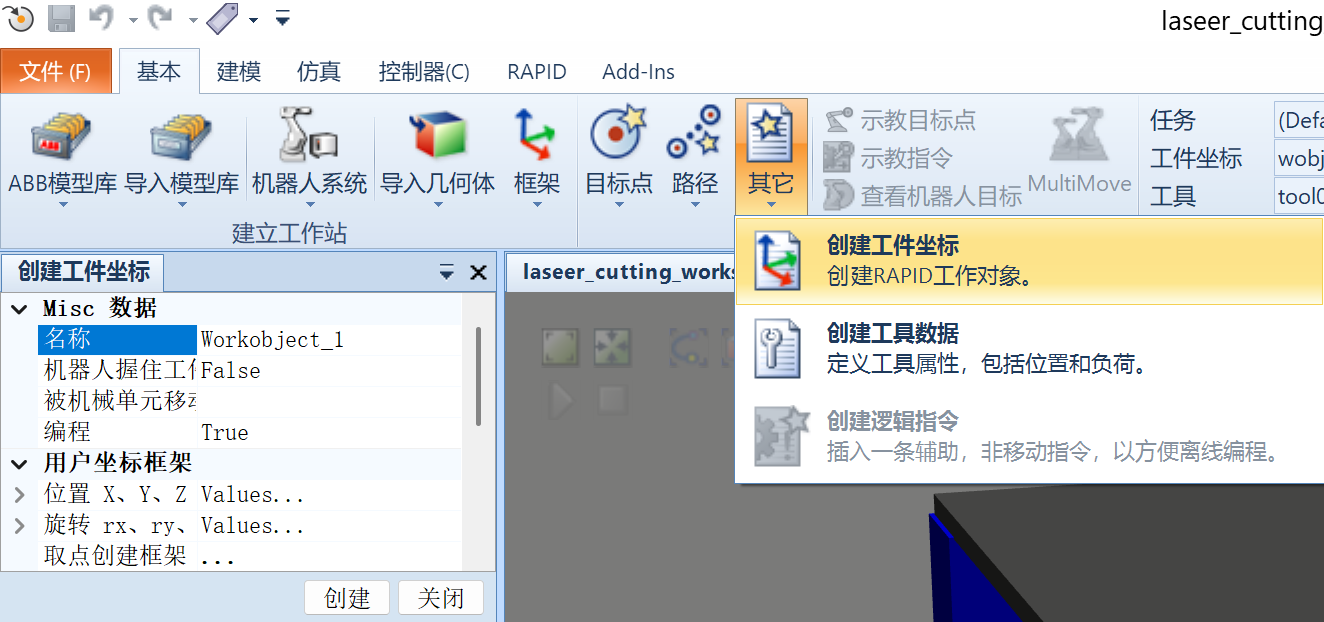

1. 打开创建界面：在“基本”选项卡中，找到“其他”下拉菜单，点击“创建工件坐标”。

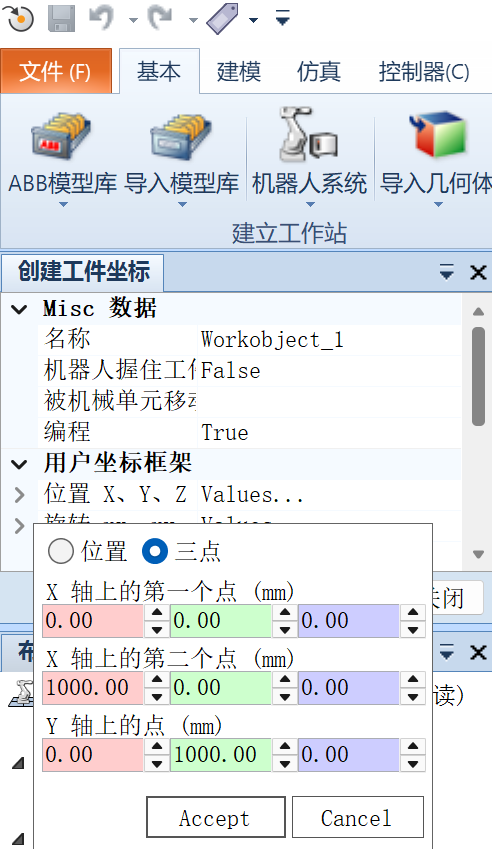

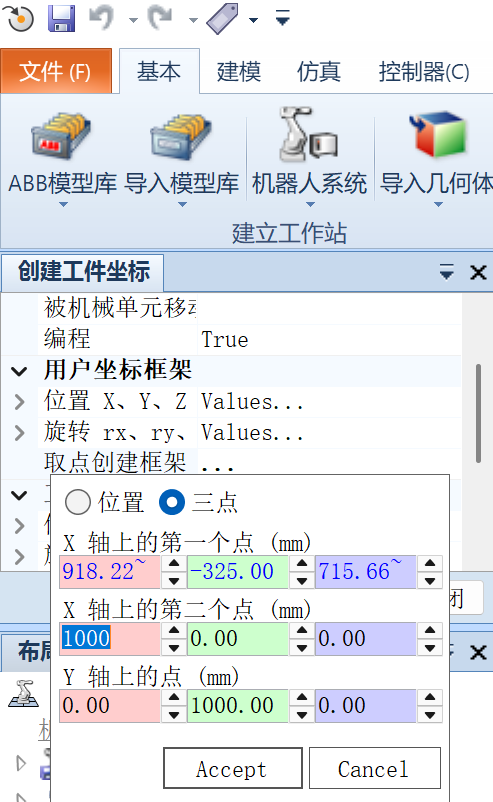

2. 命名与选择方法：在弹出的对话框中，给工件坐标命名（如 workobject_1），选择“用户框架”的创建方法为“三点”。

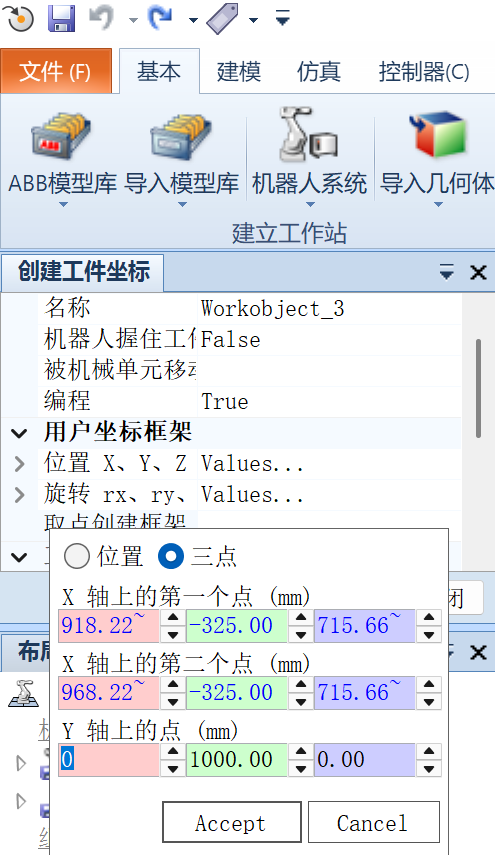

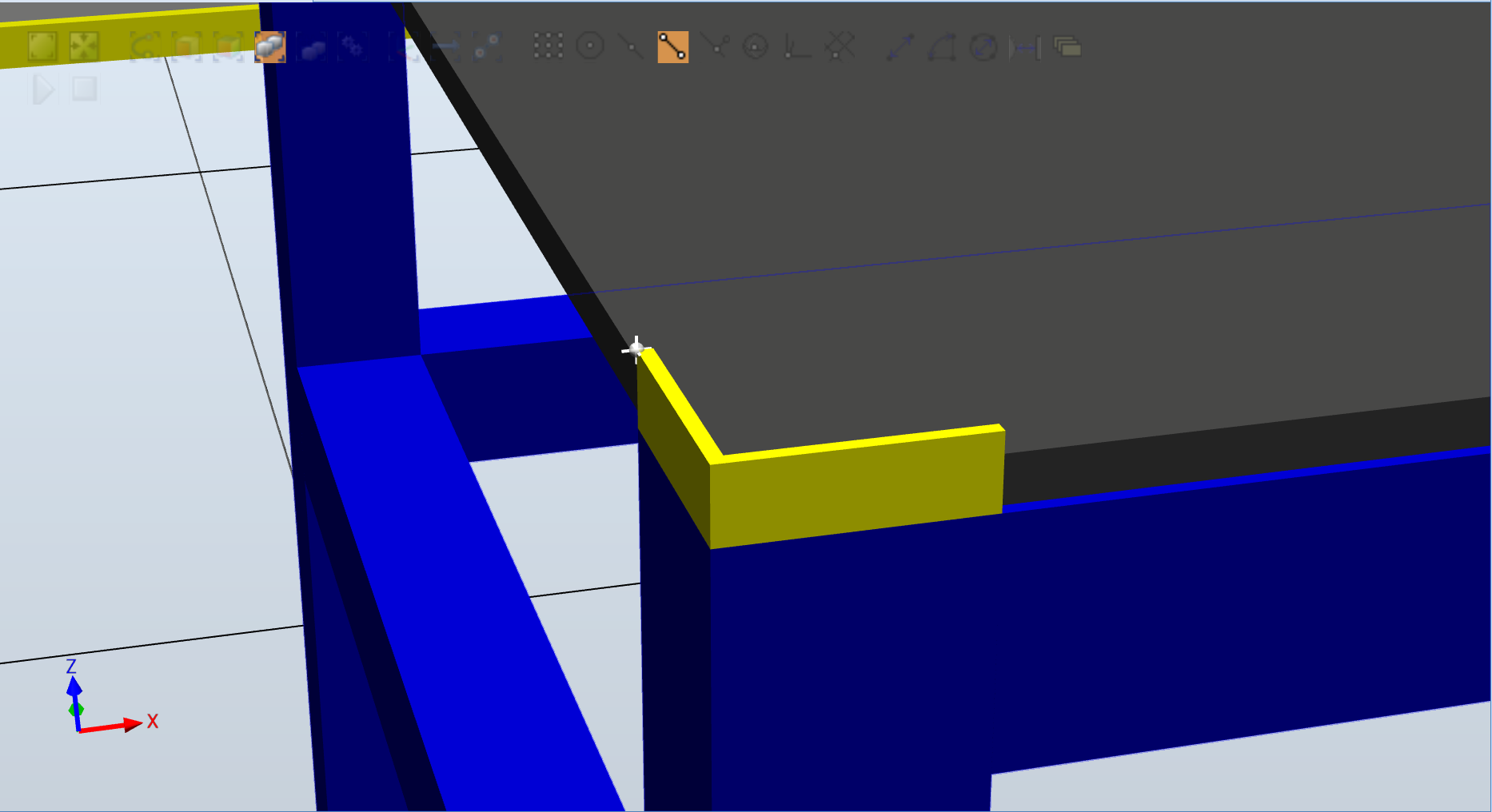

3. 定义X轴方向（用户点1_X）：

4. 定义X轴方向（用户点2_X）：

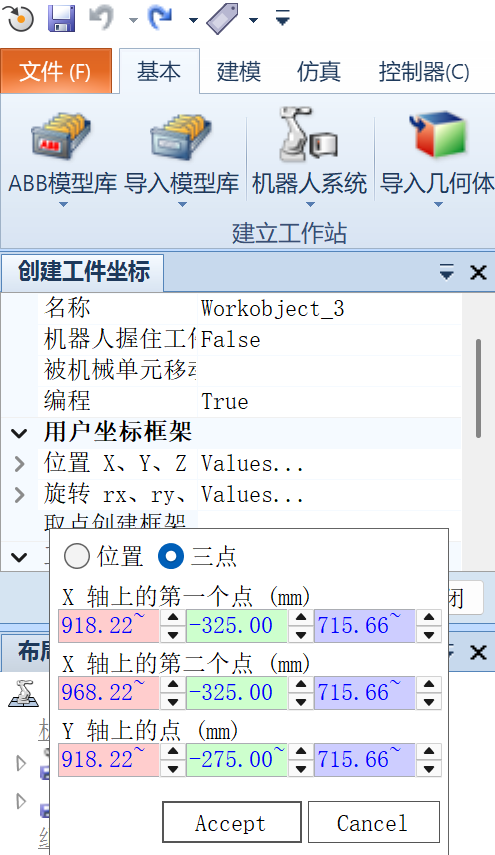

5. 定义Y轴方向（用户点3_Y）：

 软件会根据三点关系自动计算出坐标系的原点、X轴、Y轴，并通过右手定则确定Z轴。
   · 注意：这三点要构成一个直角（尽量捕捉90度角的顶点），以保证坐标系的正交性。

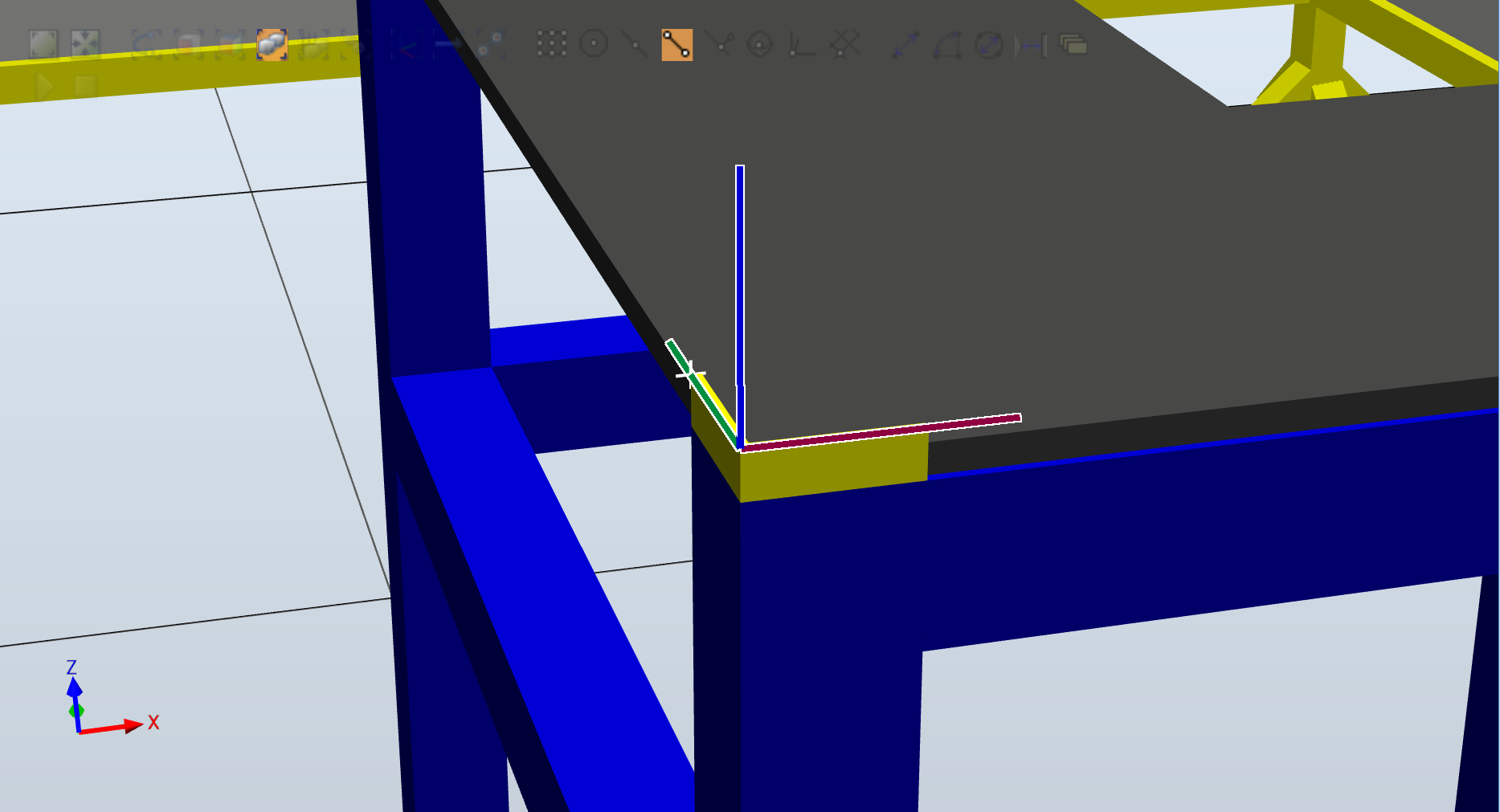

6. 完成：点击“接受”或“创建”。此时在工作站树结构中会出现一个新的工件坐标，并且图形界面中会显示该坐标系的图标。

四、加载RAPID程序方法

在RobotStudio中，通过RAPID选项卡可以方便地将编写好的程序文件加载到虚拟控制器中。具体操作步骤如下：

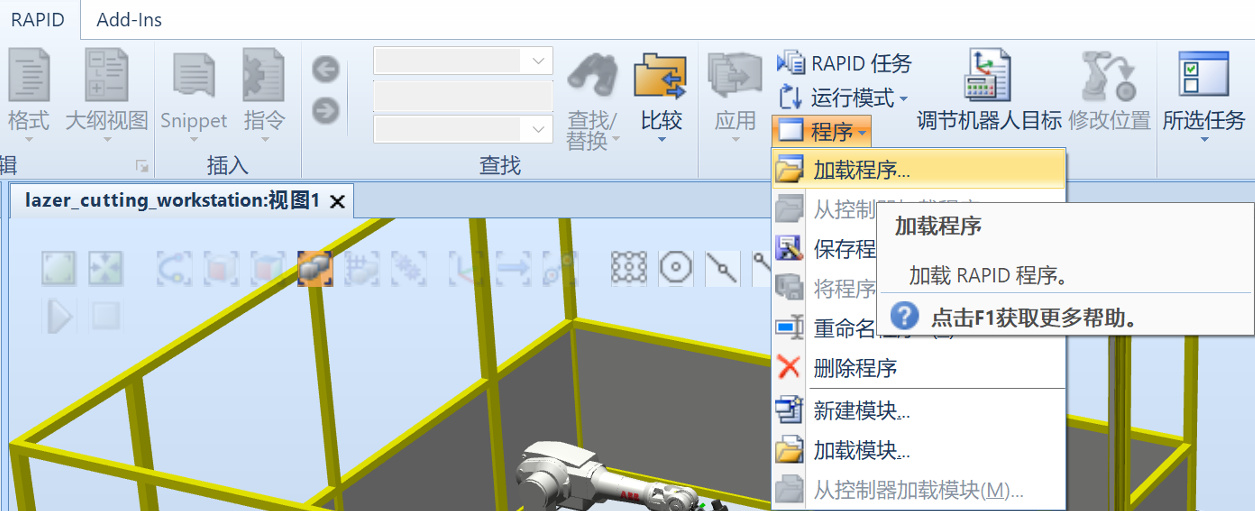

1. 选择RAPID选项卡打开加载程序对话框
   在RobotStudio软件顶部菜单栏中，点击“RAPID”选项卡，切换到RAPID编程与调试界面。该界面提供了程序编辑、管理、调试等工具在RAPID选项卡的“程序”组中，点击“程序”下拉按钮，在弹出的菜单中选择“加载程序...”命令。如图所示，该菜单中还包含从控制器加载、保存、重命名等程序管理选项。

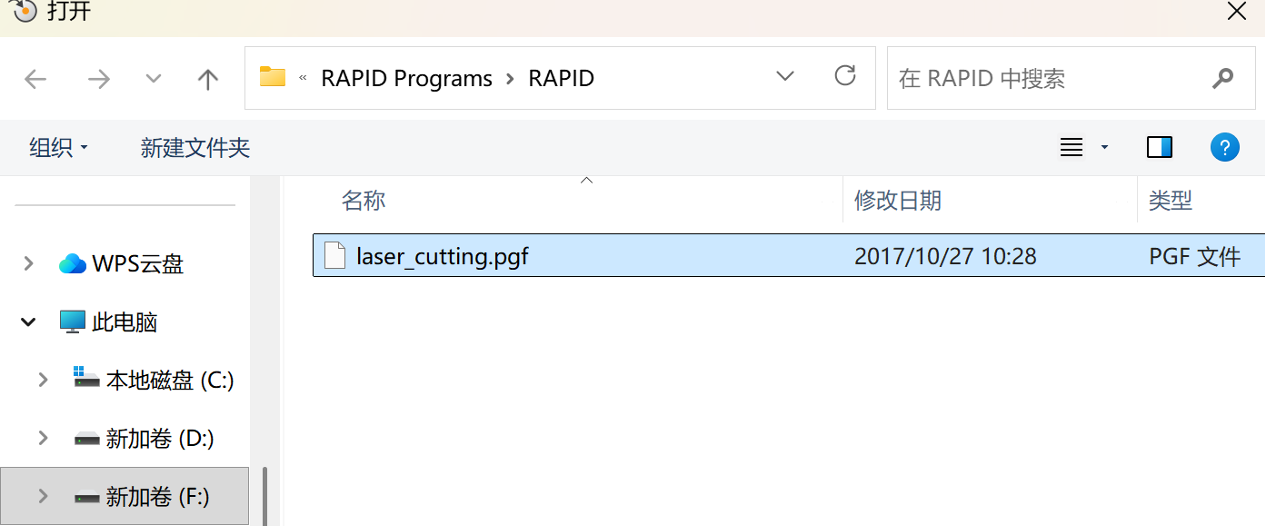

2. 选择程序文件
   系统弹出文件选择对话框，在计算机中找到预先准备好的RAPID程序文件，例如 laser_cutting.pgf。选中该文件，然后单击“打开”按钮。

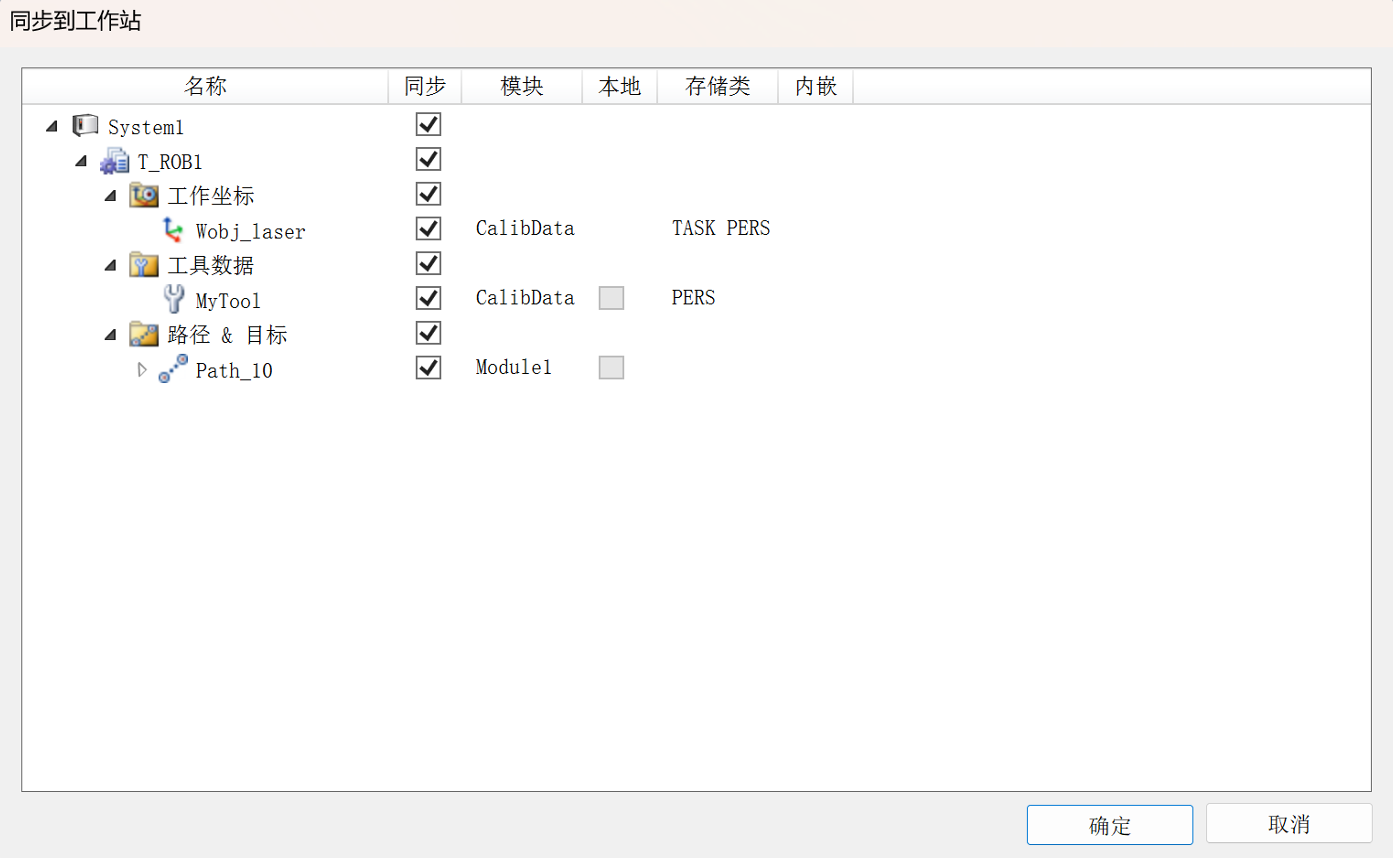

3. 确认加载
   加载成功后，程序模块将出现在RAPID程序列表中，可以在代码编辑器中查看和修改。此时虚拟控制器已包含该程序，可进行仿真运行。

注意事项：

· 如果程序依赖于特定的工具坐标或工件坐标，请确保这些数据已在控制器中定义，否则加载后可能出现变量未定义的错误。
· 通过“加载程序”命令会替换当前控制器中的整个程序，若希望保留原有程序并添加新模块，可使用“加载模块...”命令。

五、反思与拓展

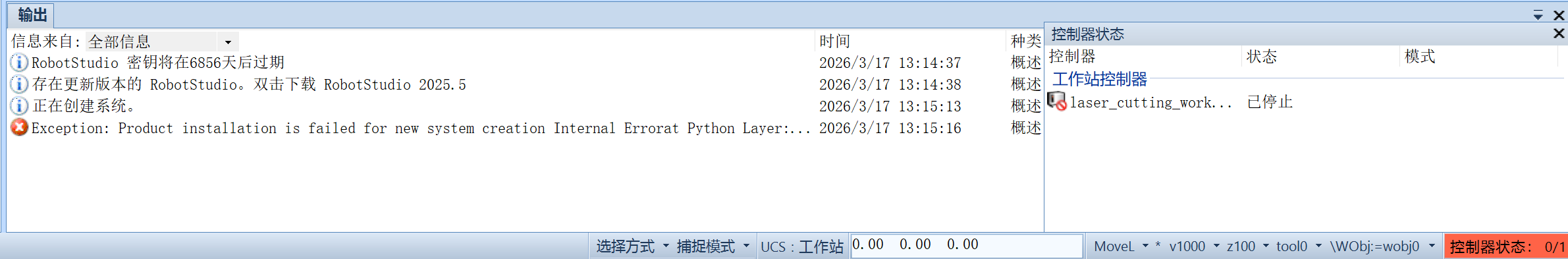

· 问题：工作站多次创建失败，控制器无法运行，导致后续工作无法执行
  · 解决：询问豆包但目前还未解决

结语

  通过本次工业机器人仿真实践，我熟悉了机器人工作站的基本搭建流程、模块导入与RAPID程序加载的操作步骤。在实践过程中，虽然在第四步完成RAPID程序加载后，工作站未能成功创建，但通过排查问题、分析报错原因，我更加理解了软件配置、路径设置、程序逻辑对仿真运行的重要影响。

  本次实践让我认识到，机器人仿真是一个严谨细致的过程，每一步操作都关系到最终结果。今后我将继续加强对仿真软件操作与机器人程序的学习，不断提升实践能力，为后续更复杂的工程应用打下基础。
