计算机硬件的基本分类

计算机硬件是指组成计算机系统的所有物理部件，每个硬件部件都有其独特的功能和作用。为了更好地理解计算机的工作原理，首先需要了解各类硬件的分类及其与主板的关系。以下是计算机硬件的详细分类：

---

1. 中央处理单元（CPU）

定义：
CPU（Central Processing Unit）是计算机的核心部分，负责执行指令和处理数据。它被认为是计算机的大脑，所有的数据处理和指令执行都由CPU完成。

主要功能：

• 指令处理：CPU从内存中读取指令并将其解码，之后执行相应的操作。这些操作可以是算术运算、逻辑判断、数据传输等。

假设你正在使用计算机写一篇文章。当你按下保存按钮时，操作系统发出一个指令请求，将当前文档的数据写入硬盘。这时，CPU从内存中读取与“保存文件”相关的指令，并解码后执行。它首先将文件内容加载到内存中，然后发出命令保存到硬盘中。

在这个过程中，CPU负责从内存中读取指令，解码这些指令，并执行操作。指令可能涉及到数据的传输、存储、运算等。

• 数据处理：执行加法、减法、乘法、除法等算术运算，以及与、或、非等逻辑运算。

假设你在计算器中输入了“2 + 3”并按下“=”键。此时，CPU需要执行加法运算，将2与3相加，结果显示在屏幕上。
在这个过程中，CPU执行的操作是算术运算（加法）。类似的，CPU还可以执行减法、乘法、除法等其他算术运算，或者执行与、或、非等逻辑运算，处理数据并将结果返回给程序或输出设备。

• 控制功能：CPU控制其他硬件设备的工作，发出时钟信号和控制信号，确保计算机的各个部件协调运行。

当你在电脑上打开一个大型应用程序（比如Photoshop）时，CPU会协调计算机的其他部件（例如内存、硬盘、显卡）来加载程序。它会发出时钟信号同步各硬件的工作，并控制硬件之间的数据传输，以确保应用程序能够顺利启动。

CPU的控制功能就像是指挥官，它负责调度和控制计算机中各个部件的工作。它发出的时钟信号让不同硬件同步工作，确保数据流动的协调和程序的顺利运行。

• 缓存管理：CPU内部包含高速缓存（如L1、L2、L3缓存），以减少访问主内存的延迟，提高执行速度。

缓存的作用：

• 减少延迟：通过缓存频繁访问的数据，可以显著减少CPU访问主内存时的延迟。
• 提高吞吐量：减少CPU与内存之间的数据交换，提高整体数据处理速度。
• 优化性能：特别是在处理大量数据时，缓存能显著提高应用程序的响应速度，特别是对CPU密集型应用如游戏、视频编辑等尤为重要。

假设你正在玩一个要求高性能的3D游戏，游戏数据（例如场景、角色、纹理等）存储在RAM中。为了加速对这些数据的访问，CPU会把最常用的数据缓存到L1、L2、L3缓存中。这样，CPU在需要时可以快速从缓存中获取数据，而不需要每次都从主内存读取数据，从而减少延迟，提升游戏运行速度。

缓存管理是通过高速缓存（如L1、L2、L3缓存）来优化CPU访问内存的效率。常用数据被保存在缓存中，CPU可以快速访问，减少从主内存读取数据的时间，提高执行速度。

与主板的关系：

• CPU通过主板上的CPU插槽（LGA、PGA等形式）与主板连接。主板提供适配的电力供应和信号连接。

2. 外设接口与内部扩展口

主板上的外设接口：这些接口用于连接计算机外部的设备，如鼠标、键盘、打印机、摄像头、显示器等。常见的外设接口包括：

• • USB接口：用于连接各种外设，如鼠标、键盘、打印机、摄像头等。
  • 网络接口（RJ-45）：用于连接局域网（LAN）或互联网。
  • 音频接口：用于连接音频输入输出设备，如麦克风、耳机等。

主板上的内部扩展口：这些接口用于连接计算机内部的硬件组件，如硬盘、显卡、网卡、存储设备等。常见的内部扩展口包括：

• • PCIe：用于连接扩展卡（如显卡、网卡、存储卡等）。
  • M.2：用于连接高速存储设备（如NVMe SSD）和其他扩展卡。
  • SATA：用于连接存储设备，如硬盘、SSD、光驱等。

---

3. 存储设备

存储设备用于保存计算机的操作系统、应用程序、用户数据以及缓存数据。它们分为两类：内存（RAM）和长期存储设备。

3.1 内存（RAM）

定义：

RAM（Random Access Memory，随机存取存储器）是计算机的临时存储区域，用于存放当前运行的程序和数据。它是计算机内存的核心部分，数据在RAM中是可以被快速读写的，但一旦计算机断电，RAM中的数据会丢失。

主要功能：

临时存储：RAM存储操作系统、应用程序和正在执行的进程所需的数据。CPU在运行时需要频繁访问RAM来加载数据和指令。

高速访问：与硬盘或SSD等存储设备相比，RAM的读写速度要快得多，这使得计算机能够快速响应用户请求和高效地运行程序。

数据交换：CPU通过内存总线与内存进行数据交换，执行程序时需要频繁读取和写入内存。因此，内存的读写速度直接影响计算机的性能。

内存的种类与技术：

动态随机存取存储器（DRAM）：

1. 1. 定义：DRAM是最常见的内存类型，它通过电容存储数据，但这些电容会随时间自然放电，需要定期刷新。它的优点是密度大、成本低，适用于大容量的内存。
   2. 缺点：由于需要刷新，速度比静态随机存取存储器（SRAM）慢。

静态随机存取存储器（SRAM）：

1. 定义：SRAM不需要刷新，使用触发器（flip-flop）存储数据，因此速度比DRAM快，但其单元密度低、成本高，主要用于缓存（如L1、L2缓存）。

DDR（双倍数据速率）与RAM的关系：

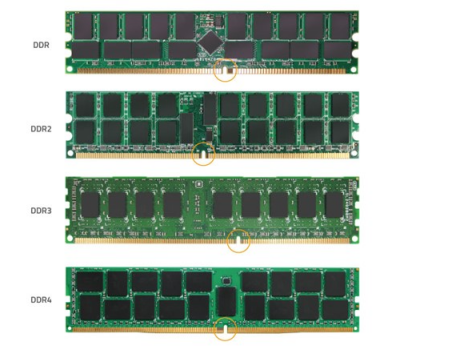

DDR内存是DRAM的一种实现方式。与传统的SDRAM不同，DDR内存能够在时钟信号的上升沿和下降沿进行数据传输，从而实现“双倍数据速率”。随着技术的发展，DDR内存经历了多个版本的迭代：

DDR1：初版DDR内存，带宽和性能相对较低，逐渐被更新版本替代。

DDR2：比DDR1性能更高，降低了电压，带来了更好的功效。

DDR3：提供了更高的频率和更低的电压，成为主流的内存标准，广泛应用于PC和服务器。

DDR4：较DDR3进一步提高了频率和带宽，并降低了功耗，广泛应用于现代计算机系统。

DDR5：是最新的DDR内存标准，带宽和数据传输速率更高，主要用于高性能计算和数据密集型应用，如服务器、工作站和游戏PC。

DDR内存与计算机性能：

带宽和频率：DDR内存的带宽和频率直接影响计算机的处理能力。带宽越高，数据在内存和CPU之间的传输越快，从而提升整体性能。

响应速度：DDR内存相比传统SDRAM内存能提供更高的带宽和更低的延迟，从而让CPU能够更快速地访问所需数据，提升程序执行的效率。

功耗：随着DDR内存技术的进步，每代DDR内存的工作电压都在逐渐降低。例如，DDR4的工作电压为1.2V，而DDR3为1.5V，这意味着DDR4内存能够在提供更高性能的同时，减少功耗。

内存与主板的关系：

内存插槽（DIMM插槽）：

• DIMM（Dual Inline Memory Module）插槽用于安装DDR内存条，连接CPU和主板。DIMM插槽的设计允许内存条与主板上CPU内部的内存控制器进行数据交换。

内存控制器：

• 内存控制器负责协调CPU与内存之间的数据传输。现代的内存控制器通常集成在CPU中，这意味着CPU直接管理内存的读写操作。内存控制器通过内存总线与内存进行交互，控制数据的读取和写入。

内存总线：

• 内存总线负责连接CPU和内存，传递数据。随着内存频率的提高，内存总线的带宽也会增加，从而提高数据传输的效率。

例子：

游戏运行：假设你正在玩一款图形密集型的游戏。游戏中的场景和物体模型数据都会被存储在内存中。CPU通过内存控制器和内存总线读取内存中的数据并进行处理。若你的系统使用的是DDR4内存，它能够提供足够的带宽和较低的延迟，从而使得游戏画面更加流畅、加载时间更短。

多任务处理：你同时打开多个应用程序，比如浏览器、文档编辑器和视频播放器。内存为这些程序提供存储空间，使得它们能够同时运行而不互相干扰。DDR4内存的高带宽和大容量使得多个应用程序的数据能够高效地存储和交换，提高了多任务处理的效率。

总结：

RAM是计算机的重要组成部分，负责存储当前运行的程序和数据，为CPU提供快速访问的数据存储空间。DDR内存是现代计算机中使用的主流内存类型，通过更高的带宽和频率提高了内存性能，显著提升了计算机的处理速度和效率。通过理解RAM和DDR内存的基本功能和技术，可以帮助我们更好地理解计算机性能的瓶颈以及如何优化系统配置。

3.2 长期存储设备

定义：

长期存储设备是计算机中用于存储操作系统、程序、文件等数据的硬件组件，这些数据在设备断电或关闭时不会丢失，通常用于长期保存数据。与内存（RAM）不同，长期存储设备提供的是持久性的存储，可以在没有电力支持的情况下保持数据。

长期存储设备的特点：

1. 持久性：即使计算机关机或断电，存储在这些设备上的数据依然保留。
2. 容量大：与内存相比，长期存储设备通常具有更大的存储容量。
3. 存取速度相对较慢：长期存储设备的数据读取速度通常较内存慢，但随着技术进步，近年来存储速度有了显著提升。

常见的长期存储设备：

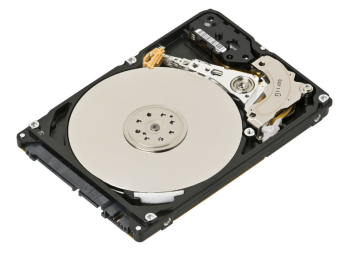

硬盘驱动器（HDD, Hard Disk Drive）：

定义：HDD是最常见的磁盘存储设备，通过磁头读取和写入旋转磁盘上的数据。硬盘可以提供大容量的存储，适合存储大量数据，如操作系统、应用程序和用户文件。

优点：

1. 1. 1. 大容量：HDD的容量从几百GB到TB级别不等，适合存储大量数据。
      2. 成本较低：相较于其他存储设备，HDD提供了较低的成本，每GB存储价格较为便宜。

缺点：

1. 1. 1. 较慢的读写速度：硬盘的机械性质导致其数据读取速度较慢，特别是在读取大文件或进行随机访问时。
      2. 易受物理损坏：HDD有移动部件，易受震动和跌落等物理损伤。

使用场景：适用于大容量数据存储、桌面电脑和服务器中，存储文档、图片、视频等文件。

例子：一个普通的HDD硬盘可能有1TB、2TB或更大的存储空间，适合存储操作系统、软件、游戏以及大量的用户数据。

固态硬盘（SSD, Solid State Drive）：

定义：SSD使用闪存芯片来存储数据，没有机械部件。相比HDD，SSD具有更高的读写速度和更低的功耗。随着闪存技术的发展，SSD已经成为主流的存储设备。

优点：

1. 1. 1. 高速数据读写：SSD的数据传输速度比HDD快得多，读取和写入文件时速度显著提升，尤其在系统启动和程序加载时表现突出。
      2. 耐用性强：SSD没有移动部件，不易受震动或撞击的影响，可靠性高。
      3. 低功耗：SSD的功耗比HDD低，适合需要节能的设备。

缺点：

1. 1. 1. 价格较高：同等容量的SSD价格远高于HDD，特别是在大容量存储上，SSD的价格差距更大。
      2. 写入次数有限：虽然大多数现代SSD都具有较长的使用寿命，但由于闪存有写入次数限制，SSD的写入寿命相较于HDD较短。

使用场景：适用于需要快速启动、快速读写的场景，如操作系统驱动器、游戏、设计工作站等。

例子：一款常见的SSD（例如三星860 EVO）提供500GB到2TB的存储空间，数据读取速度可达到550MB/s以上，适合快速加载操作系统和应用程序。

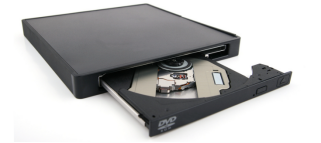

光盘驱动器（CD/DVD/Blu-ray）：

定义：光盘存储设备使用激光技术读取和写入数据，常见的光盘类型有CD、DVD和Blu-ray光盘。光盘通常用于数据备份、媒体播放和软件安装等。

优点：

1. 1. 1. 便捷性：光盘小巧便携，易于存储和传输。
      2. 大容量：Blu-ray光盘可以存储25GB至100GB的数据，用于存储高清视频等大文件。

缺点：

1. 1. 1. 速度较慢：光盘的读写速度相比HDD和SSD要慢，且容易受到划痕、灰尘等影响。
      2. 有限的存储空间：CD和DVD的存储容量较小，且技术逐渐被SSD和云存储取代。

使用场景：光盘适合用于音频和视频光盘的播放、系统恢复光盘、数据备份等。

例子：一张标准DVD可以存储4.7GB数据，而Blu-ray光盘则可存储25GB到100GB的数据。

USB闪存驱动器（U盘）：

定义：U盘是一种基于闪存的便携存储设备，通常通过USB接口与计算机连接。U盘因其小巧便携、快速的数据传输速度和高可靠性而广泛应用于个人数据传输、文件备份和安装介质等。

优点：

1. 1. 1. 便携性：U盘体积小，方便携带，可以轻松连接到不同的计算机或设备。
      2. 快速数据传输：现代U盘支持USB 3.0和USB 3.1等高速接口，数据传输速度较快。
      3. 无需额外电源：通过USB接口供电，无需外部电源。

缺点：

1. 1. 1. 存储容量有限：虽然U盘容量逐渐增大，但与HDD和SSD相比，存储容量仍较小。
      2. 易丢失：由于其小巧便携，容易丢失或损坏。

使用场景：适合个人文件传输、系统启动盘制作、便捷的数据备份等。

例子：一款常见的USB 3.0 U盘，存储容量为32GB、64GB或128GB，数据读取速度达到100MB/s以上。

网络附加存储（NAS）：

定义：NAS是一种通过网络连接的存储设备，提供集中存储、共享和管理功能。NAS通常使用多个硬盘来构建RAID阵列，以提供冗余存储和高数据可靠性。

优点：

1. 1. 1. 共享存储：NAS可以通过网络提供文件共享和存储，多个用户可以同时访问数据。
      2. 数据冗余和备份：通过RAID技术，NAS可以提供数据备份和冗余保护，确保数据的安全。
      3. 远程访问：支持通过互联网远程访问文件，提高工作效率。

缺点：

1. 1. 1. 网络带宽依赖：数据传输速度受限于网络带宽，尤其是在处理大文件时可能会受到限制。
      2. 配置复杂：NAS设备的设置和管理相对较复杂，尤其是在多个硬盘的配置和RAID阵列的管理方面。

使用场景：适用于家庭和小型办公室的数据存储、备份、共享和流媒体播放等。

例子：常见的NAS设备，如Synology DS920+，提供4个硬盘插槽，可使用RAID阵列构建冗余存储，适合家庭或小型办公室使用。

长期存储设备的选择与应用：

• 在选择长期存储设备时，需要根据具体应用场景和需求进行权衡。例如，如果对存取速度要求较高（如操作系统和游戏加载），则SSD是更好的选择；如果需要存储大量数据且对速度要求不高（如备份和归档），则HDD更为经济实用。
• 对于数据的长期保存和备份，NAS和云存储服务是理想选择，因为它们提供了高可用性和冗余保护，能够防止数据丢失。

总结：

长期存储设备是计算机系统中至关重要的组成部分，负责存储和保存数据。随着技术的不断进步，存储设备的速度、容量和可靠性得到了极大的提升，从传统的HDD到现代的SSD，再到便捷的U盘和网络存储（NAS），各种长期存储设备在不同的应用场景中都有广泛的使用。

长期存储设备与主板的关系非常紧密，因为它们共同决定了数据存取的效率和存储能力。主板为长期存储设备提供了接口和通信通道，确保数据能够顺畅地在存储设备和计算机的其他组件之间流动。以下是主板与常见长期存储设备之间的关系：

1. 硬盘（HDD）与主板的关系

硬盘（HDD，硬盘驱动器）是最常见的长期存储设备之一。主板上的SATA接口是连接HDD的常见接口。主板上的SATA控制器负责将CPU与硬盘之间的数据传输通道建立起来。

• 连接方式：硬盘通过SATA电缆连接到主板的SATA接口。主板的SATA控制器与SATA的接口进行通信。之前讲过SATA控制器一般是在南桥内部。
• 数据流动：当CPU需要读取或写入数据到硬盘时，数据通过SATA总线传输。主板通过SATA控制器协调和管理数据的读写操作。

2. 固态硬盘（SSD）与主板的关系

固态硬盘（SSD，Solid State Drive）是近年来广泛应用的长期存储设备，相比传统硬盘，SSD具有更高的读写速度。与主板的关系主要体现在连接方式、协议支持和数据传输速率上。

• 连接方式：现代SSD有两种常见的连接方式：
  • SATA SSD：与HDD类似，通过SATA接口与主板连接，数据传输速率受到SATA接口的限制。

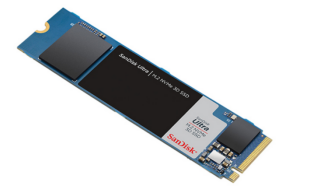

• • M.2 SSD：使用M.2接口连接到主板，通过PCIe总线传输数据，提供极高的数据传输速度。
• 数据流动：SSD通过与主板连接的接口进行数据交换。当CPU需要访问SSD上的数据时，数据通过内存控制器、PCIe或SATA总线与SSD通信，并将数据传输到内存中。

3. 光盘驱动器（ODD）与主板的关系

光盘驱动器（如DVD、Blu-ray驱动器）也是一种长期存储设备，尽管现在的计算机逐渐减少了这类设备的使用，但它们仍然通过主板的SATA接口与计算机连接。

• 连接方式：光盘驱动器通常通过SATA接口与主板连接。
• 数据流动：当用户插入光盘时，光盘驱动器会将数据通过SATA总线传输给主板，然后通过操作系统与其他组件（如CPU和内存）交互。

4. USB存储设备与主板的关系

USB闪存驱动器、外部硬盘等USB存储设备也是常见的长期存储设备。它们通过主板的USB端口连接并与计算机进行数据交互。

• 连接方式：USB存储设备通过主板的USB接口与计算机连接。USB端口可以支持USB 2.0、3.0、3.1等不同的传输标准，提供不同的数据传输速度。
• 数据流动：数据从USB存储设备传输到主板，然后通过操作系统管理，并可能转移到内存或其他硬件设备。

5. 主板提供的控制器和接口

主板为长期存储设备提供不同的接口和控制器，以确保数据的快速、高效传输。主板上的控制器和接口在数据传输中起着至关重要的作用。常见的控制器和接口包括：

• SATA控制器：用于连接HDD、SATA SSD和光盘驱动器。SATA控制器主要集成在南桥
• PCIE控制器：用于支持M.2 SSD的高速数据传输。在CPU和南桥内部都会集成PCIE控制器
• USB控制器：用于外部存储设备的连接。在CPU和南桥内部都会集成USB控制器

总结：

主板是计算机各个硬件组件的重要中枢，长期存储设备（如硬盘、SSD、光盘驱动器、USB存储设备）通过主板上的接口和控制器与CPU、内存以及其他设备进行数据交换。主板负责协调各个硬件之间的通信，并提供所需的电力和数据通道，确保长期存储设备能够有效地存储和读取数据。在现代计算机中，主板的接口和控制器对存储设备的性能发挥着重要作用，尤其是随着SSD的普及和高速接口（如M.2 NVMe）的应用，主板对于数据传输速度的影响也越来越重要。

---

4. 输入设备

输入设备是将外部信息输入计算机的硬件部件。常见的输入设备有：

• 键盘：用于输入文字、符号、命令等。
• 鼠标：用于操作计算机界面，通过移动和点击来执行指令。
• 扫描仪：将纸质文档或图片转化为数字格式。
• 麦克风：将声音信号转化为计算机可以处理的电信号。

与主板的关系：

• 输入设备通过USB接口、PS/2接口或无线适配器连接到主板。
• 主板上的USB控制器、PS/2控制器负责将输入设备的数据传输到CPU进行处理。
• 一些特殊输入设备（如扫描仪、麦克风）可能还需要通过专用接口（如音频接口、视频接口）连接。

---

5. 输出设备

输出设备用于将计算机处理后的数据以用户可读的形式呈现出来，常见的输出设备包括：

• 显示器：通过图形界面展示计算机处理的数据。
• 打印机：将计算机中的数字文档转换为纸质文档。
• 音箱：将计算机中的音频数据转化为声音。

与主板的关系：

• 显示器通过HDMI、DisplayPort、VGA接口连接到主板的图形处理单元（GPU）或集成显卡。
• 打印机通过USB接口、网络接口等连接主板的USB控制器或网络接口。
• 音频设备通过音频接口与主板的集成音频芯片进行连接。

---

---

6. 电源管理

计算机的电源管理涉及为所有硬件提供稳定的电力供应。电源管理包括电源供应器（PSU）和电压调节模块（VRM）。

6.1 电源供应器（PSU）

定义：
·  PSU指的是任何形式的电源供应单元，它的作用是将外部电源（通常是220V的交流电）转化为计算机内部所需的低电压直流电，如12V、5V、3.3V等。

·  PSU一般由电源变压器、整流器、电源电路和输出接口组成，确保提供不同电压以供主板、CPU、硬盘、显卡等硬件组件使用。

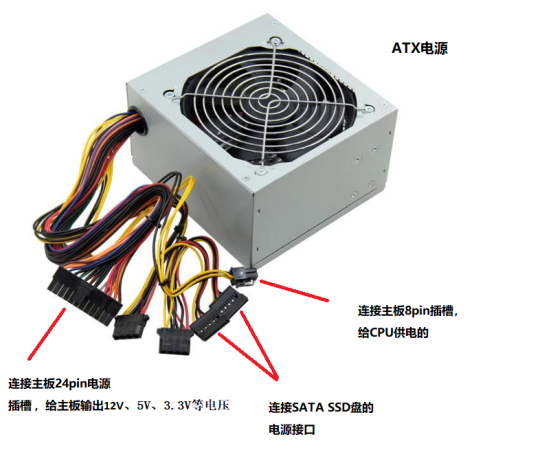

ATX电源是PSU的一种类型，属于电源供应单元（PSU）的范畴，它是专门为符合ATX标准的主板和系统设计的。

ATX电源通常包含24针主电源连接器、4/8针CPU电源连接器，以及多个SATA和Molex电源连接器，用于为计算机的不同部件提供电力。

ATX电源的特点：

• 连接方式：ATX电源通过24针主电源接口（ATX 24-pin）为主板供电，同时提供其他接口连接显卡、硬盘、光驱等硬件。
• 待机电源：ATX电源通常具有待机电源功能（+5VSB），在计算机关闭时，主板仍能保持一定的电源供给，允许系统进入休眠、远程唤醒等状态。
• 电源管理：ATX电源支持开机自检（Power-On Self Test，POST），并通过软开关控制启动和关闭。

主要功能：

• 提供计算机所有硬件所需的电压（如12V、5V、3.3V等）。
• 通过电源接口与主板连接，为主板和其他硬件供电。

6.2 电压调节模块（VRM）

定义：
VRM是主板上的一个电力管理模块，负责将电源供应器（PSU）提供的电压转换为适合各个硬件组件（如CPU、内存）的稳定电压。

---

总结

计算机硬件按功能可以分为多个重要类别：CPU、内存、存储设备、输入输出设备、外设接口以及电源管理。每一类硬件都通过主板的连接协同工作，确保计算机系统能够正常运行。主板不仅是所有硬件组件的连接枢纽，还负责协调数据的流动和电力的供应，从而确保计算机的高效和稳定运行。
