医学图像分割评价指标Dice与HD95的详解

小徐xxx

4198人浏览 · 2025-11-05 18:58:41

小徐xxx · 2025-11-05 18:58:41 发布

Dice

关于dice就不再多赘述，作者的另外一篇文章里提及：

https://blog.csdn.net/qq_73038863/article/details/152008677?fromshare=blogdetail&sharetype=blogdetail&sharerId=152008677&sharerefer=PC&sharesource=qq_73038863&sharefrom=from_link

HD95

定义

豪斯多夫距离（Hausdorff Distance, HD）衡量两个点集之间的最大边界偏差。但在医学图像中，由于噪声或标注误差，最大距离容易受离群点影响，因此常用 95% 分位数的 HD（HD95）作为更鲁棒的替代。

计算步骤

提取预测结果和真实标签的边界点集（如使用 scipy.ndimage 或 skimage.segmentation.find_boundaries）。

对每个预测边界点，计算其到所有真实边界点的最小欧氏距离。同样，对每个真实边界点，计算其到预测边界的最小距离。合并所有距离，取 95% 分位数作为 HD95。

特点

（1）物理单位（如毫米，若图像有空间分辨率信息）或像素。

（2）对边界精度高度敏感，能反映分割轮廓的几何准确性。

（3）值越小越好，理想值为 0（边界完全重合）。

接下来对dice与hd95在实际中的计算代码讲解一下，下面的代码是transunet网络结构中的utils.py代码：

import numpy as np
import torch
from medpy import metric
from scipy.ndimage import zoom
import torch.nn as nn
import SimpleITK as sitk


# -------------------- Dice Loss --------------------
class DiceLoss(nn.Module):
    def __init__(self, n_classes):
        super(DiceLoss, self).__init__()
        self.n_classes = n_classes

    def _one_hot_encoder(self, input_tensor):
        tensor_list = []
        for i in range(self.n_classes):
            temp_prob = input_tensor == i
            tensor_list.append(temp_prob.unsqueeze(1))
        output_tensor = torch.cat(tensor_list, dim=1)
        return output_tensor.float()

    def _dice_loss(self, score, target):
        target = target.float()
        smooth = 1e-5
        intersect = torch.sum(score * target)
        y_sum = torch.sum(target * target)
        z_sum = torch.sum(score * score)
        loss = (2 * intersect + smooth) / (z_sum + y_sum + smooth)
        return 1 - loss

    def forward(self, inputs, target, weight=None, softmax=False):
        if softmax:
            inputs = torch.softmax(inputs, dim=1)
        target = self._one_hot_encoder(target)
        if weight is None:
            weight = [1] * self.n_classes
        assert inputs.size() == target.size(), \
            f'predict {inputs.size()} & target {target.size()} shape do not match'
        loss = 0.0
        for i in range(self.n_classes):
            dice = self._dice_loss(inputs[:, i], target[:, i])
            loss += dice * weight[i]
        return loss / self.n_classes


# -------------------- Metric Computation --------------------
def calculate_metric_percase(pred, gt, spacing_z=2.5):
    """
    Compute Dice and 95% Hausdorff Distance (HD95) for a single organ.

    Args:
        pred (np.ndarray): Predicted binary mask, shape (D, H, W)
        gt (np.ndarray): Ground truth binary mask, shape (D, H, W)
        spacing_z (float): Spacing in z-direction (slice thickness) in mm.
                           x/y spacing is assumed to be 1.0 mm (common simplification).

    Returns:
        dice (float): Dice Similarity Coefficient [0, 1]
        hd95 (float): 95% Hausdorff Distance in mm
    """
    pred = (pred > 0).astype(np.bool_)
    gt = (gt > 0).astype(np.bool_)

    if pred.sum() == 0 and gt.sum() == 0:
        # Both empty → perfect match
        return 1.0, 0.0
    elif pred.sum() == 0 or gt.sum() == 0:
        # One empty, the other not → worst case
        return 0.0, 100.0  # HD95 capped at 100 mm (common practice)
    else:
        dice = metric.binary.dc(pred, gt)
        # medpy expects voxelspacing in the same order as array dimensions: (z, y, x)
        hd95 = metric.binary.hd95(pred, gt, voxelspacing=(spacing_z, 1.0, 1.0))
        return dice, hd95


# -------------------- Inference on One Volume --------------------
def test_single_volume(image, label, net, classes, patch_size=[256, 256],
                       test_save_path=None, case=None, z_spacing=2.5):
    """
    Test on a single 3D volume.

    Args:
        image (torch.Tensor): Input image, shape (1, D, H, W)
        label (torch.Tensor): Ground truth label, shape (1, D, H, W)
        net (nn.Module): Segmentation model
        classes (int): Number of classes (including background)
        patch_size (list): Patch size for 2D inference [H, W]
        test_save_path (str): Path to save predictions (optional)
        case (str): Case name for saving
        z_spacing (float): Slice thickness in mm

    Returns:
        metric_list (list): List of (dice, hd95) for classes 1 to classes-1
    """
    image = image.squeeze(0).cpu().detach().numpy()  # (D, H, W)
    label = label.squeeze(0).cpu().detach().numpy()  # (D, H, W)

    if len(image.shape) == 3:
        prediction = np.zeros_like(label, dtype=np.uint8)
        for ind in range(image.shape[0]):  # iterate over slices (z-axis)
            slice = image[ind, :, :]  # (H, W)
            x, y = slice.shape
            # Resize to patch_size if needed
            if x != patch_size[0] or y != patch_size[1]:
                slice = zoom(slice, (patch_size[0] / x, patch_size[1] / y), order=3)
            input_tensor = torch.from_numpy(slice).unsqueeze(0).unsqueeze(0).float().cuda()

            net.eval()
            with torch.no_grad():
                outputs = net(input_tensor)
                out = torch.argmax(torch.softmax(outputs, dim=1), dim=1).squeeze(0)
                out = out.cpu().detach().numpy()

            # Resize back to original slice size
            if x != patch_size[0] or y != patch_size[1]:
                pred = zoom(out, (x / patch_size[0], y / patch_size[1]), order=0)
            else:
                pred = out
            prediction[ind] = pred.astype(np.uint8)
    else:
        # 2D case (unlikely for Synapse)
        input_tensor = torch.from_numpy(image).unsqueeze(0).unsqueeze(0).float().cuda()
        net.eval()
        with torch.no_grad():
            out = torch.argmax(torch.softmax(net(input_tensor), dim=1), dim=1).squeeze(0)
            prediction = out.cpu().detach().numpy().astype(np.uint8)

    # Compute metrics for each class (skip class 0: background)
    metric_list = []
    for i in range(1, classes):
        dice, hd95 = calculate_metric_percase(
            pred=(prediction == i),
            gt=(label == i),
            spacing_z=z_spacing
        )
        metric_list.append((dice, hd95))

    # Optional: Save results as NIfTI
    if test_save_path is not None:
        img_itk = sitk.GetImageFromArray(image.astype(np.float32))
        prd_itk = sitk.GetImageFromArray(prediction.astype(np.uint8))
        lab_itk = sitk.GetImageFromArray(label.astype(np.uint8))
        # Set spacing: (x, y, z) for SimpleITK
        img_itk.SetSpacing((1.0, 1.0, z_spacing))
        prd_itk.SetSpacing((1.0, 1.0, z_spacing))
        lab_itk.SetSpacing((1.0, 1.0, z_spacing))
        sitk.WriteImage(prd_itk, f'{test_save_path}/{case}_pred.nii.gz')
        sitk.WriteImage(img_itk, f'{test_save_path}/{case}_img.nii.gz')
        sitk.WriteImage(lab_itk, f'{test_save_path}/{case}_gt.nii.gz')

    return metric_list

结构如下：

训练阶段：
    model → DiceLoss（Part 1） → loss → backward()

测试阶段：
    test_single_volume（Part 3）
        │
        ├─ 逐 slice 推理（模型前向）
        │
        └─ 对每个器官调用 calculate_metric_percase（Part 2）
               │
               ├─ 计算 Dice（用 medpy）
               └─ 计算 HD95（用 medpy + spacing）

注：Dice 损失（Dice Loss）和 Dice 系数（Dice Coefficient / Dice Score）密切相关，但本质不同，它们的关系可以概括为：Dice 损失 = 1 − Dice 系数

用途不同

Dice 系数：是一个评价指标（metric），用于衡量模型分割结果与真值的重叠程度。
→ 用在 test_single_volume 中，报告“模型表现好不好”。

Dice 损失：是一个损失函数（loss function），用于指导模型训练。
→ 用在 train.py 中，告诉模型“往哪个方向更新参数”。

输入形式不同

Dice 系数（评估时）：

输入必须是二值化的硬分割结果（如 pred = (output > 0.5) 或 argmax 后的整数图）。

Dice 损失（训练时）：

输入是连续的概率值（通常经过 softmax/sigmoid），保留梯度信息。

代码讲解

utils.py 中，Dice 和 HD95 的计算发生在测试阶段，由以下两个函数协作完成：

（1）test_single_volume：对一个 3D 医学图像（如 CT）进行 slice-by-slice 推理，生成完整 3D 预测。

（2）calculate_metric_percase：对每个器官类别（如肝脏、脾脏）分别计算 Dice 和 HD95。

calculate_metric_percase

给定一个器官的 3D 预测和真值，安全、准确地计算出它在“区域重叠”（Dice）和“边界精度”（HD95，单位 mm）上的表现。

第 1 步：二值化处理

pred = (pred > 0).astype(np.bool_)
gt = (gt > 0).astype(np.bool_)

确保输入是布尔型（True/False），这是 medpy 的要求。即使输入是整数标签（如 0/1），也显式转为 bool。

第 2 步：处理极端情况（避免崩溃）

if pred.sum() == 0 and gt.sum() == 0:
    return 1.0, 0.0          # 都没这个器官 → 完美
elif pred.sum() == 0 or gt.sum() == 0:
    return 0.0, 100.0        # 一个有，一个没有 → 最差

如果不做这个判断，当预测或真值全为 0 时，medpy 会报错或返回无效值（如 inf）。这是医学图像中常见情况（某些器官可能缺失或未标注）。

第 3 步：计算 Dice 系数

dice = metric.binary.dc(pred, gt)

第 4 步：计算 HD95（边界精度）

hd95 = metric.binary.hd95(pred, gt, voxelspacing=(spacing_z, 1.0, 1.0))

参数：

pred：模型预测的该器官的 3D 二值掩码（shape: (D, H, W)，值为 True/False 或 0/1）

gt：医生标注的该器官的 3D 真实掩码（同样 shape 和类型）

spacing_z：CT/MRI 切片在 z 轴（层厚）的物理间距，单位 mm（例如 2.5 mm）

voxelspacing：

medpy 要求 voxelspacing 的顺序与数组维度一致。如果 pred 和 gt 是 (D, H, W)，对应：

D → z 轴（切片方向）

H → y 轴

W → x 轴

所以 voxelspacing=(z_spacing, y_spacing, x_spacing) = (spacing_z, 1.0, 1.0)

为什么 x 与 y 是 1.0？
在很多公开数据集（如 Synapse multi-organ CT）中，原始图像的 x/y 分辨率接近 1mm，而 z 间距变化较大（如 2.5mm、5mm）。为简化，常假设 x/y=1.0，只校正 z 方向。

内部原理（由 `medpy` 实现）

medpy.metric.binary.hd95 内部执行以下操作：

提取前景点坐标：

pred_points = np.argwhere(pred)  # shape: (N, 3)
gt_points = np.argwhere(gt)      # shape: (M, 3)

将像素坐标转换为物理坐标（mm）：

pred_points_mm = pred_points * np.array([spacing_z, 1.0, 1.0])
gt_points_mm = gt_points * np.array([spacing_z, 1.0, 1.0])

计算双向最近距离：

对每个 pred_point，找最近的 gt_point → 得到 N 个距离

对每个 gt_point，找最近的 pred_point → 得到 M 个距离

合并所有距离，取 95% 分位数：

all_distances = np.concatenate([dist_pred_to_gt, dist_gt_to_pred])
hd95 = np.percentile(all_distances, 95)

medpy.metric.binary.hd95 内部操作可能不好理解，下面是通俗理解的例子，可以试着看一下。

概念	通俗理解
图像数组 (D, H, W)	一本 CT 相册：D 页，每页 H 行 W 列
voxelspacing	告诉你：翻一页走多远（z），一行=几毫米（y），一列=几毫米（x）
坐标转换	把“第几页第几行第几列” → 换算成“多少毫米”的真实位置
HD95 计算	看预测和真实的器官边界，95% 的地方最大差多少毫米
为什么用 95%	防止一个“手抖画错”的点毁掉整个评分

补充

IOU

在医学图像分割任务中，IoU（交并比，Intersection over Union）是一种常用的评估指标，用于衡量模型预测的分割区域与真实标注（即金标准）之间的重合程度。它通过计算预测区域与真实区域的交集面积除以它们的并集面积得到，取值范围在0到1之间，数值越接近1，说明分割结果越精确。由于医学图像中病灶区域通常较小且形状复杂，IoU能够有效反映模型对关键区域的捕捉能力，因此被广泛用于算法性能的定量评价。

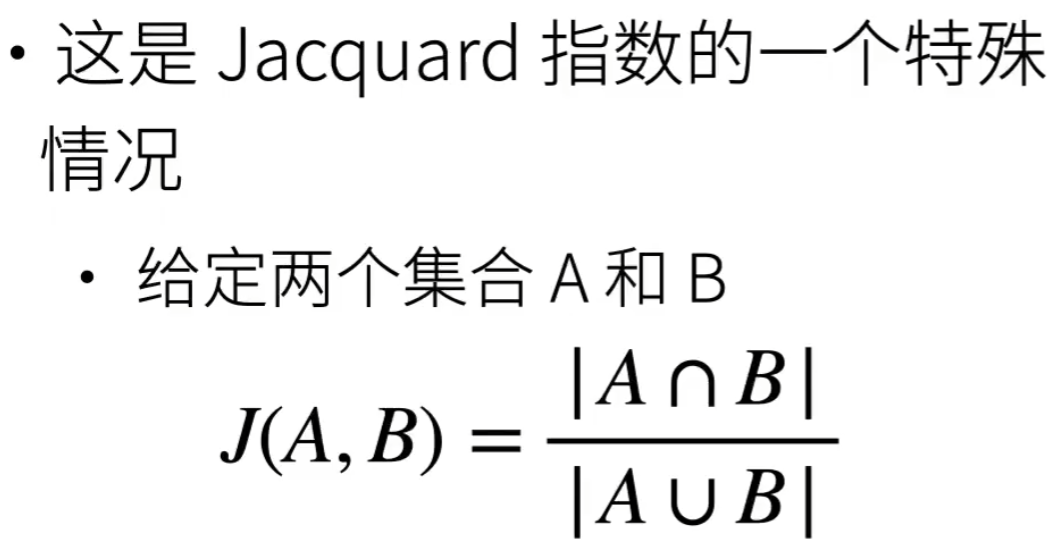

A和B是两个集合（在图像分割中，通常表示预测结果和真实标签的像素集合），∣A∩B∣是两者的交集大小（即正确预测的像素数），∣A∪B∣是两者的并集大小（即所有被预测或标注为正例的像素总数）

在医学图像中，病灶（如肿瘤）通常只占整张图像的极小部分（前景稀疏），导致IoU 对微小重叠变化非常敏感，容易趋近于 0；Dice 因分子加倍，在小目标上数值更“友好”，训练和评估更稳定。因此，Dice 成为医学分割任务（如 BraTS、LiTS 等挑战赛）的主流指标，而 IoU 更常见于通用计算机视觉任务（如 COCO 目标检测）。
