应用领域：安防摄像头

 概述

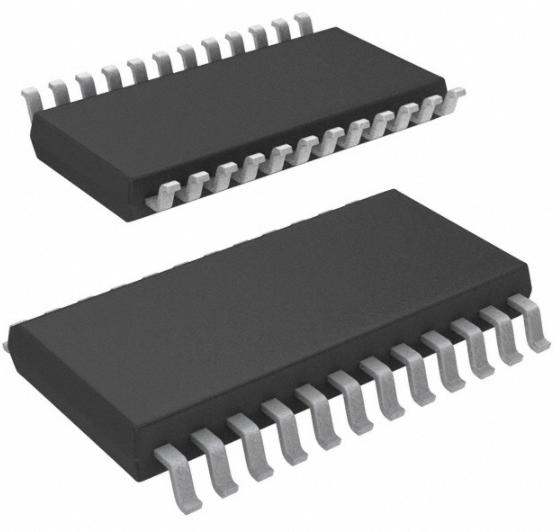

D6212A是专为安防摄像头系统（IP-Camera）设计的SSOP24封装的专用芯片，电路由八路达林顿管阵列电路加1通道H 桥驱动电路合封而成。八路达林顿管阵列均带有续流二极管，用于驱动安防摄像头上下、左右两个方向的步进电机，H桥驱动电路用于驱动红外滤光片（IR-CUT）在日、夜间的切换。

单路达林顿管可输出350mA/500mA 的持续/峰值电流，1通道的H桥驱动电路可输出200mA/550mA的持续输出电流/峰值电流。

逻辑接受 TTL/CMOS电平直接输入。

性能优点

1、相对于分立的电机驱动及IR-CUT驱动，集成八路达林顿阵列电路和一通道H桥驱动电路，相当于ULN2803+D6208M，减小了PCB设计空间和复杂度，方便设计人员设计电路及PCB；

2、驱动电流完全满足安防摄像使用需求，单路达林顿管输出电流达到350mA，单通道H桥驱动输出电流可达200mA；

3、单个达林顿—发射集电压(17~24 脚)VCE耐压最高20V；

4、H桥驱动最高耐压18V，推荐工作电压4.5~15V；

5、输入兼容 TTL/CMOS 逻辑电平；

6、工作温度：-40  ~  +85 ℃；

7、小薄SSOP24封装。

内部结构及原理

达林顿管本质是一个受控于逻辑输入信号的功率开关，输出端集电极开路，没有输出高电平的能力，只能输出低电平，其驱动的含义是吸受电流，所以在驱动线圈时，需要在线圈另一端加上电源，详见典型应用图。

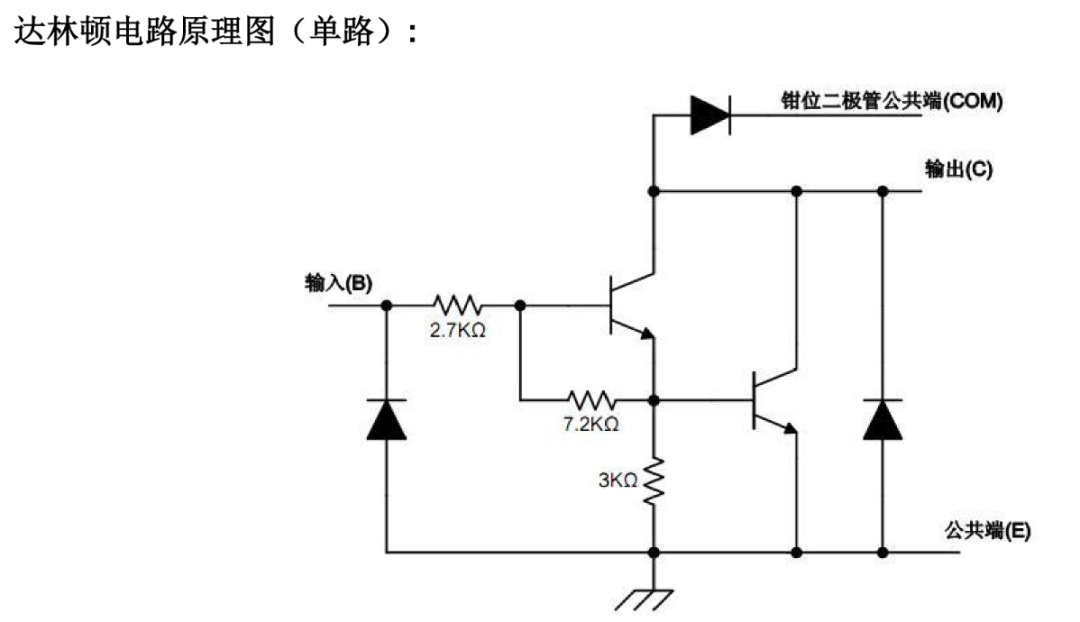

单路达林顿驱动电路内部结构图

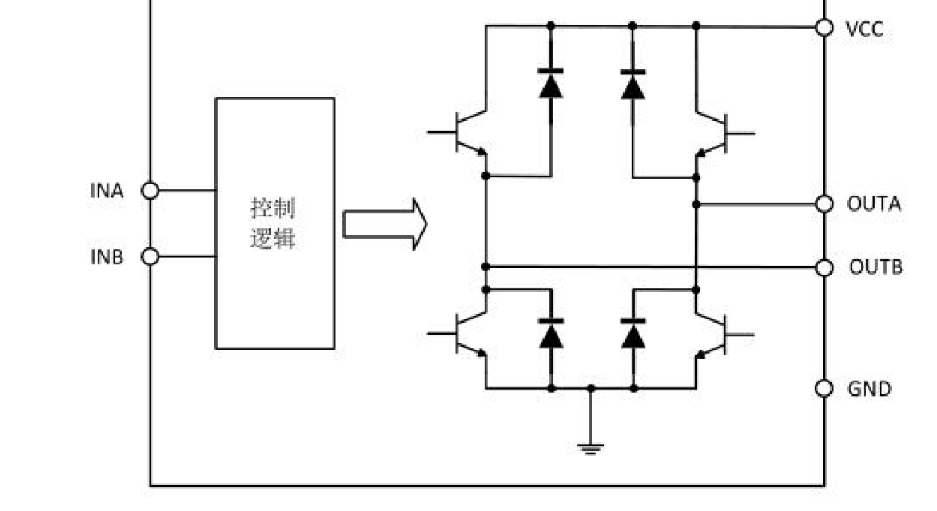

单路H桥驱动

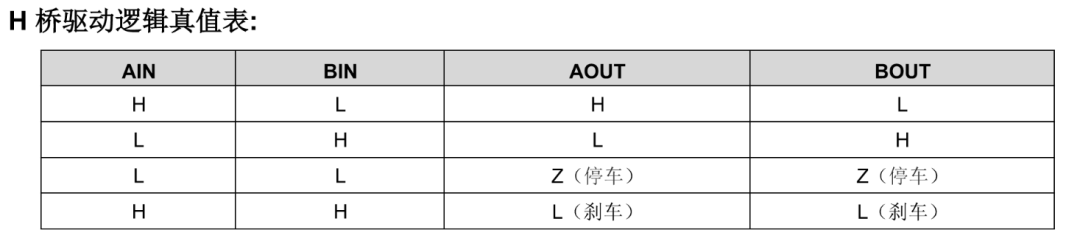

典型应用图

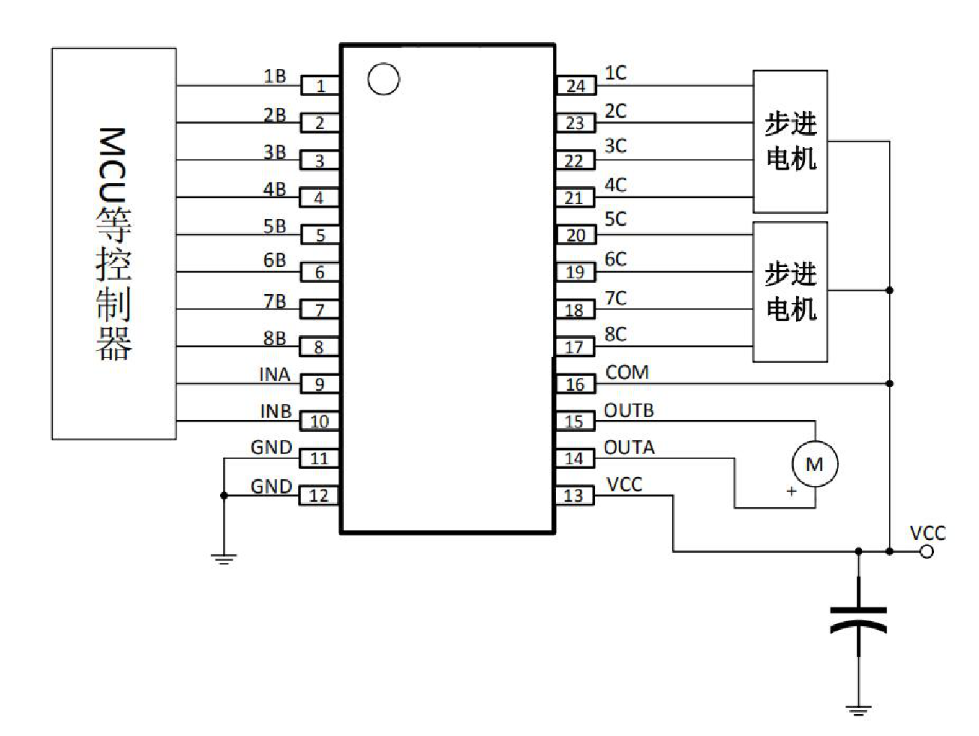

驱动两个步进电机和一个IR-CUT电机

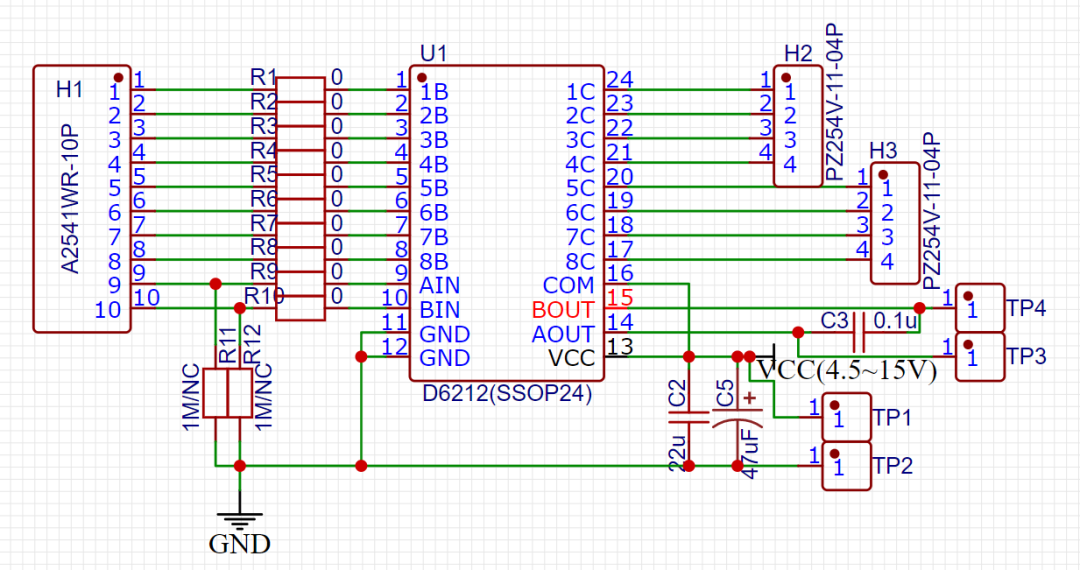

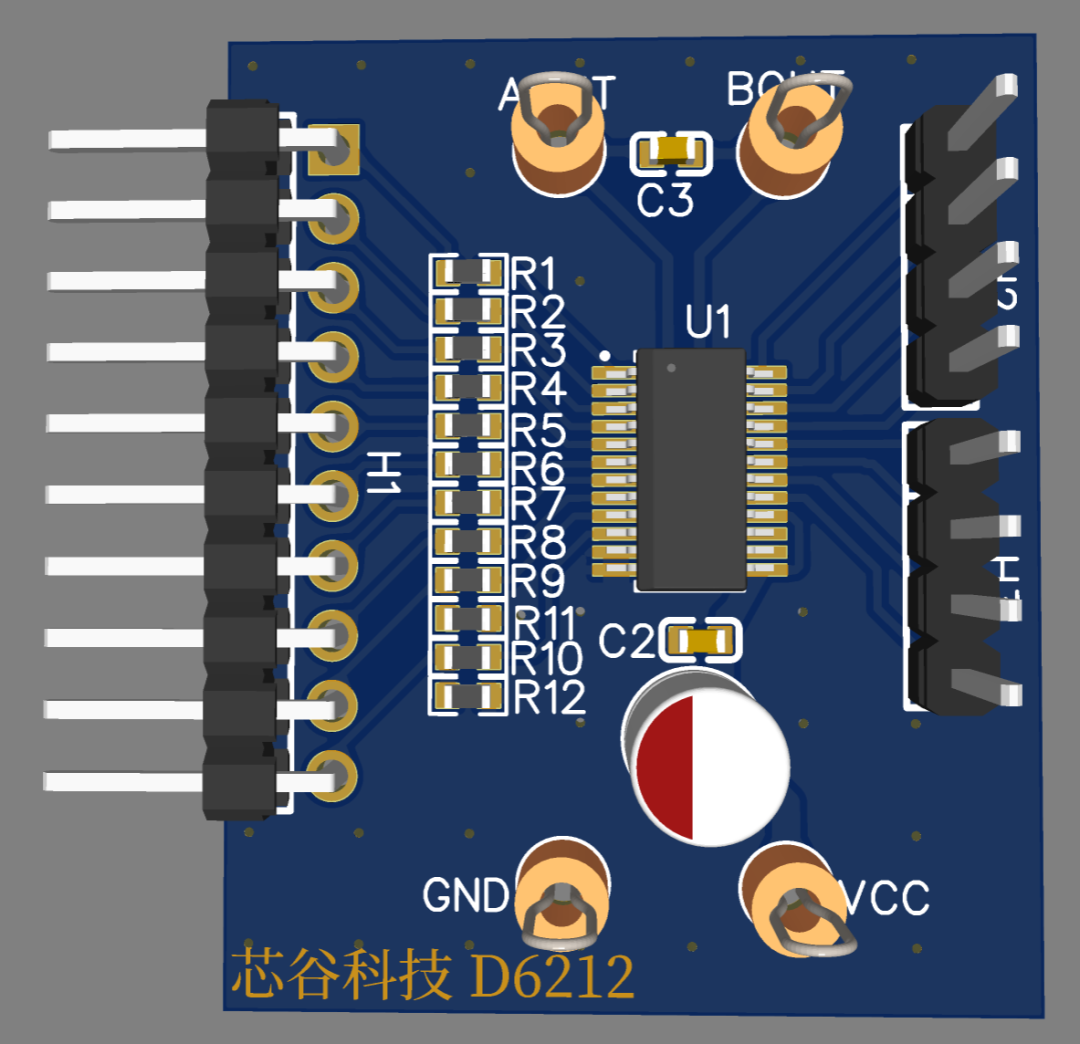

DEMO板电路及原理设计

设计注意事项：

1、达林顿管电源和H桥电路共用一个电源，即VCC短路COM，推荐其输入范围4.5~15V；

2、逻辑输入从1B~BIN共10个引脚，为了防止芯片上电启动瞬间的误触发，建议外部加上4K对地电阻；

3、H桥驱动输出AOUT/BOUT间建议加上0.1~2.2uF的吸收电容
