软件版本：RobotStudio 6.08 + RobotWare 6.08.00.00

机器人型号：IRB 2600

项目名称：激光切割工作站离线编程与仿真

一、项目进展

本项目基于 RobotStudio 6.08 完成激光切割模拟工作站全流程搭建，实现从设备布局、系统创建、坐标系标定、轨迹生成到仿真运行的完整闭环。

1. 新建空工作站，完成 IRB2600 机器人、激光切割工具、工件、平台的导入与布局
2. 从布局创建 IRC5 机器人系统，指定 RobotWare 6.08.00.00
3. 完成工件坐标（Workobject_1）与工具坐标（MyTool）配置
4. 提取工件表面边界，生成激光切割轮廓曲线
5. 自动生成切割路径，批量统一目标点姿态
6. 配置运动指令，编写 RAPID 切割程序
7. 仿真设定、碰撞检测、完整轨迹调试
8. 无干涉、无轴超限、切割姿态稳定，仿真成功率 100%

二、工业机器人激光切割工作站构建

2.1 新建工作站与设备导入

1. 打开 RobotStudio 6.08 → 文件 → 新建 → 空工作站，保存为 jgqg
2. 基本选项卡 → 导入机器人：IRB 2600
3. 导入工具：MyTool（激光切割头），安装到机器人法兰
4. 导入切割工件、平台、支撑部件，将工件放置在平台中央
5. 调整姿态与位置，确保工作空间合理、无干涉

2.2 从布局创建机器人系统

1. 基本 → 机器人系统 → 从布局
2. 系统名称：System4
3. RobotWare 版本：6.08.00.00
4. 默认参数下一步，完成系统创建
5. 等待控制器启动，状态显示运行中（绿色）

📷 关键截图

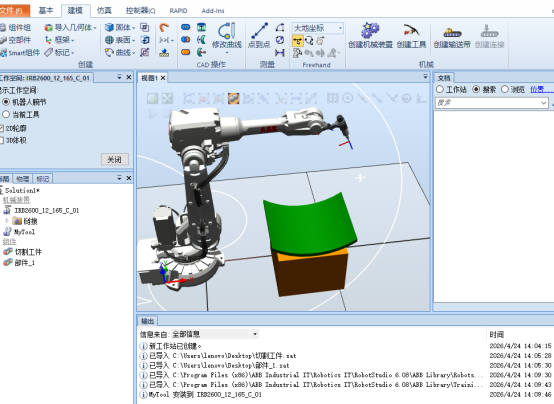

• 工作站整体布局（IRB2600 + 切割头 + 工件 + 平台）
• 从布局创建系统界面（RobotWare 版本选择）
• 控制器运行成功状态
•

三、工业机器人坐标系构建

3.1 创建工件坐标 Workobject

1. 基本 → 其他 → 创建工件坐标
2. 在工件上选取 3 个基准点，生成 Workobject_1
3. 确认 X/Y/Z 方向符合加工基准要求

3.2 工具坐标 MyTool 配置

1. 在 手动关节 → 工具数据 中加载 MyTool
2. 设置 TCP、重量、重心，匹配激光切割头参数
3. 绑定任务：T_ROB1

📷 关键截图

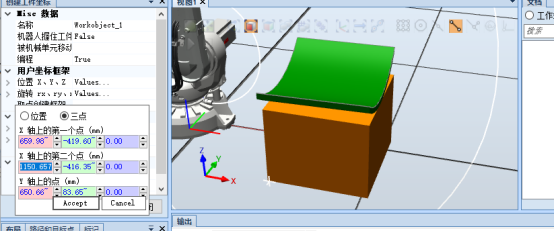

• 创建工件坐标操作界面

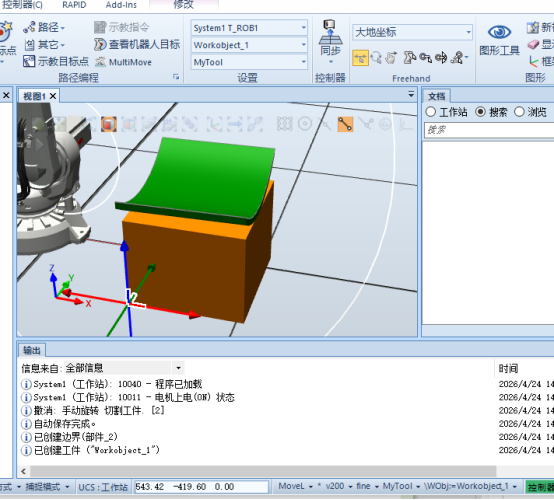

• Workobject_1 坐标方向显示
• MyTool 工具数据配置界面
•

四、工业机器人激光切割运动轨迹创建

4.1 创建离线轨迹曲线（表面边界）

1. 建模选项卡 → 表面边界
2. 工具：选择表面 → 选中工件上表面
3. 点击创建，生成白色轮廓切割曲线

4.2 自动生成切割路径

1. 基本 → 路径 → 自动路径
2. 选择曲线：拾取已生成的边界曲线
3. 可使用反转调整切割方向
4. 生成路径：Path_10

4.3 批量调整目标点姿态

1. 基本 → 路径和目标点
2. 全选目标点 → 右键 修改目标 → 对准目标点方向
3. 参考点：Target_10
4. 对准轴：X 轴；锁定轴：Z 轴
5. 应用后统一所有切割点姿态

4.4 指令格式设置

1. 路径编程 → 设置
2. 任务：T_ROB1
3. 工件坐标：Workobject_1
4. 工具：MyTool
5. 运动指令：MoveL
6. 速度：v200；转弯数据：fine / z50

📷 关键截图

• 表面边界生成轮廓曲线
• 自动路径选择曲线界面
• 对准目标点方向参数设置
• 路径指令配置界面
•

六、仿真设定与运行

1. 仿真 → 仿真设定
2. 选择 T_ROB1，进入点：Path_10
3. 虚拟时间模式：时间 / 自由运行
4. 可开启碰撞检测提高仿真可靠性

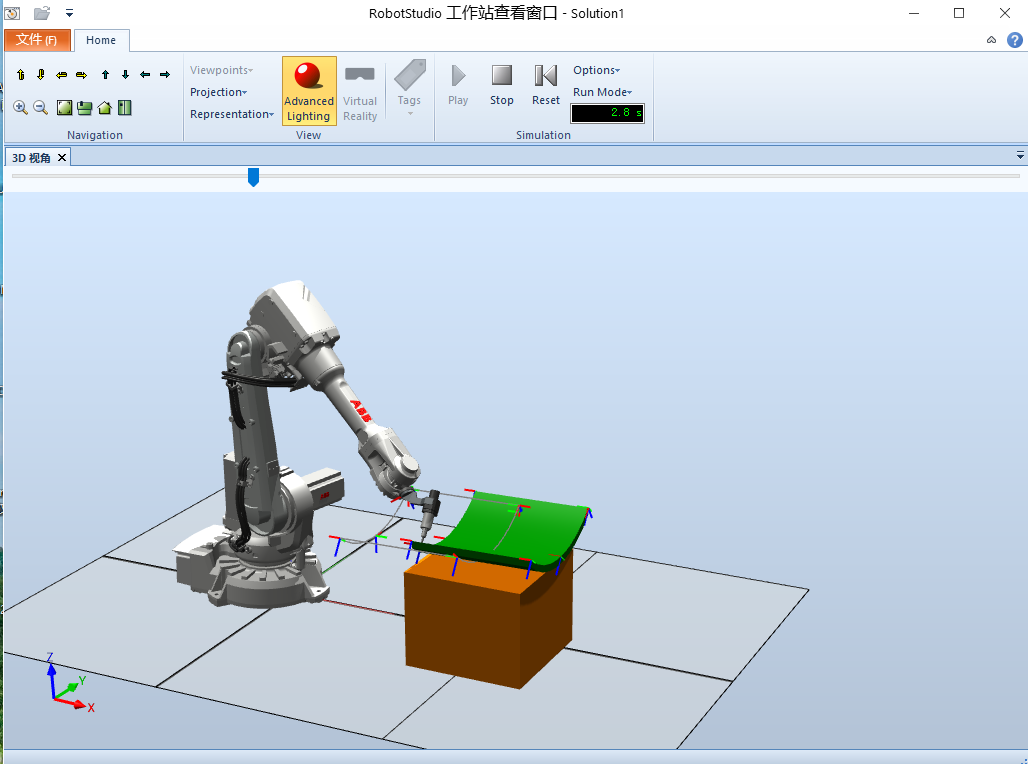

5. 点击播放，运行完整切割仿真
6. 检查：无干涉、无报错、姿态平滑

📷 关键截图

• 仿真设定界面（进入点 Path_10）
• 激光切割仿真实时运行画面
• 仿真日志无错误输出
•

---

七、遇到的困难及解决方法

1. 问题：自动路径目标点姿态混乱，切割方向不一致解决：使用 “对准目标点方向”，统一 X 轴、锁定 Z 轴，保证切割头垂直稳定

2. 问题：指令报错 WObj 未绑定解决：在路径设置中强制指定 Workobject_1，重新加载程序

3. 问题：仿真报轴配置错误 / 关节超限解决：删除异常点、重新生成路径；奇异点附近将 fine 改为 z50

4. 问题：从布局创建系统失败解决：严格使用 RobotWare 6.08.00.00，保持版本一致

---

八、个人心得

1. 激光切割对 TCP 精度、姿态一致性 要求极高，批量对准目标点是关键步骤。
2. 工件坐标（Workobject）建立后尽量不移动工件，否则轨迹会整体偏移。
3. RobotStudio 离线编程标准流程：建坐标系 → 提曲线 → 生路径 → 调姿态。
4. 仿真务必开启碰撞检测，可提前规避现场 90% 以上的问题。
5. 版本统一非常重要：RobotStudio 6.08 必须搭配 RobotWare 6.08，否则极易报错。

---
