在使用CANape回放采集的数据时，为了更方便排查问题，经常需要建立一个虚拟信号，该虚拟信号可通过现有进行一定的运算所得，然后将该虚拟信号加到对应Graphic window中，与现有信号进行对比观察。

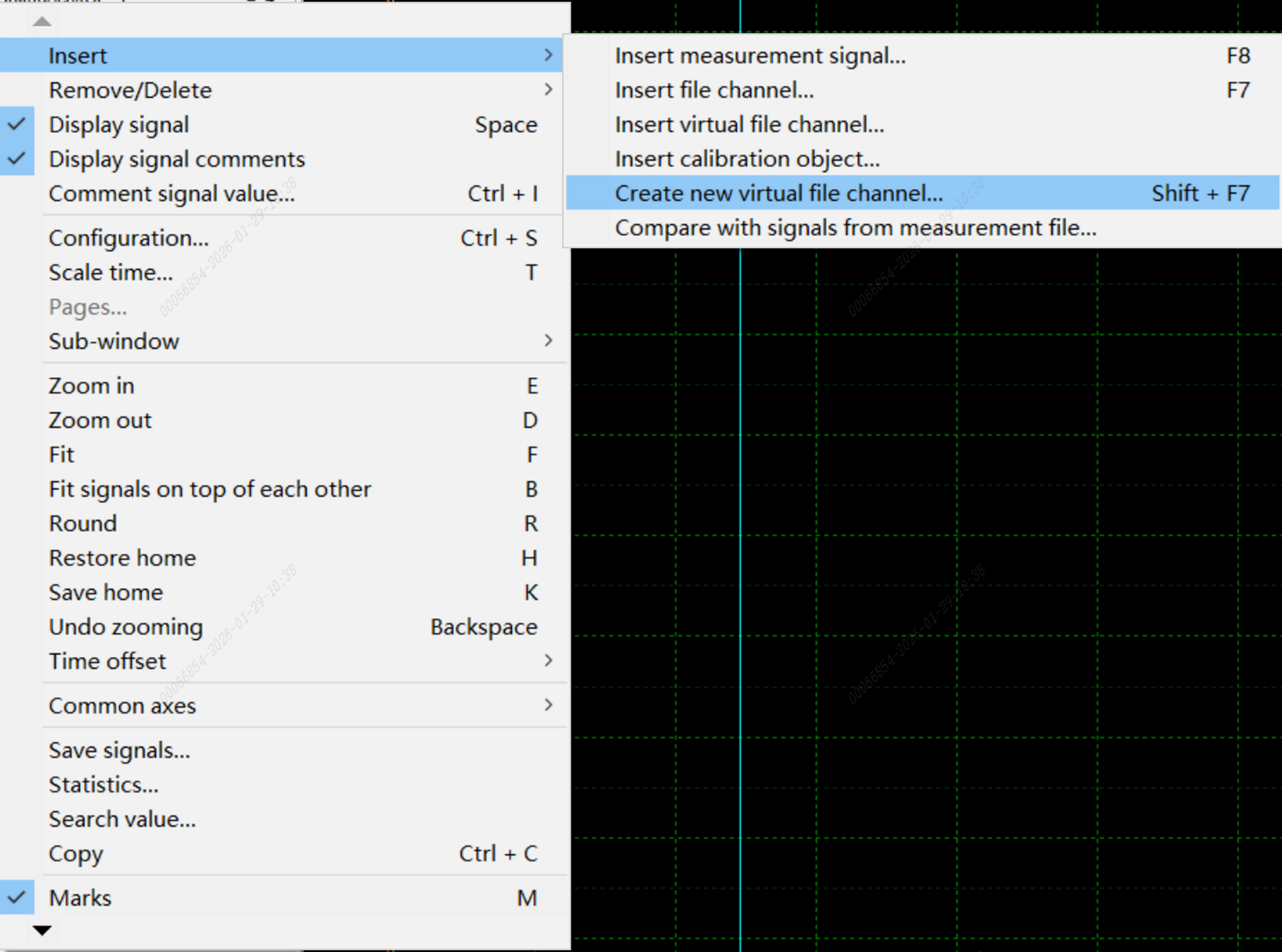

这时可通过在Graphic window中右键Insert->Create new virtual file channel...,如下图1所示

​图1

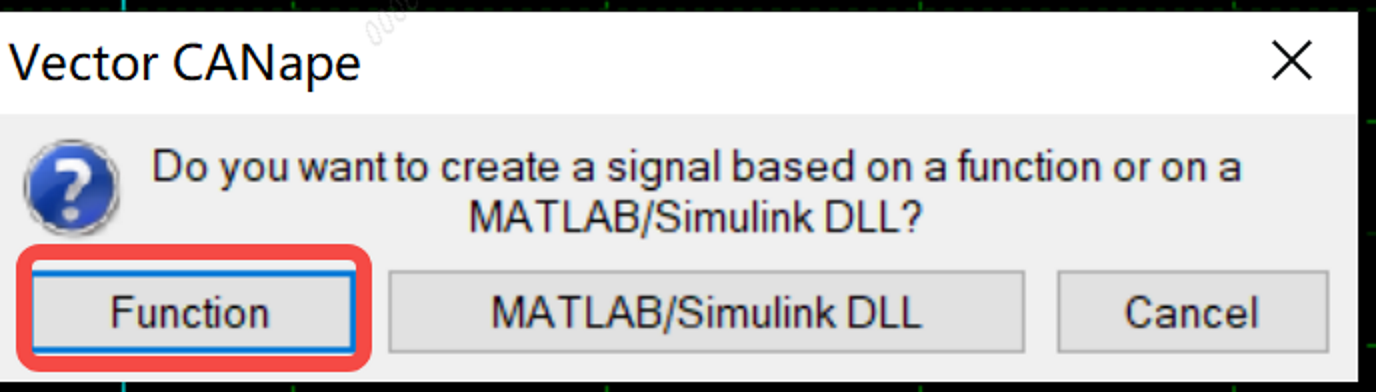

然后点击Function，如下图2所示

图2

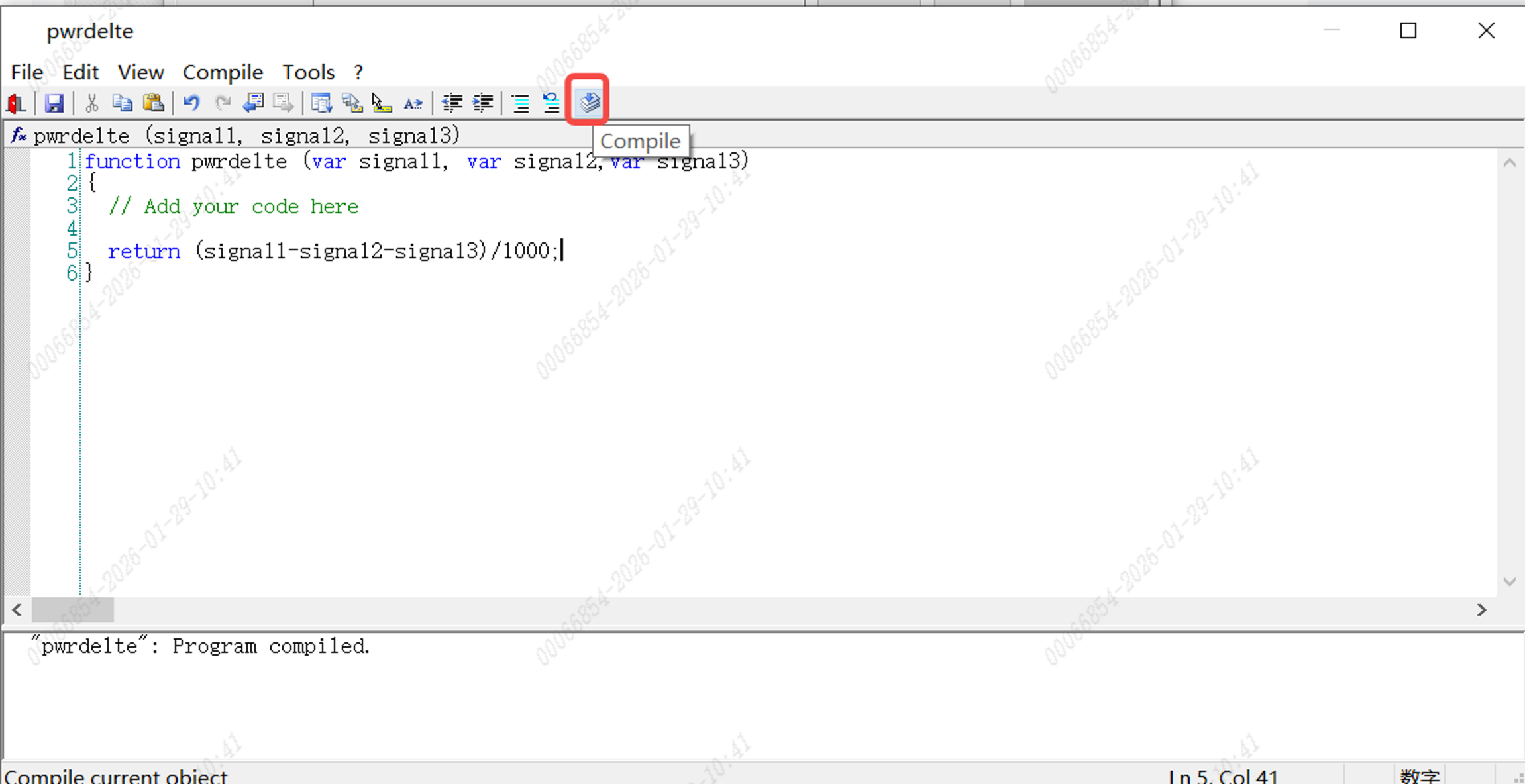

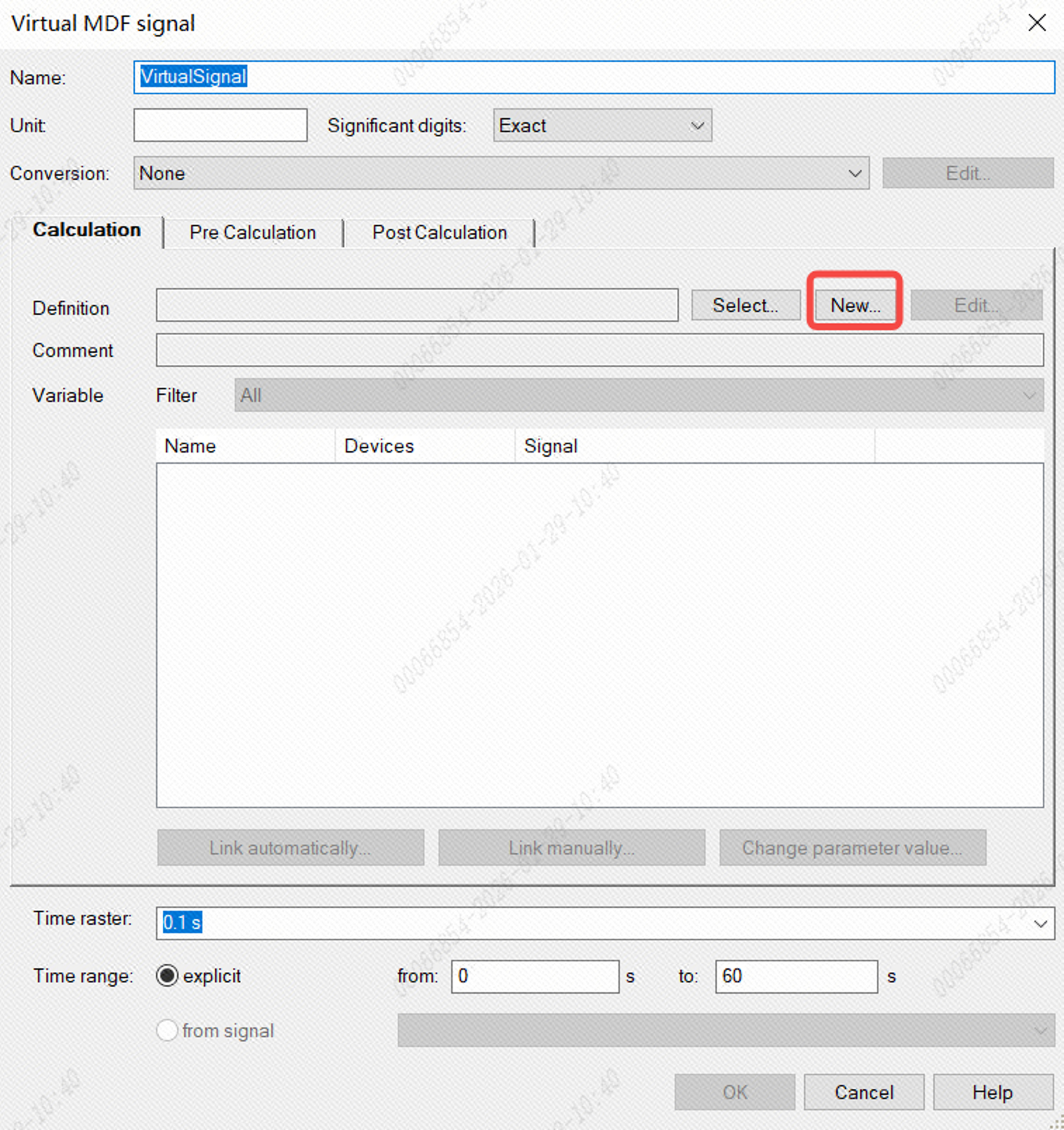

在弹出的Virtual MDF signal窗口中编辑信号Name,Unit等，然后在Definition右侧点击New...，新建一个function，在function中编辑需要的运算，支持C语言的各种数学运算和函数，如下图3、图4所示

图3

图4

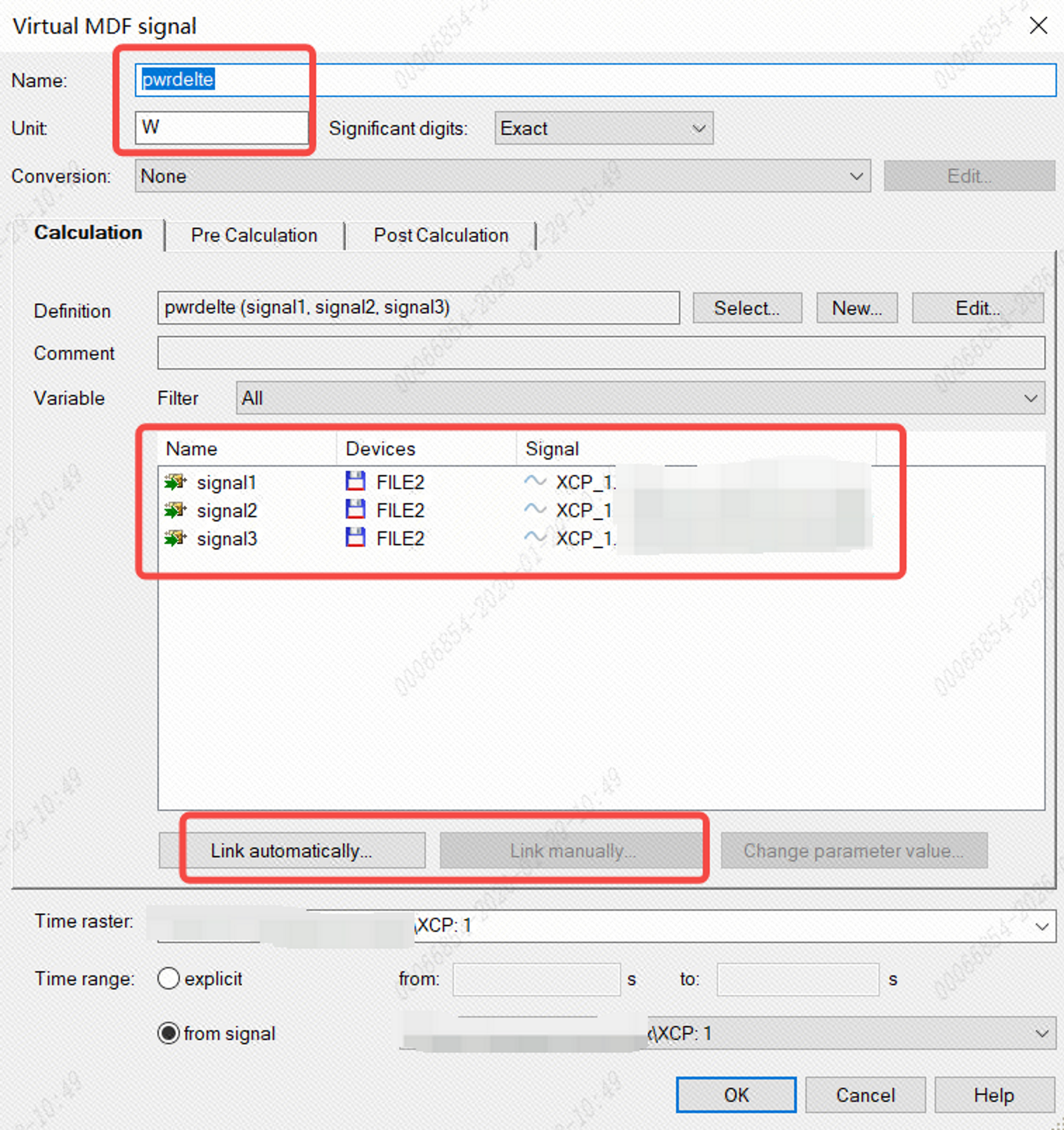

Definition中选择该函数，并点击Link将函数变量与数据中的信号进行关联，如下图5所示

图5

点击OK后，Graphic window窗口中就会出现使用该函数该Name的信号，就可以进行数据查看对比了。

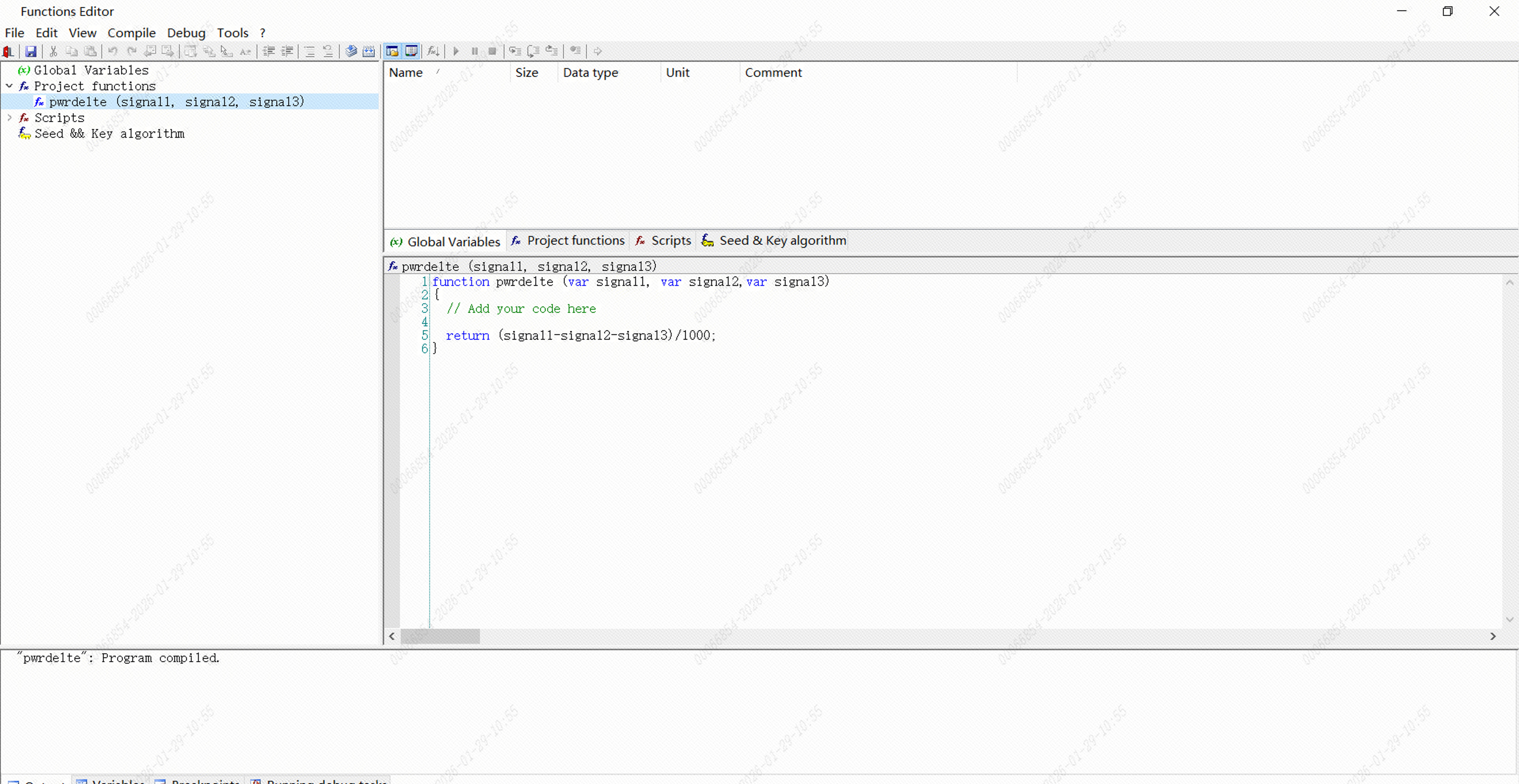

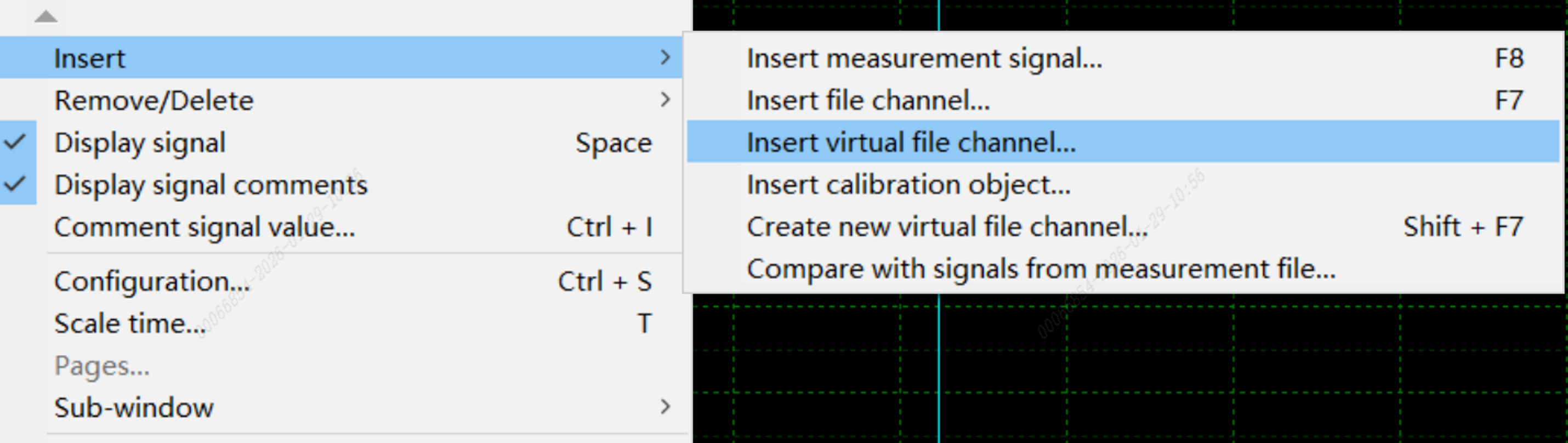

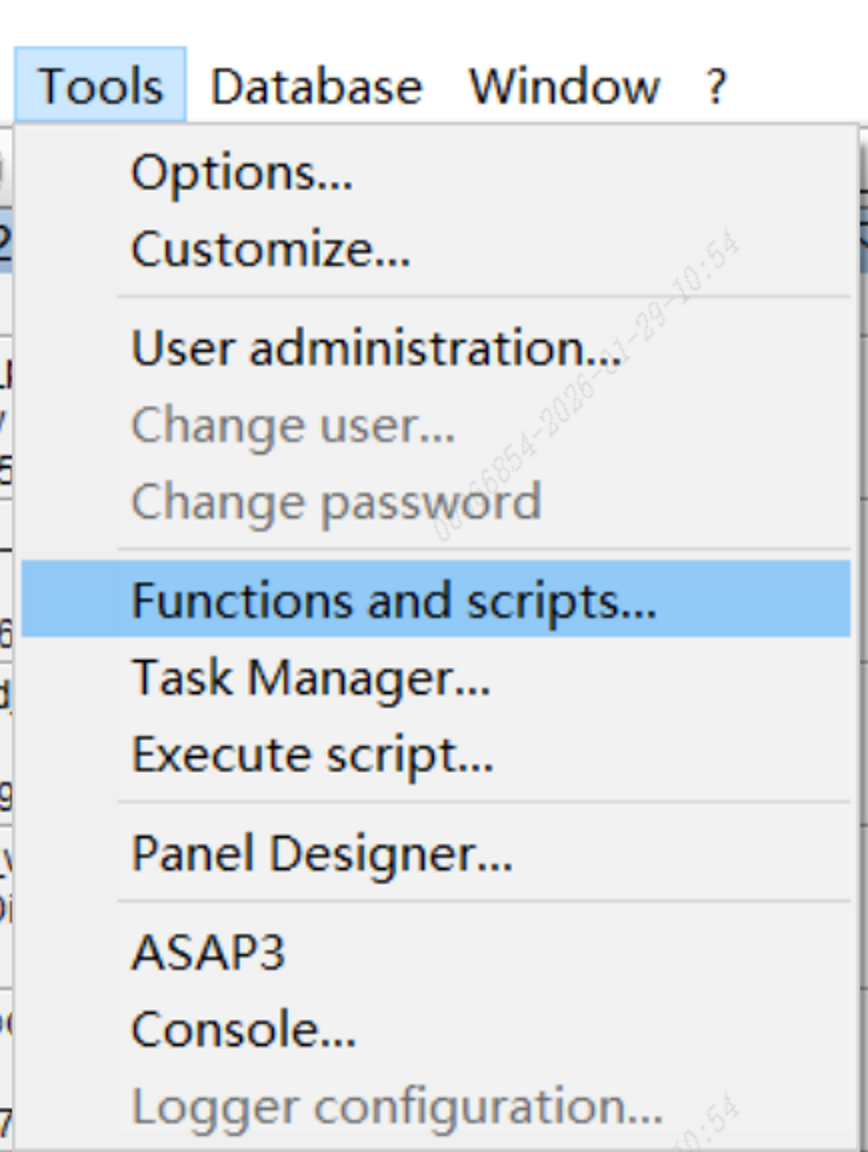

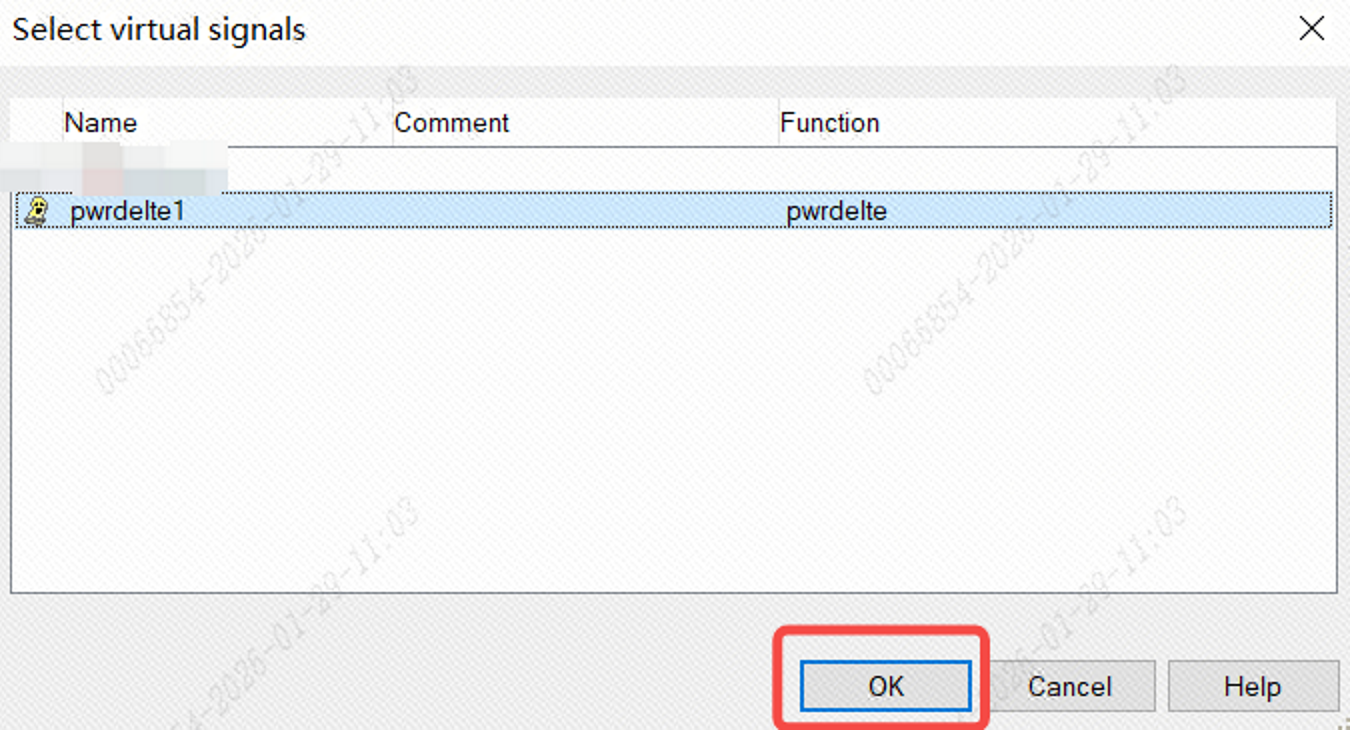

另外Function Editor还可以在Tools->Functions and scripts中打开，编辑好函数后编译保存，然后在Graphic window中点击右键，选择Insert->Insert virtual file channel...插入已有的虚拟变量，如下图6、图7、图8、图9所示

图6

图7

图8

​

图9
