打开COMSOL时总有几个操作让人手抖——比如设置磁致伸缩参数时突然报错，结果发现是材料属性里的磁导率单位填反了。今天咱们聊聊怎么用COMSOL建钢板磁致伸缩模型，顺带解决那些让人抓狂的数值震荡问题。

在材料库拽进"非线性磁性材料"模块时，记得勾选磁致伸缩耦合项。这里有个骚操作：在材料属性栏手动输入Terfenol-D的磁致伸缩系数矩阵，数值参考下面的代码片段：

% 磁致伸缩系数矩阵 (单位: m/A)
alpha = [120e-9 0 0;
         0 120e-9 0;
         0 0 80e-9];

别被这堆数字吓到，重点看第三个分量比前两个小——这说明材料在z轴方向更容易被"掰弯"。实际建模时建议用参数化扫描功能遍历不同磁场强度，能观察到钢板像被施了魔法似的发生波浪形变形。

设置边界条件最容易踩坑。当电磁场模块和固体力学模块耦合时，电磁力会自动加载到结构场。但要注意网格对齐问题，这里有个取巧的脚本：

with model:
    mesh.set('ElementOrder', 'quadratic')  # 二阶单元减少数值噪声
    physics.set('MovingMesh', True)  # 动网格开关
    study.set('Parametric', ['H0', '0.5e6', '1.0e6'])  # 参数化扫描

这段代码把网格升级成二阶单元，相当于给模型上了防抖滤镜。跑仿真时如果遇到不收敛，八成是磁场强度跨量级变化导致的，试试把'H0'参数拆成小步长迭代。

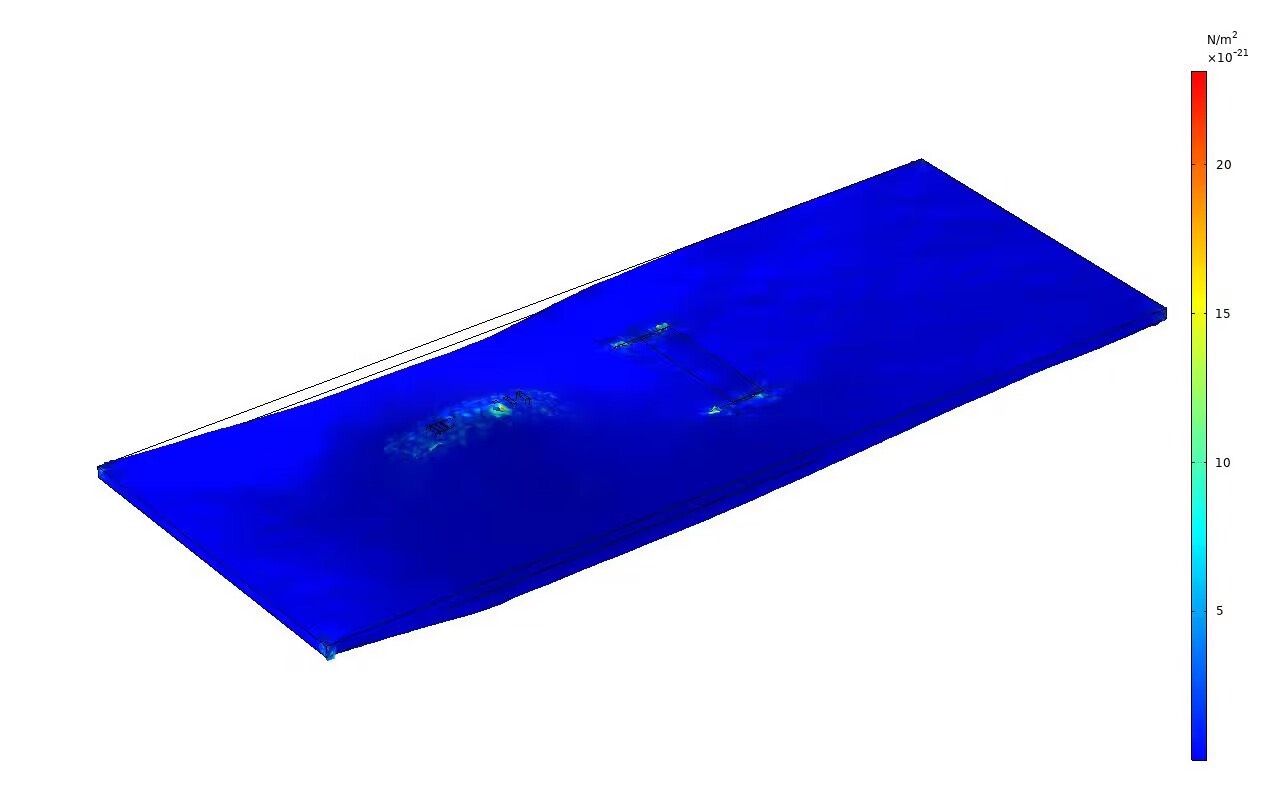

位移场后处理有讲究。在结果栏右键添加"表面变形"图，把缩放因子调到5-10倍，原本肉眼难辨的微米级变形立马现形。想看应力集中点？用这个表达式过滤器：

sqrt(solid.mises)/1e6 > 150  // 筛选出应力超150MPa的危险区域

有个学员曾把磁致伸缩系数多打了个零，结果仿真出钢板像橡皮泥一样扭曲，其实真实材料的变形量通常不超过0.1%。建议新手先跑标准案例验证，比如对比NIST发布的磁致伸缩基准数据，确认模型靠谱后再魔改参数。

需要模型文件或者遇到磁场-结构场双向耦合不收敛的问题，私信发你调试工具包，里面包含典型工况的收敛技巧文档。记住，好的仿真工程师都是试错试出来的——就像玩黑魂，多死几次就通关了。
