1、背景介绍

盛科的CTC8180交换芯片，最大支持100G的端口链接，在硬件进行100G的高速眼图测试存在困难的情况下，可以使用CTC8180芯片内部的数字眼图间接的反映出信号质量，确认出背板的走线是否合理。

2、操作说明

CTC8180芯片需要采用配套的SDK进行操作，首先加载CTC8180芯片的驱动，然后采用交互方式执行SDK，如下：

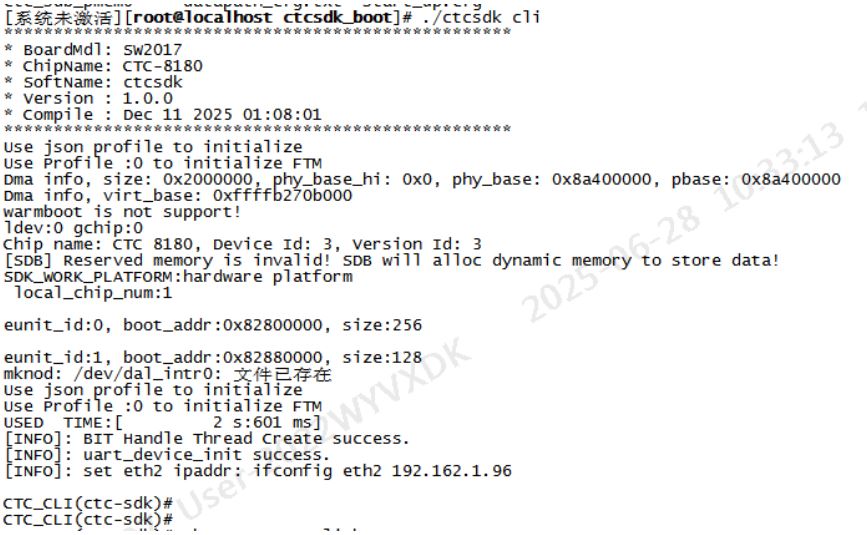

输入 ./ctcsdk cli

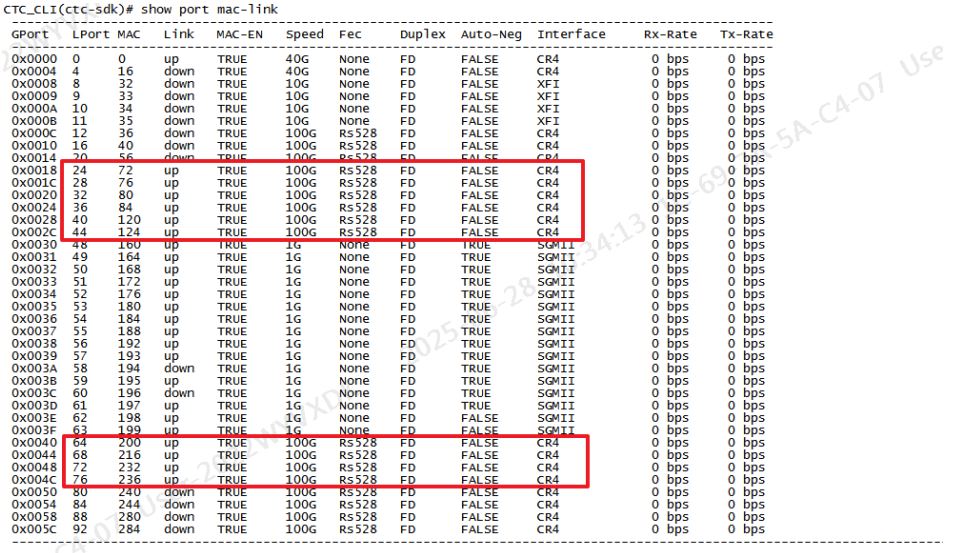

首先输入show port mac-link查看up的100G的port，示意图如下：

上图中框出来的都是up的端口

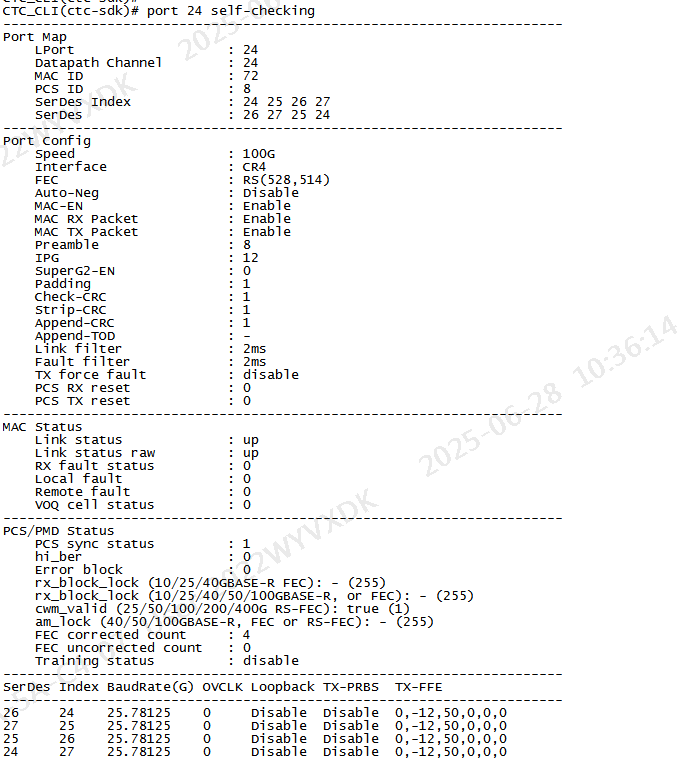

最后输入port xx(LPort这一列的值) self-checking查看数字眼图

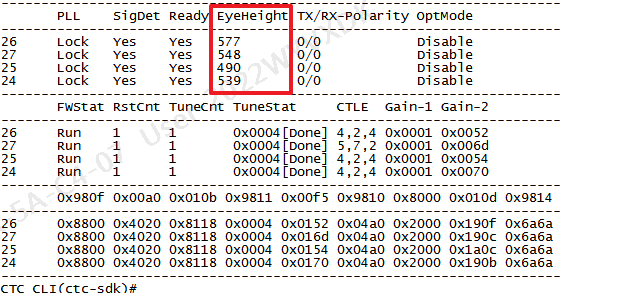

其中每个serdes数字眼图值大于400才合格。当然，这只是间接值，仅供参考，实际值还是以高速示波器为准。

3、相关知识点补充

SerDes（Serializer/Deserializer）

• 核心功能：将并行数据转换为高速串行信号（串行化），或将高速串行信号还原为并行数据（解串化）。

• 作用：

  • 解决高速信号传输中的引脚数量限制和信号完整性问题。

  • 支持芯片间（如交换芯片与光模块）或板级高速互联（如背板连接）。

• 典型应用：

  • 高速接口：PCIe、SATA、以太网（如100G/400G的PAM4信号）、光纤通道等。

  • 物理层（PHY）的核心组件。

在高速网络设备（如交换芯片、路由器、光模块）中，一个物理端口（Port）使用多个SerDes通道是一种常见的设计，用于实现更高的带宽、提升可靠性或支持灵活的速率配置。以下是详细说明：

---

为什么一个Port需要多个SerDes？

• 带宽扩展：单个SerDes通道的速率有限（如25Gbps/通道），通过绑定多个通道可实现更高带宽（如4x25G=100G）。

• 协议要求：某些高速标准（如400G以太网）强制要求多通道绑定。

• 冗余与容错：部分通道故障时，其他通道仍可维持通信（如降速运行）。

• 灵活性：支持端口速率动态调整（如拆分为多个低速端口）。

---

实现方式

(1) 通道绑定（Lane Bonding）

• 原理：将多个SerDes通道的逻辑层绑定为一个虚拟大管道。

• 关键技术：

  • 对齐与同步：通过协议层的对齐标记（如PAM4的Alignment Marker）确保多通道数据同步。

  • 负载均衡：数据块轮询分配到各通道（如IEEE 802.3bs的256B/257B编码）。

• 示例：

  • 100G以太网：4x25G SerDes（QSFP28光模块）。

  • 400G以太网：8x50G或4x100G SerDes（OSFP/QSFP-DD）。

(2) 子通道拆分（Sub-Rate Partitioning）

• 原理：将高速端口拆分为多个低速独立端口（需协议支持）。

• 示例：

  • 一个100G端口（4x25G SerDes）拆分为4个25G端口（Breakout模式）。

  • 400G端口拆分为4x100G或8x50G（需交换芯片和光模块支持）。

(3) 冗余与容错

• 原理：保留部分SerDes通道作为备份（如5通道绑定中4主1备）。

• 故障恢复：自动切换到备用通道（如InfiniBand的链路降级机制）。
