基于MATLAB m编程的发动机最优工作曲线计算程序(OOL)
基于MATLAB m编程的发动机最优工作曲线计算程序(OOL)，在此工作曲线下，发动机燃油消耗最A

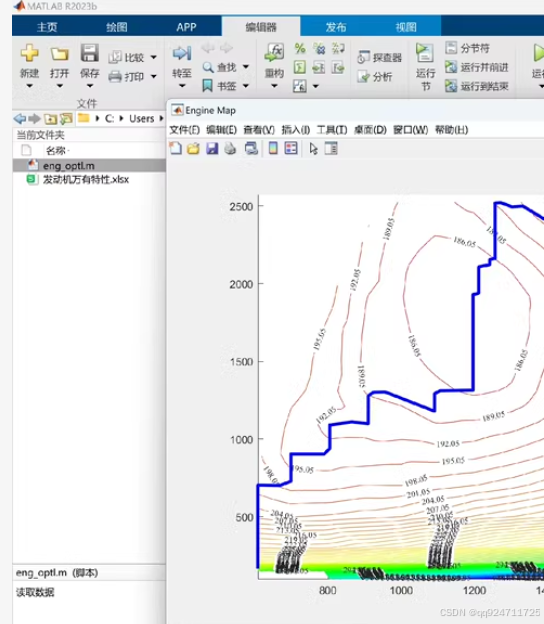

在这里插入图片描述

文章目录


为了计算发动机的最优工作曲线（Optimal Operating Line, OOL），使燃油消耗最小化，通常需要考虑发动机在不同工况下的效率和排放特性。下面提供了一个简化的MATLAB示例代码，用于展示如何基于给定的发动机效率模型来计算最优工作曲线。请注意，实际应用中，你可能需要更复杂的模型和实验数据来准确描述发动机的行为。

示例代码

该示例假设我们有一个简单的发动机模型，其中发动机效率与转速（RPM）和负荷（Load）有关。我们将使用一个虚构的数据集，并通过优化找到使燃油消耗最小的工作点集合。

% 定义参数
rpmRange = 1000:500:5000; % 发动机转速范围
loadRange = 0.2:0.1:1;    % 负荷范围 (百分比)
fuelConsumption = zeros(length(rpmRange), length(loadRange)); % 燃油消耗矩阵

% 假设的燃油消耗模型
for i = 1:length(rpmRange)
    for j = 1:length(loadRange)
        rpm = rpmRange(i);
        load = loadRange(j);

        % 简单的燃油消耗模型：假设为一个二次函数形式
        fuelConsumption(i,j) = 0.0001 * rpm^2 + 0.01 * load^2 - 0.005 * rpm * load + 10;
    end
end

% 可视化燃油消耗
figure;
surf(repmat(rpmRange', [1, length(loadRange)]), repmat(loadRange, [length(rpmRange), 1]), fuelConsumption);
xlabel('RPM');
ylabel('Load');
zlabel('Fuel Consumption');
title('Fuel Consumption Surface');
colorbar;

% 寻找最优工作曲线
minFuelPerRPM = min(fuelConsumption, [], 2); % 每个RPM下最小的燃油消耗
[~, bestLoadIdx] = min(fuelConsumption, [], 2); % 最优负荷索引

bestLoads = loadRange(bestLoadIdx); % 最优负荷值
optimalOperatingLine = table(rpmRange', bestLoads, minFuelPerRPM, 'VariableNames', {'RPM', 'BestLoad', 'MinFuelConsumption'});

% 显示最优工作曲线
disp('Optimal Operating Line:');
disp(optimalOperatingLine);

% 绘制最优工作曲线
figure;
plot(optimalOperatingLine.RPM, optimalOperatingLine.BestLoad, '-o');
xlabel('RPM');
ylabel('Best Load');
title('Optimal Operating Line');
grid on;

代码解释

  1. 定义参数：

    • rpmRange 和 loadRange 分别定义了发动机转速和负荷的范围。
    • fuelConsumption 是一个矩阵，用于存储每个 (RPM, Load) 对应的燃油消耗值。

  2. 假设的燃油消耗模型：

    • 这里使用了一个简单的二次函数模型来模拟燃油消耗。实际应用中，你需要根据具体的发动机数据或模型来替换这部分内容。

  3. 可视化燃油消耗：

    • 使用 surf 函数绘制燃油消耗曲面图，以便直观地查看不同工况下的燃油消耗情况。

  4. 寻找最优工作曲线：

    • 对于每个RPM，找到对应的最小燃油消耗及其对应的负荷。
    • 将结果存储在一个表格中，以便查看和分析。

  5. 绘制最优工作曲线：

    • 绘制RPM与最优负荷之间的关系图，以直观展示最优工作曲线。

注意事项

  • 模型准确性：上述燃油消耗模型是虚构的，仅用于演示目的。实际应用中，你应该使用基于实验数据或更复杂物理模型的燃油消耗公式。
  • 优化方法：本示例直接遍历所有可能的 (RPM, Load) 组合来寻找最优解。对于更复杂的模型或更大的参数空间，可以考虑使用数值优化算法（如fmincon、patternsearch等）进行优化。
  • 性能指标：除了燃油消耗外，实际应用中还可能需要考虑其他性能指标，如排放、响应速度等，综合评估最优工作曲线。

希望这个示例能够帮助你理解如何基于MATLAB编写程序来计算发动机的最优工作曲线。

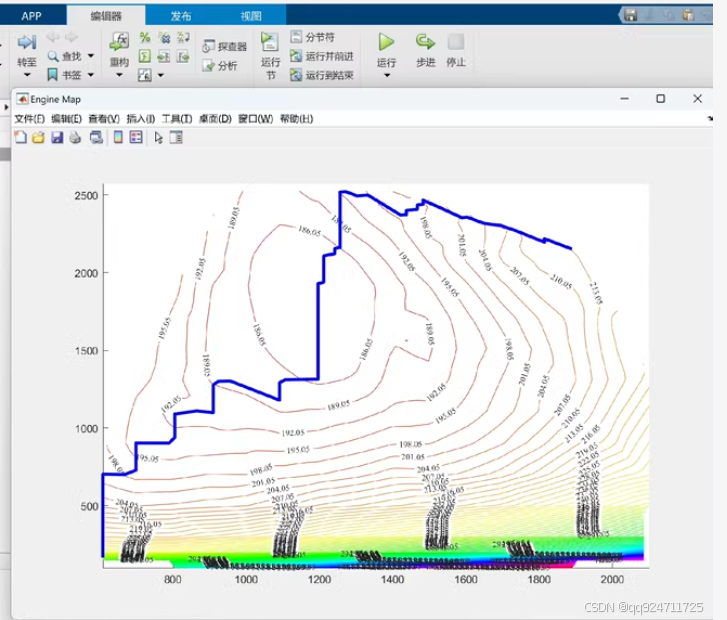

在这里插入图片描述

为了计算发动机的最优工作曲线（Optimal Operating Line, OOL），并使燃油消耗最小化，我们可以使用MATLAB来处理数据和进行优化。假设我们有一个包含发动机性能数据的Excel文件，其中包含转速（RPM）、负荷（Load）和相应的燃油消耗（Fuel Consumption）。

下面是一个完整的MATLAB代码示例，用于读取数据、计算最优工作曲线，并绘制结果。

步骤 1: 读取数据

首先，我们需要从Excel文件中读取数据。

% 读取数据
filename = '发动机万有特性.xlsx';
data = readtable(filename);

% 提取关键列
rpm = data.RPM;
load = data.Load;
fuelConsumption = data.FuelConsumption;

步骤 2: 定义网格和插值

接下来，我们将数据转换为网格形式，并进行插值以填充缺失的数据点。

% 定义网格
rpmRange = unique(rpm);
loadRange = unique(load);

% 创建网格
[RPMGrid, LoadGrid] = meshgrid(rpmRange, loadRange);

% 插值
fuelConsumptionGrid = griddata(rpm, load, fuelConsumption, RPMGrid, LoadGrid);

步骤 3: 计算最优工作曲线

通过遍历每个转速，找到对应的最小燃油消耗及其对应的负荷。

% 初始化最优工作曲线
optimalOperatingLine = [];

% 遍历每个转速
for i = 1:length(rpmRange)
    % 获取当前转速下的负荷和燃油消耗
    currentFuelConsumption = fuelConsumptionGrid(i, :);

    % 找到最小燃油消耗的索引
    [~, minIdx] = min(currentFuelConsumption);

    % 添加最优负荷和燃油消耗到最优工作曲线
    optimalOperatingLine = [optimalOperatingLine; rpmRange(i), loadRange(minIdx), currentFuelConsumption(minIdx)];
end

步骤 4: 绘制结果

最后，我们将绘制原始数据和最优工作曲线。

% 绘制原始数据
figure;
contourf(RPMGrid, LoadGrid, fuelConsumptionGrid);
colorbar;
xlabel('RPM');
ylabel('Load (%)');
title('Engine Map');

% 绘制最优工作曲线
hold on;
plot(optimalOperatingLine(:,1), optimalOperatingLine(:,2), 'b-', 'LineWidth', 2);
legend('Fuel Consumption Contours', 'Optimal Operating Line');
hold off;

完整代码

以下是完整的MATLAB代码：

% 读取数据
filename = '发动机万有特性.xlsx';
data = readtable(filename);

% 提取关键列
rpm = data.RPM;
load = data.Load;
fuelConsumption = data.FuelConsumption;

% 定义网格
rpmRange = unique(rpm);
loadRange = unique(load);

% 创建网格
[RPMGrid, LoadGrid] = meshgrid(rpmRange, loadRange);

% 插值
fuelConsumptionGrid = griddata(rpm, load, fuelConsumption, RPMGrid, LoadGrid);

% 初始化最优工作曲线
optimalOperatingLine = [];

% 遍历每个转速
for i = 1:length(rpmRange)
    % 获取当前转速下的负荷和燃油消耗
    currentFuelConsumption = fuelConsumptionGrid(i, :);

    % 找到最小燃油消耗的索引
    [~, minIdx] = min(currentFuelConsumption);

    % 添加最优负荷和燃油消耗到最优工作曲线
    optimalOperatingLine = [optimalOperatingLine; rpmRange(i), loadRange(minIdx), currentFuelConsumption(minIdx)];
end

% 绘制原始数据
figure;
contourf(RPMGrid, LoadGrid, fuelConsumptionGrid);
colorbar;
xlabel('RPM');
ylabel('Load (%)');
title('Engine Map');

% 绘制最优工作曲线
hold on;
plot(optimalOperatingLine(:,1), optimalOperatingLine(:,2), 'b-', 'LineWidth', 2);
legend('Fuel Consumption Contours', 'Optimal Operating Line');
hold off;

运行与测试

  1. 确保你有一个名为 发动机万有特性.xlsx 的Excel文件，其中包含 RPM、Load 和 FuelConsumption 列。
  2. 将上述代码保存为一个 .m 文件，例如 eng_optl.m。
  3. 在MATLAB中运行该脚本。

希望这个示例能够帮助你理解和实现发动机最优工作曲线的计算。在这里插入图片描述
为了计算发动机的最优工作曲线（Optimal Operating Line, OOL），并使燃油消耗最小化，我们可以使用MATLAB来处理数据和进行优化。假设我们有一个包含发动机性能数据的Excel文件，其中包含转速（RPM）、负荷（Load）和相应的燃油消耗（Fuel Consumption）。

下面是一个完整的MATLAB代码示例，用于读取数据、计算最优工作曲线，并绘制结果。

步骤 1: 读取数据

首先，我们需要从Excel文件中读取数据。

% 读取数据
filename = '发动机万有特性.xlsx';
data = readtable(filename);

% 提取关键列
rpm = data.RPM;
load = data.Load;
fuelConsumption = data.FuelConsumption;

步骤 2: 定义网格和插值

接下来，我们将数据转换为网格形式，并进行插值以填充缺失的数据点。

% 定义网格
rpmRange = unique(rpm);
loadRange = unique(load);

% 创建网格
[RPMGrid, LoadGrid] = meshgrid(rpmRange, loadRange);

% 插值
fuelConsumptionGrid = griddata(rpm, load, fuelConsumption, RPMGrid, LoadGrid);

步骤 3: 计算最优工作曲线

通过遍历每个转速，找到对应的最小燃油消耗及其对应的负荷。

% 初始化最优工作曲线
optimalOperatingLine = [];

% 遍历每个转速
for i = 1:length(rpmRange)
    % 获取当前转速下的负荷和燃油消耗
    currentFuelConsumption = fuelConsumptionGrid(i, :);

    % 找到最小燃油消耗的索引
    [~, minIdx] = min(currentFuelConsumption);

    % 添加最优负荷和燃油消耗到最优工作曲线
    optimalOperatingLine = [optimalOperatingLine; rpmRange(i), loadRange(minIdx), currentFuelConsumption(minIdx)];
end

步骤 4: 绘制结果

最后，我们将绘制原始数据和最优工作曲线。

% 绘制原始数据
figure;
contourf(RPMGrid, LoadGrid, fuelConsumptionGrid);
colorbar;
xlabel('RPM');
ylabel('Load (%)');
title('Engine Map');

% 绘制最优工作曲线
hold on;
plot(optimalOperatingLine(:,1), optimalOperatingLine(:,2), 'b-', 'LineWidth', 2);
legend('Fuel Consumption Contours', 'Optimal Operating Line');
hold off;

完整代码

以下是完整的MATLAB代码：

% 读取数据
filename = '发动机万有特性.xlsx';
data = readtable(filename);

% 提取关键列
rpm = data.RPM;
load = data.Load;
fuelConsumption = data.FuelConsumption;

% 定义网格
rpmRange = unique(rpm);
loadRange = unique(load);

% 创建网格
[RPMGrid, LoadGrid] = meshgrid(rpmRange, loadRange);

% 插值
fuelConsumptionGrid = griddata(rpm, load, fuelConsumption, RPMGrid, LoadGrid);

% 初始化最优工作曲线
optimalOperatingLine = [];

% 遍历每个转速
for i = 1:length(rpmRange)
    % 获取当前转速下的负荷和燃油消耗
    currentFuelConsumption = fuelConsumptionGrid(i, :);

    % 找到最小燃油消耗的索引
    [~, minIdx] = min(currentFuelConsumption);

    % 添加最优负荷和燃油消耗到最优工作曲线
    optimalOperatingLine = [optimalOperatingLine; rpmRange(i), loadRange(minIdx), currentFuelConsumption(minIdx)];
end

% 绘制原始数据
figure;
contourf(RPMGrid, LoadGrid, fuelConsumptionGrid);
colorbar;
xlabel('RPM');
ylabel('Load (%)');
title('Engine Map');

% 绘制最优工作曲线
hold on;
plot(optimalOperatingLine(:,1), optimalOperatingLine(:,2), 'b-', 'LineWidth', 2);
legend('Fuel Consumption Contours', 'Optimal Operating Line');
hold off;

运行与测试

  1. 确保你有一个名为 发动机万有特性.xlsx 的Excel文件，其中包含 RPM、Load 和 FuelConsumption 列。
  2. 将上述代码保存为一个 .m 文件，例如 eng_optl.m。
  3. 在MATLAB中运行该脚本。

希望这个示例能够帮助你理解和实现发动机最优工作曲线的计算。
