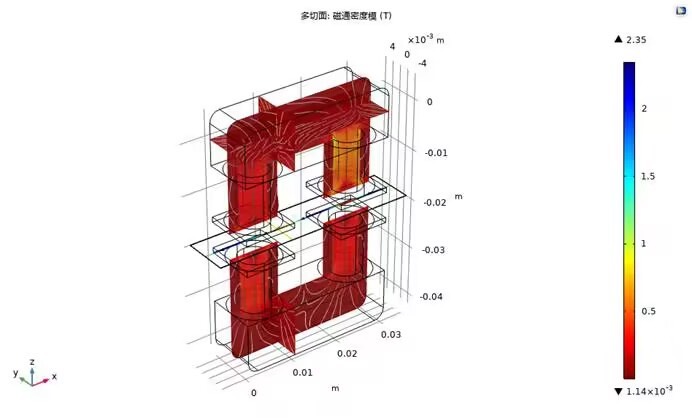

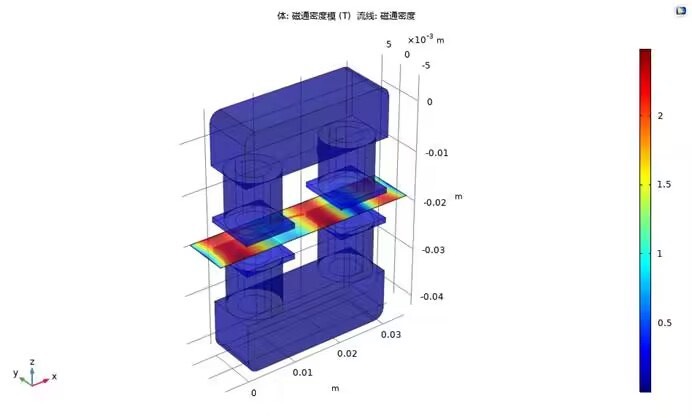

comsol感性线圈对铁板电磁力的计算模型，可以得到铁板内部的电磁场和电磁力的分布，

在工业电磁场仿真中，感性线圈与金属板的相互作用是常见课题。比如电磁制动器、感应加热设备的设计，核心需求就是计算铁板内部电磁力的分布。COMSOL的AC/DC模块提供了现成的解决方案，但实际操作时总会遇到几个魔鬼细节。

先看模型框架：线圈用多匝导线简化建模，铁板作为导体设置非线性磁材料。这里有个容易被忽略的设定——线圈激励类型的选择。如果直接给线圈加载电流，可能会漏掉趋肤效应的影响。更合理的做法是通过电路接口耦合，用电压源驱动并考虑线圈电阻。代码层面体现为物理场接口的交叉引用：

// COMSOL模型树节点示例
physics.create("emw", "ElectromagneticWaves");
physics.create("cir", "Circuit");
physics.create("mfnc", "MagneticFieldsNoCurrents");

这种组合既能计算线圈的阻抗变化，又能准确捕捉铁板中的涡流分布。

处理铁磁材料时，B-H曲线的输入直接影响力场计算精度。实测遇到过某型号低碳钢的仿真结果比实测值低40%，最后发现是材料库的B-H曲线在饱和区斜率设置不合理。手动导入实测数据更稳妥：

% 材料属性导入示例
material = mphgetmaterial(model);
material.property('B', 'userdef', [0,0; 500,1.2; 1000,1.5]);
material.property('H', 'userdef', [0,0; 500,600; 1000,2000]);

注意磁滞效应是否需要考虑。对于50Hz工频应用，准静态假设下可以忽略，但高频场景必须启用损耗计算。

comsol感性线圈对铁板电磁力的计算模型，可以得到铁板内部的电磁场和电磁力的分布，

电磁力计算的关键在于洛伦兹力法与虚功法的选择。前者直接积分体积力密度（J×B），适合导体区域；后者通过能量变化计算力，更适合边界受力分析。有个取巧的方法是在后处理中同时计算两种结果：

// 派生值设置
dataset = model.result().dataset("Study1/Solution1");
force_lorentz = model.result().numerical().create("force_lorentz", "Global");
force_lorentz.set("expr", "emw.LorentzForcex");
force_virtual = model.result().numerical().create("force_virtual", "Global");
force_virtual.set("expr", "emw.Fx_vw");

对比两者差值能验证模型的收敛性。曾有个案例显示虚功法结果比洛伦兹力大15%，排查发现是网格在铁板边缘不够密，导致电流密度计算失真。

当需要批量计算不同气隙下的电磁力时，可以用COMSOL的App开发器制作参数化工具。有个隐藏技巧：在批量求解前关闭自动重绘，速度能提升3倍以上：

// 参数化扫描优化
model.study("std1").feature("param").set("plot", "off");
model.sol("sol1").feature("s1").set("plot", "off");

最后别忘了力结果的单位校验——遇到过因为模型尺寸单位设置错误，导致电磁力被放大1000倍的惨案。建议添加验证步骤：对比单个线圈的静态受力与安培力公式估算值是否量级相符。

电磁力云图的可视化也有讲究。铁板内部的力矢量图虽然酷炫，但实际工程更关注法向力的分布是否均匀。用截面线图配合颜色映射，能更直观发现局部过载区域。某个起重机电磁铁案例中，正是这种方法发现了边缘磁通集中导致的应力峰值，避免了原型机的结构失效。
