ADP5071 芯片中的升压功能是通过Boost（升压）拓扑结构实现的，这是一种经典且高效的 DC-DC 升压方式。下面我从物理原理、芯片内部控制、关键器件的作用等角度，完整解释它是怎么实现升压的。

—

一、基本原理：什么是 Boost 升压？

Boost 升压的核心思想是：
通过电感先“储能”再“释放”，将输入电压提升到比 VIN 更高的电压输出。

这个过程依靠的是两个工作阶段反复交替进行：

1. 开关导通阶段（MOSFET 导通）
   电流从输入 VIN → 电感 → MOSFET → 地
   电感开始储能，电流线性上升，输出端由输出电容单独供电

2. 开关关闭阶段（MOSFET 关断）
   电感两端电压极性反转
   储能从电感 → 二极管 → 输出电容和负载
   电感释放能量，此时输出电压由输入电压 + 电感电压叠加而成，电压被提升

通过控制这个开关（MOSFET）的频率和导通时间，可以稳定维持高于输入的输出电压。

—

二、ADP5071 是如何实现这个过程的？

1. 储能元件：L1 电感
   负责在导通阶段储存电流能量，在关闭阶段释放能量
   电感的设计值决定了升压能力和电流纹波大小

2. 控制开关：SW1 引脚内部集成 MOSFET
   由 BOOST PWM CONTROL 控制开关管的导通时间（占空比）

3. 二极管：D1
   允许电感能量在关闭阶段导向输出端，同时阻断反向电流流回 MOSFET

4. 输出滤波电容：COUT1
   平滑输出电压，减少电压纹波

5. 反馈路径：RFT1 / RFB1 → FB1
   将输出电压采样为一个低电压信号送入误差放大器

6. 误差放大器 + PWM 控制

   • 比较输出反馈电压与内部参考 REF1（约 0.8V）

   • 输出误差信号到 BOOST PWM 控制器

   • 动态调整 MOSFET 的开关占空比，实现输出电压的稳定调节

—

三、控制机制细节

1. 当负载变大或输出电压下降时

   • 误差电压增加 → 占空比加大

   • MOSFET 导通时间增加 → 电感储能时间延长

   • 更多能量输送到输出 → 输出电压提升回目标值

2. 当负载变小或输出电压上升时

   • 误差电压减小 → 占空比变小

   • MOSFET 导通时间缩短 → 输出功率降低

   • 输出电压下降回设定目标

整个过程通过反馈系统形成闭环自动调节，输出电压非常稳定。

—

四、升压能提升多少电压？

通过控制占空比，可以把输出电压提升到远高于输入电压的水平。理想公式为：

VOUT = VIN / (1 - D)

D 是占空比（导通时间 / 周期总时间），比如 D = 0.7，理论输出可达 VIN 的 3.33 倍
ADP5071 的设计允许输出升压最高可达 39V。

—

五、芯片升压的高级功能

1. SLEW 引脚可设置 MOSFET 开关斜率，优化 EMI 和效率

2. 支持同步频率控制（SYNC/FREQ），便于多通道协同工作

3. 支持软启动（SS 引脚），防止上电冲击

4. 内部过流、过压、热保护，提升系统可靠性

5. 内置误差放大器补偿接口（COMP1），可外接 RC 网络优化反馈稳定性

—

总结：

ADP5071 的升压实现基于典型的 Boost 拓扑结构，通过内部 MOSFET 控制电感储能释放，外加精密反馈调节系统，使芯片能够高效、稳定地将低电压提升为高电压输出。你只需要设计好电感、电容、二极管和反馈电阻，就可以实现可控的升压功能。

我们用一个具体的例子来模拟 ADP5071 在 Boost 升压模式下的运行过程，重点讲清楚：

• 电感 L1 是怎么储能和放能的

• MOSFET 是如何导通和关断

• 占空比是如何影响输出电压

• 电感电流波形如何变化

——

一、假设的系统参数：

• 输入电压 VIN = 5V

• 目标输出电压 VOUT = 12V

• 输出负载电流 IOUT = 0.3A

• 选用开关频率 fSW = 1.2 MHz

• 选用肖特基二极管压降 V_DIODE ≈ 0.4V

——

二、步骤 1：计算占空比（D）

根据 Boost 理想占空比公式：

DUTY = (VOUT - VIN + V_DIODE) / (VOUT + V_DIODE)
= (12 - 5 + 0.4) / (12 + 0.4)
= 7.4 / 12.4 ≈ 0.5968 ≈ 60%

这意味着：每个周期中，MOSFET 导通 60% 的时间，关断 40%。

——

三、步骤 2：MOSFET 和电感的工作过程

1. 导通阶段（60% 时间）

   • MOSFET 导通，SW1 接地

   • 电流路径：VIN → 电感 L1 → MOSFET → PGND

   • 电感上电压为 VIN，电流线性上升

   • 输出端靠输出电容 COUT1 给负载供电

2. 关断阶段（40% 时间）

   • MOSFET 关断，SW1 断开

   • 电感极性反转，电流流向二极管 D1 → 输出端

   • 电感把储存的能量释放给 COUT1 和负载

   • 电感上电压为 VOUT + V_DIODE - VIN，为正向

   • 电流线性下降

循环往复，保持输出电压稳定在 12V。

——

四、步骤 3：估算导通时间 tON 和电感电流波动 ΔIL

tON = D / fSW
= 0.6 / 1.2 MHz ≈ 500ns

设电感 L1 = 22 µH，计算 ΔIL：

ΔIL = VIN × tON / L1
= 5V × 500ns / 22µH
≈ 113.6mA

这表示：电感电流从最低点到最高点波动约 113mA，是一个三角波。

如果平均输入电流 IIN = IOUT / (1 - D)
≈ 0.3 / (1 - 0.6) = 0.75A

那么电感电流范围大约在：

最低电流：0.75 - 0.056 = 0.694A
最高电流：0.75 + 0.056 = 0.806A

—

五、电流波形形象理解：

• 每个周期内，电感电流呈“锯齿形”波动： 上升（储能）——下降（释放）

• 占空比越高，导通时间越长，升压能力越强，但也越不稳定

• 为了保持连续导通模式（CCM），电感电流不能降到 0

—

六、芯片如何控制这个过程？

芯片内部的控制逻辑如下：

1. 通过反馈（FB1）判断输出电压是否偏离目标

2. 若输出电压低 → 占空比自动加大 → tON 增加 → 提升输出

3. 若输出电压高 → 占空比自动减小 → tON 减少 → 稳定输出

4. 整个过程每秒循环一百多万次（fSW = 1.2 MHz）

PWM 控制器通过这种闭环控制，实时调节 MOSFET 的开关行为，达到升压且稳定输出的目的。

—

七、总结：

我们通过模拟 ADP5071 的升压过程看到：

• 电感储能 → 开关控制释放 → 输出提升

• MOSFET 开关控制占空比，调节输出功率

• 电感电流呈锯齿波变化，不能太大也不能太小

• 输出电压波动通过反馈控制回路不断被修正

• 最终实现稳定、高效的升压供电

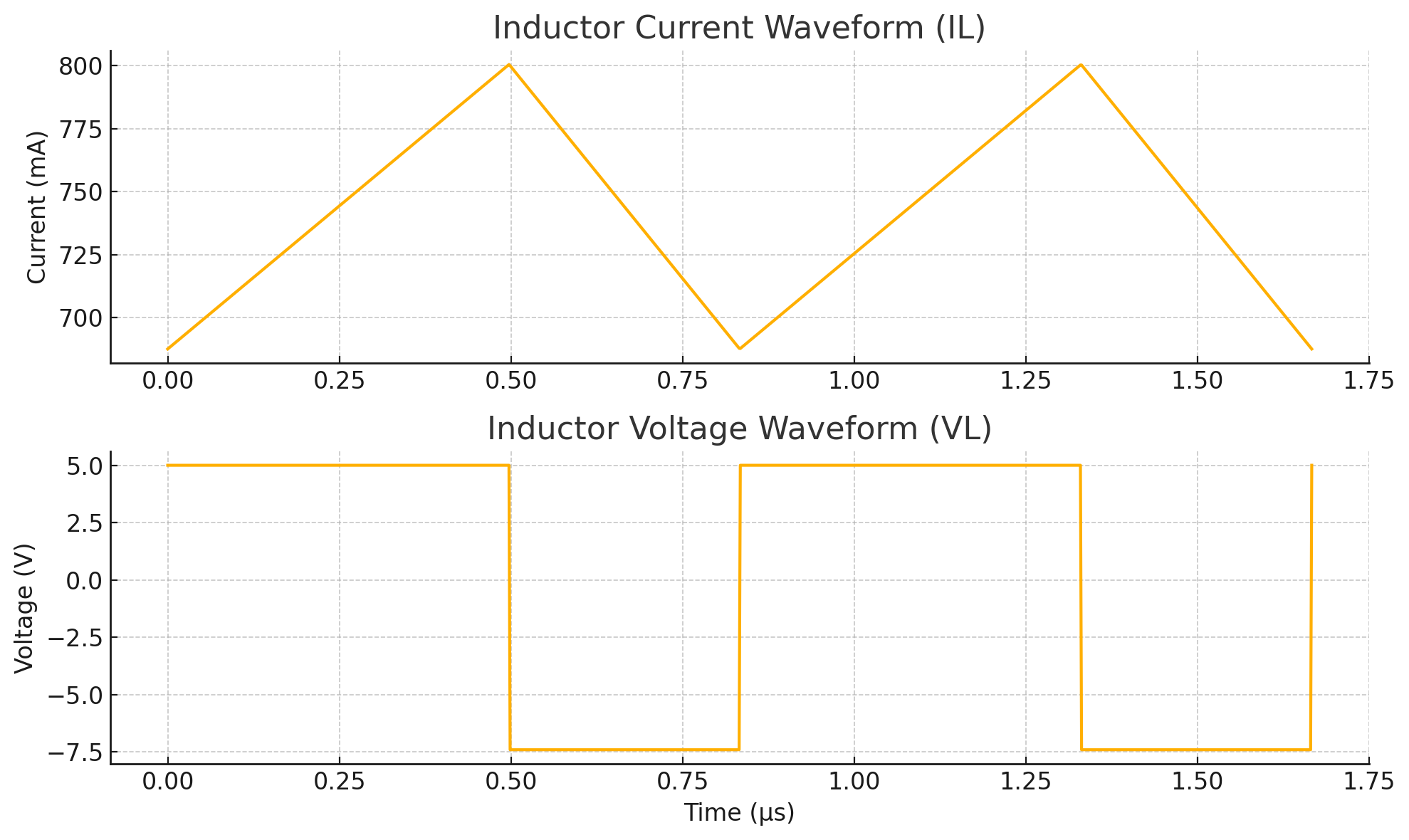

这张图展示了 ADP5071 芯片在 Boost 升压模式下的两个关键波形，分别是电感电流（IL）和电感电压（VL）随时间的变化：

上图是电感电流波形（单位：毫安）：

• 电流呈锯齿形波动，这是典型的连续导通模式（CCM）。

• 导通期间（约 0~0.5 微秒）：MOSFET 开启，电流线性上升，电感储能。

• 关断期间（约 0.5~0.83 微秒）：MOSFET 关闭，电感释放能量，电流线性下降。

下图是电感电压波形（单位：伏）：

• MOSFET 导通时，电感两端电压为正（约 5V）。

• MOSFET 关断时，电感两端电压为负（约 -7.6V），代表电感在释放能量给输出端。

这两个波形是 Boost 升压过程的核心反映：通过切换开关管，周期性地让电感储能与放能，从而将输入电压抬升至所需的高输出电压。整个调节由芯片的 PWM 控制器根据反馈电压自动完成。

整个升压过程之所以能够自动调节并稳定输出电压，关键就在于 ADP5071 芯片内部的 PWM 控制器 + 反馈控制系统（闭环反馈）。我来一步步清晰解释这个过程：

——

一、系统的目标

ADP5071 的目标是：无论负载电流如何变化，输出电压都要稳定等于用户设定的目标值，比如 12V、15V、18V 等。

——

二、如何知道电压达标了没有？——靠反馈（FB1 引脚）

1. 在输出端连接一个电阻分压器（RFT1 / RFB1），把输出电压按比例缩小

2. 这个缩小后的电压被送入 FB1 引脚

3. 芯片内部将 FB1 电压和内部参考电压 REF1（约 0.8V）进行比较

例子：你想要输出 12V，可以选 RFT1 和 RFB1 让分压结果等于 0.8V
如果实际输出电压低了，FB1 也会低于 0.8V → 芯片判断：电压不够
如果输出电压高了，FB1 会高于 0.8V → 芯片判断：电压过高

——

三、误差放大器（Error Amp）的作用

FB1 电压 和 参考电压 REF1 的差值会送入误差放大器，输出一个误差信号。

这个误差信号：

• 是高电平 → 表示输出偏低，需要提升能量 → 增加占空比（tON时间变长）

• 是低电平 → 表示输出偏高，需要减少能量 → 减少占空比（tON时间变短）

这个误差信号输出到 COMP1 引脚，你还可以通过这个引脚外接 RC 补偿网络来优化系统的响应速度和稳定性。

——

四、PWM 控制器如何利用这个误差？

PWM 控制器会使用误差放大器的输出来动态调节 MOSFET 的导通时间（占空比）：

1. 输出电压偏低
   → FB1 < 0.8V
   → 误差信号升高
   → PWM 增加 MOSFET 的导通时间 tON
   → 电感获得更多能量，输出电压提升

2. 输出电压偏高
   → FB1 > 0.8V
   → 误差信号降低
   → PWM 缩短导通时间
   → 输出能量减少，电压下降

整个过程以开关频率（1.2MHz 或 2.4MHz）高速运行，每秒百万次微调，确保输出电压稳定。

——

五、这个过程属于“闭环反馈控制”

它具备三个核心特征：

1. 实时采样（FB1）

2. 实时比较并计算误差（误差放大器）

3. 实时调节执行器（PWM 控制 MOSFET）

这样的结构确保了即使负载电流波动、输入电压波动，输出都能稳稳维持在设定电压。

——

六、整个控制链条总结：

输出电压
→ 电阻分压后输入 FB1
→ 和 REF1 进行比较
→ 得到误差 → 输入误差放大器
→ 误差放大器输出控制信号到 COMP1
→ 控制 PWM 控制器调节 MOSFET 的导通时间
→ MOSFET 控制电感的能量输入量
→ 改变输出电压
→ 再次反馈到 FB1 → 周期性修正 → 输出稳定

——

七、最终效果

你只需要设定好输出电压分压比（RFT1、RFB1）和补偿网络（RC1、CC1），ADP5071 会自动完成所有控制逻辑：

• 实现稳定的升压输出

• 快速响应负载变化

• 防止震荡或电压过冲

如何为 ADP5071 芯片的升压输出（Boost 输出）设计反馈电阻 RFT1 和 RFB1？以设定你想要的输出电压，比如 15V。

这个计算过程其实非常简单，只要掌握一条公式：

—

一、基本公式（Boost 输出 FB1 引脚）

输出电压 VOUT 与反馈分压电阻关系为：

  VOUT = VFB1 × (1 + RFT1 / RFB1)

其中：

• VOUT 是你想要的输出电压（这里是 15V）

• VFB1 是 FB1 引脚的参考电压，芯片内部设定为 0.8V（固定值）

• RFT1 是从输出到 FB1 的电阻

• RFB1 是从 FB1 到地的电阻

—

二、代入数值，计算电阻比值

我们要设定 VOUT = 15V，代入公式：

  15 = 0.8 × (1 + RFT1 / RFB1)
  15 / 0.8 = 1 + RFT1 / RFB1
  18.75 = 1 + RFT1 / RFB1
  RFT1 / RFB1 = 17.75

也就是说：上面的电阻（RFT1）必须是下面电阻（RFB1）的 17.75 倍

—

三、选一个标准电阻搭配

实际中你不能任意取值，而要选“标准电阻”，我们通常从 RFB1 开始选：

1. 设定 RFB1 = 10kΩ
    → RFT1 = 10kΩ × 17.75 = 177.5kΩ
    → 你可以选择标准值：178kΩ 或 180kΩ

2. 或者设定 RFT1 = 180kΩ
    → RFB1 = 180kΩ / 17.75 = 10.14kΩ
    → 你可以选择标准值：10kΩ（误差较小）

—

四、检查误差（确认实际输出）

再验证实际输出是多少：

  VOUT = 0.8 × (1 + 180k / 10k) = 0.8 × 19 = 15.2V
这个误差在容差范围内（±1%），完全可以接受

—

五、建议

1. 选电阻值时确保 FB 电流不太小，一般要求：   IFB = VFB1 / RFB1 ≈ 0.8V / 10k = 80µA（推荐大于 20µA）

2. 建议使用 1% 精度的贴片电阻，提升电压精度稳定性

3. 如果你需要更精确的电压，比如误差控制在 ±0.1V，建议调节到非整数值，或使用可调电阻进行微调

—

总结：

计算步骤很简单，只需记住公式：   VOUT = 0.8 × (1 + RFT1 / RFB1)
  你只要固定一个电阻，算出另一个，就能设定出想要的输出电压
  目标是让 RFT1 / RFB1 = (VOUT / 0.8) - 1
