3D-IC技术：芯片集成的新范式

在消费电子、通信、计算和汽车等众多领域，对更高性能、更低功耗设备的需求持续攀升。为了应对这一趋势，集成电路（IC）设计正从传统的二维平面向三维立体架构演进——3D-IC技术应运而生，成为行业关注的焦点。

什么是3D-IC技术？

3D-IC是一类多芯片集成电路封装技术的总称。其核心思想是将多个半导体芯片（业内常称为“芯粒”）通过两种方式组合：要么并排布置在同一个中介层上（称为2.5D-IC），要么垂直堆叠起来（称为3D-IC）。这些芯粒之间依靠硅通孔（TSV）和硅中介实现互连。TSV是穿过硅中介的垂直导电通道，如同打通各层之间的“电梯”，能够显著缩短互连长度、降低寄生电容、提高信号带宽，从而提升系统整体性能。

借助3D-IC技术，逻辑芯片、存储器、传感器、微机电系统（MEMS）等不同工艺、不同功能的芯片可以被“异构集成”在一个紧凑的封装内，实现更高的性能、更低的功耗和更小的物理尺寸。

为什么3D-IC是更好的选择？

长期以来，片上系统（SoC）一直是IC设计师的理想方案，因为它能将所有功能集成于单一芯片，带来高性能和丰富的功能。然而，SoC本质上是单芯片集成，随着功能增多，其局限性也日益凸显：

• 尺寸限制：所有组件必须挤在同一芯片上，芯片面积限制了可集成的元件数量和类型。

• 成本与复杂度：SoC需要整个芯片采用最先进的制造工艺，导致成本高昂、生产复杂，尤其在大批量时可能影响商业可行性。

• 功耗与散热：高密度集成使功耗密度增加，热量集中，可能导致性能下降。

• 灵活性与升级性差：任何功能升级都需重新设计整颗芯片，难以快速响应市场变化。

正是这些瓶颈，促使设计人员转向更具革命性的3D-IC设计。与传统的2D-IC相比，3D-IC具有多重优势：性能更高、功耗更低、外形更小，同时支持异构集成，空间利用率和电气性能都得到提升。

3D-IC的实现依赖于硅中介和TSV。硅中介是一层薄硅片，作为多个裸片（芯片）的公共基板，通过微凸块和垂直TSV实现芯片间的高密度互连。相比2D-IC，这种结构带来了更好的散热、更低的功耗、更高的集成密度和更优的电气特性。

3D-IC设计面临的多物理场挑战

尽管3D-IC优势突出，但其复杂的堆叠结构和密集的互连也引入了一系列多物理场挑战——即多种物理现象相互交织、相互影响的问题，主要包括传热、电迁移、应力应变和热膨胀。

热膨胀与应力翘曲

3D-IC中使用了多种材料（硅、金属、介质等），它们的热膨胀系数不同。当温度变化时，各层材料膨胀幅度不一，会产生机械应力和翘曲，影响芯片性能和可靠性。

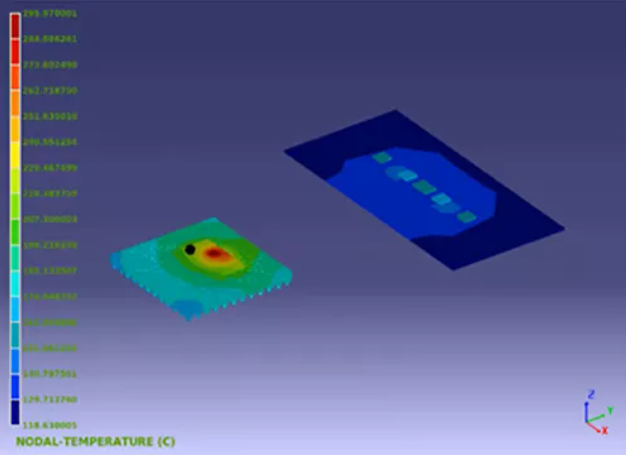

       多芯片3D-IC系统中的热分布

传热与自热效应

由于晶体管和其他元件密度极高，且多层堆叠，热量难以散出，大量热能滞留在系统内部，导致温度升高，这种现象称为自热。此外，3D-IC中包含数十亿个元件，通过长互连线相连，这些连线在电流通过时产生的焦耳热进一步推高温度。因此，设计时必须对热源进行精确监控和分析，确保芯片可靠运行。

电迁移

电迁移是指电子在导体中运动时，与金属原子发生动量交换，导致原子逐渐迁移，形成空洞或小丘，最终造成电路断路或短路。由于3D-IC中电流密度高、结构紧凑，电迁移风险尤为突出，必须通过可靠性验证来防范。

电源与信号完整性电源完整性（PI）和信号完整性（SI）始终是IC设计的核心问题。3D-IC复杂的几何结构使PI/SI分析更加困难，而且功耗与温度之间存在耦合关系：不同模块功耗不同，产生局部温度差异，反过来又影响电路的电气行为。设计人员需要综合考虑这些多物理场效应，才能优化系统的电源完整性。

仿真工具：应对挑战的关键

面对上述多物理场挑战，传统的设计方法已力不从心，必须借助先进的仿真工具进行预测和验证。

• Ansys RedHawk-SC Electrothermal提供了针对3D-IC（含硅中介）的热仿真能力。它可以对设计的几何结构和材料属性进行建模，仿真传热过程，分析温度分布和散热路径，帮助工程师确保设计符合热性能规范。

• Ansys RedHawk-SC支持电迁移可靠性签核，使工程师能够在设计阶段就发现并解决电迁移问题，避免反复流片试错。

• 对于电源完整性，Ansys工具能够生成各模块的电源模型，对整个系统进行行为仿真，帮助设计人员克服多物理场耦合带来的复杂性，确保信号完整性和电源完整性满足要求。

结语

3D-IC技术正在重塑芯片集成的范式，以更小的物理尺寸带来性能、功耗和灵活性的全面提升。然而，它的成功离不开对多物理场挑战的深入理解和有效应对。借助Ansys等业界领先的仿真工具，工程师可以全面分析3D-IC的热、力、电特性，在设计阶段排除隐患，确保最终产品达到预期的性能与可靠性标准。随着3D-IC应用日益广泛，掌握这些仿真技术将成为设计团队的核心竞争力。
