2、项目介绍：

摘要
随着自动驾驶技术的快速发展，无人车障碍物规避成为确保车辆安全行驶的关键技术之一。本文提出了一种基于自适应模型预测控制（Adaptive Model Predictive Control, AMPC）的无人车障碍物规避算法，并详细阐述了其原理和实现过程。AMPC算法能够根据车辆自身状态和环境变化自适应地调整控制策略，从而提高无人车在复杂动态环境下的鲁棒性和安全性。本文首先介绍了AMPC的基本原理和算法流程，然后重点分析了其在无人车障碍物规避中的应用，包括模型建立、代价函数设计、约束条件设定以及算法优化等关键环节。最后，通过Matlab仿真实验验证了所提方案的可行性和有效性，并给出了相应的Matlab源码实现。

一、引言
无人车技术作为智能交通系统的重要组成部分，近年来受到了广泛的关注和研究。在无人车行驶过程中，障碍物规避是确保车辆安全的关键环节。传统的障碍物规避算法，如基于规则的控制和基于潜在场的算法，在处理复杂动态环境时存在局限性，难以兼顾安全性、舒适性和效率。模型预测控制（MPC）凭借其能够预测未来系统状态并优化控制序列的特点，成为解决这一问题的有力工具。然而，传统的MPC算法通常依赖于精确的系统模型，而在实际应用中，无人车的系统模型往往存在不确定性和时变性。因此，自适应模型预测控制（AMPC）通过在线辨识或学习更新系统模型，使其能够适应环境变化，提高了控制系统的鲁棒性和适应能力。

二、自适应模型预测控制无人车障碍物规避
无人车技术作为智能驾驶领域的核心，其安全性和可靠性一直备受关注。在复杂的交通环境中，无人车需要能够实时感知周围环境，准确预测障碍物动态，并作出合理的避障决策。自适应模型预测控制（AMPC）作为一种先进的控制策略，为无人车障碍物规避提供了有效的解决方案。

2.1 环境感知
环境感知是无人车障碍物规避的基石。无人车通过搭载多种传感器，如激光雷达、摄像头、毫米波雷达等，收集周围环境的实时数据。激光雷达以其高精度的距离和速度测量能力，成为无人车环境感知的重要工具。它能够扫描周围环境，生成点云数据，进而构建出三维地图，为无人车提供准确的空间位置信息。

摄像头则负责识别物体的形状、颜色等特征，为无人车提供丰富的视觉信息。通过图像处理算法，摄像头可以检测出道路上的车辆、行人、交通标志等关键元素，为无人车的决策提供依据。

除了激光雷达和摄像头，无人车还可能配备其他传感器，如超声波传感器、红外线传感器等，以获取更全面的环境信息。这些传感器相互协作，共同构建起无人车的环境感知系统，为后续的障碍物规避提供坚实的基础。

2.2 动态建模
在环境感知的基础上，无人车需要建立车辆运动模型来描述自身的运动状态。车辆运动模型通常包括车辆动力学模型以及对道路、交通规则的考虑。

2.2.1 车辆动力学模型
车辆动力学模型是描述车辆运动规律的基础。本文采用自行车模型来简化无人车的运动学特性。自行车模型假设车辆左右两侧的轮胎具有相同的侧偏特性，且忽略车辆的垂向运动和俯仰运动，只考虑车辆在平面内的运动。

自行车模型的数学表达式如前文所述，其中x, y为车辆坐标，ψ为航向角，v为车速，δ为转向角，L为轴距，β为滑移角。该模型通过简单的数学公式描述了车辆的运动状态，为后续的预测控制提供了便利。

然而，自行车模型毕竟是一种简化模型，无法完全反映车辆的实际运动情况。在实际应用中，可能需要考虑更复杂的车辆动力学特性，如轮胎的非线性侧偏特性、车辆的悬架系统、驱动系统等。这些因素的引入将使得车辆动力学模型更加复杂，但也能更准确地描述车辆的运动状态。

2.2.2 预测模型
预测模型是AMPC算法的核心组成部分，它用于估计未来障碍物的位置和动态。基于当前传感器数据和环境信息，可以采用多种方法对障碍物的运动轨迹进行预测。

卡尔曼滤波是一种常用的预测方法，它利用线性系统的状态方程和观测方程，通过递推算法估计系统的状态。然而，卡尔曼滤波适用于线性系统，对于非线性系统则效果不佳。因此，在无人车障碍物规避中，如果障碍物的运动轨迹呈现非线性特性，则需要采用其他预测方法。

粒子滤波是一种适用于非线性系统的预测方法，它通过蒙特卡洛方法模拟系统的状态分布，并利用观测数据对状态分布进行更新。粒子滤波能够处理非线性、非高斯分布的系统，具有较强的适应性和鲁棒性。在无人车障碍物规避中，可以采用粒子滤波对障碍物的运动轨迹进行预测，以提高预测的准确性。

预测时域的长度是预测模型中的一个重要参数，它决定了预测的未来时间段的长短。过短的预测时域可能无法提前规避障碍物，导致无人车与障碍物发生碰撞；而过长的预测时域则可能增加计算负担，降低系统的实时性。因此，在实际应用中，需要根据无人车的行驶速度和周围环境的复杂性等因素来合理设置预测时域的长度。

2.3 预测控制
在建立了车辆动力学模型和预测模型之后，就可以运用AMPC算法进行预测控制了。AMPC算法的核心思想是基于预测模型对未来一段时间内的系统状态进行预测，并通过优化目标函数来求解最优控制序列。

2.3.1 代价函数设计
代价函数是AMPC算法中的关键组成部分，它用于衡量系统状态与控制目标之间的偏差以及控制量的大小。一个合理的代价函数应该能够综合考虑轨迹跟踪误差、控制量大小、与障碍物的距离等多个因素，以权衡安全性、舒适性和效率。

前文给出的代价函数是一个典型的表达式，其中xk为预测状态，xref,k为参考状态，uk为控制量，dk为与最近障碍物的距离，ρ和γ为权重系数。通过调整权重系数的大小，可以改变代价函数对各因素的重视程度，从而得到不同的控制效果。

2.3.2 约束条件设定
在AMPC算法中，除了设计代价函数外，还需要设定约束条件来限制系统的状态和控制量。约束条件的设定需要考虑车辆的物理限制和安全要求。

例如，车辆的速度、加速度和转向角度等都需要在一定范围内变化，以确保车辆的稳定性和安全性。同时，与障碍物的安全距离也是一个重要的约束条件，它决定了无人车与障碍物之间的最小距离，以防止发生碰撞。

2.3.3 优化求解
在设定了代价函数和约束条件后，就可以利用合适的优化算法来求解代价函数的最小值了。常用的优化算法包括二次规划、非线性规划等。

在Matlab中，可以使用优化工具箱中的quadprog函数进行二次规划求解。该函数能够处理具有线性或二次代价函数以及线性或二次约束条件的优化问题，具有较高的求解效率和准确性。

通过优化求解，可以得到最优控制序列，即未来一段时间内无人车的控制输入。这个控制序列将作为无人车的行驶指令，被发送到车辆的执行系统。

2.4 自适应更新
在实际应用中，无人车所处的环境是不断变化的，如路面状况、天气变化等因素都可能对无人车的行驶产生影响。因此，控制器需要不断学习和适应新的环境条件，以保证控制效果的持续有效。

在线模型辨识是AMPC算法中的关键环节，它用于实时更新预测模型和车辆动力学模型的参数。常用的在线模型辨识算法包括递归最小二乘法（RLS）、卡尔曼滤波等。这些算法能够利用实时的传感器数据和环境信息，对模型参数进行在线估计和更新，以提高模型的准确性和适应性。

2.5 决策执行
计算出的最优控制指令需要被发送到车辆的执行系统，如转向电机、制动系统和加速踏板等。这些执行系统将根据控制指令调整车辆的运动状态，使车辆按照预设的轨迹规避障碍。

在执行过程中，需要确保执行系统的准确性和响应速度。如果执行系统存在延迟或误差，可能导致车辆无法准确跟踪预设轨迹，进而增加与障碍物发生碰撞的风险。因此，在实际应用中，需要对执行系统进行定期的校准和测试，以确保其性能满足要求。

2.6 反馈校正
尽管AMPC算法能够基于预测模型对未来一段时间内的系统状态进行预测，并优化控制序列以规避障碍物，但在实际操作过程中仍可能遇到未预期的情况。例如，传感器数据可能存在噪声或误差，导致环境感知不准确；预测模型可能无法完全反映障碍物的实际运动情况；执行系统可能存在延迟或故障等。

为了应对这些突发情况，无人车需要具备反馈校正机制。反馈校正机制能够利用实时的反馈信息调整控制策略，以纠正预测误差和执行误差，提高系统的鲁棒性和适应性。
反馈校正机制可以通过多种方式实现，如基于传感器数据的实时更新、基于执行系统反馈的在线调整等。在实际应用中，需要根据无人车的具体情况和行驶环境来选择合适的反馈校正方法，以确保无人车的安全性和可靠性。

三、源代码和运行步骤
3.1 部分代码（全套源码见下载资源）
以下是基于Matlab的AMPC无人车障碍物规避算法的部分代码实现：

% 主函数main.m
clc;
clear;
close all;

% 初始化参数
L = 2.8; % 轴距
lf = 1.4; % 质心到前轴距离
lr = 1.4; % 质心到后轴距离
v_ref = 15; % 参考车速
Ts = 0.1; % 采样时间
N = 20; % 预测时域
M = 5; % 控制时域
Q = eye(3); % 状态权重矩阵
R = 1; % 控制权重
rho = 1; % 控制量权重
gamma = 1; % 障碍物距离权重

% 初始化车辆状态
x0 = [0, 0, 0]; % 初始位置[x, y, psi]

% 障碍物信息
obstacle_pos = [5, 5]; % 障碍物位置
obstacle_vel = [1, 1]; % 障碍物速度

% 创建MPC对象
sys = ss(A, B, C, D); % 系统状态空间模型
mpcobj = mpc(sys, Ts, N, M);
mpcobj.MV(1).Min = -0.4; % 转向角限制
mpcobj.MV(1).Max = 0.4; % 转向角限制
mpcobj.MV(2).Min = -3; % 加速度限制
mpcobj.MV(2).Max = 3; % 加速度限制

% 定义代价函数
mpcobj.Weights.State = Q;
mpcobj.Weights.ManipulatedVariables = R;

% 仿真循环
X = zeros(3, N+1);
X(:,1) = x0;
U = zeros(2, N);

for k = 1:N
% 获取当前状态
x_cur = X(:,k);

% 预测未来状态
X_pred = predict_states(x_cur, mpcobj, N);

% 计算代价函数
J = calculate_cost(X_pred, obstacle_pos, rho, gamma);

% 优化求解
[U_opt, exitflag] = quadprog(H, f, A, b, Aeq, beq, lb, ub);

% 应用第一个控制量
U(:,k) = U_opt(1:2);
x_next = update_state(x_cur, U(:,k), Ts);
X(:,k+1) = x_next;

% 更新障碍物位置
obstacle_pos = obstacle_pos + obstacle_vel * Ts;
end

% 绘制结果
figure;
plot(X(1,:), X(2,:), '-o');
hold on;
plot(obstacle_pos(1), obstacle_pos(2), 'rx', 'MarkerSize', 10, 'LineWidth', 2);
legend('车辆轨迹', '障碍物位置');
xlabel('X位置');
ylabel('Y位置');
title('无人车障碍物规避轨迹');
grid on;

% 预测状态函数predict_states.m
function X_pred = predict_states(x_cur, mpcobj, N)
A = mpcobj.A;
B = mpcobj.B;
C = mpcobj.C;
D = mpcobj.D;

X_pred = zeros(size(A,1), N+1);
X_pred(:,1) = x_cur;

for k = 1:N
u_k = zeros(size(B,2), 1); % 假设控制量为零（实际中应为优化后的控制量）
x_next = A * X_pred(:,k) + B * u_k;
X_pred(:,k+1) = x_next;
end
end

% 计算代价函数calculate_cost.m
function J = calculate_cost(X_pred, obstacle_pos, rho, gamma)
Q = eye(3);
R = 1;

J = 0;
for k = 1:size(X_pred,2)
x_k = X_pred(:,k);
d_k = norm(x_k(1:2) - obstacle_pos);

% 轨迹跟踪误差
e_k = x_k - [k, 0, 0]'; % 假设参考轨迹为直线
J = J + e_k' * Q * e_k;

% 控制量（假设为零）
u_k = zeros(2,1);
J = J + rho * u_k' * R * u_k;

% 障碍物距离
J = J + gamma / (d_k^2 + eps);
end
end

% 更新状态函数update_state.m
function x_next = update_state(x_cur, u, Ts)
A = [1, 0, Ts; 0, 1, 0; 0, 0, 1];
B = [0.5*Ts^2, 0; Ts, 0; 0, Ts];

x_next = A * x_cur + B * u;
end

3.2 通用运行步骤
1.安装Matlab环境：确保已安装Matlab软件，并配置好必要的工具箱，如优化工具箱。
2.准备数据：根据实际需求准备障碍物信息、车辆参数等数据。
3.运行主函数：直接运行main.m文件，即可进行仿真并生成结果图。
4.结果分析：根据仿真结果分析无人车的避障效果，调整参数以优化控制性能。

四、运行结果

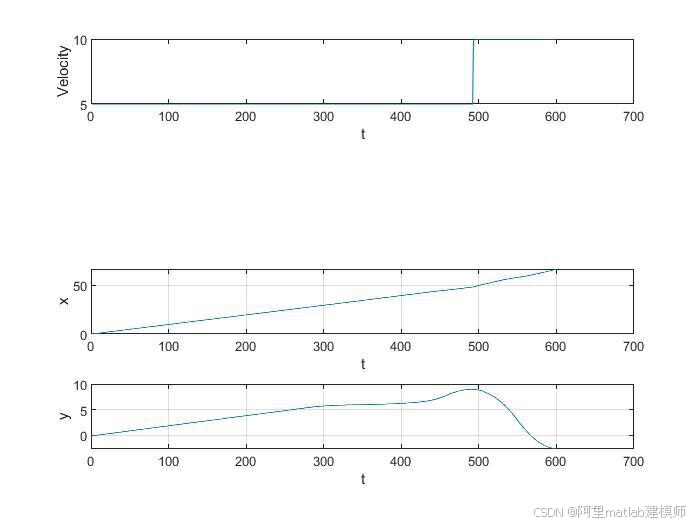

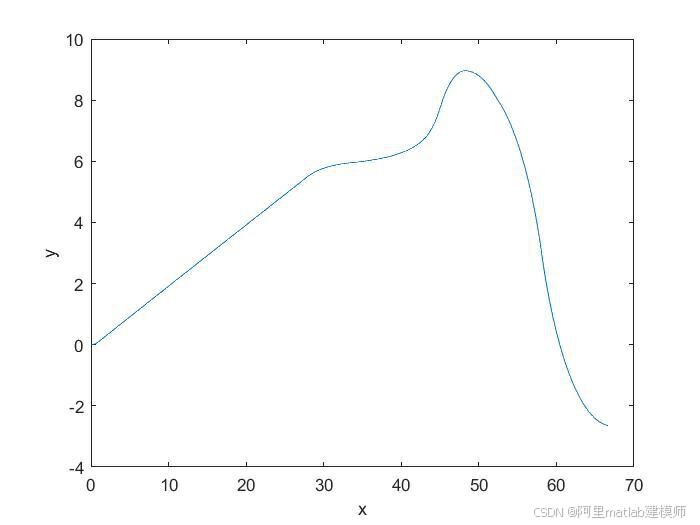

通过运行上述Matlab代码，可以得到无人车在复杂环境下的避障轨迹。图1展示了无人车成功规避障碍物的仿真结果。

从图中可以看出，无人车能够根据预测的未来状态和障碍物信息，提前调整行驶轨迹，成功规避了障碍物，并保持了一定的安全距离。通过调整代价函数中的权重系数，可以进一步优化控制策略，实现更好的避障效果。
