在工业控制、新能源、家电变频等电力电子应用持续升级的今天，高压、高速、高可靠的 MOSFET/IGBT 驱动芯片，已成为功率系统稳定运行的核心基石。面对市场对高性能、高性价比、稳定供货驱动芯片的迫切需求，杰盛微半导体（JSMSEMI） 自主研发推出JSM27714DR—— 一款可直接对标 UCC27714DR 的 700V 大电流高低侧驱动芯片，凭借优异的电气性能、完善的保护机制、高度的兼容性，为广大工程师提供更具竞争力的国产优选方案。

一、品牌与产品定位：杰盛微匠心打造，国产替代实力派

杰盛微半导体是专注于功率模拟、驱动 IC、电源管理、功率器件等领域的高科技企业，由资深专家与海归博士团队创立，拥有完整自主研发体系与核心技术，产品通过 ISO9001 质量管理体系认证，符合 RoHS 环保标准，广泛应用于汽车电子、光伏储能、工业控制、白色家电等领域，致力于为客户提供高可靠、高性能的国产半导体解决方案。

本次推出的JSM27714DR，是杰盛微针对中高压半桥驱动场景精心打磨的标杆产品，引脚定义、封装形式、核心功能、电气参数与市场主流型号 UCC27714DR 高度兼容，无需修改 PCB 布局与外围电路，即可实现快速替换，有效解决进口芯片供货周期长、成本高、供应链不稳定等痛点，助力客户实现供应链安全与成本优化双重目标。

二、核心性能：700V 高压 + 4A 大电流，驱动实力拉满

JSM27714DR 作为一款高压、高速、大电流高低侧驱动芯片，采用先进高低压兼容工艺，集成双独立传输通道，逻辑地与功率地分离，大幅降低功率级噪声对逻辑电路的干扰，适配 N 沟道高压功率 MOSFET/IGBT 驱动，核心性能直接对标国际主流型号：

1. 超高耐压，适配严苛高压场景

• 浮地通道最高工作电压可达 700V，满足多数中高压逆变、电机驱动场景需求；

• dV/dt 耐受能力高达 50V/nsec，应对高频开关工况下的强干扰不误触发；

• 高侧浮动地 VS 引脚负压耐受能力达 - 9V，恶劣工况下稳定工作，提升系统抗扰性。

2. 大电流驱动，快速开关高效节能

• 峰值拉电流 / 灌电流均达 4.0A，强劲驱动能力可快速充放电栅极电容，缩短开关时间；

• 开通 / 关断传输延时Ton/Toff=130ns/130ns，高低侧延时匹配精度高，最大仅 50ns；

• 开启上升时间典型值 40ns，关闭下降时间典型值 20ns，有效降低开关损耗，提升系统效率。

3. 宽兼容设计，适配主流控制逻辑

• 逻辑输入电平兼容 3.3V、5V、15V的 CMOS 或 LSTTL 逻辑，无缝对接主流 MCU/DSP 控制信号；

• 栅极驱动电压范围10V~20V，适配不同功率器件栅压需求，应用灵活性拉满。

4. 完善保护机制，守护系统长期可靠

• 内置高、低侧独立欠压锁定（UVLO）电路，正向阈值 8.9V，负向阈值 8.2V，迟滞 0.7V，供电异常时立即关断输出，避免功率器件欠压驱动损坏；

• 集成过压钳位电路，抑制浪涌电压，保护芯片内部电路；

• 独立通道设计，有效隔离高低侧干扰，提升系统稳定性与安全性。

5. 工业级品质，适应极端工作环境

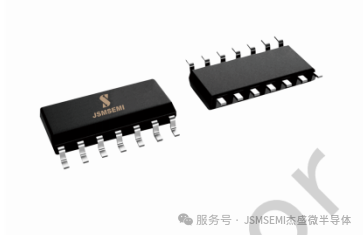

• 采用SOP-14 标准封装，体积小巧，适配高密度 PCB 布局；

• 工作温度范围 \\-40℃~125℃\\，满足工业、车载、户外等严苛温度环境；

• 结到环境热阻 200℃/W，散热性能优异，长期满载运行稳定可靠。

三、引脚与封装：高度兼容，替换零门槛

JSM27714DR 采用SOP-14 封装，引脚定义与对标型号完全一致，工程师无需更改硬件设计，直接替换即可完成国产升级，大幅缩短研发周期、降低改板成本。

核心引脚功能一览

引脚编号	引脚名称	功能描述
1	HIN	高侧驱动信号输入
2	LIN	低侧驱动信号输入
3	VSS	数字逻辑地
5	COM	功率地
6	LO	低侧驱动输出
7	VCC	低侧电源输入
11	VS	高侧浮动地
12	HO	高侧驱动输出
13	VB	高侧浮动电源
4/8/9/10/14	NC	空引脚

清晰的引脚功能划分，配合自举工作模式，外围电路极简，仅需自举电容、自举二极管等少量器件即可构成完整驱动电路，大幅降低 BOM 成本与布局难度。

四、典型应用：覆盖多领域，赋能各类功率系统

凭借 700V 高压、4A 大电流、高速响应、高可靠性等优势，JSM27714DR 可广泛应用于各类需要半桥驱动的电力电子设备，完美覆盖工业、家电、新能源等主流场景：

1. 电机控制：工业伺服电机、变频电机、水泵 / 风机驱动，高效稳定驱动 IGBT/MOSFET，保障电机平稳运行；

2. 白色家电：空调变频驱动、洗衣机变频模块、冰箱压缩机驱动，降低能耗、提升静音效果；

3. 通用逆变器：工频 / 高频逆变器、UPS 不间断电源，提升转换效率，保障供电稳定；

4. 微型逆变器：光伏微型逆变器、储能变流器，适配高压直流输入，提升能源利用率；

5. 其他场景：开关电源、电焊机、电动工具等中高压功率驱动设备，通用性极强。
