主要分四个步骤：
第一步：（在执行配准前，建议先备份栅格图片，避免后续被覆盖） 选中栅格数据，启用地理配准功能。

第二步：关闭自动应用，设置变换方式（常用为”一阶变换“，实现缩放、旋转和平移）。
第三步：添加控制点，可以在”控制点表“中查看、删除错误的控制点。

第四步：进行应用转换，然后将转换后的数据另存为新数据。

一、前置步骤：检查图层坐标系，给地图框架设置投影

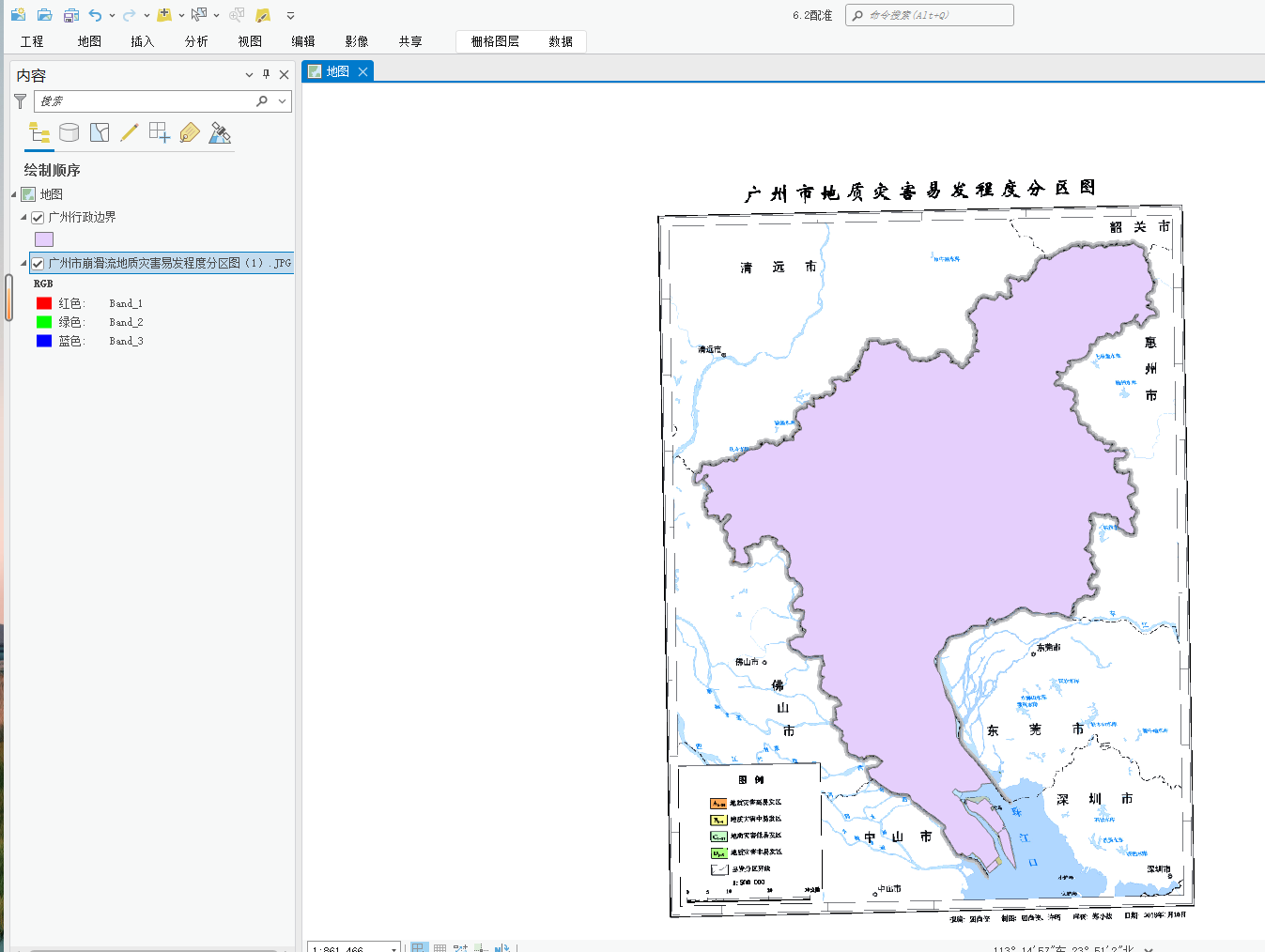

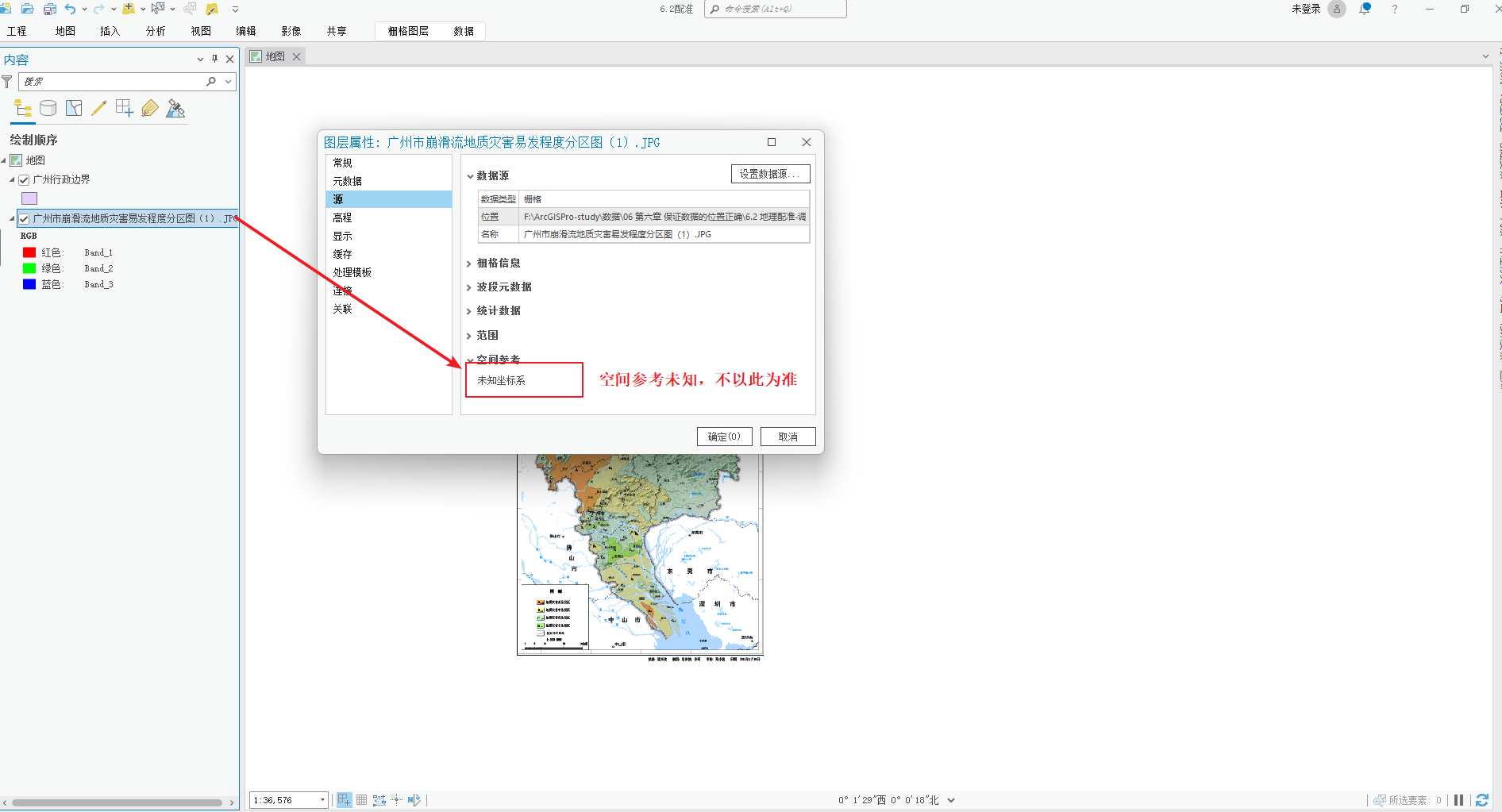

1.查看栅格图片，发现没有坐标参考系。

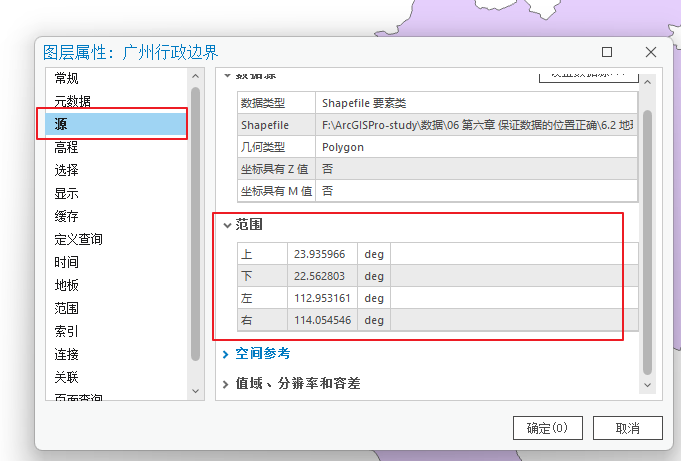

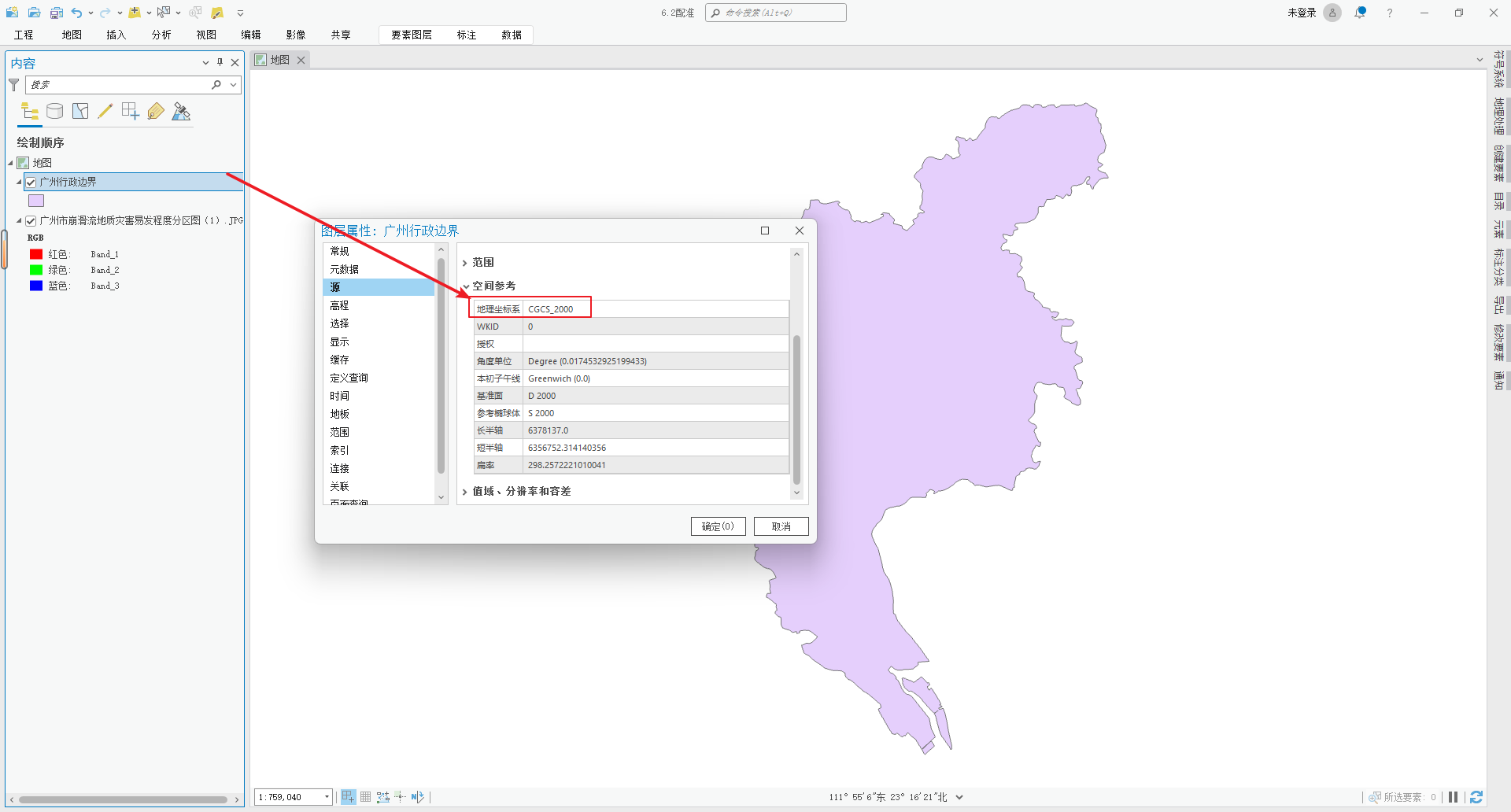

2.查看矢量图层，发现参考系为CGCS_2000，符合要求。

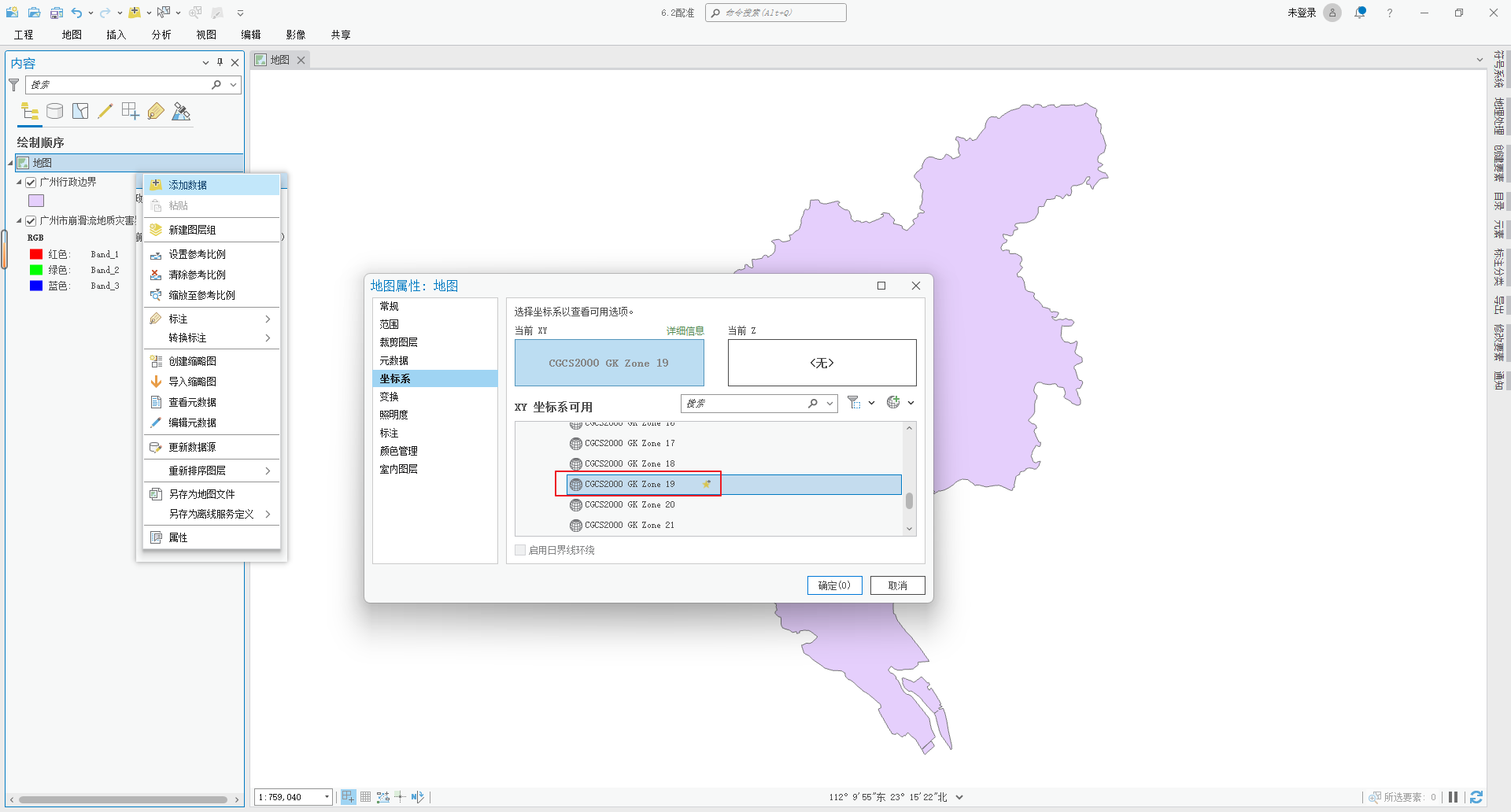

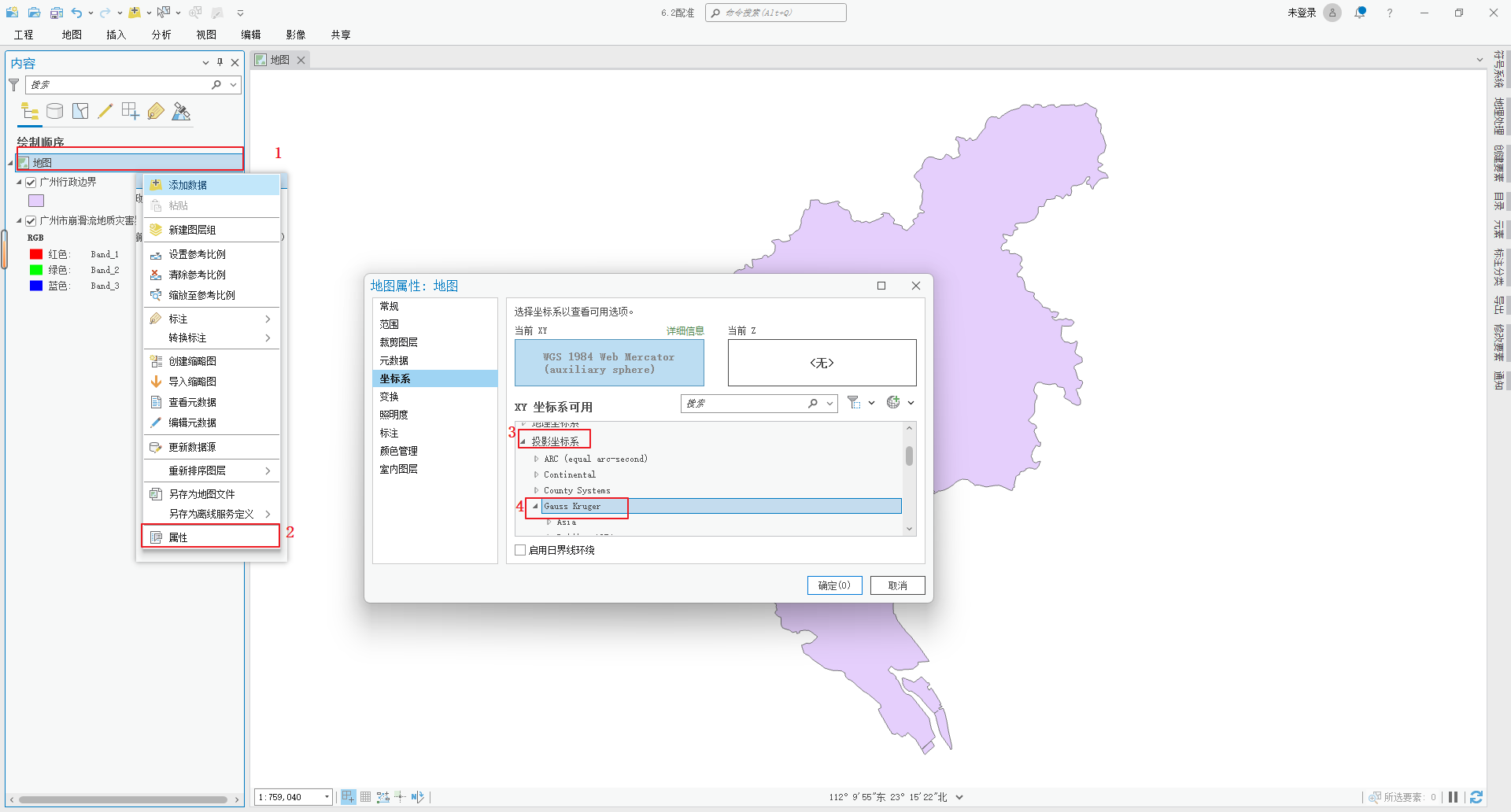

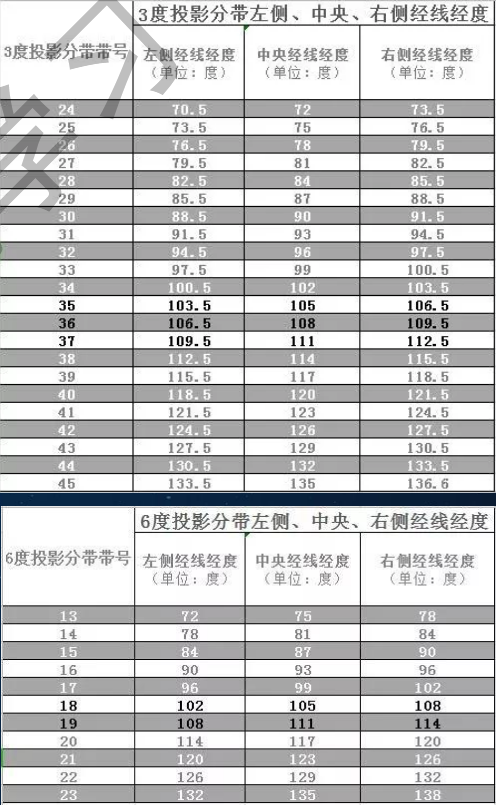

3.给整个地图框架设置投影坐标系。首先看矢量图层的经纬度范围，根据高斯克吕格投影，可以地图比例尺范围设置分带。这里我们使用6°分带。根据112，114的左右范围，选取带号为19的分带。

二、第一步骤：

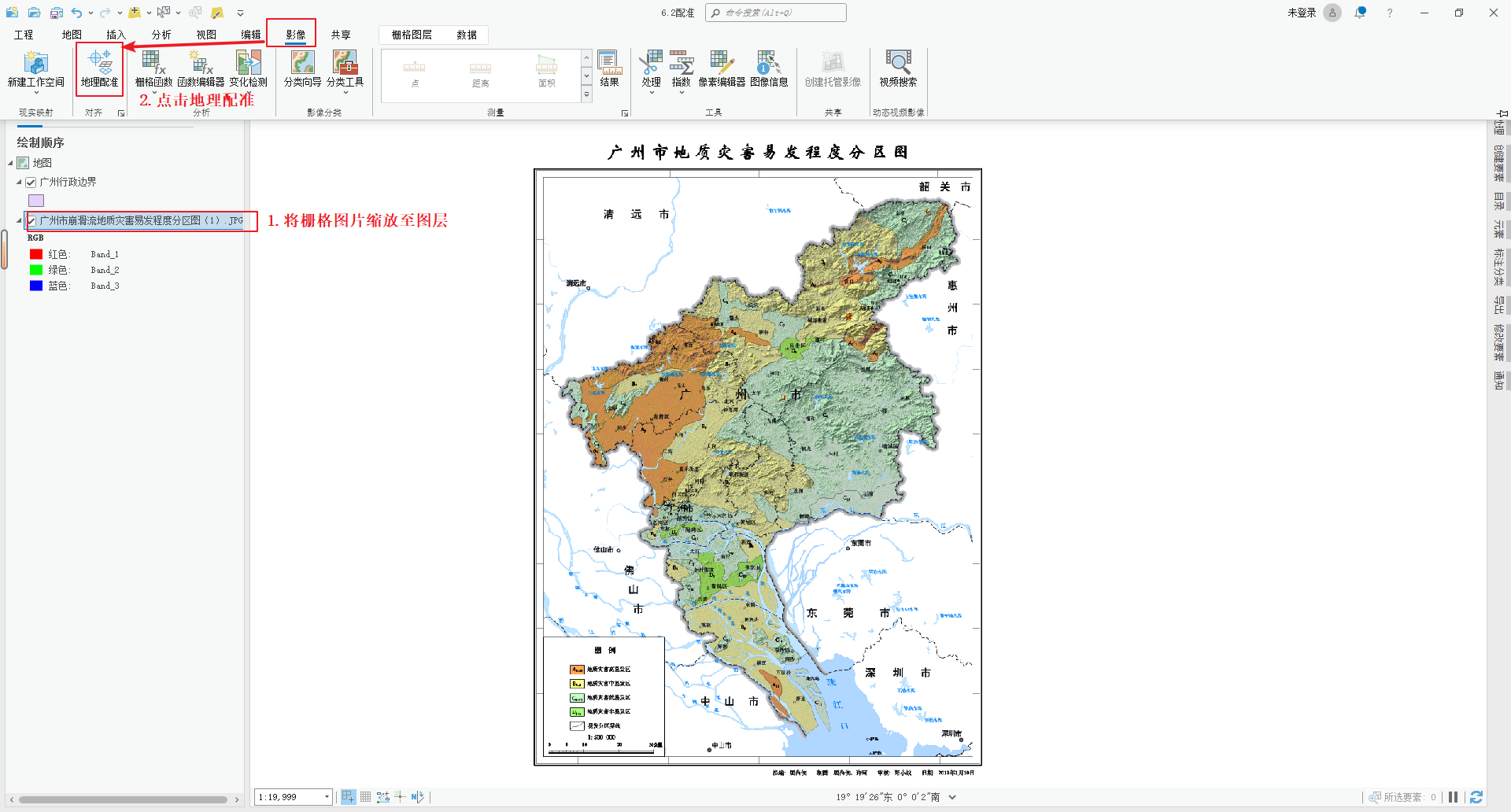

1.缩放栅格至图层，切换影像，点击地理配准按钮

第二步骤：

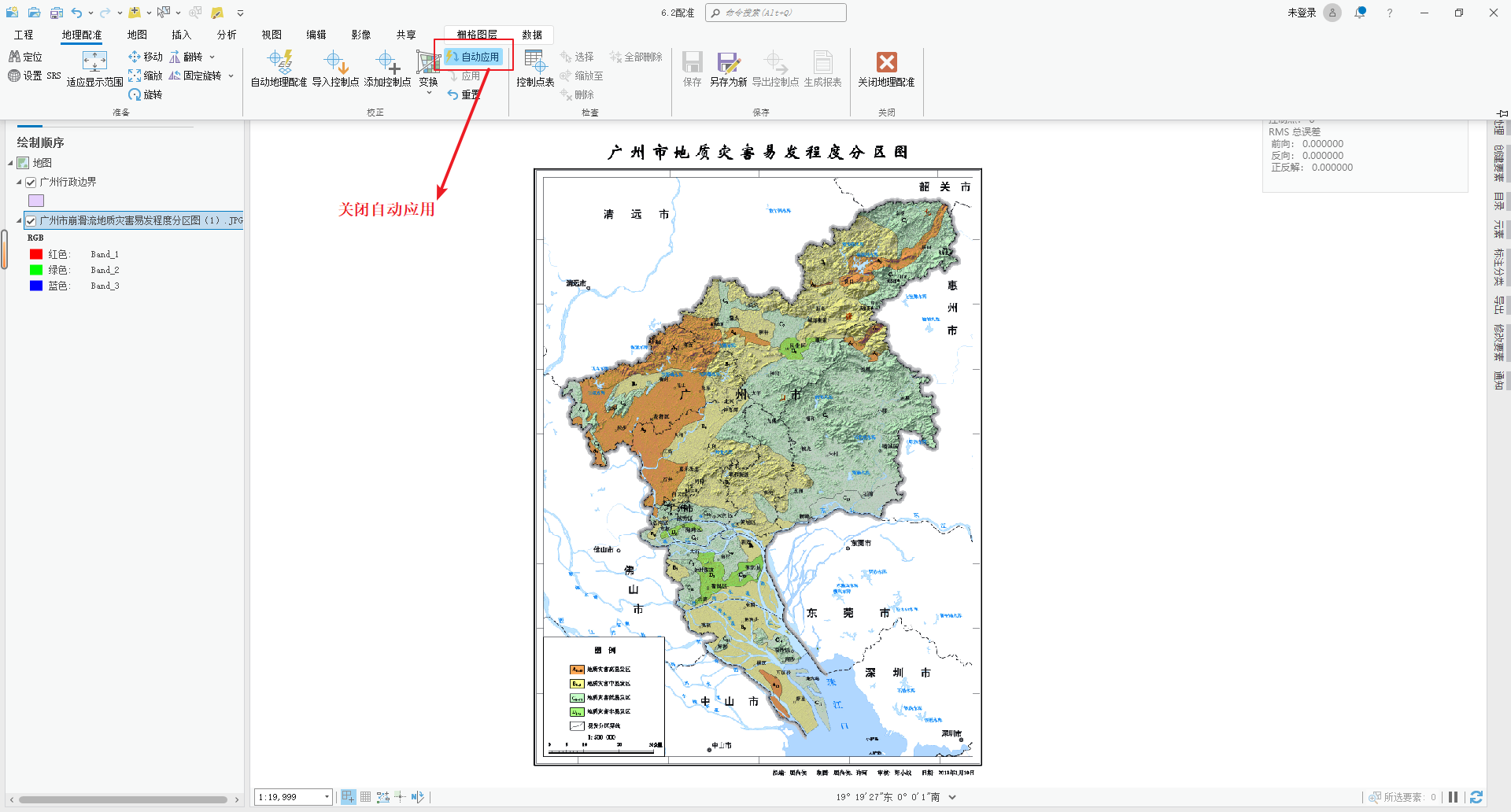

1.在配准页面当中，关闭自动应用

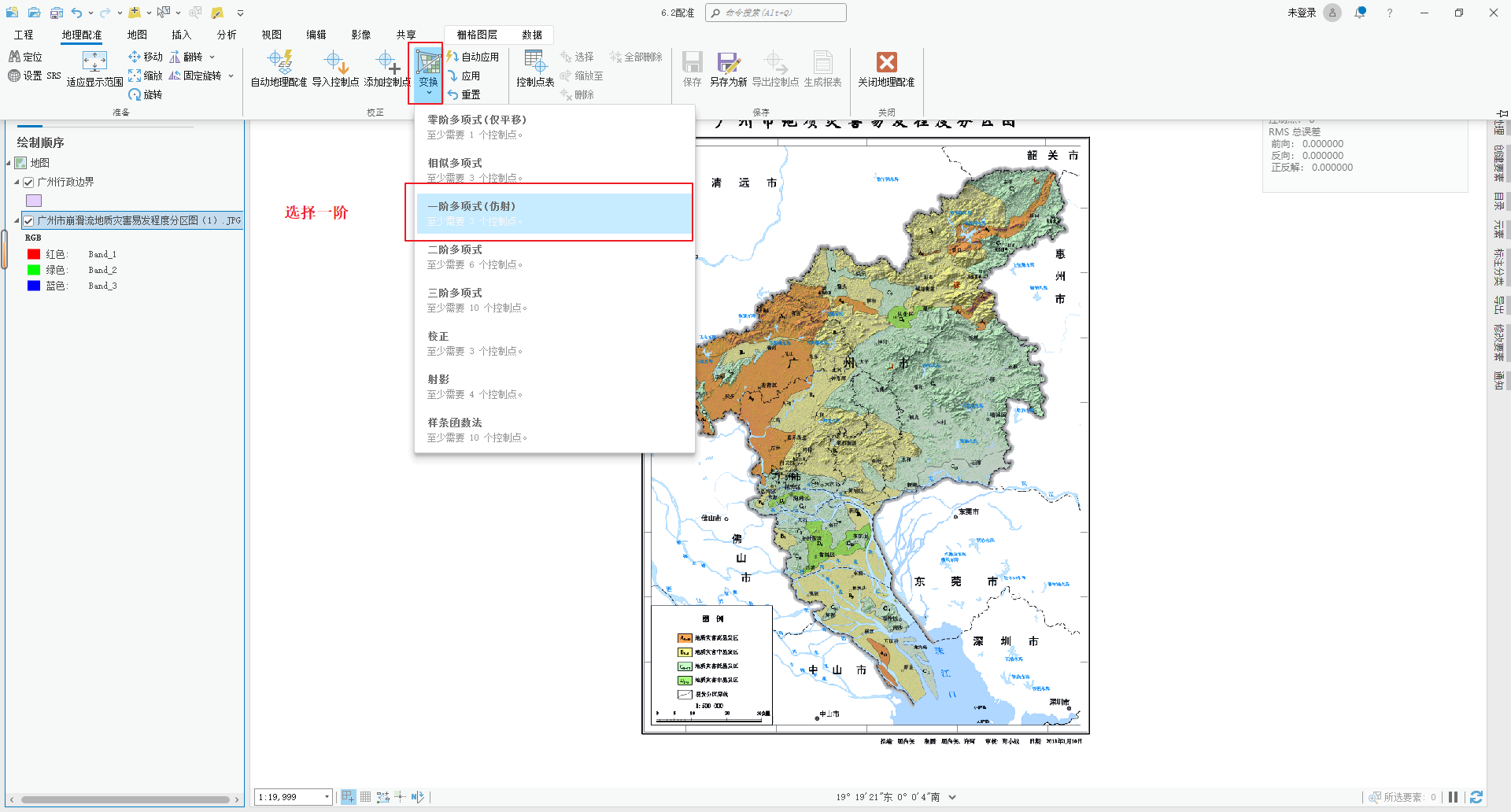

2.在变换中，选择一阶

第三步骤：

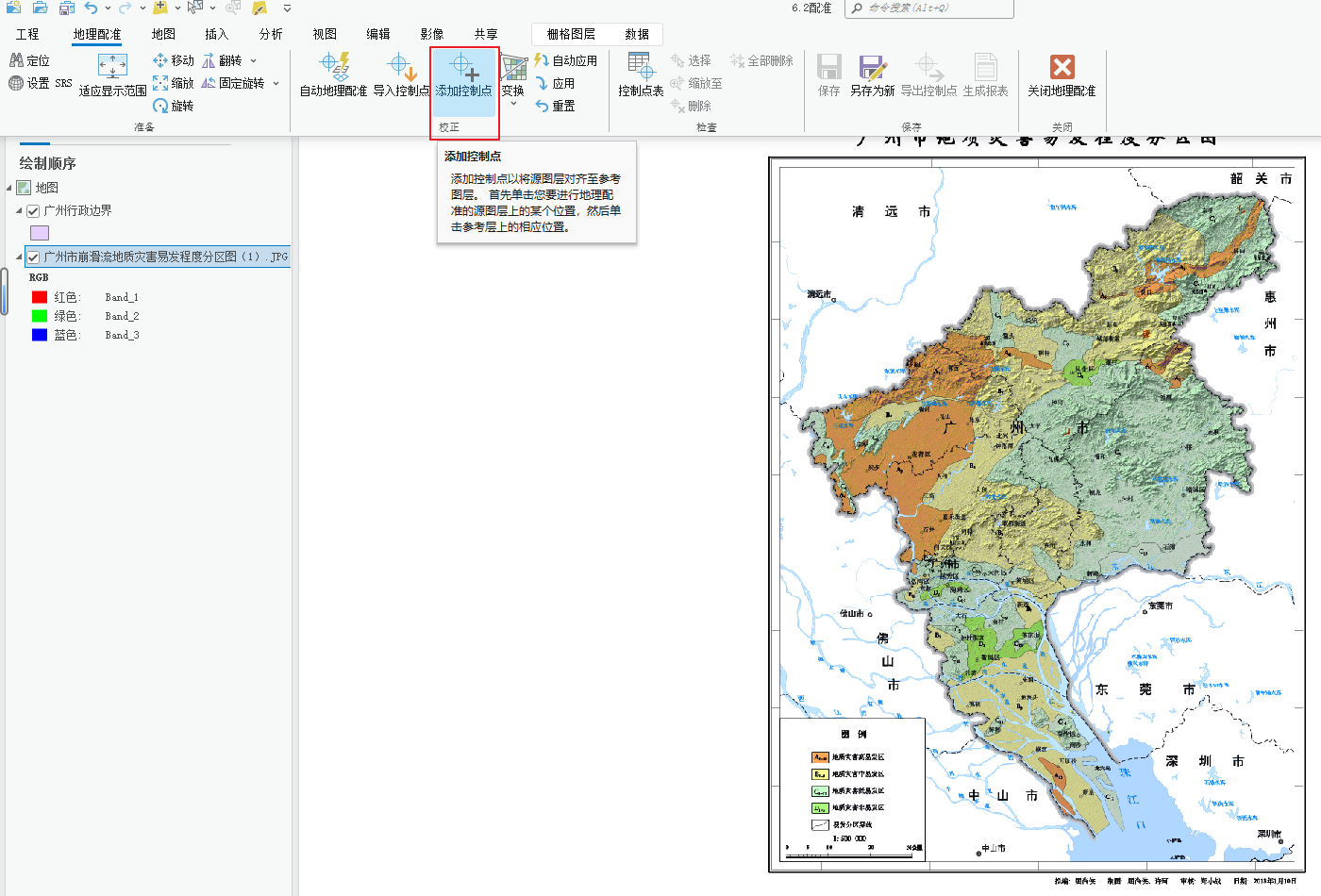

1.点击添加控制点，首先在栅格图层上选择控制点。选完栅格，选对应的矢量图层点。选取要均匀。

第四步骤：

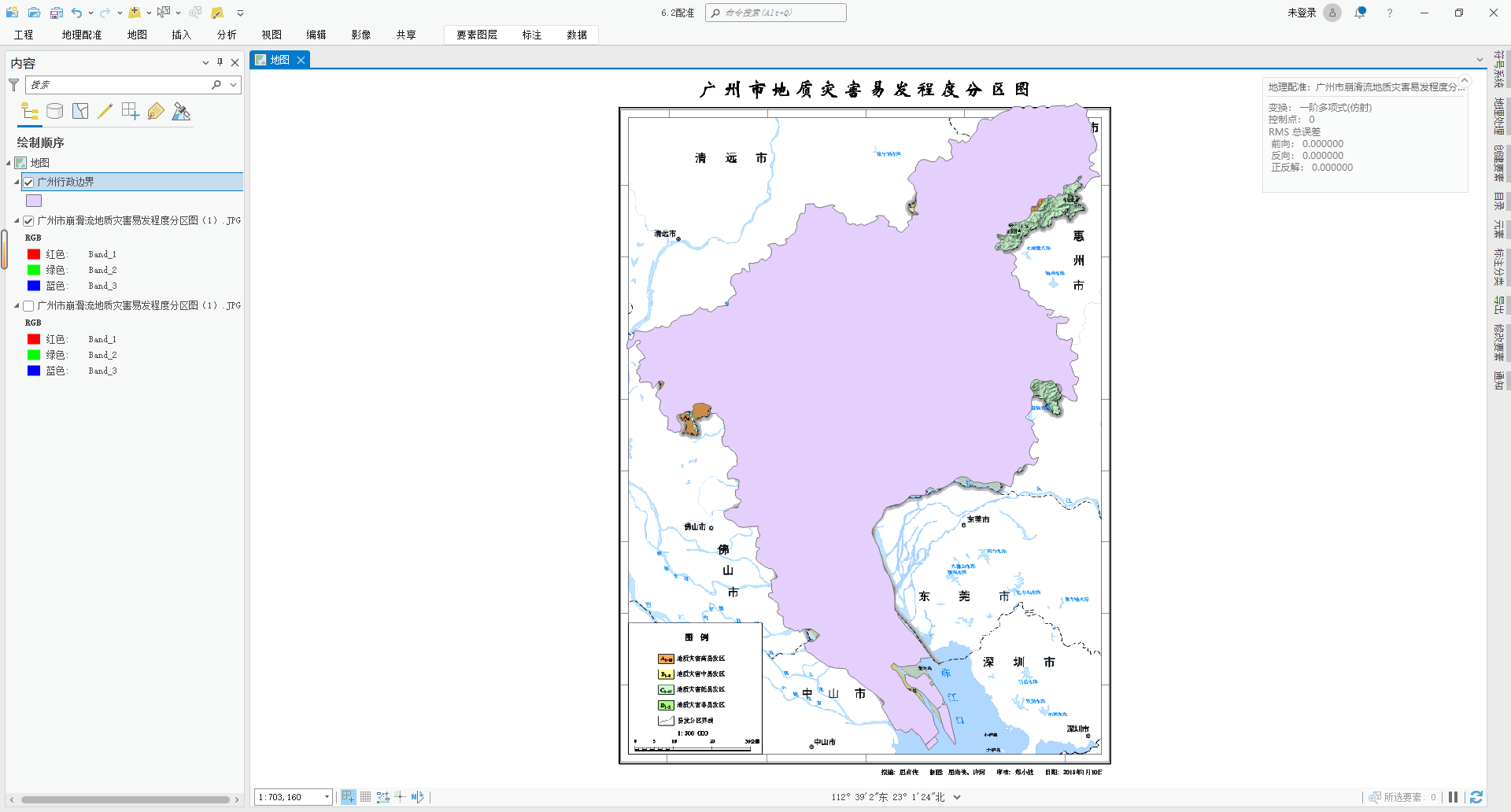

1.点击应用，然后点击保存（会覆盖原始的栅格图片，建议先备份），在点击关闭配准就能看到效果了

配准技巧：

首先选择栅格图片，打开配准。然后右击矢量图层缩放到图层，在返回配准页面当中，点击选择适应范围，就可以让栅格和矢量出现在同一范围内。
