一、背景：高压降压设计为何又难又慢

在电动自行车、工业控制、换电柜等应用中，输入电压常高达72V、96V甚至120V。传统高压降压方案（如LM5017、TPS54160等）需要外部MOSFET和复杂的环路补偿网络，不仅BOM元件多、PCB面积大，而且调试动态响应和EMI十分耗时。如果遭遇外置MOS缺货或晶圆紧张，项目进度更会雪上加霜。Hi9261和Hi9263是两款内置功率管的异步降压控制器，大幅简化高压降压设计。

二、硬件兼容性：ESOP8封装，管脚定义独特但改板成本低

Hi9261和Hi9263采用ESOP8封装，管脚定义为：1脚和EP为VIN（供电输入），2脚EN，3脚SS，4脚FB，5脚CS，6脚GND，7脚BST，8脚SW。与传统SOP8降压芯片（如XL7005、LM2596等）管脚顺序不同，无法直接原位替换。但Hi926X系列无需外部补偿网络，外围元件极少，重新设计PCB非常快捷，适合新项目或快速改版。

三、性能优势：Hi9261/Hi9263的核心竞争力

第一，内置功率管，选型更简单。Hi9261内置100V/4A的NMOS，Hi9263内置150V/3A的NMOS。用户无需额外采购和匹配外置MOS，规避了功率管缺货风险，也节省了PCB空间。

第二，超宽输入电压。Hi9261支持6-95V（极限100V），Hi9263支持6-145V（极限150V）。可覆盖12V、24V、48V、72V乃至120V母线，特别适合高压工业场景。

第三，无需外部环路补偿。芯片内部采用专利算法，自动平衡动态响应和输出纹波，只需两个电阻设定输出电压，设计工作量减少70%以上。

第四，超快动态响应。负载从空载跳变到满载时，输出电压跌落小、恢复时间短，保障电机、通信设备等负载剧烈变化时系统稳定。

第五，随机序列编码抖频。内部集成抖频技术，将开关频率随机扩展，有效降低传导和辐射EMI峰值，更容易通过电磁兼容测试。

第六，可编程逐周期过流保护。通过CS脚外接电阻（75μA基准电流流过R4，与采样电阻R5分压）精确设定限流点，适应不同输出电流需求。

第七，完善保护功能。包括输出短路保护、过温保护（150℃关断，20℃迟滞）、欠压锁定和可编程软启动（SS脚接电容），系统可靠性高。

第八，恒压精度高。反馈基准1.2V，精度≤±2.5%，输出可调范围1.2V至48V，满足绝大多数低压负载。

第九，低静态电流。正常工作150μA，待机（EN拉低）仅1μA，适合电池供电或待机功耗严苛的设备。

四、参数验证：关键指标真实可靠

根据数据手册（T_A=25℃）：输入电压范围：Hi9261为6-95V，Hi9263为6-145V；静态电流150μA，待机1μA；反馈电压1.2V（典型）；CS引脚电流75μA；默认开关频率110kHz；内置MOS：Hi9261耐压100V/4A，Hi9263耐压150V/3A；热关断150℃，迟滞20℃；输出可调至48V。所有参数均有测试保证。

五、风险提醒：替换时必须注意的细节

内置MOS电流限制：Hi9261最大输出电流建议≤4A，Hi9263≤3A。若需要更高输出电流，应选用外置MOS的Hi9260（≤10A）。

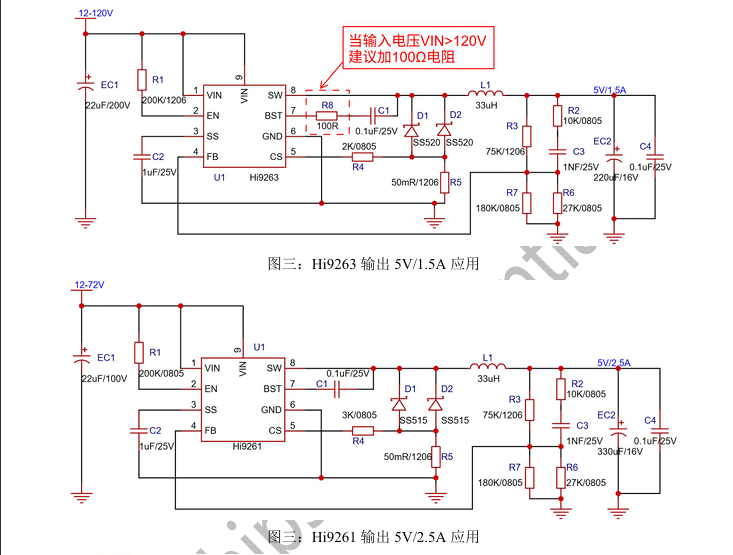

电感计算：按公式L = (VIN-VOUT)VOUT / (ΔILFoscIOUTVIN)，ΔIL通常取0.2-0.4。电感峰值电流Ipeak = IOUT*(1+ΔIL/2)。

输出电容：选用低ESR电容（陶瓷或固态电容），纹波估算参考数据手册。

过流点设置：Iocp = (Ics * R4) / R5，Ics=75μA。例如R4=1kΩ，R5=20mΩ，则过流点=3.75A。R5为低感功率采样电阻，必须紧贴CS和GND脚，采用开尔文接法。

BST自举电容：BST与SW之间并联0.1μF陶瓷电容，走线尽量短。

软启动电容：SS对地接1μF（典型），可调整启动时间。

FB前馈：反馈上电阻并联1nF电容，串联10kΩ电阻（数据手册推荐），改善瞬态响应。

EN使能：高电平使能，上拉电阻需提供至少0.1mA电流（如VIN=48V时可用470kΩ上拉）。

输入电容：必须放置足够容量的电容（耐压>VIN_max），靠近VIN和GND（EP）引脚。

散热设计：ESOP8底部EP为VIN（注意Hi9261/Hi9263的EP与1脚都是VIN），需焊接在PCB大面积铜箔上散热。输出3-4A时铜箔面积建议≥2cm²，必要时增加过孔和底层铜箔。

六、应用场景：Hi9261/Hi9263最适合的领域

电动自行车/摩托车转换器：48V、60V、72V电池组（充满可达84V）需要降压输出12V供车灯、喇叭、仪表，或5V供USB充电口。Hi9263耐压150V可完全覆盖，内置3A能力足够驱动多个负载。Hi9261耐压100V可满足48V和60V系统。无需外部补偿，简化生产调试。

工业控制系统：PLC、伺服驱动器、工业传感器从24V/48V母线取电，降压至5V或3.3V供逻辑电路。内置MOS方案抗振性强，适合工业现场。快速动态响应保证在电机启停时电压稳定，随机抖频降低EMI避免干扰控制信号。

换电柜：柜内电池组（48-72V）降压至12V/5V供控制板、屏幕、通信模块。输出短路保护和过温保护适应频繁插拔的恶劣工况。Hi9263的150V耐压余量充足。

汽车电子：24V车载系统（实际9-36V波动）或48V轻混系统，用于车载充电器、ADAS摄像头电源、T-Box等。超低待机电流（1μA）满足汽车常电要求，内置MOS节省空间。

无人机与机器人：无人机6S-14S电池（25-58V）降压至12V供飞控、图传，或5V供舵机。Hi9263可承受最高电压，轻载高效、静态电流小延长续航。机器人中用于主控板电源，动态响应快适应关节电机电流突变。

总结：Hi9261（100V/4A）和Hi9263（150V/3A）以内置功率管、无需环路补偿、快速动态响应、随机抖频等优势，是高压小体积降压应用的理想选择。替换传统方案时注意电流能力匹配、过流电阻设置及散热设计，即可实现系统简化与性能提升。
