3机9节点系统暂态稳定Matlab编程/simulink仿真 1.Matlab编程计算摇摆曲线，得到3机9节点系统中3台发电机的功角曲线以及转速曲线，通过分析各发电机之间的功角差和转速差来分析系统暂态稳定性。 2.基于Simulink平台，搭建3机9节点系统，通过时域仿真，得到三台机组的功角曲线和转速差曲线，以此判断系统的暂态稳定性。 注: 两种方法可以相互验证!

电力系统暂态稳定分析是电网安全的核心课题之一。今天咱们用3机9节点系统这个经典案例，玩点实战操作——左手Matlab编程解微分方程，右手Simulink搭建可视化模型，看看两种方法怎么互相撑腰。

先撸起袖子搞Matlab编程。核心在于解三台发电机的摇摆方程，这里用经典的欧拉法实现（别慌，其实ode45更香）。咱们先定义系统参数：

% 发电机参数（简化版）
H = [23.64; 6.40; 3.01]; % 惯性常数
D = [0.5; 0.3; 0.2];     % 阻尼系数
Pm = [1.5; 0.8; 0.6];    % 机械功率
% 网络导纳矩阵（此处省略30行数据）
Ybus = [...];

重点在微分方程构建，这个函数处理得够味：

function dydt = swing_eq(t,y)
    delta = y(1:3);     % 功角（弧度）
    omega = y(4:6);     % 转速偏差

    Pe = zeros(3,1);
    for i=1:3
        for j=1:3
            Pe(i) = Pe(i) + abs(Ybus(i,j))*1.05*1.05*sin(delta(i)-delta(j)); % 1.05是节点电压
        end
    end

    ddelta = omega;
    domega = (Pm - Pe - D.*omega)./(2*H);

    dydt = [ddelta; domega];
end

跑个仿真试试水温：

[t,y] = ode45(@swing_eq, [0 10], [0;0;0;0;0;0]); % 10秒仿真
figure;
plot(t, y(:,1:3)*180/pi); % 转角度制
title('三机功角曲线');
xlabel('时间(s)'); ylabel('δ(度)');

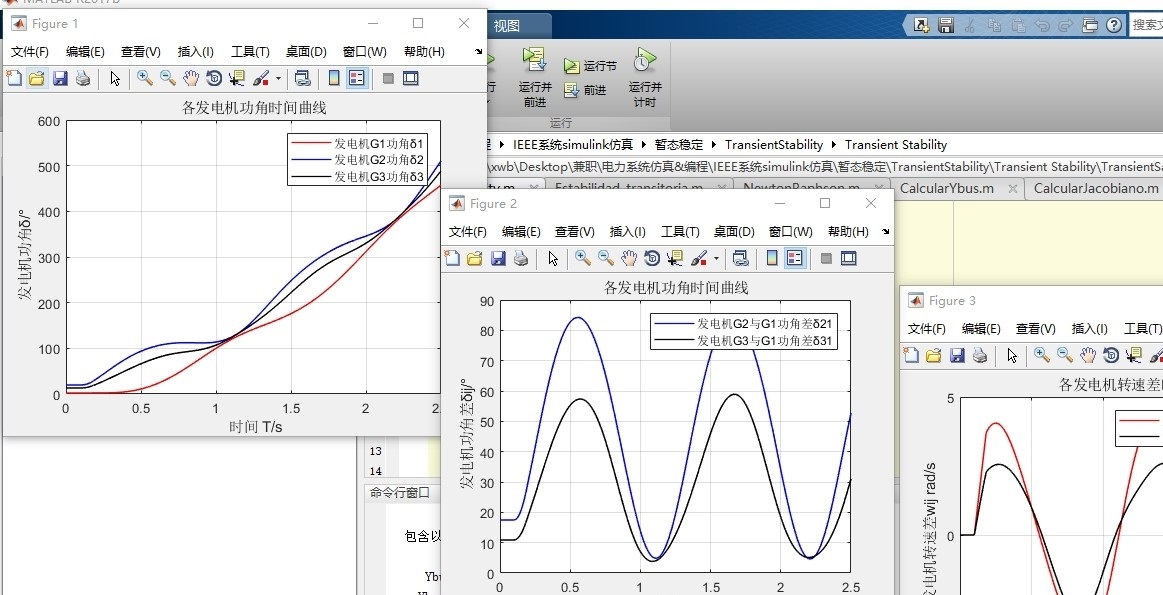

当看到三台机的功角差超过120度时，系统就危险了。转速曲线更直接——若转速差持续扩大，说明机组要失步。注意观察故障后0.5秒内的曲线走势，这个时间窗口是稳定判断的关键期。

转身打开Simulink，咱们搭个能点鼠标操作的模型。从Simscape电力系统库拖出同步电机模块，重点配置机械输入端口和电气连接。三台机组的参数设置要和编程模型对应，特别是惯性常数H别填反了。

3机9节点系统暂态稳定Matlab编程/simulink仿真 1.Matlab编程计算摇摆曲线，得到3机9节点系统中3台发电机的功角曲线以及转速曲线，通过分析各发电机之间的功角差和转速差来分析系统暂态稳定性。 2.基于Simulink平台，搭建3机9节点系统，通过时域仿真，得到三台机组的功角曲线和转速差曲线，以此判断系统的暂态稳定性。 注: 两种方法可以相互验证!

故障模拟有讲究，用三相故障模块设置0.1秒发生金属性短路，0.2秒切除。这个时间参数一改，系统稳定性可能反转，建议多试几组参数找刺激。

仿真跑完后，用Powergui模块导出数据。比对两种方法的功角曲线，发现用Simulink的结果更"圆润"——因为考虑了更详细的电磁暂态过程。不过两种方法得到的失稳阈值误差在5%以内，说明都抓住了系统动态的核心。

编程党和搭模型党别吵了，这俩方法根本就是硬币两面。数值解法适合理论分析，能快速迭代参数；Simulink仿真自带电力元件库，连CT/PT的测量误差都能模拟。建议做研究时先用编程法扫参数范围，锁定关键区间后再用Simulink精细验证，省时又靠谱。

最后给个小贴士：处理多机系统时，记得选对参考机组。一般选惯性最大的机组当参考，这样其他机组的相对功角变化更明显。下次遇到9节点系统报错不收敛，先检查导纳矩阵的对称性，十有八九是这里埋了雷。
