在当今电子设备追求轻薄短小的趋势下，芯片封装技术发挥着至关重要的作用。其中，QFN（Quad Flat No-lead）封装作为一种先进的封装解决方案，正成为众多中高端芯片的首选。那么，什么是QFN封装？它又有哪些独特优势？让我们一探究竟。
　　
一、什么是QFN封装？

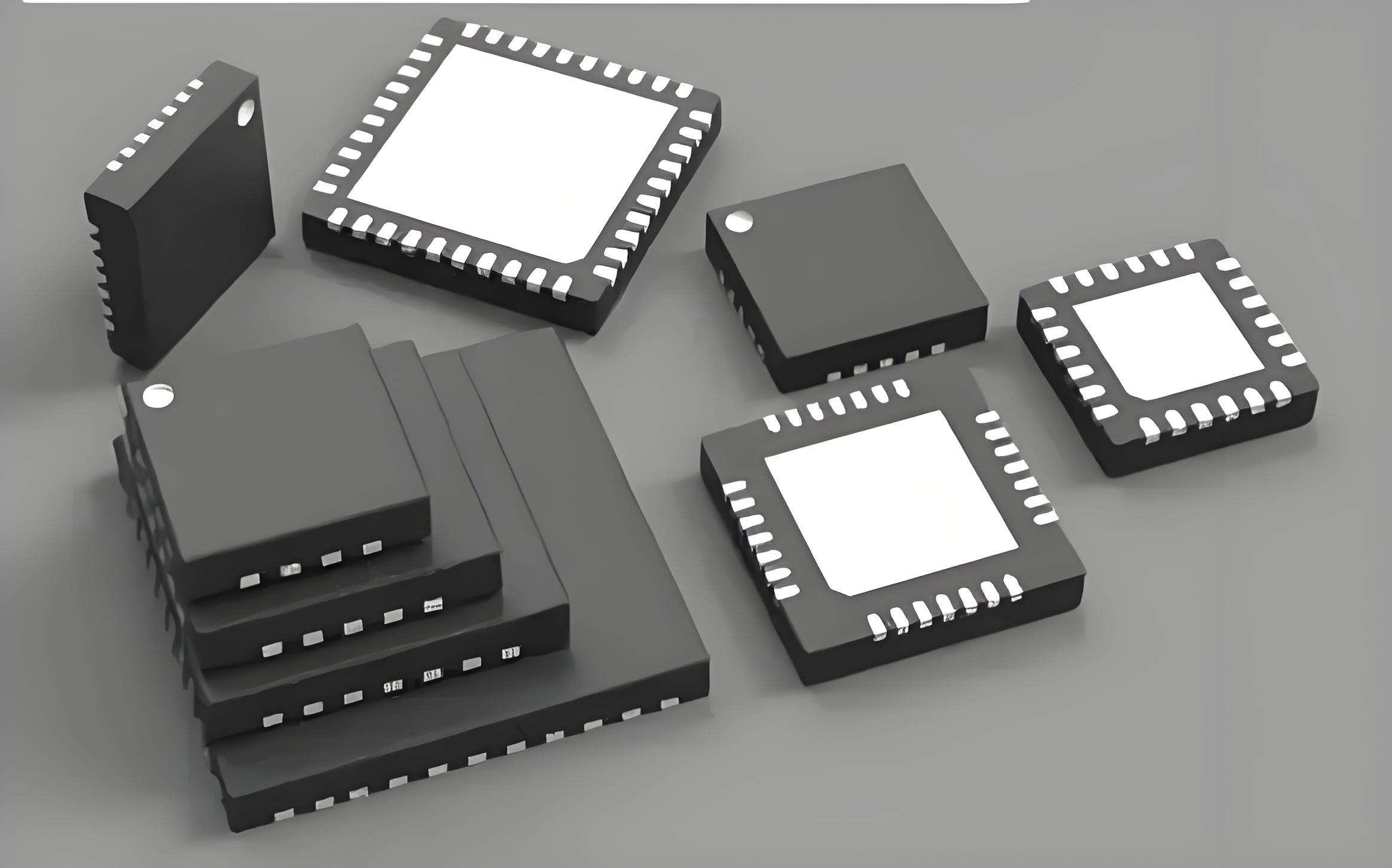

　　QFN(Quad Flat No-lead)是一种四边扁平无引脚的表面贴装封装，采用方形或矩形塑料外壳。与传统的封装不同，QFN最显著的特点是其四边设有金属化焊盘，但没有凸出的引脚。封装底部中心还有一块大面积的散热垫，这一设计为其卓越的散热性能奠定了基础。

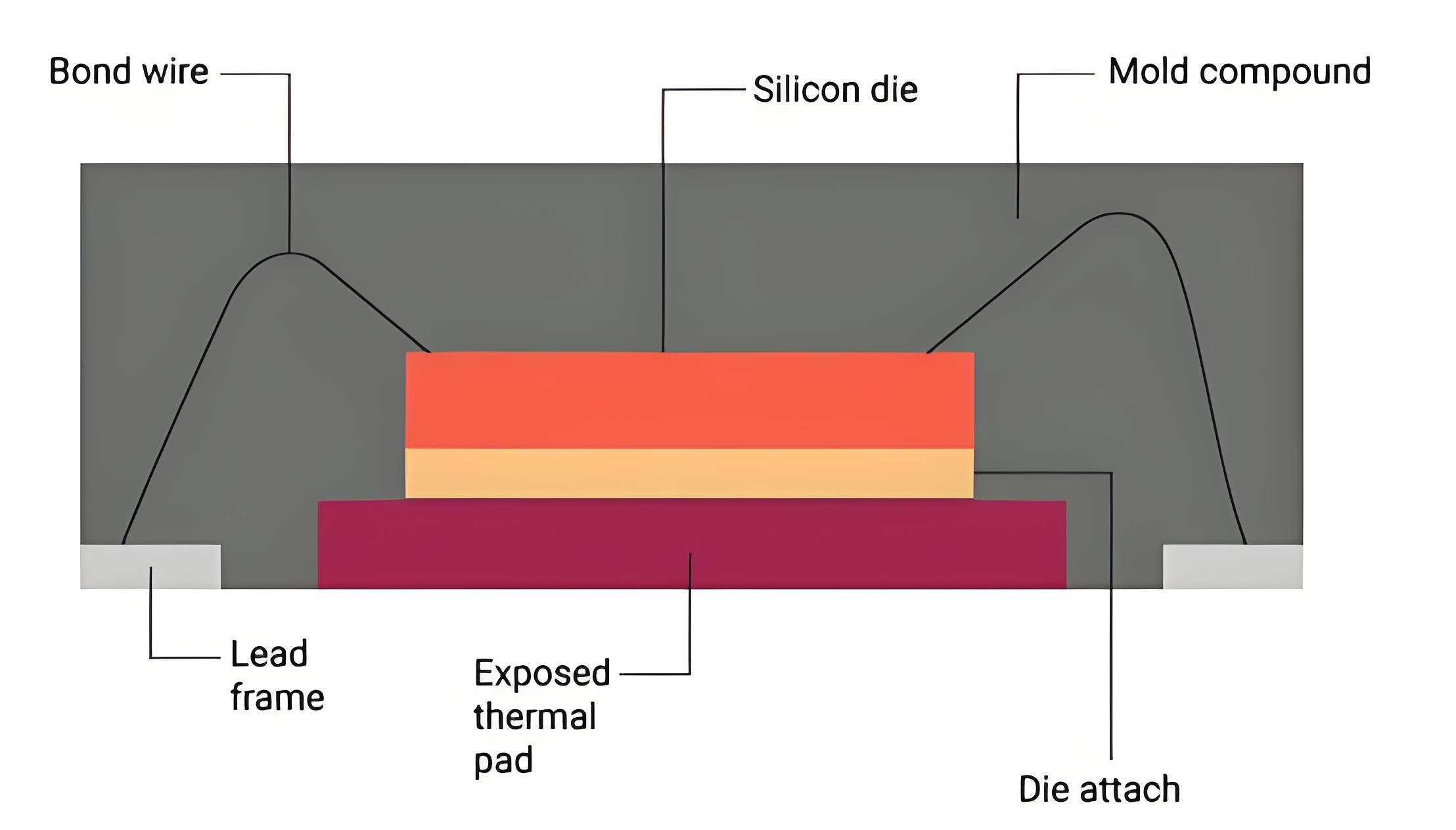

从结构上看，QFN封装包含芯片、引线框架、焊线（或倒装芯片连接）以及塑封材料。这种封装外形紧凑，最大座高通常在0.35mm至2.10mm之间，标准高度为0.85mm。
　　
二、QFN封装的核心优势
　　极致的小型化设计
　　“QFN面积比DIP小85%，比SOP小60%”——这一数据充分展现了QFN在空间利用上的卓越表现。其芯片面积与封装面积比值高达0.3-0.5，远高于DIP封装的0.05-0.1。这种高密度封装使得QFN特别适合对空间有严格要求的便携式设备。
　　卓越的散热性能
　　QFN底部中央的大尺寸裸露焊盘可直接焊接至PCB，形成高效的热传导路径。通过PCB上的散热孔，热量能够迅速传导至接地铜层，使得QFN的热阻可低至0.5°C/W。这一特性让QFN在功率管理芯片等发热量较大的应用中表现出色。
　　优异的电气性能
　　由于引线长度极短，QFN封装具有较低的寄生电感和电阻，这为高频应用提供了良好的信号完整性。对于现代高速通信芯片来说，这一特性尤为重要。
　　高性价比的成本结构
　　虽然QFN的单价比传统的DIP/SOP封装略高，但其综合性能/成本比在当前封装技术中表现最优。相比BGA封装价格低30%，较QFP封装也低约15%，在保证性能的同时有效控制了成本。
　　
三、QFN与QFP：技术差异全对比

QFN封装的制造工艺要点
　　QFN封装制造包含17个主要工序，从晶圆QA开始，经过磨片、划片、贴片、焊线、塑封、电镀、打印、切割，最终到包装完成。其中关键工艺包括：
　　磨片：将晶圆减薄至所需厚度（通常550-725μm减薄至需求厚度）
　　焊线：使用金、银或铜线连接芯片Pad与框架引脚
　　塑封：用环氧树脂塑封料保护芯片和金线
　　切割：将条状框架分割为单颗产品
　　整个制造过程需要在严格的无尘室环境下进行，确保产品质量和可靠性。
　　
四、QFN封装的典型应用场景
　　消费电子领域：智能手机、TWS耳机、可穿戴设备中的蓝牙芯片、功率管理IC（PMIC）和音频芯片是QFN的典型应用。这些应用对尺寸、重量和功耗有严格要求，QFN正好满足这些需求。
　　汽车电子：随着汽车电子化程度提高，QFN在车载MCU、传感器和功率MOSFET中得到广泛应用。其耐高温和抗振动特性符合汽车电子的严苛要求。
　　工业控制：在工业传感器、DC-DC转换器等应用中，QFN提供的高频性能和抗干扰能力备受青睐。
　　通信设备：Wi-Fi/Bluetooth芯片、RF前端模块等通信芯片利用QFN的低寄生电感特性实现更好的高频性能。
　　
五、市场前景与未来发展趋势
　　行业报告显示，2023年全球QFN市场规模已突破150亿美元，预计到2028年将达到210亿美元，年复合增长率约6.5%。这一增长主要得益于：
　　5G和AIoT设备的快速发展，对高频、高功率封装需求持续上升；
　　汽车电子向高功率、宽温域方向发展，QFN的热性能优势更加凸显；
　　制造工艺不断进步，倒装芯片QFN、陶瓷QFN等高端变体满足更严苛的可靠性要求。
　　
六、设计使用QFN封装的注意事项

虽然QFN优势明显，但在实际应用中需要注意以下几点：
　　PCB布局设计：必须确保散热垫与地层良好连接，推荐使用铜箔或热垫；焊盘间距需与封装手册严格对应。
　　焊接工艺：建议采用回流焊工艺，严格控制温度曲线（预热150℃→峰值240℃，保温30-60s）。
　　检测手段：必要时应使用X-ray检测确认底部散热垫焊接完整性，结合AOI检查焊盘桥连、偏位等问题。
　　
结语
　　QFN封装凭借其小型化、优异散热、良好电性能和成本优势，已成为现代电子产品的首选封装方案。随着5G、车联网、AIoT的快速发展，QFN市场预计将保持稳健增长。对于产品设计人员而言，深入了解QFN特性并掌握其设计要点，将为产品开发带来显著竞争优势。
　　在选择封装方案时，建议综合考虑产品需求、成本预算和技术要求，充分利用QFN封装的优势，打造更具市场竞争力的电子产品。
