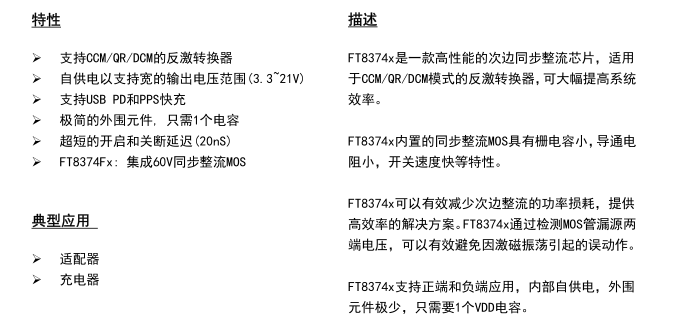

FT8374xx系列 （FT8374FC/FCA/FB/FBA/FS/HC）次边同步整流芯片，专为 CCM/QR/DCM 模式反激转换器设计，核心优势是低损耗、自供电、极简外围与快速响应，主要用于提升电源效率，适配 3.3–21V 输出电压，广泛应用于 USB PD 快充、适配器、充电器等场景。

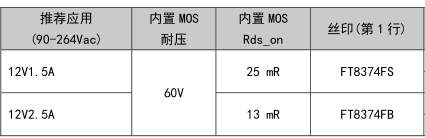

FT8374FS  输出功率18W  输出电压12V
FT8374FB 输出功率24W  输出电压12V
FT8374FC 输出功率30W  输出电压12V
FT8374HC  输出功率30W  输出电压20V

核心应用领域与典型场景

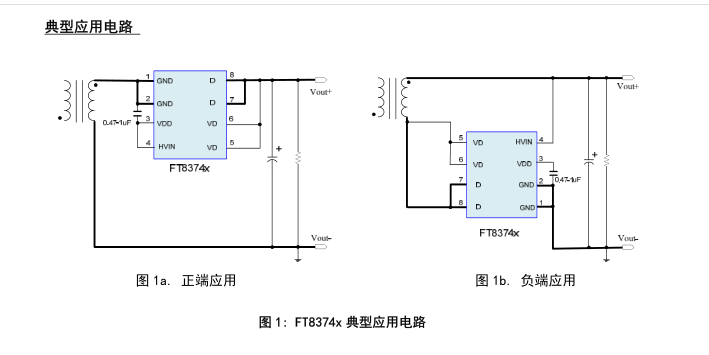

FT8374x典型应用电路  （正端应用、负端应用）

典型应用电路要点
拓扑适配：用于反激转换器次边，替代肖特基二极管，降低导通损耗与热应力。
自供电设计：无需额外辅助绕组，VDD 由输出电压自供，外围仅需 1 个 VDD 电容（如 1μF 陶瓷电容）。
工作模式：支持正端 / 负端应用，通过漏源电压检测实现快速开通 / 关断（延迟约 20ns），抗励磁振荡误动作。
器件搭配：与原边 PWM 控制器（如 FT83xx、MP24948 等）配合，构建完整高效电源方案


应用设计注意事项
PCB 布局：缩短功率环路，VDD 电容靠近芯片 VDD 引脚，降低寄生电感与噪声。
电压适配：根据输出电压与功率选择 60V 或 100V 版本，避免过压损坏。
热设计：中高功率场景需优化散热，推荐覆铜或加散热焊盘，确保结温在规格范围内。
模式适配：QR 模式下注意死区优化，防止体二极管导通导致效率下降
