74273b芯片

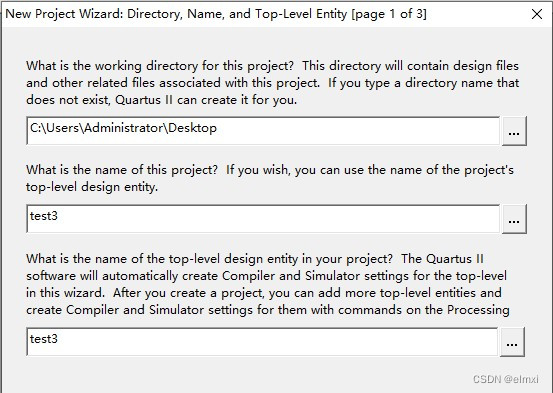

1.打开软件新建一个New Project Wizard

2.然后新建blockàsymbol 选择创建74273b

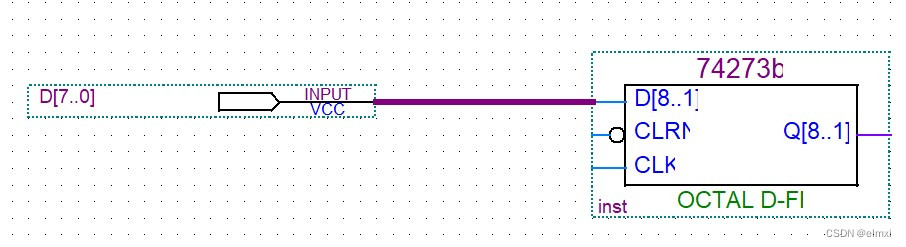

3.D[8..1]代表8个输入àinput使用总线连接，重命名为D[7..0]

CLRN,前面有个圆圈，正常接地，但是74273b是(带异步清零端的8进制触发器)，所以此处接电源，VCC,工具栏倒数第六个翻转一下单线链接，单线连接。

CLK:上升沿触发，给一个输入信号，input，单线连接。命名为CLK.

Q[8..1]:输出信号，output，命名为Q[7..0]

截图

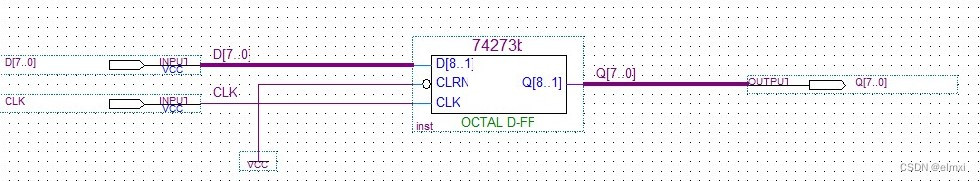

结果截图

波形图

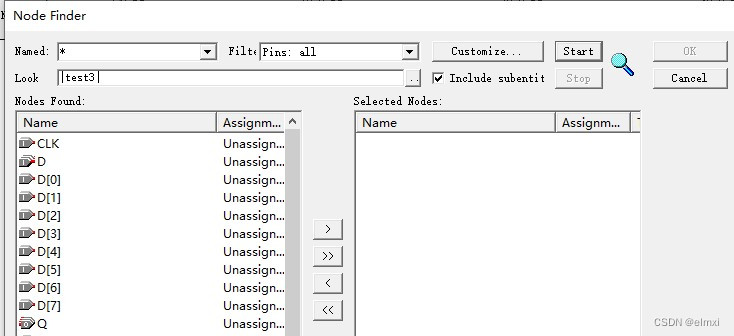

1.Fileàother fileà Vector Waveform Fileà点击name下的空白处。

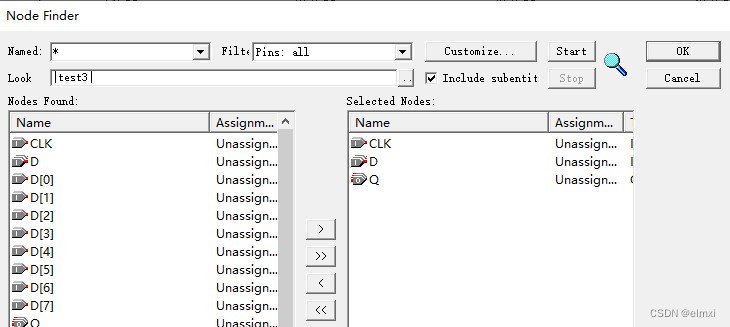

2.放入顺序：clk,D,Q，然后点击ok,ok

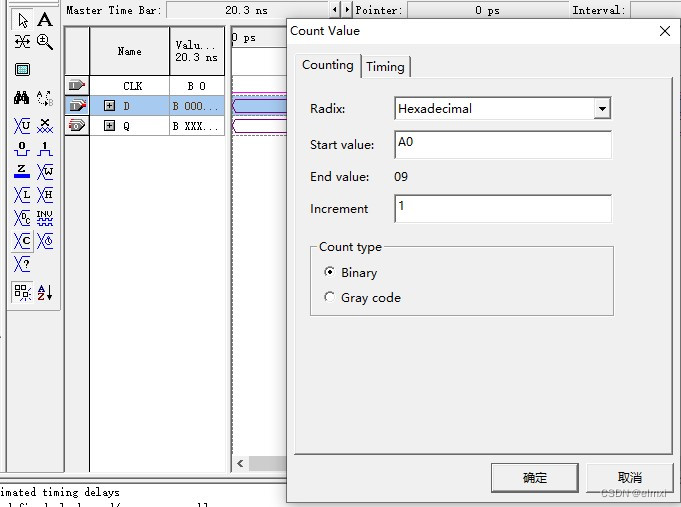

3.选中D行，点击count value ，设置16进制

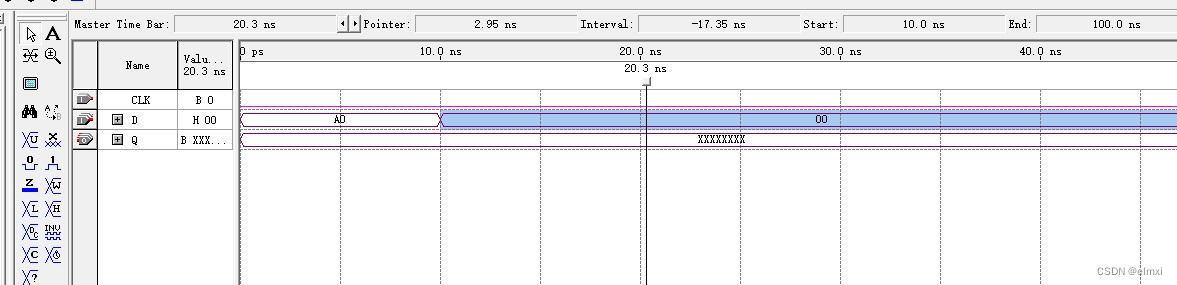

4.选中除学号位以外，点击工具栏的0

5.CLK行，给一个时钟信号，工具栏over不需改变值，运行即可。

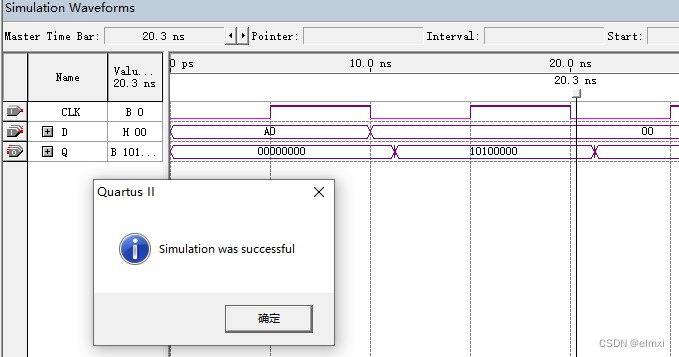

运行成功截图

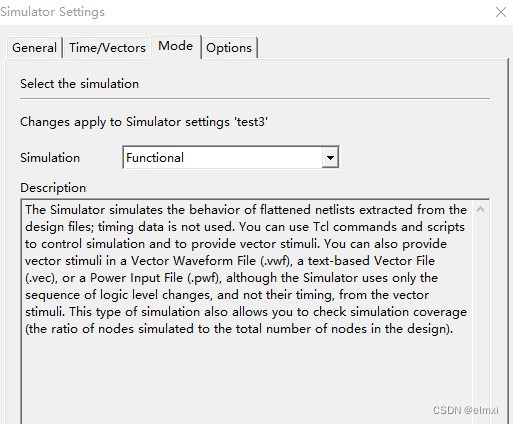

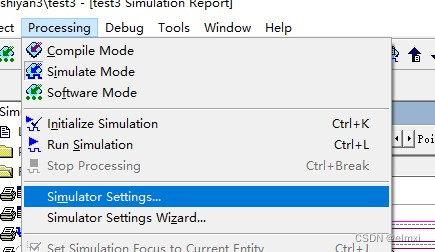

6.去掉毛刺，processingàsimulator settings

修改mode中的simulation为functional

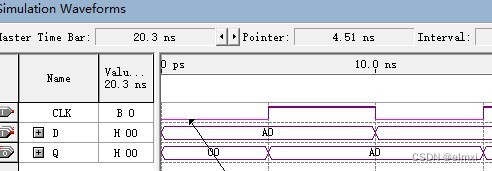

7.继续运行一遍，即可去掉毛刺。将Q行也改为十六进制。

结果截图
