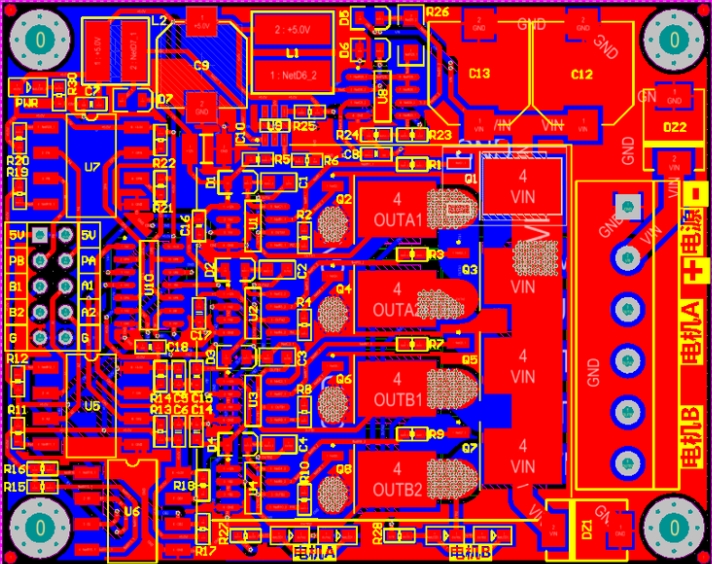

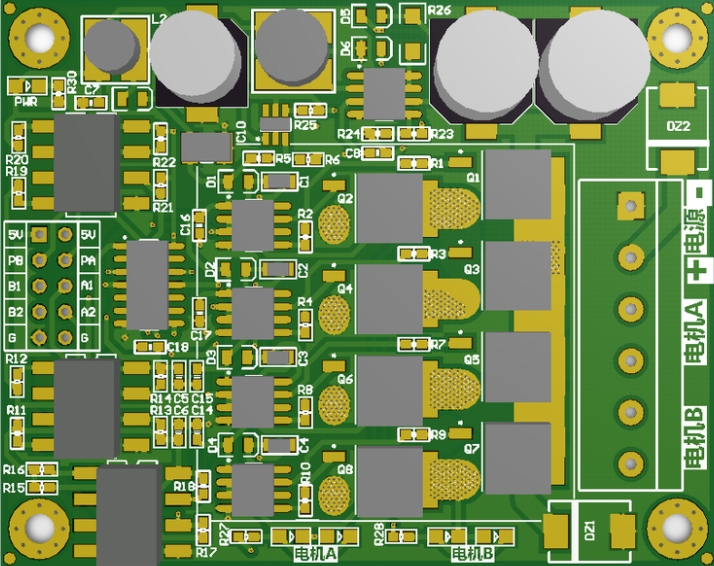

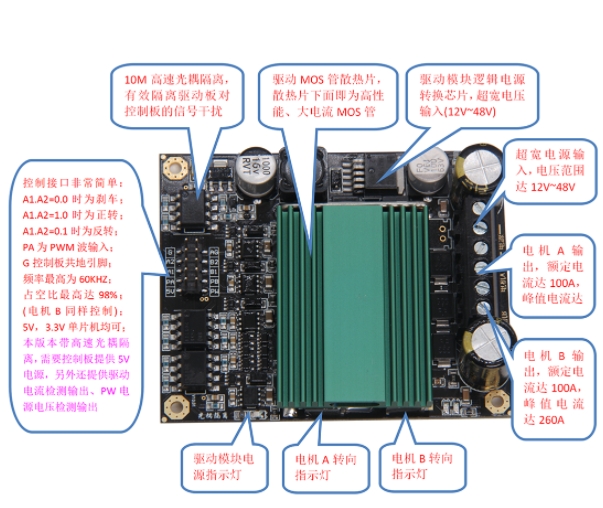

大功率H桥电机驱动板电路设计方案此大功率直流电机驱动板采用ir2103驱动芯片，可同时驱动两路电机，使用10m高速光耦对控制信号进行隔离，最大额定电流可达100A，方案包括：硬件原理图，PCB(可直接打样测试)，BOM表(直接购买元器件)，STM32测试程序，硬件测试方案，接线图等。

基于 IR2103 + N-MOS H 桥的大功率直流电机驱动方案

一、项目背景与系统概述

本项目是一套基于 STM32F10x 系列 MCU 的大功率直流电机驱动控制系统，采用 IR2103S 半桥驱动芯片 + N 沟道 MOSFET 构成 H 桥电路，实现对直流电机的双向调速、启停控制、编码器反馈采集、串口通信调试等功能。

系统具备如下特点：

高电压/大电流驱动能力（适用于 12V~36V 电机）；
硬件级死区控制与防直通保护；
编码器测速反馈，实现闭环控制基础；
串口通信支持调试与虚拟示波器功能；
模块化设计，便于扩展与维护。

二、系统架构与模块划分

系统整体分为以下几个模块：

模块名称	功能描述
PWM 输出模块	使用 TIM1 产生带死区的互补 PWM 波，驱动 IR2103
电机方向控制	通过 GPIO 控制 H 桥上下桥臂通断，实现正反转
编码器采集模块	使用 TIM8 的编码器接口模式采集电机转速
串口通信模块	USART1 实现调试信息输出与虚拟示波器数据上传
按键输入模块	使用行列扫描方式读取 4×4 矩阵键盘
定时器中断模块	TIM2 用于周期任务调度与速度计算
看门狗与异常保护	IWDG 提供系统异常复位保护

三、核心功能流程说明

3.1 电机驱动与调速控制

功能目标：

实现对直流电机的正转、反转、调速、刹车等功能，确保驱动电路安全、稳定。

实现方式：

TIM1 配置为 PWM 模式，输出两路 PWM 信号（CH1 与 CH4），分别控制 H 桥的左右半桥；
PWM 周期固定为 3000 计数单位，占空比通过设置 CCR1 与 CCR4 实现；
IR2103 提供高端驱动能力，内部集成自举电路，支持 N-MOS 高边驱动；
死区时间由 TIM1 的互补输出与刹车机制硬件级保障，防止上下桥臂直通；
方向控制由 GPIO 实现，通过设置 IN1/IN2 电平组合实现正反转与刹车。

控制逻辑表：

IN1	IN2	状态
0	0	刹车（低阻）
0	1	反转
1	0	正转
1	1	禁止（高阻）

3.2 编码器测速与反馈采集

功能目标：

采集电机转速，支持单位时间脉冲计数与方向识别，为后续闭环控制提供反馈。

实现方式：

TIM8 配置为编码器接口模式，使用 CH1（PC6）与 CH2（PC7）采集 A/B 相脉冲；
每转脉冲数（PPR）为 400，4 倍频后每转计数为 1600；
计数器自动增减，支持方向识别；
TIM2 定时中断周期为 1ms，用于计算单位时间内脉冲差值，从而得到转速（RPM）；
支持速度滤波与异常检测，防止抖动干扰。

3.3 串口通信与调试功能

功能目标：

通过串口输出调试信息，支持虚拟示波器功能，便于调试 PID 控制器或观察波形。

实现方式：

USART1 配置为 256000 波特率，8N1 格式；
重定向 printf() 到 USART1，便于打印变量；
支持自定义协议上传浮点数据，用于山外虚拟示波器；
协议格式：
[0x03][~0x03][float0][float1][~0x03][0x03]
每帧 10 字节，支持两通道波形显示；
支持中断接收，可用于后续指令控制扩展。

3.4 按键输入与人机交互

功能目标：

通过 4×4 矩阵键盘实现本地控制，如启停、调速、方向切换等。

实现方式：

GPIO 行列扫描方式，PD0~PD3 为输出列，PD4~PD7 为输入行；
使用状态机消抖，确保按键稳定识别；
返回键值 1~16，0 表示无按键；
支持组合键与长按检测扩展。

3.5 系统保护与异常处理

功能目标：

防止系统死机、驱动器烧毁、电机失控等异常。

实现方式：

IWDG 看门狗定时器，默认 1 秒复位；
TIM1 刹车功能，在过流或异常信号触发时关闭 PWM 输出；
编码器断线检测，若长时间无脉冲则判定为堵转或断线；
串口指令支持急停，可远程关闭输出；
GPIO 初始化默认关闭输出，防止上电误动作。

四、系统启动流程图（文字描述）

上电复位
   ↓
SystemInit() → 时钟配置为 72MHz
   ↓
GPIO 初始化 → 关闭所有输出，配置按键引脚
   ↓
TIM1 初始化 → PWM 输出，默认占空比为 0
   ↓
TIM8 初始化 → 编码器接口模式
   ↓
TIM2 初始化 → 1ms 中断，用于测速与任务调度
   ↓
USART1 初始化 → 串口调试与示波器功能
   ↓
IWDG 初始化 → 启动看门狗
   ↓
主循环开始 → 扫描按键、计算速度、处理串口指令

五、扩展建议与注意事项

项目	建议说明
PID 控制	可在 TIM2 中断中实现速度闭环 PID 控制；
电流采样	增加 ADC 采样电阻电压，实现电流闭环；
方向切换	切换方向前应先刹车并延时，防止反向冲击；
死区时间	若使用软件控制死区，需确保 TIM1 互补输出已禁用；
电源保护	建议加入过压、欠压、过流保护电路；
EMC 优化	PWM 输出线应尽量短，加入 RC 吸收电路；
