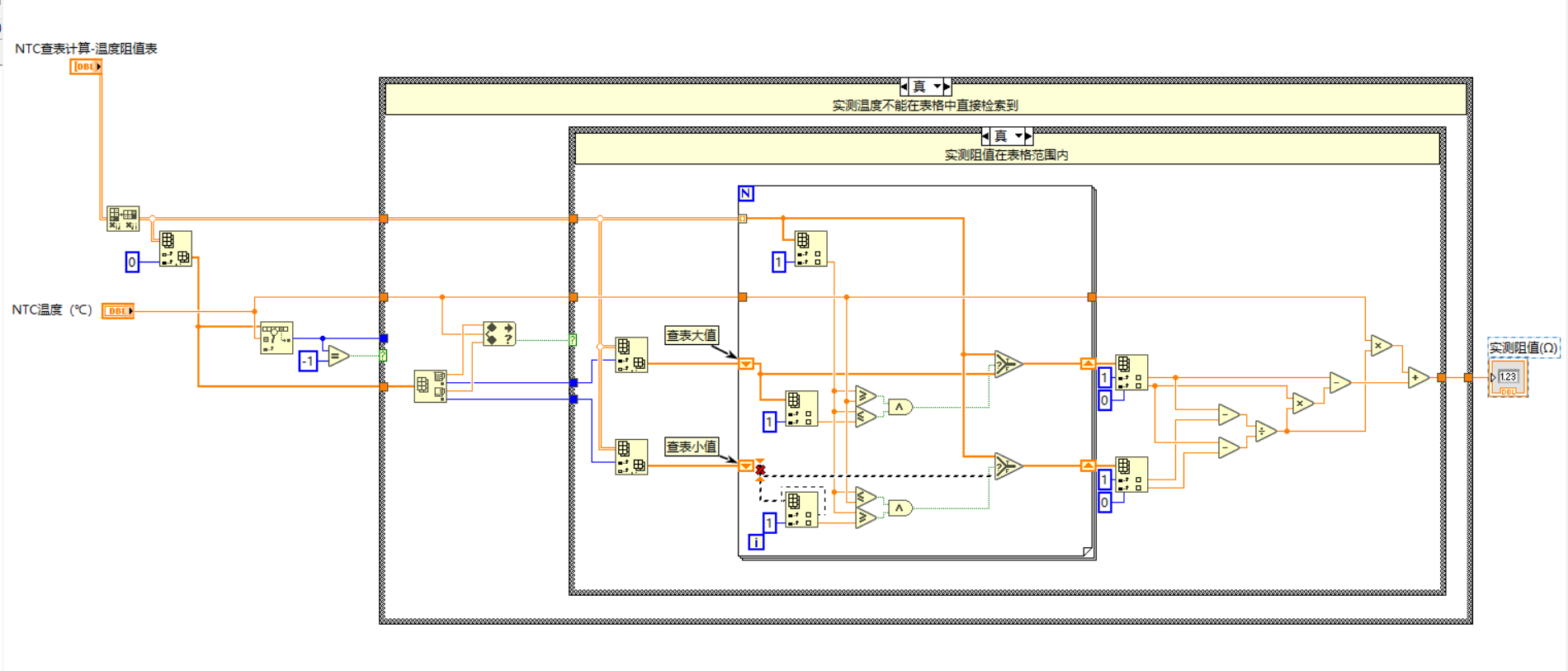

✅ 上图VI详解：NTC热敏电阻温度计算（查表法 + 范围检查）

这个VI是一个典型的NTC热敏电阻（Negative Temperature Coefficient）电阻-温度转换程序。它采用查表 + 线性插值的方法，根据输入的NTC电阻值（Ω），从预设的“NTC查表计算-温度阻值表”中查找对应的温度值（℃），并进行范围检查。

1. VI整体功能

• 输入：

  • NTC查表计算-温度阻值表（2D数组）：预先存储的电阻-温度对照表（通常是两列：电阻Ω、对应温度℃）。
  • NTC温度 (°C)：实际测量的NTC电阻值（单位Ω），数据类型DBL。

• 输出：

  • 实测阻值 (Ω)：最终输出的温度值（DBL），如果超出表格范围则输出默认值或错误提示。

• 核心逻辑：

  • 先检查输入电阻是否在表格的最小-最大阻值范围内。
  • 如果不在范围 → 输出错误或默认值。
  • 如果在范围 → 在表格中查找最接近的两个点，进行线性插值计算温度。

2. 程序框图结构详解（从左到右）

左侧输入部分：

• NTC查表计算-温度阻值表（橙色2D数组）：这是查找表，通常是两列（第0列电阻，第1列温度）。
• NTC温度 (°C)（橙色DBL输入）：实际测量的电阻值（注意：这里输入名称是温度，但实际是电阻值，可能是命名习惯）。

中间大While/Case结构（黄色背景部分）：

1. 范围检查外层逻辑：

   • 先提取表格的最大阻值和最小阻值（用“数组最大值与最小值”或索引表格首尾行）。
   • 用比较节点判断输入电阻是否在[min, max]范围内。

2. 两个并行条件判断（黄色Case结构）：

   • “实测温度不能在表格中直接检索到”（超出范围）：
     • 输出默认值（通常0或NaN），或触发错误。
   • “实测阻值在表格范围内”（正常情况）：
     • 进入内层For循环进行查表 + 插值。

3. 内层For循环（查表核心）：

   • 循环遍历表格的每一行。
   • 用比较节点找到输入电阻落在哪两个相邻电阻值之间。
   • 提取上下两个点（电阻1、温度1）和（电阻2、温度2）。
   • 使用线性插值公式计算精确温度：

     Temp = Temp1 + (Temp2 - Temp1) * (R - R1) / (R2 - R1)


   • 输出最终温度值。

4. 最终输出：

   • 实测阻值 (Ω)（橙色输出）：实际是计算得到的温度值（DBL）。

3. 关键节点与逻辑说明

• 数组操作：大量使用“索引数组”、“数组子集”、“数组最大值与最小值”来处理查找表。
• 比较与选择：多个“大于？”、“小于？”、“选择（Select）”节点实现范围判断和插值选择。
• For循环：遍历表格查找最接近的两个点。
• 线性插值：这是NTC查表法的核心算法，因为NTC电阻-温度关系是非线性的，简单查表需插值提高精度。
• 错误处理：超出范围时有专门的黄色Case提示“实测温度不能在表格中直接检索到”。

4. 适用场景

• NTC热敏电阻温度测量：最常见应用（医疗、体温计、家电、工业温度控制）。
• 非线性传感器查表转换：任何电阻型或电压型非线性传感器（如热电偶、压力传感器）。
• 精度要求高的温度转换：当Steinhart-Hart公式计算量大或精度不足时，用查表+插值更高效。
• 实时采集系统：配合DAQ卡读取NTC电压 → 电阻 → 温度。

5. 注意事项与优化建议

• 表格准备：表格必须按电阻升序排列，否则插值会出错。
• 插值精度：表格点越密，精度越高；建议至少每5-10°C一个点。
• 范围外处理：实际项目中超出范围应输出NaN或触发报警，而不是简单默认值。
• 性能：对于大表格，For循环查表效率较低，可优化为二分查找（Binary Search）。
• 内存：查找表作为常量或全局数组加载，避免每次循环重新加载。
• 与状态机结合：可把整个查表逻辑封装成子VI，在枚举状态机的“处理”状态中调用。

这个VI是典型的查表法温度转换实现，结构清晰、易于维护，是NTC温度测量项目的标准做法。

线性插值公式推导（完整、清晰版）

线性插值（Linear Interpolation）是工程中最常用、最简单的插值方法。它假设在两个已知数据点之间，函数近似为一条直线，从而估算中间任意点的值。

1. 几何意义

假设我们有两个已知点：

• 点 A：(x₁, y₁)
• 点 B：(x₂, y₂)

我们想求在 x₁ 和 x₂ 之间，任意 x 对应的 y 值。

从几何上看，连接 A 和 B 是一条直线。线性插值就是在这条直线上找到对应 x 的 y 值。

2. 公式推导（一步一步）

设直线的斜率 k 为：

k = (y₂ - y₁) / (x₂ - x₁)

对于直线上任意一点 (x, y)，满足直线方程：

y - y₁ = k × (x - x₁)

将斜率 k 代入：

y - y₁ = [(y₂ - y₁) / (x₂ - x₁)] × (x - x₁)

两边同时乘以 (x₂ - x₁) 消去分母：

(y - y₁) × (x₂ - x₁) = (y₂ - y₁) × (x - x₁)

展开并整理得：

y × (x₂ - x₁) - y₁ × (x₂ - x₁) = y₂ × (x - x₁) - y₁ × (x - x₁)

y × (x₂ - x₁) = y₂ × (x - x₁) + y₁ × (x₂ - x₁) - y₁ × (x - x₁)

y = y₁ + (y₂ - y₁) × (x - x₁) / (x₂ - x₁)

最终线性插值公式：

y = y₁ + (y₂ - y₁) × (x - x₁) / (x₂ - x₁)

其中：

• (x₁, y₁) 和 (x₂, y₂) 是已知的两点
• x 是已知横坐标
• y 是待求的纵坐标

3. LabVIEW 中的实现方式

在您之前提供的NTC温度查表VI中，线性插值节点通常这样连线：

1. 找到输入电阻 R 落在表格中相邻的两个点：

   • (R₁, T₁) —— 较小的电阻和对应温度
   • (R₂, T₂) —— 较大的电阻和对应温度

2. 套用公式：
   T = T₁ + (T₂ - T₁) × (R - R₁) / (R₂ - R₁)

LabVIEW节点实现：

• 用减法节点计算 (T₂ - T₁)、(R - R₁)、(R₂ - R₁)
• 用除法节点计算比例因子 (R - R₁) / (R₂ - R₁)
• 用乘法节点计算 (T₂ - T₁) × 比例因子
• 用加法节点加上 T₁

4. 为什么NTC查表要用线性插值？

NTC热敏电阻的电阻-温度关系是非线性的（指数型），但在局部小范围内（例如每5–10℃一个点）可以近似看作直线。
线性插值在表格点足够密的情况下精度很高，且计算量小，非常适合实时系统。

5. 注意事项

• 表格必须有序：电阻值需按升序排列，否则插值结果错误。
• 边界处理：当输入电阻正好等于表格中的某一点时，直接返回对应温度（避免除以0）。
• 超出范围：您的VI中已经用条件结构处理了超出表格范围的情况（输出默认值或错误）。
• 精度：表格点越密，插值误差越小。实际工程中建议每5℃一个点。

6. 完整插值公式在VI中的典型连线

假设已找到相邻两点：

• R1, T1（较小电阻及温度）
• R2, T2（较大电阻及温度）
• 输入电阻 R

连线顺序：

1. R - R1 → 分子
2. R2 - R1 → 分母
3. 分子 / 分母 → 比例因子
4. T2 - T1 → 温度差
5. 温度差 × 比例因子
6. 结果 + T1 → 最终温度

这就是您VI中内层For循环里进行线性插值的核心逻辑。

---
