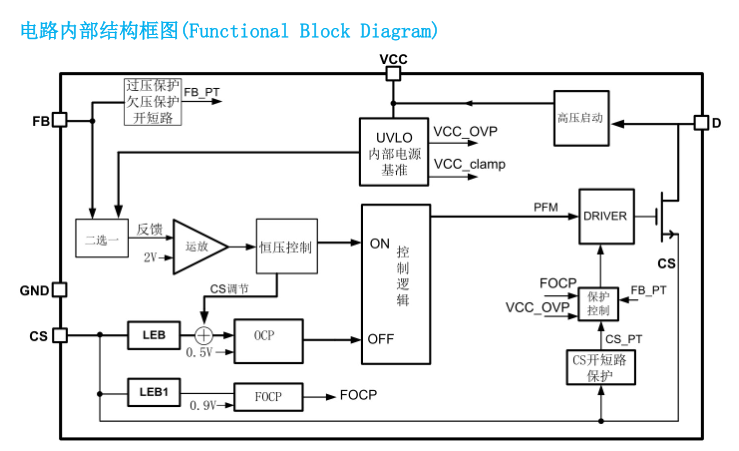

HN32512 是一款兼容 KP3210SGA/KP3211SGA 及 B 版本（KP3210BSGA/KP3211BSGA）的电源管理芯片，支持 pin-to-pin 直接替换，无需修改 PCB 板布局。

典型应用场景适配
该替代方案适用于 小家电（高速风筒、电饭煲）、智能家居（智能插座、照明驱动）、工业控制（低压电源模块） 等领域，替换后产品的能效、纹波指标与原方案基本一致。

关键参数一致性对比

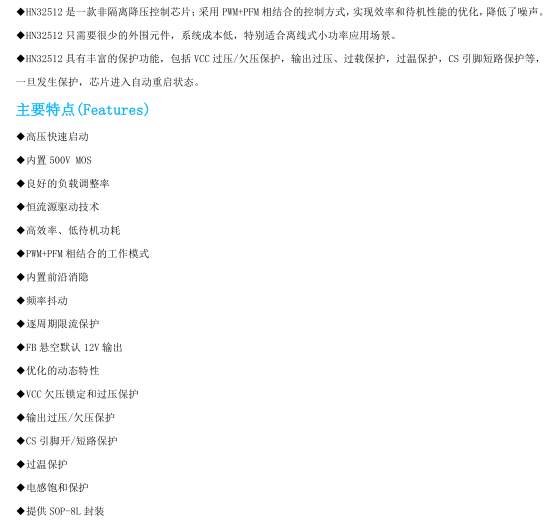

HN32512替换方案的优势
成本更低：HN32512外围元件更少（省启动电阻、高压电解等），BOM成本可降低约30-40%
待机功耗更低：<50mW vs 80mW，更易通过能效标准
保护更全面：增加CS开短路保护等
国产供应链：供货更稳定，成本优势

替代注意事项
版本区分适配：
KP3210SGA/KP3210BSGA 为 PWM 控制模式，HN32512 直接替换时，需确认软件中 PWM 占空比配置与原芯片一致；
KP3211SGA/KP3211BSGA 为 PFM+PWM 混合模式，HN32512 需开启混合调制模式，修改寄存器中模式选择位。
B 版本特殊适配：KP3210BSGA/KP3211BSGA 为宽温版本（-40℃~125℃），HN32512 同样支持宽温范围，无需额外调整散热设计。
外围元件复用：原电路中的反馈电阻、采样电阻、滤波电容均可直接复用，无需更换型号或参数。

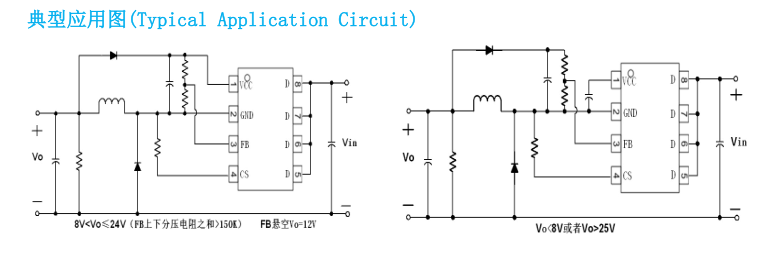

HN32512典型应用图：

通用典型应用电路

该电路与 KP3210SGA,KP3211SGA,KP3210BSGA,KP3211BSGA完全通用，无需修改：

输入侧：AC 市电 → 保险丝 F1 → 整流桥 DB1 → 滤波电容 C1 → HN32512 VIN 引脚；
功率级：芯片内置 MOS → 高频变压器 T1 原边 → 芯片 CS 引脚（电流采样）；
输出侧：变压器 T1 副边 → 整流二极管 D2 → 滤波电容 C2 → 负载；
反馈回路：变压器辅助绕组 → 分压电阻 R1/R2 → HN32512 FB 引脚，实现恒压恒流控制；
保护辅助：VDD 引脚并联稳压管 ZD1 和电容 C3，防止电压尖峰损坏芯片。

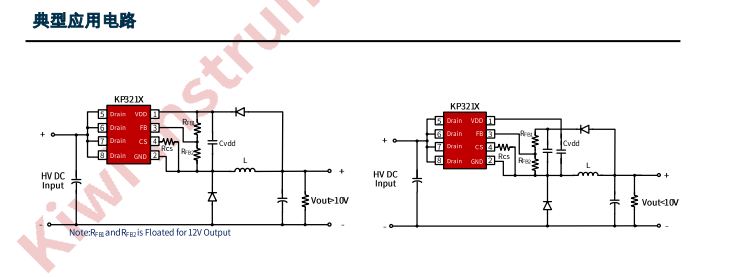

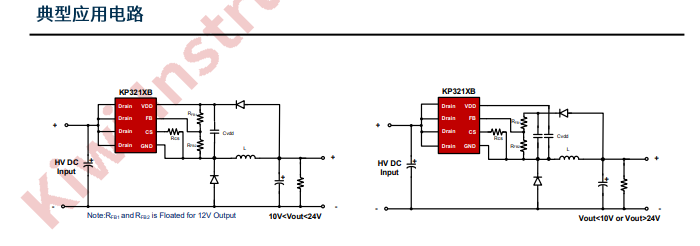

KP321X和KP321XB典型应用电路

验证建议:
确认原方案参数：检查原电路实际工作电压、电流、浪涌防护等级
修改PCB走线：按上述引脚对应关系修改（或使用飞线验证）
空载测试：上电测试VCC电压、输出电压是否正常
满载老化：在85VAC、115VAC、230VAC、264VAC下分别满载老化2小时
浪涌测试：如有条件，进行±2kV浪涌测试（如原方案有此要求）
EMI测试：确认传导EMI余量是否满足标准.
