AC-DC 12V 2A UC3842单端反激PSIM仿真模型 开关电源设计学习资料12V2A变换器，单相桥式整流，有完整的计算过程。

今天我们来聊聊AC-DC 12V 2A的开关电源设计，特别是基于UC3842的单端反激拓扑。这种设计在低功率应用中非常常见，比如我们家里的一些小家电。咱们先从基本概念入手，然后通过PSIM仿真模型来验证设计的正确性。

首先，单端反激拓扑的核心思想是利用变压器的储能和释能来实现电压的转换。UC3842是一款常用的PWM控制器，它能够精确控制开关管的导通和关断时间，从而调节输出电压。

我们先来看一下基本的电路结构。输入是220V的交流电，经过单相桥式整流后变成脉动的直流电。然后通过一个滤波电容，电压变得相对平稳。接下来，UC3842通过控制MOSFET的开关，将直流电转换成高频的交流电，经过变压器降压后，再整流滤波，最终得到稳定的12V直流输出。

// UC3842 PWM控制代码示例
void PWM_Control() {
    while (1) {
        if (Voltage_Sense < 12) {
            PWM_Duty_Cycle += 1; // 增加占空比
        } else if (Voltage_Sense > 12) {
            PWM_Duty_Cycle -= 1; // 减少占空比
        }
        delay(1); // 延时1ms
    }
}

上面的代码是一个简化的PWM控制逻辑。实际应用中，UC3842会根据反馈电压自动调整占空比，以保持输出电压的稳定。

接下来，我们通过PSIM仿真来验证这个设计。PSIM是一款强大的电力电子仿真软件，特别适合开关电源的仿真。

// PSIM仿真模型示例
Circuit {
    Source AC 220V 50Hz
    Rectifier Bridge
    Capacitor C1 100uF
    MOSFET Q1
    Transformer T1 1:0.1
    Diode D1
    Capacitor C2 1000uF
    Load R1 6 Ohm
    Controller UC3842
}

在PSIM中，我们可以设置各个元件的参数，比如变压器的匝数比、电容的容值等。通过仿真，我们可以观察到输出电压的波形，确保设计的正确性。

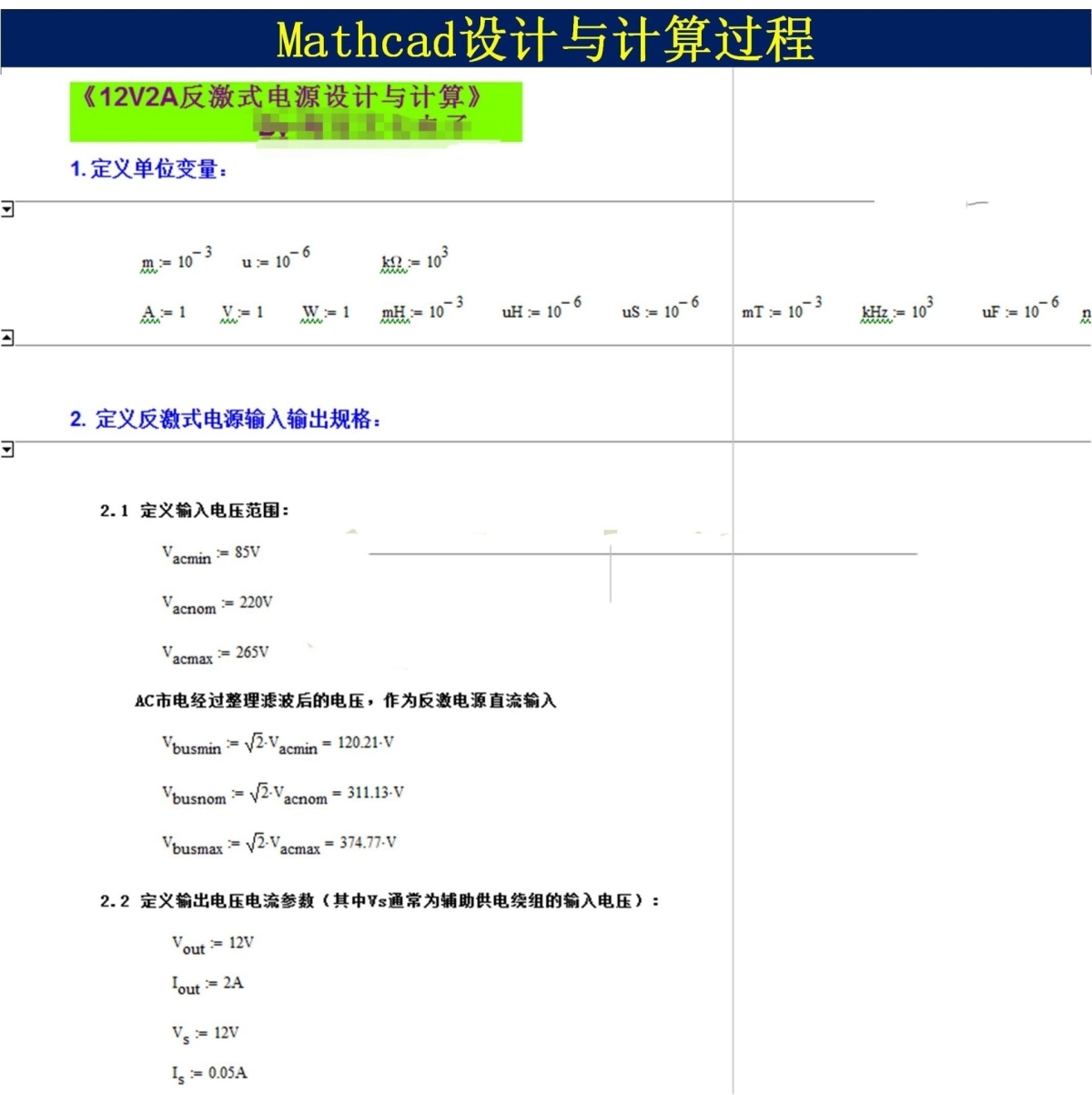

最后，我们来看一下完整的计算过程。首先，根据输出功率和输入电压，计算出变压器的匝数比。然后，根据开关频率和占空比，计算出MOSFET的导通时间和关断时间。最后，根据输出电流和电压，选择合适的滤波电容和二极管。

def transformer_ratio(Vin, Vout):
    return Vin / Vout

# 占空比计算
def duty_cycle(Vin, Vout):
    return Vout / Vin

# 滤波电容选择
def filter_capacitor(Iout, Vripple, f):
    return Iout / (Vripple * f)

通过这些计算，我们可以确保设计的电源在各种工况下都能稳定工作。

总之，基于UC3842的单端反激拓扑设计简单、可靠，非常适合低功率应用。通过PSIM仿真和详细的计算，我们可以确保设计的正确性和稳定性。希望这篇文章对你有所帮助，如果有任何问题，欢迎留言讨论！
