Proteus仿真实现8255A芯片走马灯的实验

hccai76

146人浏览 · 2025-12-30 09:13:35

hccai76 · 2025-12-30 09:13:35 发布

一、8255实验题目要求

8255的A口接8个LED发光二极管。利用按钮开关K控制指示灯LED0~LED7。初始状态为LED0~LED7全暗，第一次按K使LEDO亮，其它暗，第二次按K，使LED1亮，其它暗……，第八次按K，使LED7亮，其它暗，第九次按K，全暗，如此循环不断亮灯，编写程序段。

二、 Proteus电路的搭建

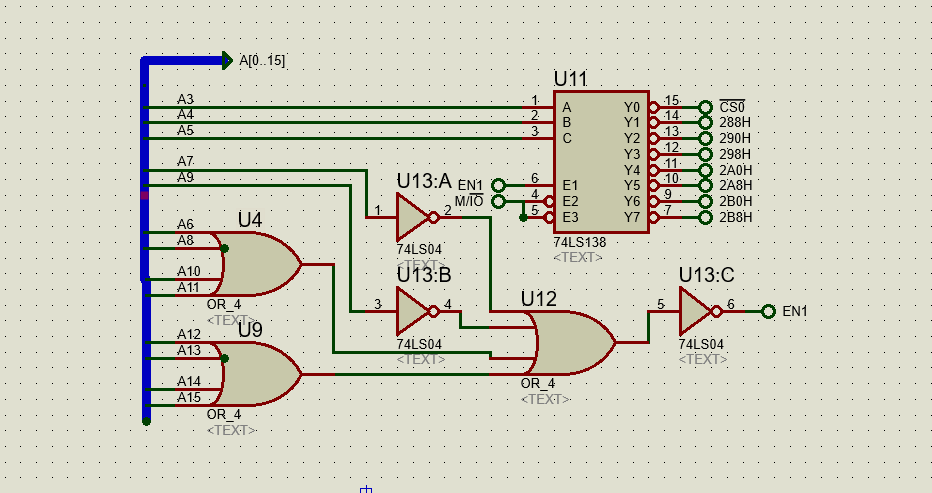

主要包括两个部分，一个是 74LS138的地址译码，这里用到的是 280H, 因此 A7,A9这两个地址要过非门。

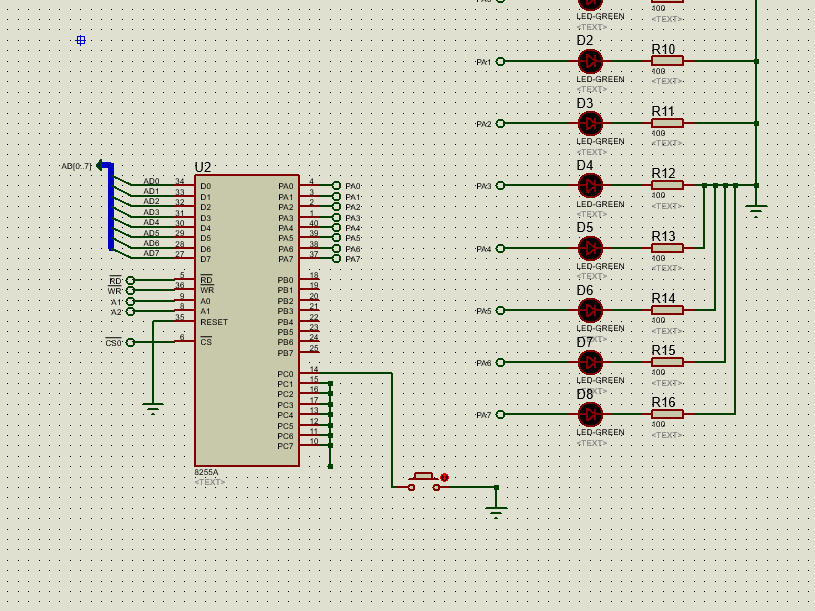

第二部分就是 8255的设计与初始化

PC0 作为按键input， PA接 LED 输出

三程序代码

程序代码直接问 deepseek， chatgpt 以及 gemini。相对 chatgpt和gemini回答比较好，并且引导你一步一步做实验，真的跟辅导老师一样。

最后，融合三家的代码，对键盘去抖做了优化，程序如下。按键我采用的是查询方式，小伙伴们可以尝试用中断。

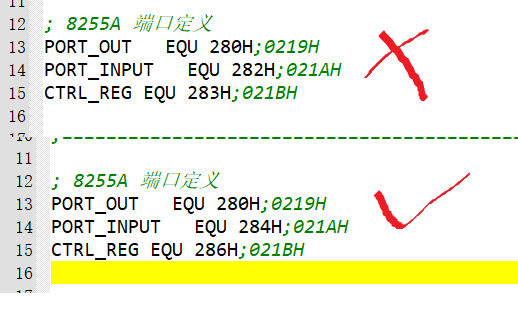

; 8255A 端口定义
PORT_OUT   EQU 280H;0219H
PORT_INPUT   EQU 284H;021AH
CTRL_REG EQU 286H;021BH


DATA SEGMENT
    COUNT DB 0        ; 计数变量：0~8
DATA ENDS

;--- 定义堆栈段 ---
STACK SEGMENT STACK      ; 使用 STACK 参数，汇编器会自动处理部分初始化
    DB 100 DUP(?)        ; 开辟 100 字节空间
    TOP LABEL BYTE       ; 定义一个标号指向栈顶
STACK ENDS

CODE SEGMENT
    ASSUME CS:CODE, DS:DATA, SS:STACK

START:

; 初始化 SS 和 SP
    MOV AX, STACK
    MOV SS, AX           ; 设置堆栈段基址

    ; 设置栈指针 SP
    ; 栈是向下生长（从高地址向低地址），所以 SP 要指向最高地址的下一位
    MOV SP, OFFSET TOP
    MOV AX, DATA
    MOV DS, AX

    ; 1. 初始化 8255A
    ; 方式控制字: 10001001B (89H)
    ; 标志位1, 方式0, A输出, C高位输出, B输出, C低位输入
    MOV AL, 89H;10001001B ;89H
    MOV DX, CTRL_REG
    OUT DX, AL

    ; 2. 初始状态：全灭 , 低电平灭
    MOV AL, 00H
    MOV DX, PORT_OUT
    OUT DX, AL

;-------------------------------
; 主循环
;-------------------------------
MAIN_LOOP:



    CALL KEY_SCAN     ; 等待一次按键
    INC COUNT
    CMP COUNT, 9
    JB OUTPUT_LED
    MOV COUNT, 0

OUTPUT_LED:
    MOV CL, COUNT
    CALL LED_DISPLAY
    JMP MAIN_LOOP

;===============================
; 按键扫描（PC0） 查询方式
;===============================
KEY_SCAN PROC
WAIT_PRESS:
    MOV DX, PORT_INPUT; C口
    IN  AL, DX
    TEST AL, 01H      ; 逻辑与运算 bit0
    JNZ WAIT_PRESS    ; 等待按下（低电平）

DELAY1:
    MOV CX, 3000      ; 消抖延时
D1:
    LOOP D1
    IN  AL, DX        ; 去抖继续检查是否按下
    TEST AL, 01H      ; 逻辑与运算 bit0
    JNZ WAIT_PRESS    ; 等待按下（低电平）

WAIT_RELEASE:
    IN  AL, DX
    TEST AL, 01H
    JZ WAIT_RELEASE   ; 等待松开

    RET
KEY_SCAN ENDP


;===============================
; LED 显示子程序
; CL = COUNT
;===============================
LED_DISPLAY PROC
    MOV AL, 00H    ; 初始化全灭状态
    CMP CL, 0
    JZ OUT_LED

    DEC CL
    MOV AL, 01H
    SHL AL, CL
;    NOT AL            ; 低电平点亮

OUT_LED:
    MOV DX, PORT_OUT; B口
    OUT DX, AL
    RET
LED_DISPLAY ENDP


PRODELAY PROC
 ;   PUSH CX
    MOV CX, 6000      ; 消抖延时
D2:
    LOOP D2
 ;   POP CX
PRODELAY  ENDP




CODE ENDS
END START

四、调试过程中的问题

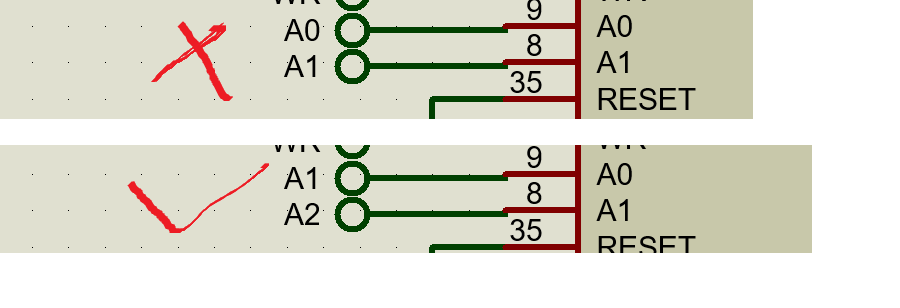

在仿真过程中，开始灯怎么也不对，中间又做了很多实验调试代码，尝试PA, PB口的输出变化，也无效。最后发现 8255的 A0 A1脚，接 CPU的 A0 A1不行，接 A1, A2 就可以。如果又知道问题点的小伙伴可以留言解析下，谢谢。
