（一）：硬件部分

如图所示：EARTHNET，RMII 接口原理图

YT8512C：YT8512C 是一款国产百兆以太网物理层（PHY）芯片

• 发送方向：将 STM32（MAC 层）通过 RMII/MII 接口输出的 3.3V 数字逻辑电平（如 TXD0/TXD1），转换为符合 IEEE 802.3u 标准的差分模拟信号（TX+/TX-），通过网线传输；
• 接收方向：将网线中传来的差分模拟信号解调为数字逻辑电平（RXD0/RXD1），回传给 STM32 的 MAC 层，完成数据接收。
• 兼容 IEEE 802.3/802.3u 标准，支持10/100Mbps 速率自适应（自动识别对端设备如路由器的速率）；
• 支持全双工 / 半双工模式、自动协商（Auto-Negotiation），无需手动配置，自动匹配最优通信模式；
• 支持交叉线 / 直通线自适应，无需区分网线类型，降低硬件使用门槛。

YT8512C 为 QFN32 封装的百兆以太网 PHY 芯片，引脚按功能分为电源与地、RMII/MII 接口、物理层差分信号、管理接口、时钟与复位、LED 与配置、模拟与校准7 大类

RX_DV 为高电平时，表示 PHY 输出到 MAC 的 RXD（接收数据）总线上的比特流是有效以太网帧数据（从帧前导码 + SFD 开始，到 CRC 校验结束）；低电平时，RXD 上的信号为空闲码、链路协商码等无效数据，MAC 会忽略。→ 简单说：RX_DV 高电平 =“MAC 快收，这是正经数据！”；低电平 =“别理，都是无效信号”。

RMII 模式（CRS_DV）

数据有效（RX_DV）+ 半双工载波侦听

无有效数据，链路空闲

RMII（百兆）

仅 RXD [0]/RXD [1] 两位，并行传输（每时钟 2 比特）

速率 50MHz 时钟，总带宽 100Mbps（与 MII 等效），是你 YT8512C+STM32F407 的核心用法

TXC（Transmit Clock，发送时钟）是以太网 RMII/MII 接口的核心同步时钟信号，在你的 YT8512C + STM32F407 场景中，它的作用是为发送、接收双向数据传输提供统一的时序基准，保证 PHY 与 MAC 之间的数据采样和传输不出现错位。

RESET_N（低电平有效硬件复位）是 YT8512C/STM32 等芯片的核心复位引脚，核心作用是通过低电平触发芯片复位，将内部寄存器、状态机恢复至出厂默认值，确保上电稳定或异常时可强制重启，避免逻辑混乱。

1. MDC（管理时钟）

• 信号方向：由MCU（STM32）输出，给 PHY 提供同步时钟。
• 功能：作为 MDIO 数据传输的节拍基准，控制数据收发的时序。

2. MDIO（管理数据）

• 信号方向：双向传输，MCU 可通过它向 PHY 写配置指令，也可读取 PHY 的状态寄存器。
• 功能：承载 PHY 寄存器的地址、读写命令和数据，是 MCU 与 PHY 的 “通信桥梁”。

CRS_DV 是 RMII 接口的 “接收状态总开关”，既简化了硬件设计，又兼顾数据有效性与信道状态监测。

RXD[0],RXD[1],TXD[0],RXD[1]不是传输数据的吗？为什么还要MDC,MDIO传输数据？

RXD [0:1]/TXD [0:1] 负责传输以太网业务数据帧（如 TCP/UDP 包），是高速数据通道；MDC/MDIO 负责传输PHY 管理配置与状态数据（如速率、双工、链路状态），是低速控制通道，二者功能完全独立、不可替代，共同支撑 STM32+YT8512C 的以太网正常工作。

RXD/TXD 是 “数据高速公路”，MDC/MDIO 是 “高速公路的交通指挥与监控系统”—— 没有指挥监控，高速公路无法正常通车；没有通车能力，指挥监控也失去意义，二者缺一不可。

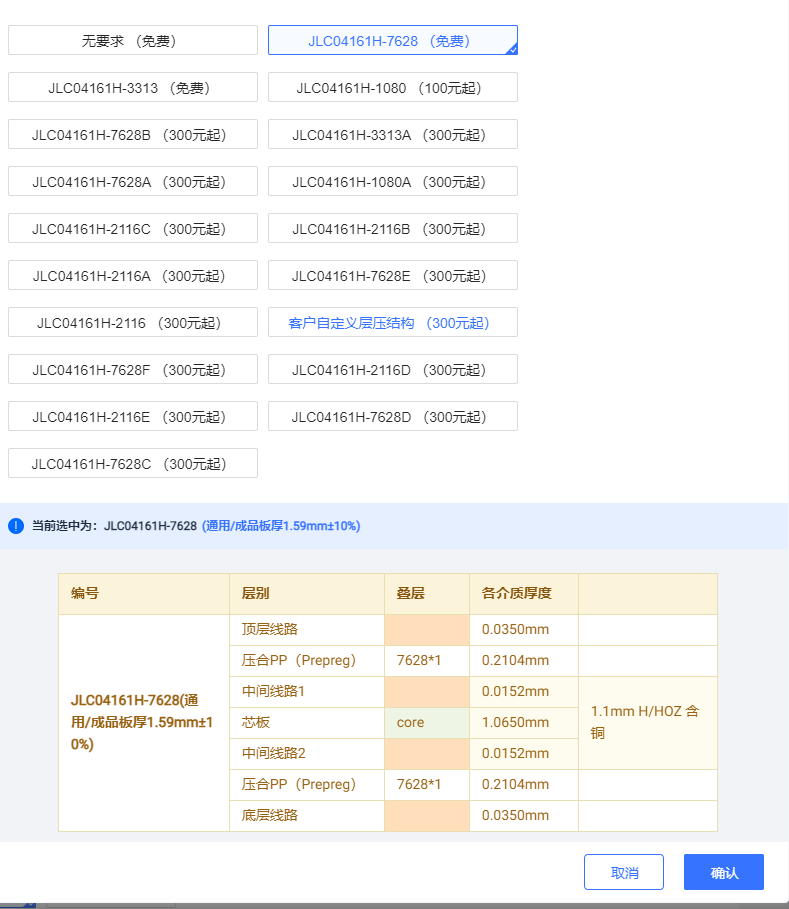

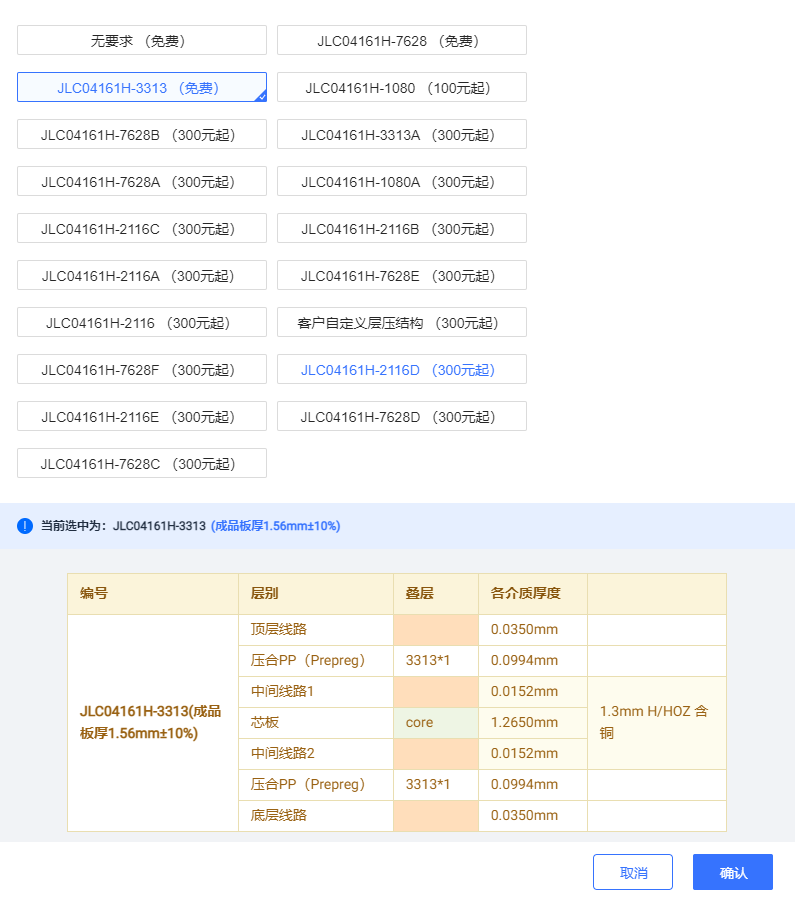

PCB布线总结：(TPTXBO,TPTXNO)一组差分信号走线要符合100Ω的阻抗匹配，线宽7mil，线距7mil，PCB走线(TRXN1,TRXP1)一组差分信号走线要符合100Ω的阻抗匹配，线宽7mil，线距7mil，(RXD[0],RXD[1])一组因为是并行数据，所以需要等长处理，线宽按照10mil来，（TXD[0],TXD[1]）一组因为是并行数据，所以需要等长处理，线宽按照10mil来，

其他线10mil就行，两个差分对的距离遵循3W原则，这些线都走外层顶层或者底层，外层1盎司，内层0.5盎司，处理差分对，其他信号线最小距离10mil，一个信号的过孔最多两个，差分对走外层时，对应内层（如下层）需铺完整的 GND 铜皮，且铜皮与差分对的距离尽量近（利用层压结构的介质厚度），增强阻抗稳定性和抗干扰能力。你觉得这个思路有需要完善的地方吗

1:网口阻抗匹配100Ω，等长处理TX,RX,在不等长的地方做等长处理；

同一路径内的信号必须与 TXC 等长，

假设要求 长度误差 ≤50mil，设定 TXC 的基线长度为 1000mil

1. 发送组匹配：TXD [0]、TXD [1]、TX_EN 需与 TXC 长度差 ≤50mil → 这三个信号长度范围是 950~1050mil
2. 接收组匹配：RXD [0]、RXD [1]、CRS_DV 需与 TXC 长度差 ≤50mil → 这三个信号长度范围是 950~1050mil

此时，TXD 组的长度（比如 960mil）和 RXD 组的长度（比如 1040mil）之间的差值是 80mil，完全满足 “各自与 TXC 等长” 的要求，但 TXD 和 RXD 本身并不等长 —— 这是完全合规的设计。

---

核心区别对比表

RJ45:8 针模块化连接器

C语言函数

void *memset(void *s, int c, size_t n);

作用：将起始地址为 s、长度为 n 字节的连续内存块，每个字节都填充为同一个值（c 的低 8 位）。

---

int strncmp(const char *str1, const char *str2, size_t n);

作用：按 ASCII 码逐字节比较两个字符串的前 n 个字符，

---

int snprintf(char *restrict buf, size_t n, const char *restrict format, ...);

作用：将 format 指定的格式化字符串（含固定文本与格式化符）和后续可变参数按规则拼接，安全写入 buf 缓冲区（最多写 n-1 个字符，自动补 \0 结束符），同时返回格式化后字符串的真实长度（不含 \0），避免缓冲区溢出。

---

#include <string.h>  // 必须包含该头文件（Keil/STM32中适用）

void *memcpy(void *restrict dest, const void *restrict src, size_t n);

memcpy 函数将 src（如 new_data）指向的内存区域中 前 n 个字节（如 sizeof(new_data)）的数据，原样复制到 dest（如 g_lwip_demo_sendbuf）指向的内存区域，返回 dest 地址，实现内存块的二进制拷贝（不关心数据类型，仅按字节复制）。

---

#include <string.h>  // 必须包含该头文件（Keil/STM32中适用）

char *strstr(const char *haystack, const char *needle);

strstr 函数在 haystack 指向的字符串（如 cmd）中查找 needle 指向的子字符串（如 "arc_incmove"），找到则返回子字符串在 haystack 中的起始地址，未找到则返回 NULL，核心用于判断一个字符串是否包含另一个子字符串。

---

#include <stdio.h>  // 必须包含该头文件（Keil/STM32中适用）

int sscanf(const char *restrict s, const char *restrict format, ...);

sscanf 函数从 s 指向的字符串（如 cmd）中，按 format 指定的格式（如 "arc_incmove %ld %ld %ld %ld %lu %hhd"）提取对应类型的数据，依次存入后续可变参数指向的内存地址（如 &start_x、&start_y 等），最终返回成功提取的参数个数，核心用于从字符串中解析结构化数据。

#include <stdio.h>  // 必须包含此头文件（STM32/嵌入式开发也需包含）

int sscanf(const char *str, const char *format, ...);

例子：sscanf(cmd, "set %d %s", &num, state) == 2

作用：以 format 参数指定的格式规则为 “提取模板”，从 str 参数指向的源字符串中，筛选并转换出对应类型的数据，最终将转换后的结果分别存入可变参数 ... 指定的变量中，同时返回成功提取并赋值的参数个数，用于判断解析是否符合预期。

示例场景中，就是：从 cmd（str）里，按 set %d %s（format）的规则，提取 IO 编号和控制状态，分别存到 num 和 state（可变参数）中，再通过返回值 == 2 确认解析成功，为后续 IO 控制提供可靠参数。

---------------------------------------------------------------------------------------------------------------------------------

#include <stdio.h>  // 必须包含此头文件

int sprintf(char *str, const char *format, ...);


示例：sprintf(reply, "[%d%d%d%d%d%d%d%d]\r\n",io_state[0], io_state[1], io_state[2], io_state[3],io_state[4], io_state[5], io_state[6], io_state[7]);

作用：将多个不同类型的数据（如整数、字符串、浮点数等）按照指定的格式，拼接成一个字符串，并存储到用户提供的字符数组（缓冲区）中。

---

lwip的发送函数

首先思路可以仿照按键发送的来 g_lwip_send_flag |= LWIP_SEND_DATA; /* 标记LWIP有数据要发送 */

其次下面这一个不知道为啥相同的数据只发送一次就没反应了

#include "lwip/sockets.h"  // 必须包含 LwIP socket 头文件

int send(int s, const void *buf, size_t len, int flags);

作用：通过参数 s 指定的已建立网络连接（socket 通道），从参数 buf 指向的缓冲区中，读取 len 个字节的有效数据，按照 flags 设定的发送规则，将数据可靠发送到网络对端。

---

lwip通信接受上位机来的信息

1：在freertos_demo中定义创建一个队列和任务

/* 消息队列的数量 */
#define CMD_RECV__Q_NUM    20   /* 显示消息队列的数量 */
QueueHandle_t cmd_recv_queue;     /* 显示消息队列句柄 */

cmd_recv_queue = xQueueCreate(CMD_RECV__Q_NUM,200);      /* 创建消息Message_Queue,队列项长度是200长度 */

/**
 * @brief       显示任务
 * @param       pvParameters : 传入参数(未用到)
 * @retval      无
 */
void display_task(void *pvParameters)
{
    pvParameters = pvParameters;
    uint8_t *buffer;

    while(1)
    {
        buffer = mymalloc(SRAMIN,200);

        if(g_display_queue != NULL)
        {
            memset(buffer,0,200);       /* 清除缓冲区 */

				    if(cmd_recv_queue != NULL)
        {
            memset(buffer,0,200);       /* 清除缓冲区 */

            if (xQueueReceive(cmd_recv_queue,buffer,portMAX_DELAY))
            {
               //对buffer进行操作
            }
        }



        myfree(SRAMIN,buffer);          /*释放内存 */

        vTaskDelay(5);
    }
}

2：在lwip.demo中，进行写队列

extern QueueHandle_t cmd_recv_queue;     /* 显示消息队列句柄 */

						            /* 将收到的数据发送到 FreeRTOS 消息队列（例如 LCD 显示任务） */
            lwip_err = xQueueSend(cmd_recv_queue, &g_lwip_demo_recvbuf, 0);

网口的发送与接受数据进行逻辑处理

发送数据进行逻辑处理：
uint8_t g_lwip_demo_sendbuf[] = "ALIENTEK DATA \r\n";
修改这个数组里面的内容进行发送自己想发送的数据
对数据进行更改的思路？
首先把之前的数据全部清除
再进行写入新的数据

每执行一次下面这个代码就发送一次数据
g_lwip_send_flag |= LWIP_SEND_DATA; /* 标记LWIP有数据要发送 */



接受数据进行逻辑处理：
创建一个buffer进行储存队列的内容，再进行逻辑操作
uint8_t *buffer;
if (xQueueReceive(g_display_queue,buffer,portMAX_DELAY))
 {
 //对buffer进行逻辑判断进行逻辑操作
 }
