零、零基础必看四点

（一）IP地址与子网掩码

1.通俗理解

IP = 每台电脑/设备的门牌号，全网唯一;

子网掩码 = 用来判断两台设备是不是在同一个片区。

2.固定用法(直接照抄)

统一用最常用网段:192.168.x.x，子网掩码固定写:255.255.255.0
24位掩码的同一网段:前3段数字必须一样

（二）默认网关

1.通俗理解

网关 = 不同片区之间的大门/中转站。你的电脑要访问别的网段，数据必须先发给网关，再由网关转发出去。

2.固定规则(直接套用)

网关地址 = 当前网段的第一个可用地址

网段192.168.10.0 -> 网关:192.168.10.1

网段192.168.20.0 -> 网关:192.168.20.1

（三）VLAN虚拟局域网（校园网核心）

1.通俗理解

一台物理交换机，肉眼看是一台设备。
VLAN就是在一台交换机里，虚拟出好几台独立的小交换机。
作用 : 分区管理(比如一楼、二楼、不同院系)
规则 : 同VLAN能互通，不同VLAN默认互相隔离

2.实操对应(交换机命令)

# 创建WLAN

enable
configure terminal
vlan 10  //创建编号10的虚拟局域网
exit
vlan 20 //创建编号20的虚拟局域网
exit

# 把交换机端口分配给VLAN
## 接电脑的端口，必须设为 access模式

interface FastEthernetO/1
switchport mode access //端口接终端电脑
switchport access vlan 10 //把这个端口划进VLAN10
exit

（四）Access端口& Trunk端口 (必学，交换机互联用)

这是交换机两种核心端口模式，场景完全分开，记死场景就行。

1.Access模式

用途	特点	对应命令
交换机电脑/终端	只属于一个VLAN	switchport mode access

你所有插PC的端口，全都用这个。

2.Trunk模式(主干端口)

用途	特点	对应命令
交换机交换机互相连线	可以同时传递所有VLAN的数据	switchport mode trunk

校园网里，楼层交换机连核心交换机的端口，必须配Trunk，否则不同交换机上的同VLAN也不通。

实操命令示例(交换机互联端口配置)

interface FastEthernetO/1
switchport mode trunk  //设为干线端口，转发所有VLAN
exit

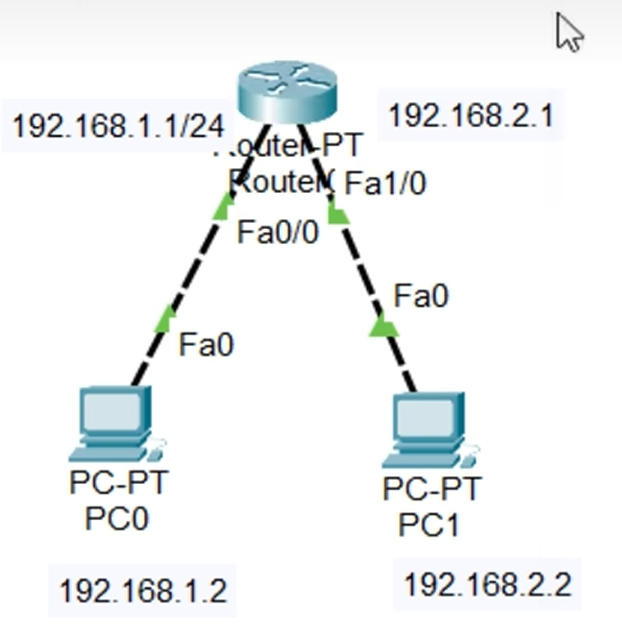

一、路由接口配置命令

1.双击路由器，ctrl+C进入用户模式

2.【en】进入特权模式

3.【configure】进入全局配置模式

4.【interface f0/0】进入接口配置模式

5.【ip address192.168.1.1 255.255.255.0】配置左边接口

6.【no shutdown】激活接口

7.【exit】退出接口

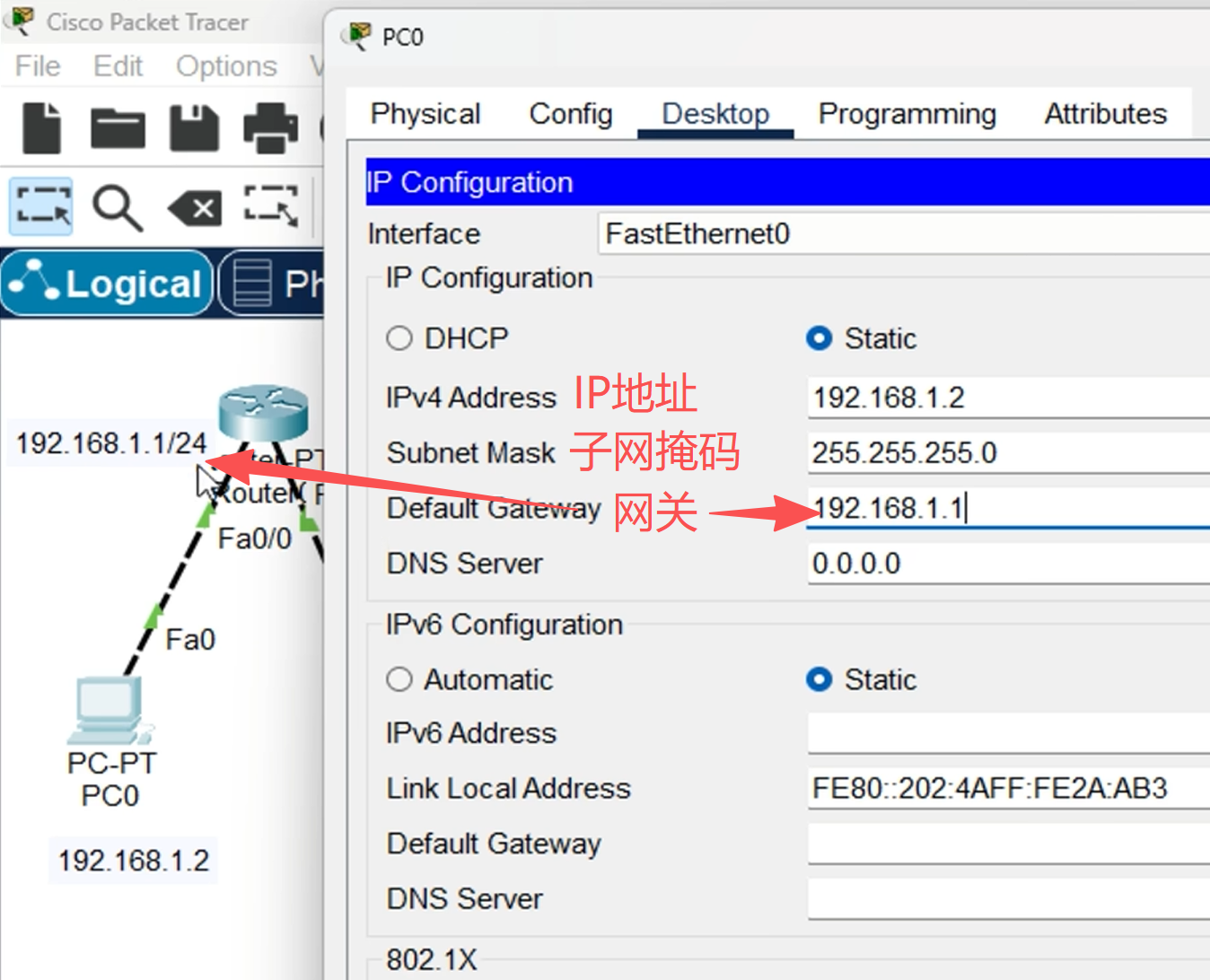

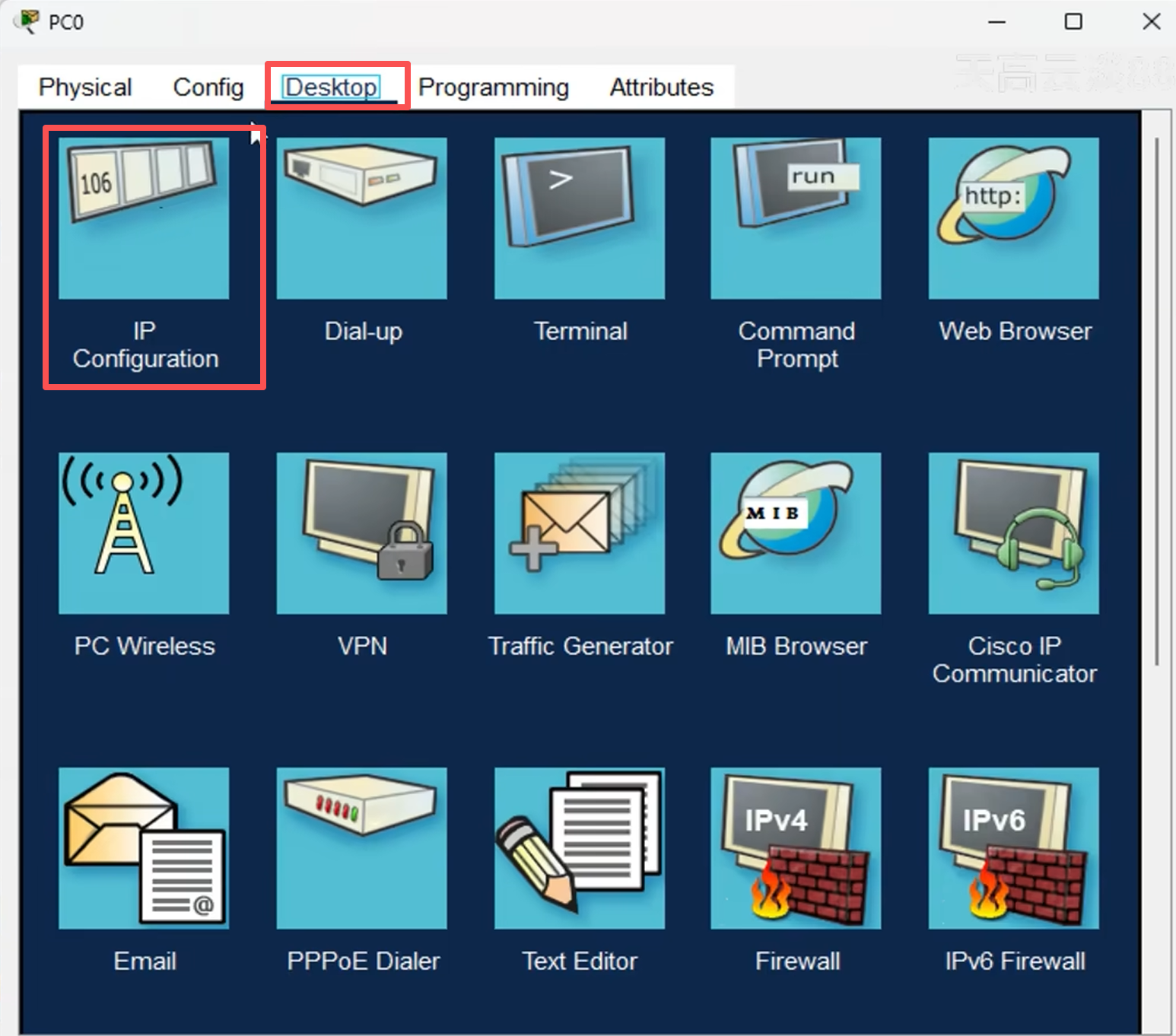

二、PC配置

三、路由表查看

1.双击路由器，ctrl+C进入用户模式

2.【show ip route】查看路由表（直接相连的两个网段）

C  192.168.1.0/24 is directly connected,
FastEthernet0/0
C  192.168.2.0/24 is directly connected,
FastEthernetl/0

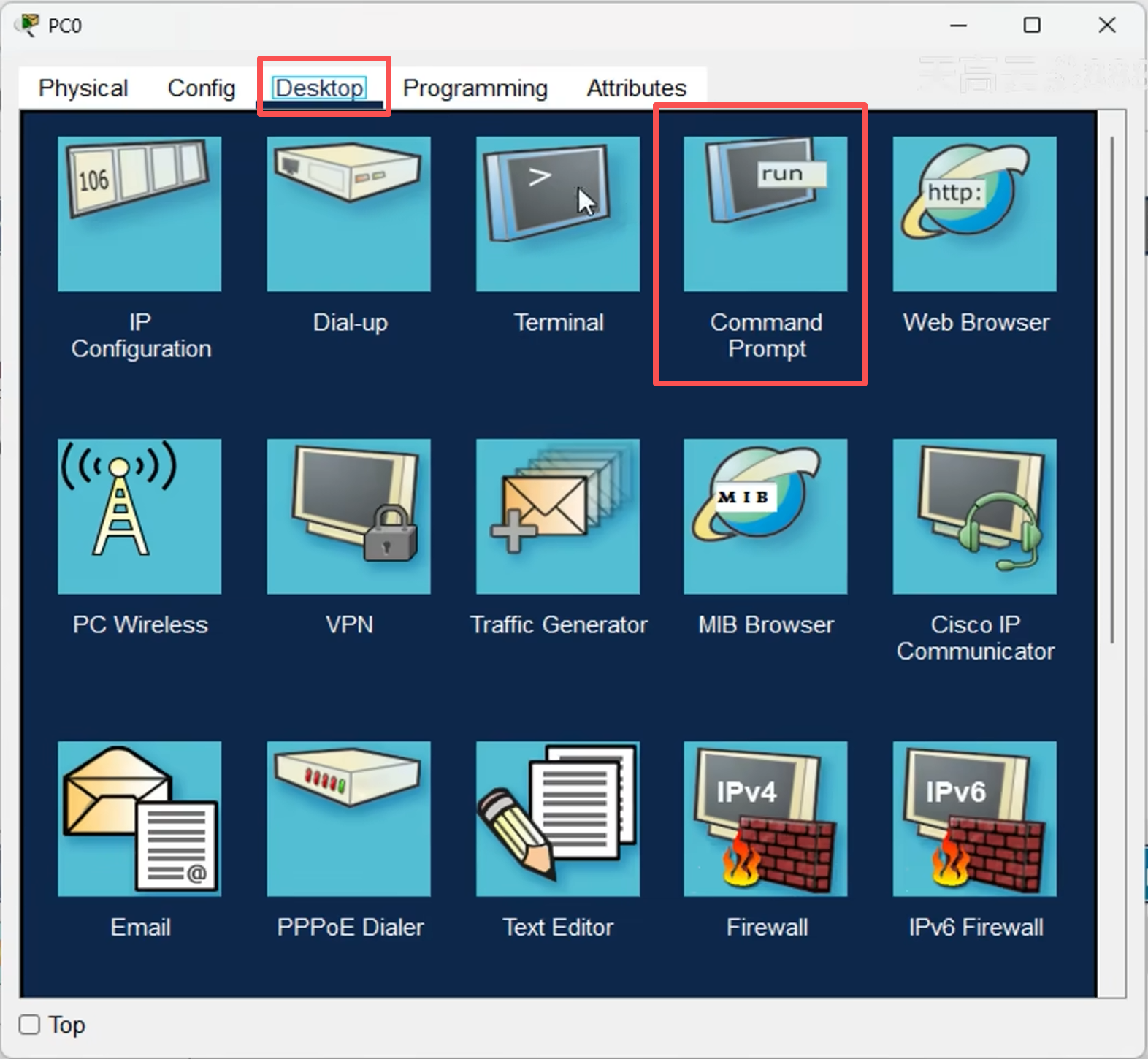

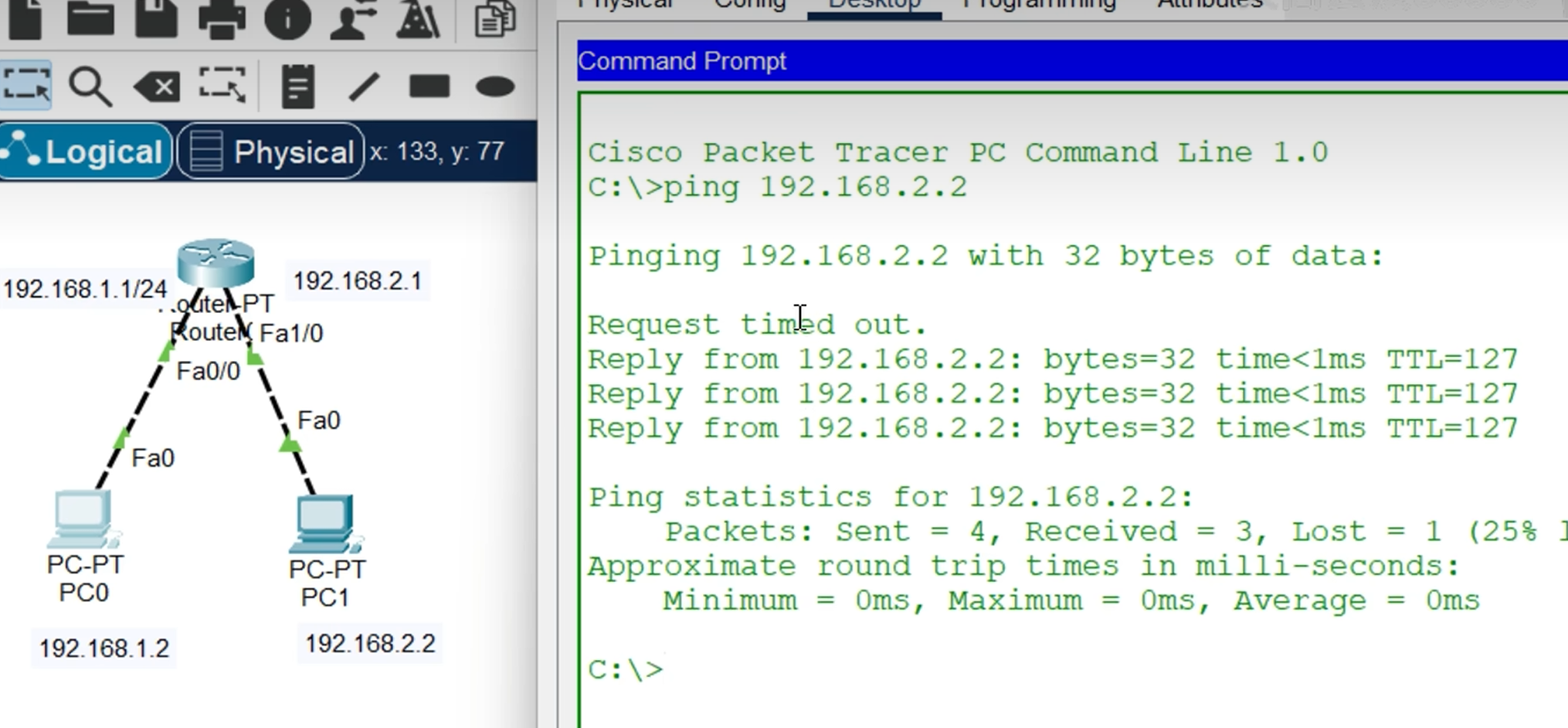

四、ping连通性
