概述：国产化的"最后一公里"

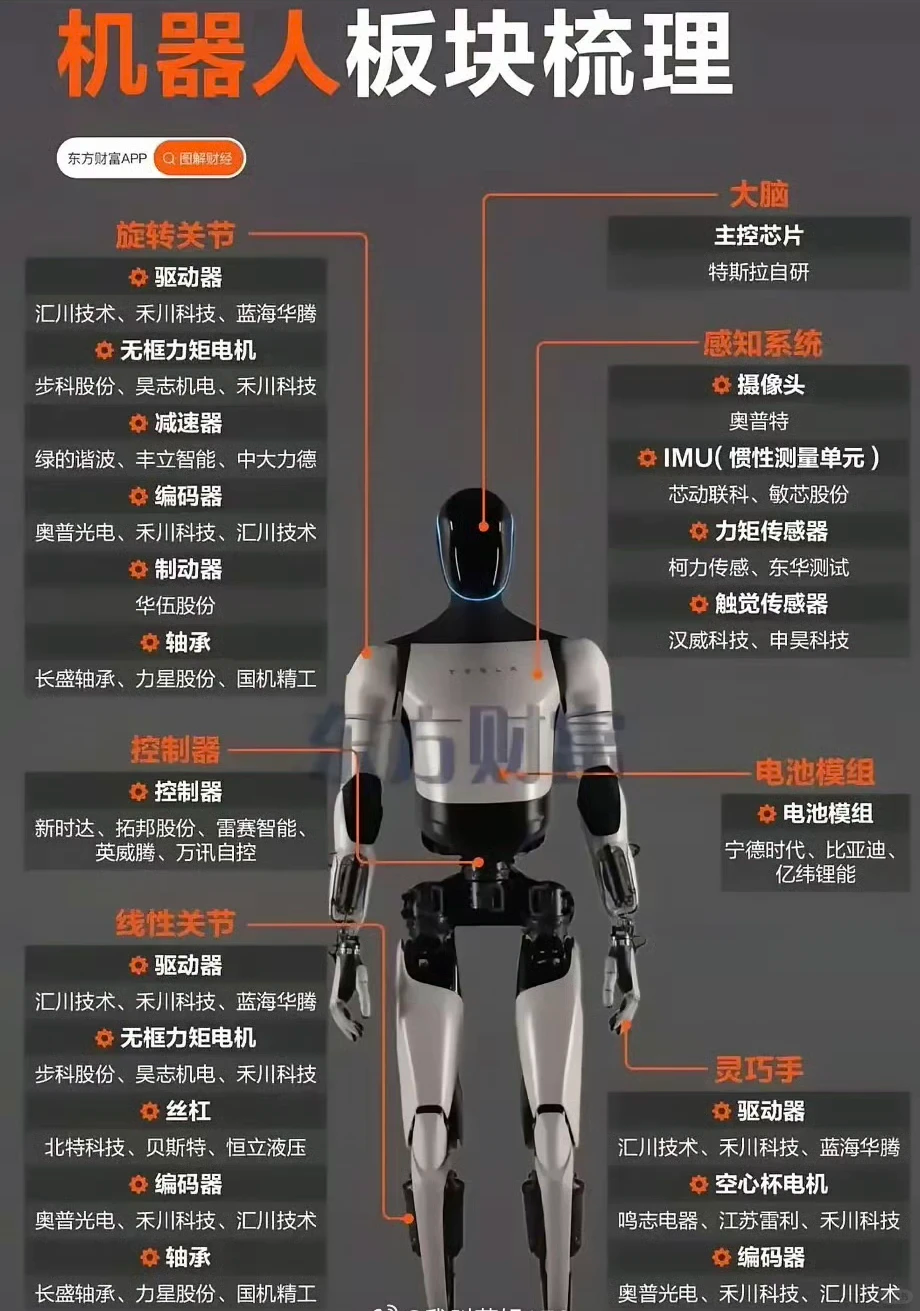

人形机器人整机成本中，核心零部件占比超过70%。尽管中国在全球人形机器人出货量中占90%，但在高端零部件领域仍存在明显短板。本报告聚焦8大关键零部件，从结构原理→制造工艺→国产差距→突破路径四个维度，逐个深度拆解。

零部件	单台用量	单价区间(元)	单台价值(元)	国产化率	核心卡点	突破预期
行星滚柱丝杠	14个	1000-2000	14000-28000	~30%	内螺纹磨削+设备	2027-2028
谐波减速器	14个	500-1500	7000-21000	~60%	柔轮寿命+一致性	2026-2027
无框力矩电机	28+个	200-500	5600-14000	~70%	高端编码器芯片	2026-2027
空心杯电机	12个	80-300	960-3600	~50%	微型化精度+绕线	2027-2028
高端编码器	28+个	100-500	2800-14000	~30%	码盘光刻+ASIC	2027-2028
六维力传感器	4-6个	500-3000	2000-18000	~40%	微型化+标定	2027-2028
柔性触觉传感器	1-2套	200-2000	200-4000	<20%	量产一致性+耐久	2028-2030
高端IMU	1-2个	500-5000	500-10000	~25%	光纤陀螺工艺	2028+

---

一、行星滚柱丝杠：单台价值最高的卡脖子零件

1.1 结构原理

行星滚柱丝杠是将旋转运动转化为直线运动的精密传动装置。核心区别于滚珠丝杠：线接触替代点接触，承载能力提升3-5倍，寿命延长3-10倍。

结构剖面：
         ┌───────────────────────────┐
         │        螺母(外圈)         │  ← 内壁有内螺纹
         │  ┌─────────────────────┐  │
         │  │    滚柱(行星分布)    │  │  ← 同时与丝杠和螺母啮合
         │  │  ○  ○  ○  ○  ○  ○   │  │     多线螺纹，线接触传力
         │  └─────────────────────┘  │
         │        丝杠(中心轴)       │  ← 外壁有外螺纹
         └───────────────────────────┘

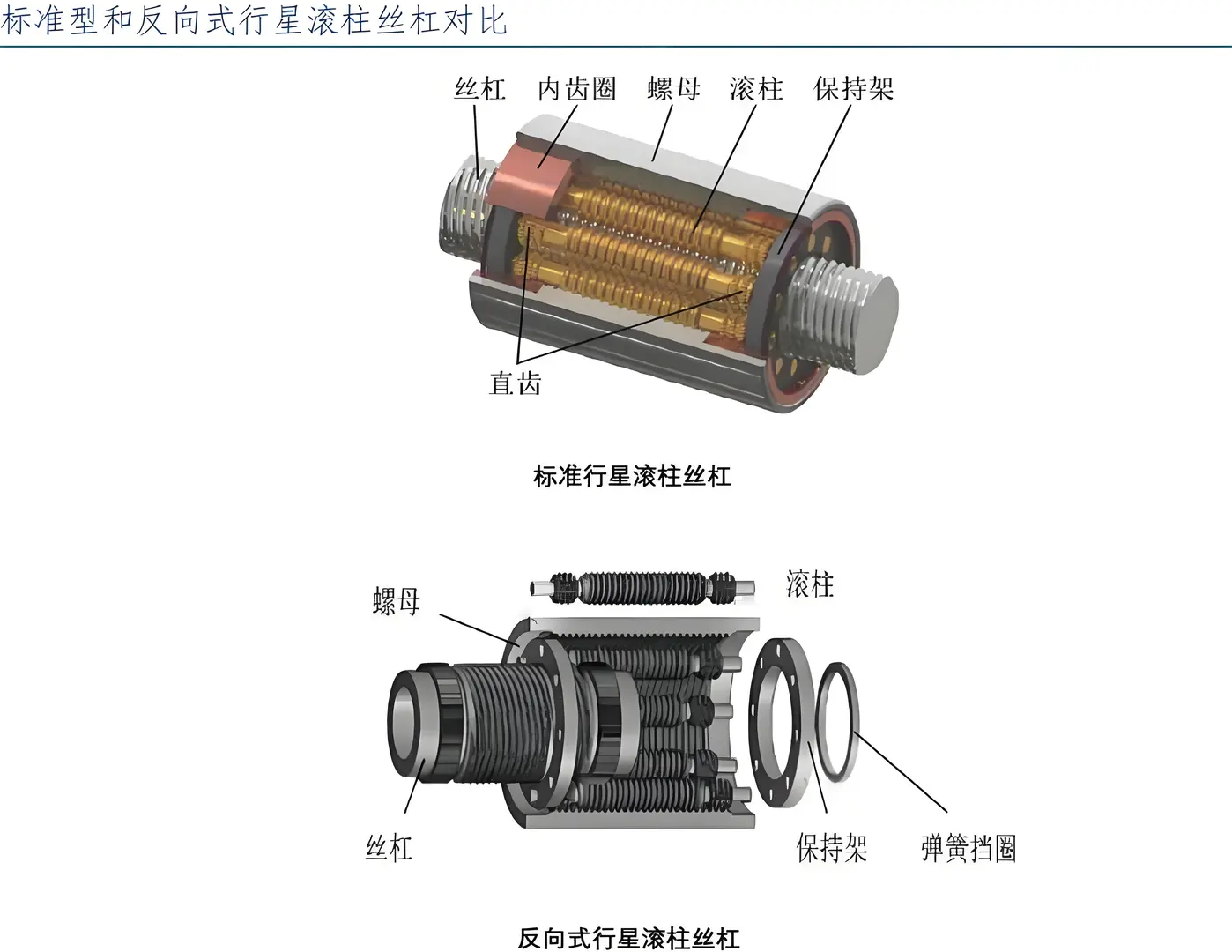

四种结构形式：

类型	结构	特点	应用
标准式	丝杠旋转，螺母直线运动	最常见	工业压机、注塑机
反向式	螺母旋转(兼做电机转子)，丝杠直线运动	极致紧凑，机电一体化	Tesla Optimus线性关节
循环式	滚柱有回程通道	长行程	特殊需求
差动式	丝杠与螺母导程差实现微进给	超高分辨率	精密定位

反向式为什么是人形机器人首选？

• 螺母外壁贴磁钢=无框力矩电机转子，实现"电机即螺母"
• 省去联轴器和减速箱，轴向长度缩短40%以上
• 丝杠非螺纹段可设计为U型叉口，直接连接连杆机构

1.2 制造工艺与核心壁垒

五大工序链：

原材料(轴承钢GCr15) → 车削成型 → 热处理(真空淬火HRC58-62) → 粗磨 → 精磨 → 装配检测
                              ↑                     ↑                    ↑
                          硬度+耐磨性          导程精度             生命线

在行星滚柱丝杠中，**导程精度**是指丝杠旋转一圈时，螺母实际移动的直线距离与理论设计距离之间的**偏差程度**。

它是衡量行星滚柱丝杠“将旋转运动转换为直线运动”这一核心功能**准确性**的最关键指标，直接决定了线性关节或传动机构的定位精度和重复定位精度。

### 🔍 核心概念解析

要准确理解导程精度，需要区分以下三个容易混淆的术语：

- **理论导程：** 设计图纸上规定的、丝杠每转一圈螺母应移动的理想距离（例如 5mm/rev）。
- **实际导程：** 在标准测试条件下，丝杠实际旋转一圈后，螺母真实移动的距离。
- **导程误差/精度：** **实际导程 - 理论导程** 的差值。这个差值越小，导程精度越高。

> **⚠️ 关键澄清：导程 ≠ 螺距**
> 对于单头螺纹，导程等于螺距；但对于行星滚柱丝杠常见的多头螺纹，**导程 = 螺距 × 头数**。导程精度关注的是“每转总位移”，而非单个螺纹牙的间距。

### 📏 导程精度的分级与表示

工业上通常依据 ISO 3408 或 JIS B1192 等标准对导程精度进行分级，常见等级包括 C0、C1、C3、C5、C7、C10 等（数字越小精度越高）：

| 精度等级 | 任意300mm行程内导程误差 | 典型应用场景 |
| :--- | :--- | :--- |
| C0/C1 | ±3μm ~ ±5μm | 半导体设备、精密测量仪器 |
| C3 | ±8μm | 高端数控机床、人形机器人线性关节 |
| C5 | ±18μm | 通用自动化设备、协作机器人 |
| C7 | ±50μm | 一般输送机构、低精度升降平台 |
| C10 | ±100μm | 粗定位、非关键传动 |

*注：具体数值因标准和制造商而异，以上为典型参考值。*

### 🤖 为什么导程精度对机器人至关重要？

在人形机器人或高性能线性执行器中，导程精度的影响是系统级的：

- **直接影响末端定位精度：** 线性关节的位移完全由丝杠导程决定。若导程存在累积误差，即使电机编码器反馈完美，实际位置仍会偏离目标。例如，C5级丝杠在100mm行程下可能产生±6μm误差，而C3级可控制在±3μm以内。
- **决定反向间隙与重复性：** 导程不均匀会导致正反向运动时的“死区”变化，影响重复定位精度。高精度丝杠通过精密磨削和预紧，可将反向间隙控制在1-3μm。
- **影响伺服稳定性：** 导程误差会转化为周期性负载扰动，导致电机电流波动、速度纹波增大，尤其在低速微进给时引发爬行或振动。
- **与编码器形成闭环瓶颈：** 即使使用24位高分辨率编码器，若丝杠本身导程精度只有C7级，系统的绝对定位精度仍被机械误差限制。**编码器的分辨率不能补偿导程误差**。

### 💡 选型建议

- **人形机器人腿部线性关节：** 推荐 **C3及以上** 精度，兼顾动态响应与落地缓冲后的位置保持。
- **协作机器人Z轴/精密装配：** 至少 **C3-C5**，确保力控与位置控制的耦合精度。
- **重载举升/非精密场景：** C7-C10 即可满足需求，避免过度设计增加成本。
- **务必关注“有效行程内的精度”：** 丝杠两端预留的非工作段精度较低，选型时应确认所需行程完全落在高精度区间内。

总之，导程精度是行星滚柱丝杠的“灵魂参数”。它不是抽象的规格数字，而是直接映射到机器人每一个微米级动作的真实物理约束。在高要求应用中，宁可牺牲部分负载能力或速度，也不应妥协导程精度。

壁垒一：内螺纹磨削——整个行业最大的工艺噩梦

反向式螺母是深孔内螺纹结构，磨削面临三重困难：

1. 刚性不足：砂轮轴(Quill)必须很细才能伸入孔内，形成悬臂梁，磨削时让刀和振动→锥度误差
2. 线速度受限：孔径30mm时砂轮仅20mm，要达60m/s磨削线速度需主轴50000+rpm，对电主轴热稳定性和动平衡要求极高
3. 排屑困难：磨屑和冷却液在深孔内难以排出，易划伤已加工表面

壁垒二：滚柱螺纹加工

• 多线螺纹，螺距0.5-2mm，需与丝杠和螺母完全匹配
• 公差<3μm，同等精度下加工难度比滚珠丝杠丝杠高一个数量级
• 保持架精密冲压：保证滚柱等距分布，偏差导致卡滞

壁垒三：热处理与材料

• GCr15轴承钢真空淬火，硬度HRC58-62，磨削后直线度<5μm/m
• 碳化物偏析控制：影响疲劳寿命的核心因素
• 国内特种钢纯净度与日本/瑞典仍有差距

壁垒四：核心装备——螺纹磨床

全球高端磨床被瑞士Reishauer、英国Matrix、日本三井精机垄断，单台价格数百万人民币，交货期1-2年，部分型号面临出口管制。

国产突破：汉江机床(秦川机床子公司)S74系列已具备P3级加工能力，但P1-P2级仍依赖进口。

1.3 "以车代磨"：国产降本的关键路线

工序	传统磨削	硬车替代	效果
螺纹加工	精密磨削(慢,高精度)	PCBN刀具硬车削(快,中精度)	效率提升5-10倍
精度	P1-P2级(导程误差<3μm)	P3-P5级(导程误差8-20μm)	满足机器人需求
设备	进口磨床(千万元级)	国产车床(百万元级)	设备投资降90%
适用场景	航空航天/高端机床	人形机器人/新能源汽车	量产品种首选

关键判断：人形机器人对丝杠精度要求为P3-P5级（非航空级P1-P2），"以车代磨"路线完全可行，这是国产替代的最大窗口。

1.4 全球竞争格局

梯队	厂商	国别	份额	特点
T1(垄断)	GSA+Rollvis	瑞士	全球>50%，中国52%	百年积累，Optimus独家供应商
T2(工业级)	Ewellix(舍弗勒)	瑞典	第二	电动缸领域深厚
T2	Moog	美国	第三	军工/航空航天
T3(国产追赶)	恒立液压	中国	-	液压件龙头转型，重资产投入
T3	贝斯特(宇华精机)	中国	-	最早量产出货，涡轮增压器转型
T3	双林股份	中国	-	2025年3月发布反向式产品，传动误差0.003mm
T3	五洲新春	中国	-	轴承磨削跨界，垂直一体化
T3	秦川机床(汉江机床)	中国	-	设备端突破，P2级磨床
T3	北特科技	中国	-	进入特斯拉验证

1.5 成本降本路径与市场规模

莱特定律降本曲线：

阶段	时间	单价(元/根)	驱动力
进口依赖	2023-2024	2000-3000	GSA/Rollvis独家供应
国产导入	2025-2026	800-1500	车磨复合工艺，贝斯特/双林量产
规模爆发	2027-2028	400-800	专用设备普及，设计优化(减少规格)
成熟期	2029-2030	200-400	全自动化产线，国产设备替代

市场规模预测：

年份	人形机器人出货(万台)	丝杠需求(万根)	市场规模(亿元)
2025	2	28	4.2
2027	30	420	25-42
2030	100	1400	84-112
2035	500+	7000+	300-500

---

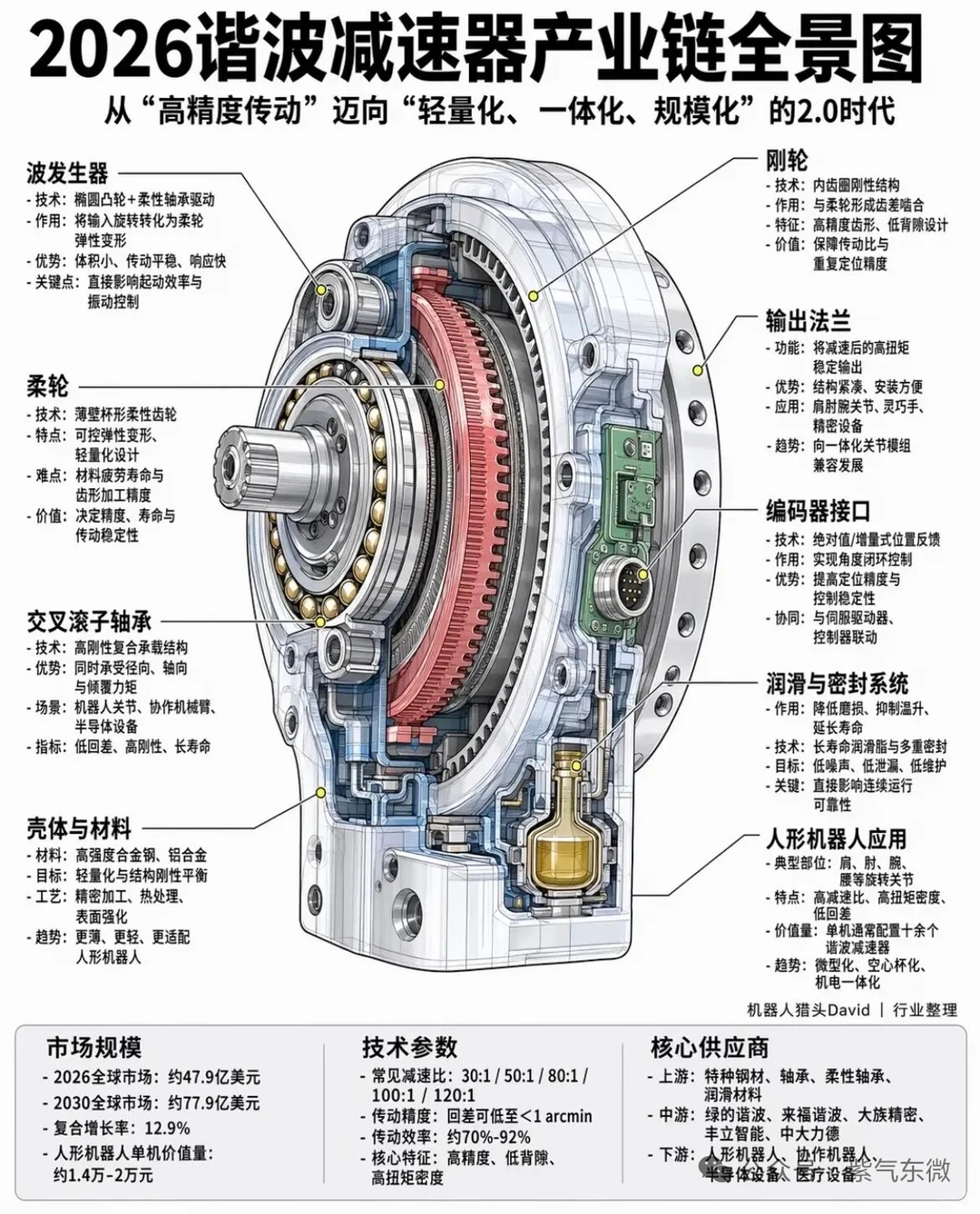

二、谐波减速器：国产替代最快的精密件

2.1 结构原理

谐波减速器依靠柔轮的弹性变形实现减速传动，三大核心构件：

波发生器(椭圆凸轮+柔性轴承) → 嵌入柔轮 → 柔轮变形与刚轮啮合
                                    ↓
              传动比 i = 柔轮齿数 / (刚轮齿数 - 柔轮齿数)
              通常 i = 50:1 ~ 160:1，单级即可实现大减速比

三大不可替代优势：

1. 零背隙：弹性预紧力消除齿侧间隙→定位精度<30弧秒
2. 高减速比：单级50-160:1，同体积下远超行星减速器
3. 紧凑性：同等扭矩下体积比行星减速器小40%

2.2 柔轮：寿命的决定性因素

柔轮是谐波减速器最薄弱、最关键的部件：

• 壁厚仅0.8-1.5mm，每转承受2次弹性变形
• 材料要求：高弹性极限+高疲劳强度+高耐磨性
• 典型失效模式：齿根应力集中→疲劳裂纹→断裂

国内外柔轮寿命对比：

指标	哈默纳科(日)	绿的谐波(中)	差距
额定寿命	>12000h	~8000h	50%
精度保持性	10000h后<1弧分变化	5000h后1-3弧分变化	显著
极端工况(-40°C)	正常运行	性能下降20-30%	明显
一致性(批次间)	σ<3%	σ<8%	倍级

寿命差距的根因（三层）：

1. 材料：哈默纳科采用V-Ti-Nb复合微合金化技术，国产多采用V-Ti复合微合金化，成分设计差距→疲劳强度差15-20%
2. 热处理：真空淬火工艺参数的微妙差异(温度曲线、冷却速率)导致晶粒度和碳化物分布不同
3. 齿形：哈默纳科"S齿形"经过50年迭代，国产"P型齿"(绿的)、"δ齿形"(来福)仍需验证长寿命表现

2.3 关键工艺突破

工序	技术难点	海外水平	国产水平	突破路径
柔轮齿形设计	多参数优化，50年迭代	S齿形成熟	P齿/δ齿验证中	仿真+实物验证积累
柔轮热处理	真空淬火+深冷	HRC28-32±0.5	HRC28-32±1.5	工艺控制稳定性
柔轮精磨	齿形精度<5μm	≤3μm	5-8μm	设备+工艺
波发生器加工	椭圆度+柔性轴承	±2μm	±5μm	进口设备+经验
装配一致性	预紧力+间隙	批次σ<3%	批次σ<8%	自动化+SPC

2.4 格局与趋势

全球格局：哈默纳科全球份额>80%，处于绝对垄断地位。

国产替代加速：

• 绿的谐波：国产龙头，2025年出货50万+台，产品价格为哈默纳科的60-70%
• 来福谐波：率先百万台级交付
• 同川科技：与优必选深度合作
• 大族精密：谐波+激光双线布局

关键信号：哈默纳科2025年产能~300万台，需求爆发时2027年预计供给缺口>20%→国产替代的战略窗口。

---

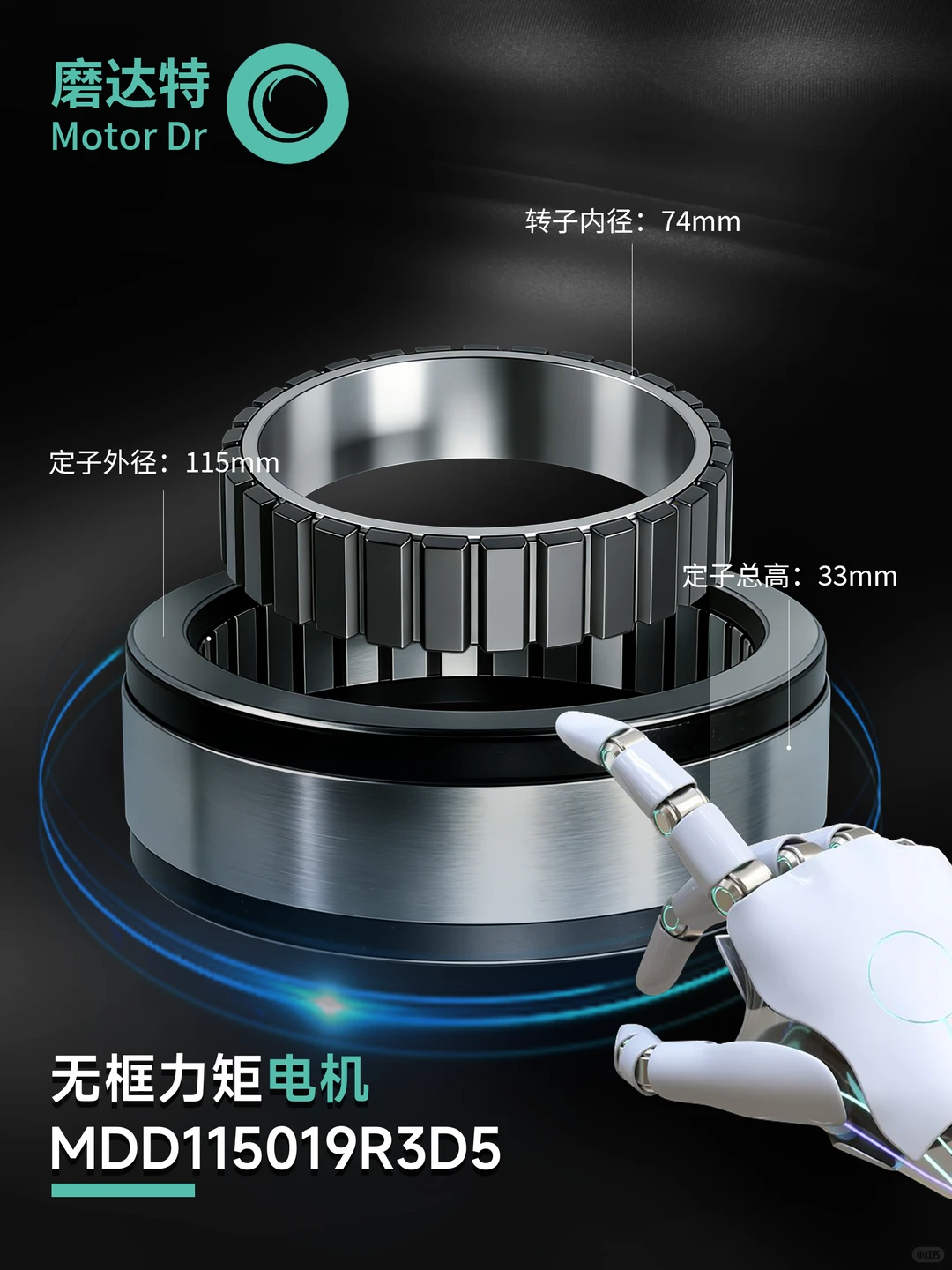

三、无框力矩电机：国产化率最高，但仍有关键短板

3.1 结构原理与关键参数

无框力矩电机去除了传统电机外壳，定子直接嵌入关节壳体，转子直接套在轴上：

• 消除联轴器→减少回差
• 减少轴向长度30-50%
• 提高扭矩密度(集成后10-15Nm/kg)

电机拓扑结构对比：

拓扑	特点	适用关节	代表
内转子径向磁通(SPM)	结构简单，齿槽转矩低	大负载旋转关节	Optimus、Walker S
内转子径向磁通(IPM)	弱磁扩速，效率高	需要高速范围	部分中端
外转子径向磁通	更大扭矩密度，更扁平	准直驱关节	宇树、本末科技
轴向磁通(盘式)	扭矩密度+30%，轴向短	未来趋势	特斯拉Gen3探索
空心杯	无齿槽转矩，惯量极低	灵巧手手指	Optimus手、小米CyberGear

关键性能指标详解：

参数	含义	人形机器人要求	难点
扭矩密度	Nm/kg	>10 Nm/kg	电磁设计+材料
转矩波动	输出转矩纹波	<1% 额定	齿槽优化+绕线
槽满率	绕组占槽面积比	60-75%	绕线工艺
热阻	绕组到壳体	<0.5°C/W	散热设计
过载倍数	短时峰值/额定	3-5x	磁路设计+散热

3.2 国产现状与差距

国产化率约70%，是8个零部件中最高者，但高端编码器芯片仍是瓶颈。

差距维度	海外(Kollmorgen/MAXON)	国产(步科/昊志)	影响
扭矩密度	12-15 Nm/kg	8-12 Nm/kg	关节体积/重量
转矩波动	<0.5%	0.5-2%	运动平滑性
编码器集成	自研ASIC+码盘	外购编码器	体积、接口
热管理	仿真精确+实测验证	仿真为主	长时间工况性能衰减
一致性	批次σ<2%	批次σ<5%	大规模部署

核心短板——编码器：无框电机扭矩闭环控制依赖高精度编码器反馈，国产编码器在分辨率、温漂、抗震动等指标上与海德汉/多摩川仍有代际差距，详见第五章。

3.3 轴向磁通电机：下一代方向

轴向磁通电机(AFM)扭矩密度比径向高30%，轴向长度短50%，被特斯拉视为下一代关节电机方向：

• 原理：磁通沿轴向穿过气隙，盘式结构
• 优势：更高扭矩密度、更短轴向尺寸、更优散热
• 挑战：制造工艺复杂(双定子+盘式转子)、磁钢固定、绕线困难
• 现状：YASA(奔驰收购)、Magnax等海外公司领先，国内大疆、部分初创公司跟进

---

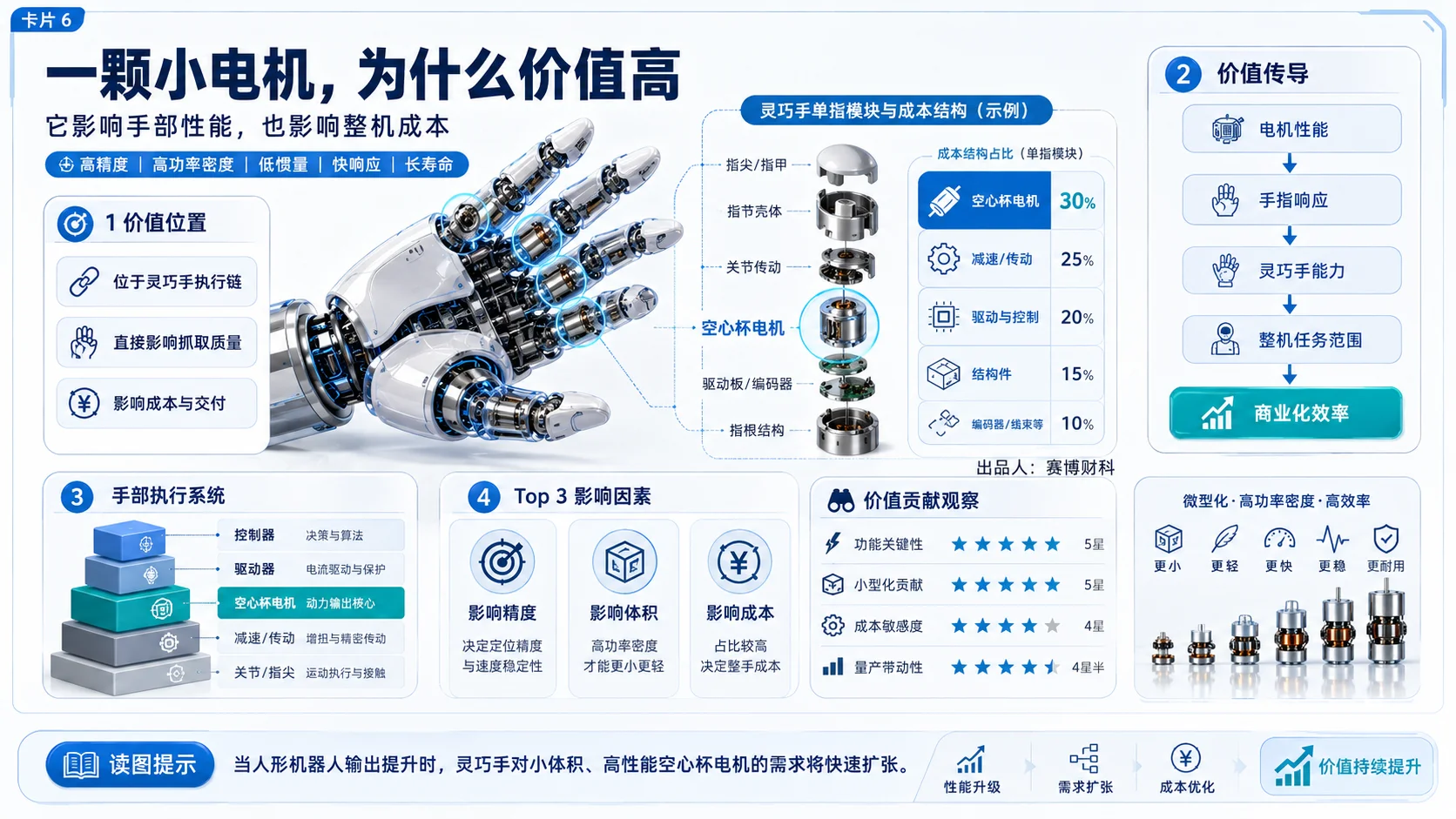

四、空心杯电机：灵巧手的"微小心脏"

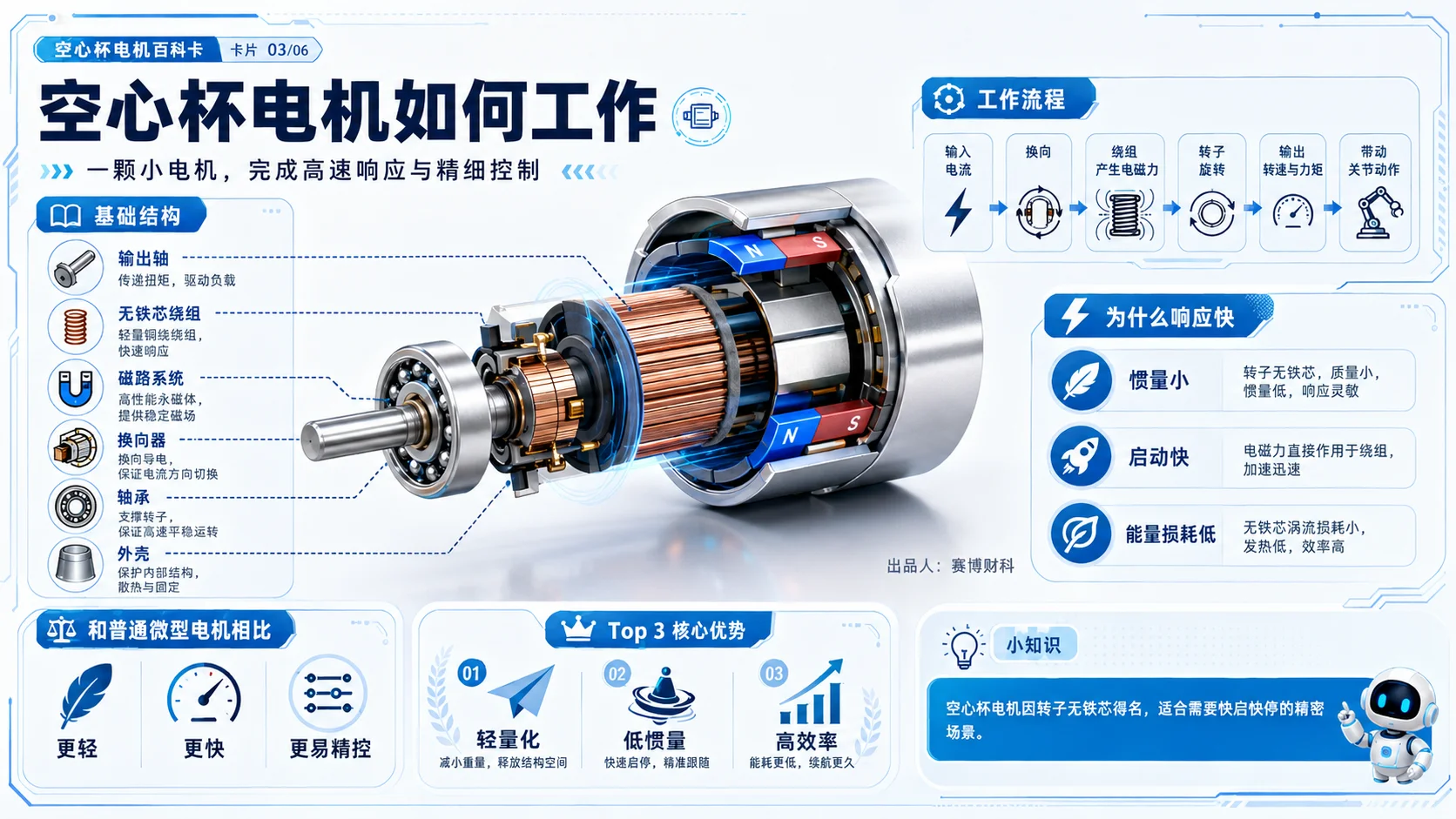

4.1 结构原理

空心杯电机转子无铁芯，呈杯状，消除齿槽转矩，转动惯量极低：

   ┌─────────────────────┐
   │     定子(磁钢)      │  ← 外壳内侧贴永磁体
   │  ┌───────────────┐  │
   │  │  空心杯转子    │  │  ← 无铁芯，自粘线圈绕制
   │  │  (杯状铜线圈)  │  │     消除齿槽转矩
   │  │               │  │
   │  └───────────────┘  │
   │     换向器+电刷     │  ← 有刷方案(寿命瓶颈)
   └─────────────────────┘

核心优势：

• 转矩波动<0.1%（远低于有铁芯电机的1-3%）
• 响应时间<1ms
• 效率>90%
• 直径6-22mm，适配灵巧手手指关节

核心劣势：

• 输出扭矩有限(通常<50mNm)
• 电刷寿命(有刷方案)：2000-5000小时
• 绕线工艺复杂，人工参与多

4.2 技术路线分歧

方案	代表	优势	劣势
有刷空心杯	Maxon, Faulhaber	结构简单、成本较低	电刷磨损→寿命限制
无刷空心杯	鸣志、鼎智	无电刷→寿命长、免维护	控制复杂、成本高30%
无刷有齿槽(微)	部分国产	扭矩更大、成本最低	齿槽转矩→手指抖动

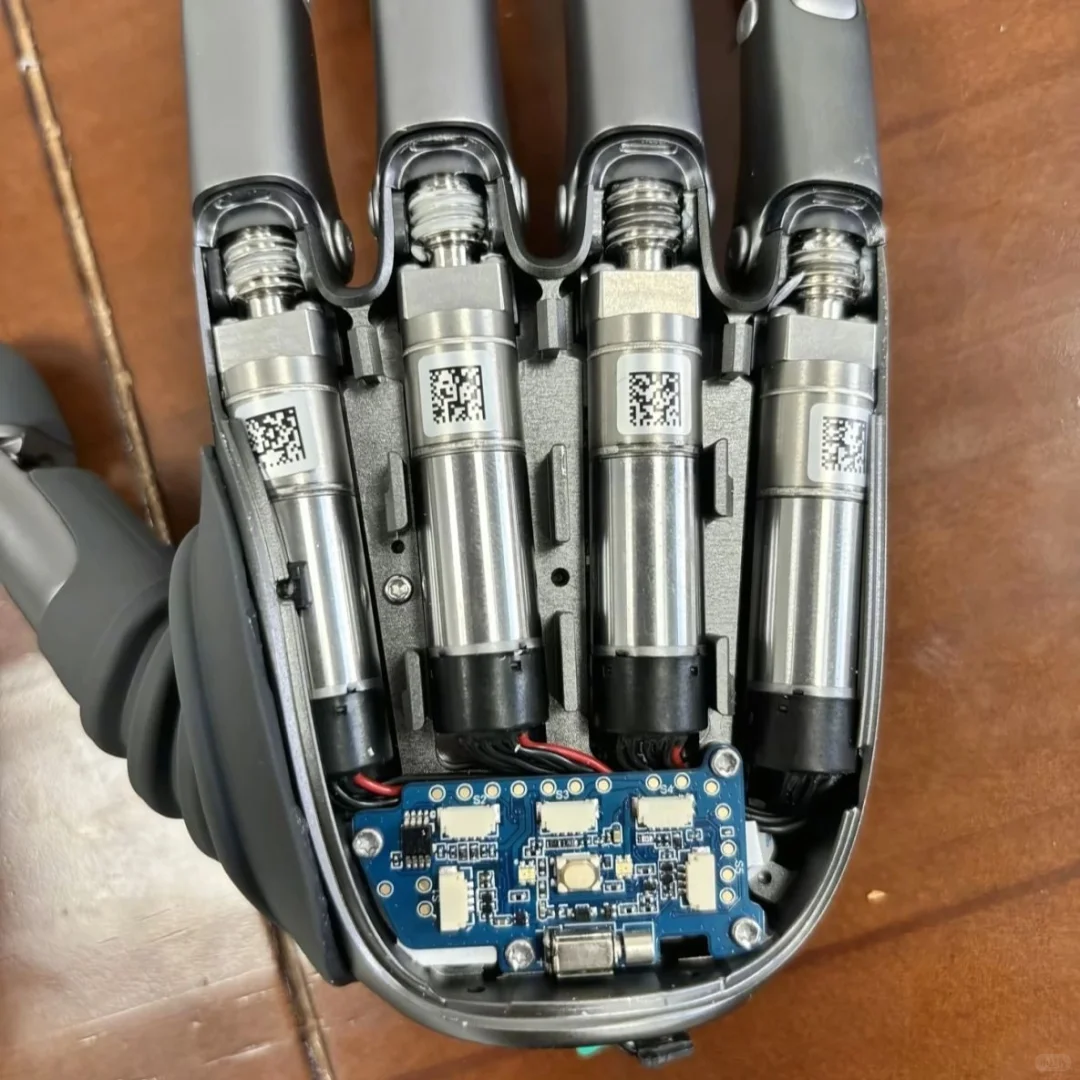

趋势：灵巧手方案正在从有刷空心杯→无刷空心杯+微型行星齿轮箱过渡，以解决寿命问题。

4.3 国产差距

维度	Maxon/Faulhaber	国产(鸣志/鼎智)	差距
直径范围	6-22mm	8-22mm	微型(<8mm)缺失
扭矩密度	10-15mNm/g	6-10mNm/g	30-50%
电刷寿命	5000h+	2000-3000h	明显
绕线一致性	σ<3%	σ<8%	倍级
编码器集成	自研磁编码器	外购	体积+接口

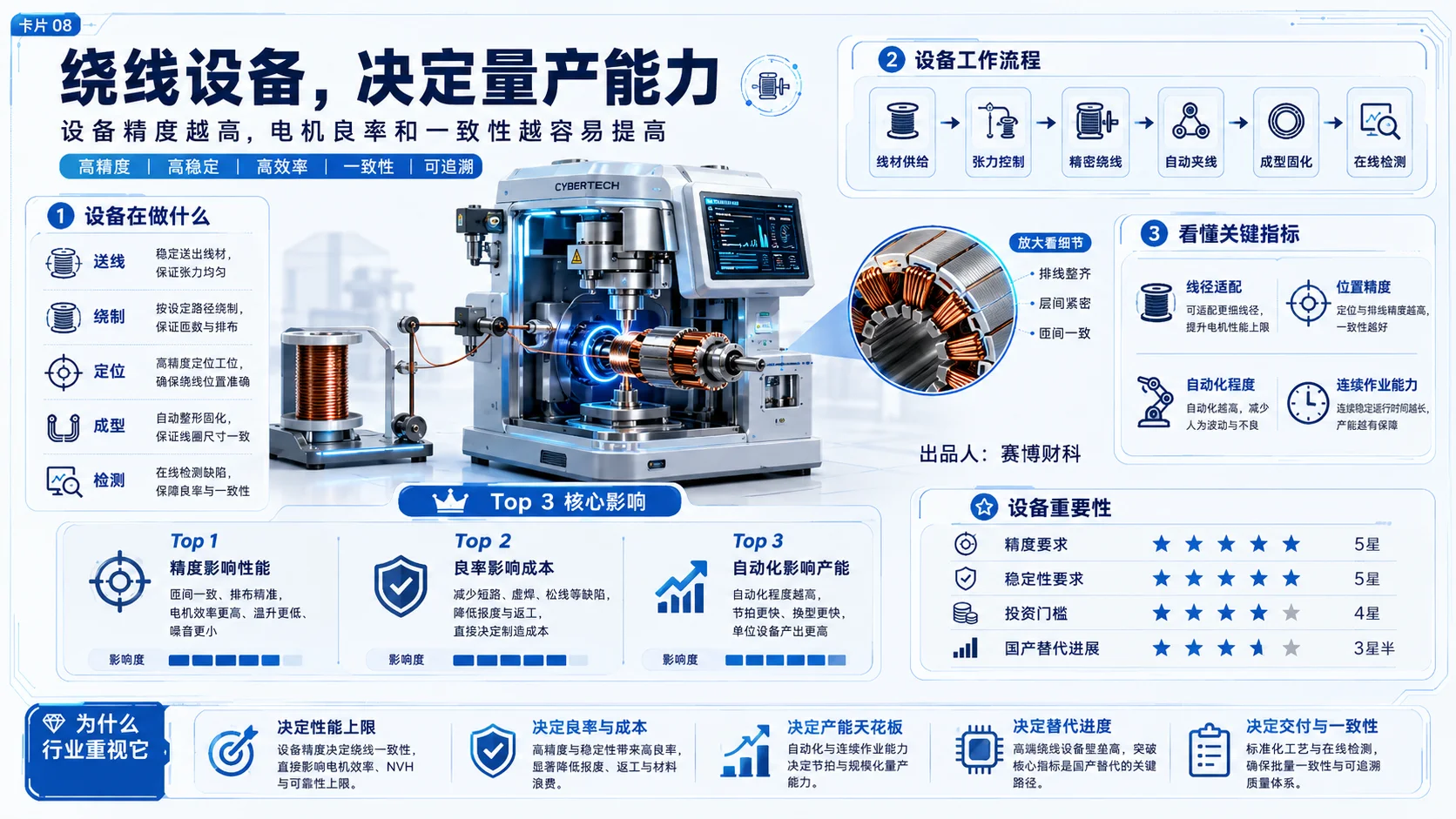

绕线工艺是核心壁垒：自粘线圈需要在微小直径(6mm)上精确排列数百匝铜线，线径0.02-0.05mm，匝间绝缘+粘合精度要求极高。Maxon拥有自动化绕线设备，国产仍半手工为主。

---

五、高端编码器：信息感知的"神经末梢"

5.1 分类与原理

类型	原理	分辨率	断电记忆	成本	适用
光电增量式	光栅盘+光电管	17-23bit	❌需归零	中	传统方案
磁电增量式	磁环+霍尔	14-19bit	❌需归零	低	低成本
光电绝对值	多圈码盘	17-23bit	✅断电记位	高	趋势方向
磁电绝对值	多圈磁编码	16-21bit	✅断电记位	中	趋势方向

为什么绝对值编码器是趋势？

• 单编码器方案断电后丢失零位→每次启动需"归零校准"→启动慢、安全性差
• 绝对值编码器断电不丢位→上电即用→人形机器人的刚性需求
• 单台机器人28+个关节，如果全用增量式需逐一归零，耗时数分钟

在机器人关节硬件中，高端编码器扮演着**“高精度位置与速度感知中枢”**的角色。

如果把电机比作关节的“肌肉”，控制器比作“大脑”，那么编码器就是连接两者的 “本体感受器”（类似人体的肌梭和腱器官）。它负责实时、精确地反馈关节的物理状态，是决定机器人运动性能上限的核心传感器。

具体来说，它的核心作用和价值体现在以下几个方面：

1. 实现极致的运动控制精度

普通编码器可能只能提供粗略的位置信息，而高端编码器（如24位以上分辨率的光学或磁编码器）能感知微米级甚至纳米级的位移变化。

• 精准定位： 确保机械臂末端或足式机器人的脚掌能准确到达目标点，误差控制在极小范围内。
• 平滑轨迹： 高分辨率的速度反馈让伺服驱动器能进行更细腻的电流/力矩调节，消除低速爬行和高速抖动，使动作如丝般顺滑。

2. 支撑高动态响应与刚性

机器人关节需要在负载突变时瞬间做出反应（例如人形机器人落地缓冲、协作机器人碰撞检测）。

• 高带宽反馈： 高端编码器具备极高的数据刷新率和超低延迟，让控制环路能以kHz级别的频率更新，大幅提升系统的伺服刚度。
• 抗扰动能力： 在外部冲击下，能快速感知偏差并驱动电机补偿，防止关节“发软”或失稳。

3. 保障安全与人机交互

对于协作机器人和人形机器人，安全是第一位的。

• 碰撞检测： 通过监测位置和速度的异常突变，无需额外的力矩传感器即可实现基础的碰撞识别和急停。
• 双编码器冗余： 许多高端关节采用“电机端+输出端”双编码器设计。当减速器（如谐波）发生磨损、背隙增大或断裂时，通过比对两个编码器的差值，可实时诊断故障并防止失控伤人。

4. 为什么强调“高端”？与普通编码器的区别

并非所有编码器都能胜任高性能机器人关节，高端产品主要解决了以下痛点：

特性	普通编码器	高端编码器	对机器人的影响
分辨率	12-17位	20-24位及以上	决定精细操作能力和低速平稳性
信号质量	易受电磁干扰	差分信号/数字协议(如BiSS-C, EnDat)	避免噪声导致的电机啸叫或误动作
温漂/时漂	较大	极低，带温度补偿	保证长时间运行或冷热环境下的精度一致性
集成度	分立式，体积大	中空/超薄设计，集成轴承	适应关节紧凑空间，减轻重量
多圈记忆	需电池维持	真多圈/无电池磁记忆	上电即知绝对位置，无需回零，提升效率

💡 总结

简单来说，没有高端编码器，再好的电机和算法也发挥不出性能。 它是将机器人从“能动”提升到“精准、稳定、安全、智能”的关键硬件基石。在当前人形机器人和高性能四足机器人的研发竞赛中，关节编码器的选型往往是区分产品档次的最核心指标之一。

在高端机器人关节中，编码器、电机与驱动器并非简单的“感知-执行-控制”单向链条，而是一个**微秒级同步的闭环共生体**。

高端编码器（如24位光学/磁编码器、EnDat/BiSS-C协议）之所以“高端”，核心在于它能与驱动器、电机实现**深度信息融合与实时协同**，将物理世界的机械运动转化为数字控制系统可精确驾驭的状态量。

以下是三者协作的完整逻辑与关键技术细节：

### 🔄 核心协作闭环：FOC控制的“眼睛”

三者的协作本质是围绕**磁场定向控制**展开的。没有高端编码器的精准反馈，FOC算法就是“盲人摸象”。

1.  **状态感知（编码器 → 驱动器）**
    -   编码器以极高带宽（通常≥10kHz更新率）实时采集转子的**绝对角度、角速度、甚至加速度**。
    -   高端协议（如BiSS-C、EnDat 2.2）支持**单周期内同时传输位置+速度+状态字**，且延迟极低（<1μs），确保驱动器获取的是“此刻”的真实状态，而非历史数据。
2.  **矢量解算（驱动器内部）**
    -   驱动器利用编码器反馈的电角度，通过Park/Clarke变换将三相电流解耦为**转矩分量 ($I_q$) 和励磁分量 ($I_d$)**。
    -   **关键点：** 电角度的精度直接决定$I_q/I_d$解耦的纯度。若编码器存在±0.1°误差，会导致$I_d$不为零，产生无效损耗、扭矩纹波和电机发热。高端编码器的低噪声、低延迟特性是保证解算精度的前提。
3.  **精准激励（驱动器 → 电机）**
    -   驱动器根据目标扭矩与实际$I_q$的偏差，通过PI/谐振控制器生成PWM信号，驱动逆变器输出精确的三相正弦电流。
    -   电机定子绕组产生旋转磁场，推动转子运动，完成“电→磁→机”的能量转换。
4.  **实时校正（闭环回归）**
    -   新的机械运动立即被编码器捕获，形成下一个控制周期的反馈。整个环路在**50μs~100μs**内完成一次迭代，实现纳米级的位置跟踪和毫牛米级的力矩控制。

### ⚡️ 高端编码器带来的“增强型协作”

普通编码器仅提供位置，而高端编码器使三者协作从“基础闭环”升级为“智能感知系统”：

#### 多源信息融合，提升控制维度
-   **温度补偿：** 高端编码器内置温度传感器，实时反馈芯片/磁体温度。驱动器据此自动补偿温漂引起的零点偏移和增益变化，避免冷启动抖动或高温失准。
-   **振动/冲击监测：** 部分编码器集成MEMS加速度计，可检测轴承磨损、齿轮啮合异常或外部碰撞。驱动器接收到异常状态字后，可触发预警、切换阻抗模式或紧急停机，而非等到过流才保护。
-   **电子铭牌存储：** 编码器EEPROM中存储电机参数（极对数、额定电流、热时间常数等）。驱动器上电时自动读取，实现“即插即用”和自适应调参，避免人工配置错误。

#### 双编码器协同，突破机械限制
在人形机器人等高要求场景中，常采用 **“电机端+输出端”双编码器架构**：
-   **电机端编码器：** 高分辨率、高带宽，用于FOC电流环和速度环，保证动态响应。
-   **输出端编码器：** 安装在减速器之后，直接测量负载侧真实位置。
-   **协作逻辑：** 驱动器通过比对两端位置差，实时估算**减速器背隙、弹性变形和传动链刚度**。这不仅实现了全闭环消除背隙影响，还能作为“虚拟力矩传感器”用于碰撞检测和柔顺控制，减少对昂贵六维力传感器的依赖。

#### 通信协议层面的深度耦合
-   **同步触发：** EnDat/BiSS-C支持硬件触发采样，编码器数据采集与PWM开关时刻严格对齐，消除相位滞后导致的控制不稳定。
-   **功能安全集成：** 高端编码器支持SIL3/PLe安全等级，位置数据带CRC校验和安全状态标识。驱动器可直接使用安全位置进行STO/SLS等安全功能，无需额外安全模块，简化系统架构。

### 💡 协作失效的典型表现

理解“如何正确协作”的最好方式是看“协作失败”的后果：

| 故障现象 | 可能原因 | 协作断裂点 |
| :--- | :--- | :--- |
| 电机低速爬行/啸叫 | 编码器信号噪声大、分辨率不足 | 速度反馈失真→电流环振荡 |
| 高速时扭矩下降/过热 | 编码器延迟过高、电角度相位滞后 | FOC解耦失效→$I_d$分量增大 |
| 上电瞬间剧烈抖动 | 绝对位置读取错误、多圈计数丢失 | 初始电角度错误→磁场反向拉扯 |
| 长时间运行精度漂移 | 温漂未补偿、磁体退磁 | 反馈基准偏移→闭环跟踪错误 |
| 减速器异响/寿命缩短 | 双编码器不同步、背隙补偿算法不当 | 机械应力异常→控制与物理脱节 |

### 📌 总结

高端编码器不是电机的“附属传感器”，而是**驱动器控制算法的物理延伸**和**电机性能的数字化镜像**。三者的协作质量，取决于：
-   **编码器本身的精度、带宽与可靠性；**
-   **通信协议的实时性与功能性；**
-   **驱动器算法对反馈信息的深度利用能力；**
-   **机械安装与电气接口的匹配度。**

在人形机器人等前沿应用中，这种协作已从“让电机转得准”进化为“让关节具备本体感知能力”，是实现高动态、高安全、高智能运动的底层基石。选型时务必将其视为一个**整体系统**进行评估，而非孤立比较单个器件的参数。

5.2 核心技术壁垒

壁垒一：码盘光刻

高精度光电编码器的码盘是核心，需要在玻璃/金属基板上刻划数万条光栅线：

• 线宽<1μm，均匀性<0.01μm
• 设备：电子束光刻机或激光干涉光刻机，与半导体光刻设备同源
• 海德汉拥有自研码盘光刻设备，技术封闭
• 国产禹衡光学(奥普光电)正在突破，18bit产品已量产，23bit仍在攻关

壁垒二：ASIC芯片

编码器信号处理需要专用ASIC，集成了：

• 光电信号预处理(自动增益控制、噪声滤波)
• 插值算法(将原始正弦信号细分到纳米级)
• 通信接口(BiSS/CiA/EtherCAT)
• 海德汉、多摩川自研ASIC，不对外销售
• 国产汇川SV680系列已实现26bit绝对值编码器，但底层ASIC仍部分依赖进口IP

壁垒三：标定与补偿

高精度编码器出厂需逐台标定，消除安装误差、温度漂移、轴偏心等系统性误差：

• 需要精密转台(角秒级)和高精度角度基准
• 温度补偿算法(全温域-40~+85°C精度一致性)
• 海德汉每台编码器带有出厂标定数据，国产标定设备精度不足

5.3 国产格局

厂商	国别	产品	水平
海德汉	德国	ROC/ROD系列	27bit, 18bit多圈, 行业标杆
多摩川	日本	AU/AU680系列	23bit, 高可靠性
雷尼绍	英国	RESOLUTE系列	32bit, 超高分辨率
汇川技术	中国	SV680配套	26bit, 反向研发
禹衡光学(奥普光电)	中国	ZKD系列	18bit量产, 23bit攻关
长春汇通(汇川子)	中国	伺服配套	中端增量式

国产化率约30%，增量式中低端已替代，高端绝对值(23bit+)距海德汉/多摩川差1-2代。

---

六、六维力传感器：力控的"最后一厘米"

6.1 结构原理

六维力传感器同时测量三个力(Fx,Fy,Fz)和三个力矩(Mx,My,Mz)：

      ┌──────────────────┐
      │      顶板        │  ← 外力作用面
      ├──────────────────┤
      │   弹性体(十字梁)  │  ← 核心传感元件
      │   ┌──┐    ┌──┐   │
      │   │梁│ 轮毂 │梁│   │  每条梁上下各2枚应变片
      │   └──┘    └──┘   │  共16枚→6个力/力矩分量
      │   ┌──┐    ┌──┐   │
      │   │梁│    │梁│   │
      │   └──┘    └──┘   │
      ├──────────────────┤
      │   信号处理板      │  ← 放大+滤波+A/D+解耦
      ├──────────────────┤
      │      底板        │  ← 固定端
      └──────────────────┘

6.2 关键性能指标

指标	人形机器人需求	工业级典型值	难点
量程	Fx/Fy:±100N, Fz:±200N	视应用而定	弹性体设计
精度	≤±1%FS	≤±0.5%FS	标定工艺
串扰	≤±3%	≤±1%	弹性体对称性
分辨率	≤0.1%FS	≤0.05%FS	ADC+电路噪声
响应频率	≥1kHz	≥500Hz	信号调理
重量	≤50g(手腕) / ≤5g(指尖)	200-500g	最大瓶颈
温漂	≤±0.5%FS/10°C	≤±0.2%FS/10°C	温补算法
抗过载	≥5×额定	≥3×额定	结构设计

6.3 核心壁垒

1. 弹性体设计与加工：十字梁结构的对称性直接影响串扰指标，加工偏差>5μm就会导致串扰>3%

2. 应变片粘贴工艺：16枚应变片需精确对位，粘贴厚度差<1μm，温度一致性<0.5°C——这是最依赖经验的环节

3. 标定：六维联合标定需要6自由度精密加载台+参考传感器，设备造价百万级，标定时间15-30分钟/台

4. 微型化：人形机器人要求手腕≤50g、指尖≤5g，而传统工业级200-500g——需要全新结构设计

中国科大OriCube突破：折纸式三维线圈阵列，体积14×14×12mm³、重4g、23N量程下3mN分辨率——指尖级六维力传感器的里程碑。

6.4 市场与格局

厂商	国别	特点	人形机器人布局
ATI	美国	行业标杆，精度最高	已适配多家
SCHUNK	德国	协作机器人标配	部分适配
OnRobot	丹麦	末端力控方案	集成方案
蓝点触控	中国	市占率72.6%(2025Q1-Q3)	已批量出货
柯力传感	中国	传统力传感器转型	关节扭矩传感器
安培龙	中国	陶瓷电容式方案	差异化技术
宇立仪器	中国	多维力传感器	汽车碰撞→机器人
坤维科技	中国	协作机器人市场	中端定位

市场预测：2030年中国人形机器人六维力传感器出货46万台，市场规模18亿元。

---

七、柔性触觉传感器：最具想象空间的增量市场

7.1 五大技术路线

技术路线	原理	空间分辨率	多维力	耐久性	成本	成熟度
压阻式	压力→电阻变化	中(1-5mm)	单维	好(>10⁶次)	低	★★★★
电容式	压力→电容变化	中高	三维力	中	中	★★★
压电式	压力→电荷产生	高	动态力	好	中	★★★
光学式(GelSight)	弹性体形变→相机成像	极高(<0.5mm)	三维力+纹理	中	高	★★
磁感式(霍尔)	磁粒位移→磁场变化	中	三维力连续感知	好	中	★★

7.2 核心技术壁垒

1. 一致性与良率

实验室做几个传感器可以性能优异，但批量化生产1000+个传感器中保证一致性(灵敏度偏差<5%)极其困难：

• 活性层材料(碳纳米管、石墨烯)的分散均匀性
• 电极印刷精度(<10μm)
• 封装后内部应力分布

2. 耐久性

人形机器人需要>10⁶次按压循环，但柔性材料存在：

• 机械疲劳：导电材料微裂纹扩展→阻值漂移
• 界面脱层：活性层与电极间粘合失效
• 环境老化：温湿度循环→材料蠕变

3. 多模态集成

真正的"电子皮肤"需要同时感知压力、剪切力、温度、滑动——将多种传感单元集成到同一柔性基底上，信号串扰和布线复杂度是重大挑战。

4. 标定

触觉传感器没有统一的国际标准，每个厂商的自定义标定方法导致数据无法互操作。

7.3 产业格局

厂商	国家	技术路线	产品状态
SynTouch	美国	BioTac(多模态)	商用
Pressure Profile Systems	美国	电容式阵列	商用
GelSight(MIT)	美国	光学视触觉	研究为主
帕西尼感知	中国	GelSight+MEMS	量产(智元合作)
汉威科技	中国	压阻式柔性传感器	供货多家整机厂
他山科技	中国	电容式三维力	小批量
磁正智能	中国	磁栅编码器+触觉	原型

国产化率<20%，是8个零部件中最低的。但目前处于"从0到1"的爆发前夜，2028-2030年有望突破量产一致性瓶颈。

---

八、高端IMU：姿态感知的"内耳"

8.1 分类与原理

类型	原理	精度	成本	应用
消费级MEMS	硅微机械	1-10°/h	$1-10	手机、玩具
工业级MEMS	精密硅工艺	0.1-1°/h	$50-500	工业机器人、AGV
战术级	光纤/激光	<0.01°/h	$500-5000	人形机器人需求
导航级	光纤/激光	<0.001°/h	$10000+	航空航天、军工

人形机器人需要战术级IMU，实现步态控制中的姿态估计精度<0.5°。

8.2 核心壁垒

1. 陀螺仪零偏稳定性：消费级1-10°/h→战术级<0.01°/h，差距100-1000倍，核心在于硅微结构的加工精度和温度补偿

2. 加速度计零偏：从mg级→0.05mg级，需要精密加工+材料控制

3. 标定与温补：全温域(-40~+85°C)精度一致性需要逐台标定+多项式温补

4. 光纤陀螺工艺（战术级方案）：

• 光纤环缠绕张力一致性要求极高
• 光路对准精度<1μm
• 国内长盈通等公司在突破，但与Honeywell/ Northrop Grumman差距明显

8.3 国产格局

厂商	产品	水平
Honeywell(美)	HG4930	战术级标杆
Xsens(荷)	MTi-680G	工业级标杆
SBG Systems(法)	Ellipse-D	工业级
星网宇达(中)	MEMS组合导航	工业级
长盈通(中)	光纤陀螺	攻坚战术级
芯动联科(中)	高性能MEMS	0.1°/h级

国产化率约25%，消费级和工业级已替代，战术级仍在攻关。人形机器人目前主要使用工业级MEMS IMU($100-500)，通过多传感器融合(编码器+IMU+视觉)补偿精度不足。

---

九、综合对比与突破路径

9.1 八大零部件国产化难度排序

排名	零部件	国产化率	最大卡点	突破时间	突破路径
1	柔性触觉传感器	<20%	量产一致性+耐久	2028-2030	标准化+自动化生产线
2	高端IMU	~25%	光纤陀螺工艺	2028+	MEMS工艺迭代+融合算法
3	高端编码器	~30%	码盘光刻+ASIC	2027-2028	自研ASIC+进口码盘过渡
4	行星滚柱丝杠	~30%	内螺纹磨削+设备	2027-2028	以车代磨+国产磨床突破
5	六维力传感器	~40%	微型化+标定	2027-2028	新结构(折纸式)+自动化标定
6	空心杯电机	~50%	微型化+绕线	2027-2028	自动化绕线设备+无刷化
7	谐波减速器	~60%	柔轮寿命+一致性	2026-2027	材料工艺+自动化产线
8	无框力矩电机	~70%	高端编码器集成	2026-2027	自研编码器+轴向磁通探索

9.2 关键共性瓶颈

超越单一零部件，8大卡点背后存在三个共性瓶颈：

瓶颈一：精密加工设备被垄断

• 螺纹磨床(Reishauer/Matrix)、光刻机(ASML)、高精度坐标磨床——这些"制造机器的机器"决定了零部件的精度上限
• 国产设备精度普遍5μm vs 海外1μm，差距在关键工序上是决定性的

瓶颈二：材料科学与工艺积累

• 特种钢材纯净度、碳化物分布控制
• 热处理曲线的微调(温度±5°C可导致寿命差30%)
• 柔性触觉材料的一致性批次控制
• 这些"know-how"无法从图纸获得，只能靠时间+失败积累

瓶颈三：标准化与验证体系缺失

• 人形机器人零部件没有统一国际标准
• 每家整机厂自定义接口、尺寸、精度要求→无法形成规模效应
• 验证周期长(寿命测试需数千小时)→国产产品难以获得信任

9.3 国家政策与产业协同

政策/举措	内容	影响
《人形机器人创新发展指导意见》	2025年核心部件突破	定向支持
国家电网25亿采购	产业化发令枪	规模化需求
《电驱动一体化关节接口规范》	2025年立项	标准化
亦庄实验室	最高500万元/项目	研发加速
数据券补贴	按交易额10%	数据要素

---

十、投资判断与风险提示

10.1 投资关注象限

                    技术成熟度
              低 ←──────────────→ 高
         ┌─────────────────────────────┐
    高  │  柔性触觉传感器   六维力传感器 │  ← 高弹性+高风险
    │   │  高端IMU          高端编码器  │
 市  │   ├─────────────────────────────┤
 场  │   │  行星滚柱丝杠                │  ← 高确定性+大空间
 空  │   │  谐波减速器                  │     (最大价值量)
 间  │   ├─────────────────────────────┤
    低  │  空心杯电机      无框力矩电机  │  ← 高确定性+中空间
         └─────────────────────────────┘

核心结论：

• 行星滚柱丝杠是价值量最大、降本空间最大、国产替代窗口最明确的方向
• 谐波减速器国产化率最高、规模化最早，但利润率承压
• 柔性触觉传感器最前沿、想象空间最大，但短期商业化确定性低

10.2 风险提示

1. 技术路线风险：准直驱方案如果替代TSA，减速器(谐波+行星滚柱丝杠)用量可能大幅减少
2. 成本下降不及预期：精密零部件降本依赖规模效应，需求不足→负循环
3. 海外反制：高端磨床/编码器可能面临出口管制升级
4. 产能过剩风险：过多企业涌入同赛道，价格战→利润率恶化
5. 标准碎片化：缺乏统一接口标准→定制化成本高→规模化难以实现

---

本报告基于公开行业数据、厂商公告、专利分析及市场研究整理，数据截至2026年5月。仅供研究参考，不构成投资建议。
