一、试题拓扑图及考试说明

随着业务扩展，信息安全成为公司管理层的重点关注对象。为了实施集中管理公司的无线网络环境，如图1所示，现在需要对无线控制器AC进行配置，打开考题1.1.1.paper，完成以下任务：

1. 设定无线控制器名称与VLAN划分：
   配置无线控制器（AC，无线控制器）的名称为AC，在无线控制器AC上创建VLAN100到VLAN101，将接口G0/0/1配置为Trunk模式,配置接口G0/0/1的PVID为100，配置接口G0/0/1允许所有VLAN通过。
2. 配置DHCP服务：
   在AC上启动DHCP服务，配置VLANIF100接口的IP地址为192.168.100.1/24，采用接口的DHCP功能，供AP（访问点）使用，配置VLANIF101接口的IP地址为192.168.101.1/24，采用接口的DHCP功能，供STA使用。
3. 配置AC的AP组并导入AP：
   配置建立CAPWAP隧道的源接口为VLANIF100，创建名为“ap-group1”的AP组,在 AC上使用MAC认证离线导入 AP（AP的MAC地址为00e0-fc46-1aa0）；将图中AP命名为“AP1”，将 AP 加入AP组 “ap-group1” 中。
4. 配置无线业务参数：创建并配置以下模板：
   创建安全模板“WLAN-SEC”，配置WPA2+PSK+AES的安全策略，密钥使用字符串形式，设置密码为“WLAN@123”。
   创建SSID模板“WLAN-SSID”，配置SSID名称设为“WLAN-INSPC”。
   创建VAP模板“WLAN-VAP”，配置业务数据转发模式为隧道转发，配置业务VLAN为101，并引用前述安全模板“WLAN-SEC”和SSID模板“WLAN-SSID”。
5. 配置AP组引用VAP模板：
   AP组上射频0和射频1都使用VAP模板“WLAN-VAP”的配置。
6. 保存所有设备的配置，点击paper里的“交卷”，输入考生ID为“准考证号”，保存路径为“D:\kaoshi_3”，并生成答案文件。

二、操作步骤

1. 设定无线控制器名称与VLAN划分

sys
sysname AC				// 配置无线控制器（AC，无线控制器）的名称为AC

vlan batch 100 101		// 创建VLAN100到VLAN101

int g0/0/1						// 进入g0/0/1接口
port link-type trunk			// 将接口连接类型配置为trunk模式
port trunk pvid vlan 100		// 配置接口g0/0/1的pvid为100，接口默认vlan为100
port trunk allow-pass vlan all	// 配置接口g0/0/1允许所有vlan数据通过
quit

2. 配置DHCP服务

dhcp enable		// 在AC上启动DHCP服务

int vlan 100				// 进入vlanif100接口
ip address 192.168.100.1 24	// 配置VLANIF100接口的IP地址为192.168.100.1/24
dhcp select interface		// 开启vlanif100接口，采用接口DHCP功能（DHCP自动分配的地址池为接口的192.168.100.0/24网段）
quit

int vlan 101				// 进入vlanif101接口
ip address 192.168.101.1 24	// 配置VLANIF101接口的IP地址为192.168.101.1/24
dhcp select interface		// 开启vlanif101接口，采用接口DHCP功能（DHCP自动分配的地址池为接口的192.168.101.0/24网段）
quit

3. 配置AC的AP组并导入AP

capwap source interface vlanif 100	// 配置AC建立CAPWAP隧道，将vlanif100作为隧道的源接口

wlan						// 系统视图进入WLAN视图
ap-group name ap-group1		// 创建AP组并进入改组视图，AP组名字为“ap-group1”
quit
ap auth-mode mac-auth			// 配置AP认证模式为MAC地址认证模式
ap-id 0 ap-mac 00e0-fc46-1aa0	// 手工添加AP，进入AP视图，配置AP的MAC地址（ap数量从0开始计算）
ap-name AP1						// 将添加的AP命名为AP1
ap-group ap-group1				// 将AP1加入到AP组“ap-group1”
quit

4. 配置无线业务参数，创建并配置以下模板：

wlan		// 系统视图进入WLAN视图

security-profile name WLAN-SEC					// 创建安全模板，名字为WLAN-SEC，同时进入安全模板视图
security wpa2 psk pass-phrase WLAN@123 aes		// 在安全模板上配置WPA2+PSK+AES的安全策略，密码为WLAN@123
quit

ssid-profile name WLAN-SSID		// 创建SSID模板，名字为“WLAN-SSID”，同时进入SSID模板视图
ssid WLAN-INSPC					// 设置SSID模板的ssid名称为“WLAN-INSPC”
quit

vap-profile name WLAN-VAP		// 创建VAP模板，名字为“WLAN-VAP”，同时进入VAP模板视图
forward-mode tunnel 			// 配置VAP模板下的数据转发模式为隧道
service-vlan vlan-id 101		// 配置VAP模板下的业务VLAN为vlan101
security-profile WLAN-SEC		// 在VAP模板下引用安全模板“WLAN-SEC”
ssid-profile WLAN-SSID			// 在VAP模板下引用SSID模板“WLAN-SSID”
quit

5. 配置AP组引用VAP模板

wlan							// 系统视图进入WLAN视图
ap-group name ap-group1			// 进入AP组“ap-group1”
radio 0							// 在AP组“ap-group1”视图下，再次进入射频视图“0”
vap-profile WLAN-VAP wlan 1		// 在射频0下，使用指定的VAP模板“WLAN-VAP”的配置
quit							// 退出射频视图“0”
radio 1							// 在AP组“ap-group1”视图下，再次进入射频视图“1”
vap-profile WLAN-VAP wlan 1 	// 在射频1下，使用指定的VAP模板“WLAN-VAP”的配置
quit

6. 保存所有设备的配置

save		//在用户试图下输入save命令保存配置

三、完成后的情况验证

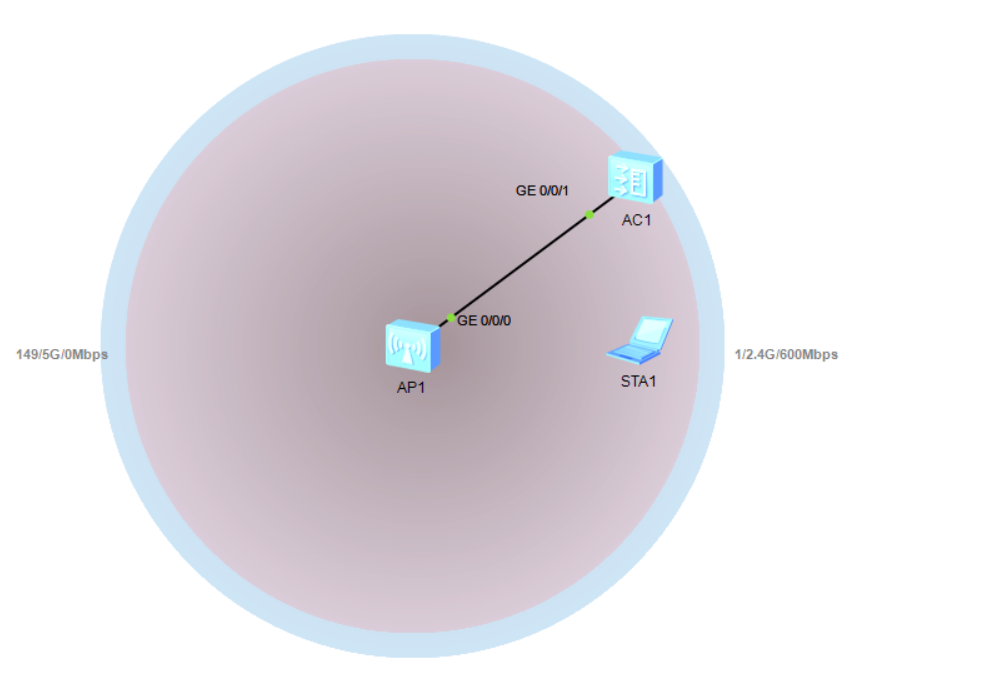

1. 拓扑

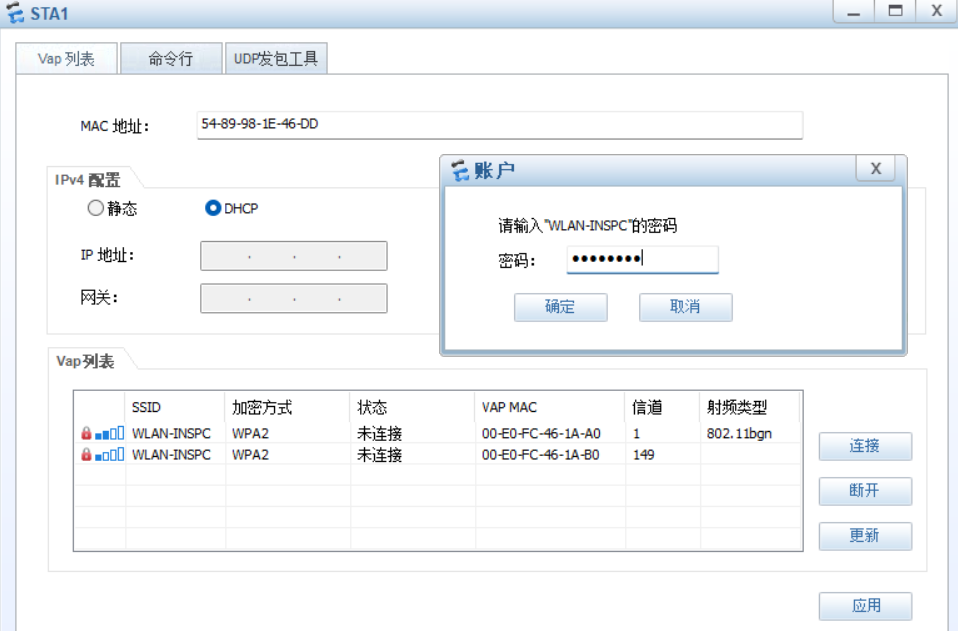

2. STA验证
