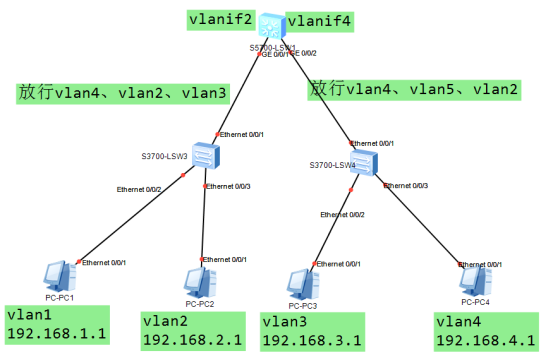

实验拓扑图：请详细分析vlan2中主机与vlan4中主机的通信过程

实验要求：请简述vlan2中的主机与vlan4中主机可以通信的原理和过程

阶段 1：PC2 准备发包，找网关（ARP 过程）

1.PC2 判断目标网段

PC2 要访问192.168.4.1，发现和自己的192.168.2.1不在同一网段，于是知道：必须先把包发给网关192.168.2.254。

2.PC2 发送 ARP 请求（广播）

内容：“谁是 192.168.2.254？请告诉我你的 MAC 地址！”

帧结构：

目的 MAC：全 F（广播）

源 MAC：PC2 的 MAC

无 VLAN 标签（PC 不知道 VLAN）

3.左侧介入交换机处理ARP

收到无标签帧，因为 PC2 在 Access 口，属于 VLAN2，所以给帧打上VLAN2标签。

从上联 Trunk 口转发给核心 S5700（该口允许 VLAN2 通过）。

4.核心三层交换机回应ARP广播

收到带 VLAN2 标签的 ARP 请求，识别出是 VLAN2 的网关接口Vlanif2的请求。

回复 ARP：“我就是 192.168.2.254，我的 MAC 是MAC-LSW1-V2”。

这个 ARP 回复带 VLAN2 标签，通过 Trunk 口发回左侧交换机，再转发给 PC2。

阶段 2：PC2 发送 IP 包，到核心交换机（二层转发）

5.PC2封装IP包

拿到网关 MAC 后，PC2 开始封装数据：

源 IP：192.168.2.1

目的 IP：192.168.4.1

源 MAC：MAC-PC2

目的 MAC：MAC-LSW1-V2（网关 MAC）

无 VLAN 标签

6.左侧交换机转发到核心三层交换机

收到 PC2 的无标签帧，打上VLAN2标签。

通过上联 Trunk 口，把带 VLAN2 标签的帧发给核心 S5700。

阶段 3：核心交换机三层转发（关键一步）

7.核心交换机处理三层转发

核心 S5700 收到带 VLAN2 标签的帧后：

剥掉 VLAN2 标签，解封装到三层，查看目的 IP192.168.4.1。

查询路由表，发现192.168.4.0/24是直连路由，出接口是Vlanif4。

学习 PC4 的 MAC（如果之前没学过，会先发 ARP 请求问 PC4 的 MAC）。

重新封装帧：

源 IP：192.168.2.1（不变）

目的 IP：192.168.4.1（不变）

源 MAC：MAC-LSW1-V4（Vlanif4 的 MAC）

目的 MAC：MAC-PC4

打上VLAN4标签

从 GE0/0/2 口（允许 VLAN4 通过），把带 VLAN4 标签的帧发给右侧接入交换机。

阶段 4：右侧交换机转发到 PC4，以及 PC4 的回应

8.右侧交换机转发到PC4以及PC4的回应

收到带 VLAN4 标签的帧，剥掉标签（Access 口不打标签）。

把无标签的帧发给 PC4。

PC4 解封装，得到 PC2 发来的数据。

9.PC4 回应 PC2（反向流程）

回应过程和请求过程完全对称：

PC4 判断目标 IP192.168.2.1不在同一网段，发给网关192.168.4.254。

右侧交换机给帧打上VLAN4标签，发给核心 S5700。

核心 S5700 剥掉 VLAN4 标签，三层转发，再打上 VLAN2 标签，发给左侧交换机。

左侧交换机剥掉标签，发给 PC2。

10.PC2 收到回应，通信完成
