1.1 二层接口与Vlanif

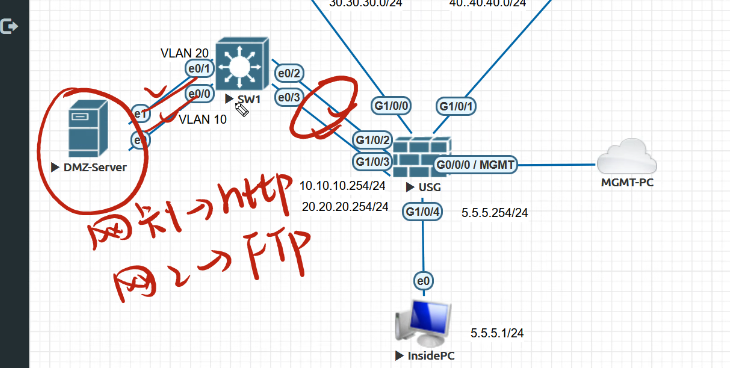

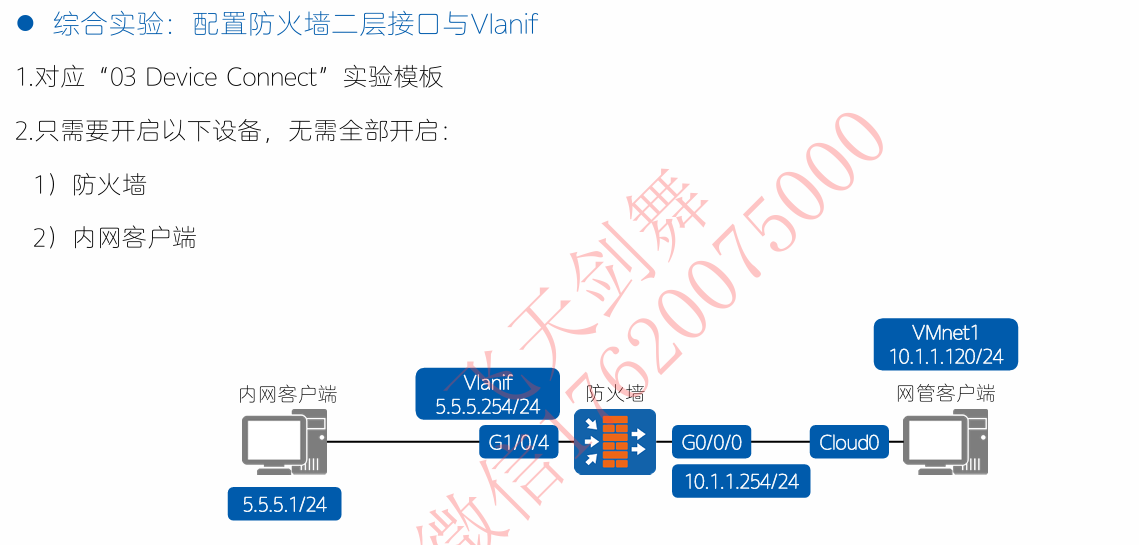

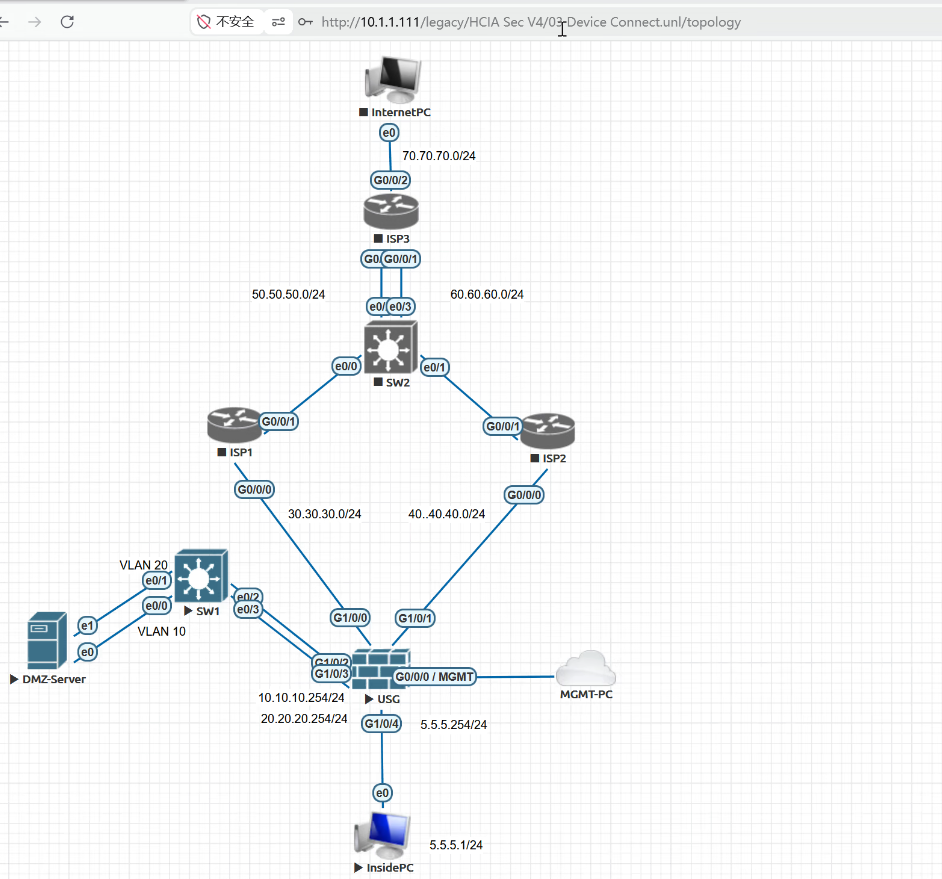

实验整体拓扑

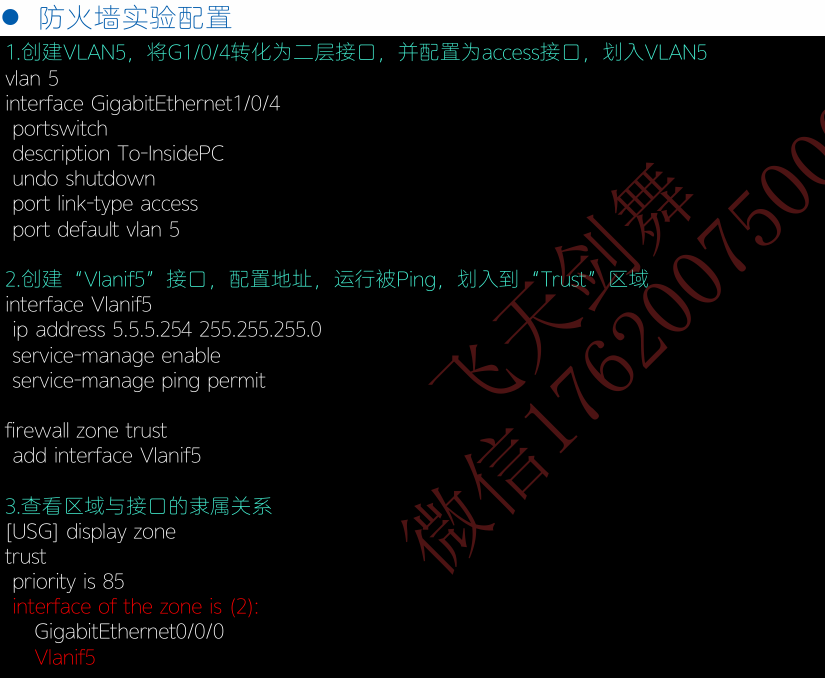

配置防火墙二层接口与Vlanif

“二层接口+三层VLANIF”的标准配置流程

把防火墙的一个物理接口G1/0/4当成交换机接口来用，接内网PC。内网PC属于VLAN 5，网关是防火墙上的Vlanif5（5.5.5.254）。防火墙再把Vlanif5加入Trust区域，这样内网PC和防火墙之间就能通了。

关键点：G1/0/4是二层口（类似交换机），Vlanif5是它的三层网关口（类似交换机的VLANIF接口）。

逐条命令拆解

第1步：创建VLAN 5

vlan 5

含义：在防火墙的“VLAN数据库”里创建一个编号为5的VLAN。这只是逻辑上声明存在VLAN 5，还没把任何接口划进去。

底层逻辑：华为防火墙本质是一个融合设备（路由+交换+安全）。创建VLAN后，防火墙就有了一个“虚拟的二层广播域”。

第2步：将G1/0/4转为二层接口

interface GigabitEthernet1/0/4
          portswitch

含义：portswitch命令将G1/0/4从三层模式切换到二层模式。

  • 三层模式（默认）：接口可以直接配IP地址，像路由器接口。

  • 二层模式：接口只能配VLAN信息，像交换机接口，不能直接配IP。

为什么要这一步：防火墙的物理接口默认是三层口（可以配IP）。如果要把这个接口接PC，并且通过VLAN隔离，必须先把它变成二层口。不敲portswitch，后面所有VLAN配置都不生效。

第3步：配置描述、开启端口

description To-InsidePC
undo shutdown

  • description：给接口加个备注，方便维护。无实际功能。

  • undo shutdown：开启接口。华为接口默认是shutdown状态，必须手动开启。

第4步：配置Access接口并划入VLAN 5

port link-type access
port default vlan 5

  • port link-type access：将接口模式设置为Access模式，只能属于一个VLAN，通常连接终端设备（PC、打印机等）。

  • port default vlan 5：把这个接口的默认VLAN设置为5。也就是说，从这个接口进入的无标签数据帧，都会被标记上VLAN 5；从防火墙发往这个接口的数据帧，也会剥离VLAN标签后发出。

效果：PC接到G1/0/4上，PC不需要知道VLAN（网卡不支持VLAN），但防火墙会自动把PC的流量归入VLAN 5。

第5步：创建Vlanif5三层接口

interface Vlanif5

含义：VLAN是二层概念（广播域），如果要让VLAN内的设备通信，需要一个三层网关。Vlanif5就是这个VLAN 5的虚拟三层接口。

底层逻辑：VLAN 5内的所有二层流量，需要路由时，会走到Vlanif5接口。这个接口就像交换机的“网关接口”。

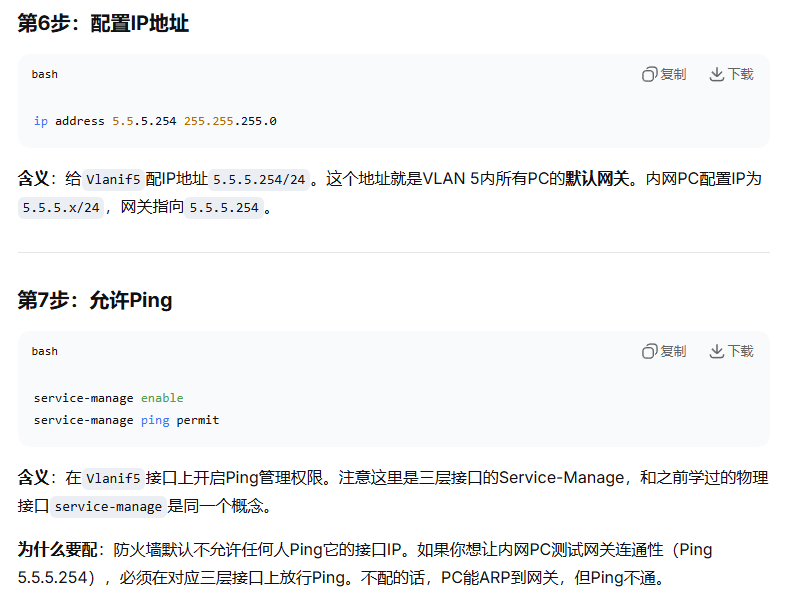

第8步：将Vlanif5加入Trust区域

firewall zone trust
add interface Vlanif5

含义：把Vlanif5这个三层接口加入Trust区域。

为什么要配：防火墙的安全策略是基于区域的。不把接口加入任何区域，该接口的流量不会经过安全策略处理。通常内网接口加入Trust，外网接口加入Untrust。

注意：G1/0/4本身是二层接口，不加入任何区域。只有三层接口（Vlanif5）才加入区域。

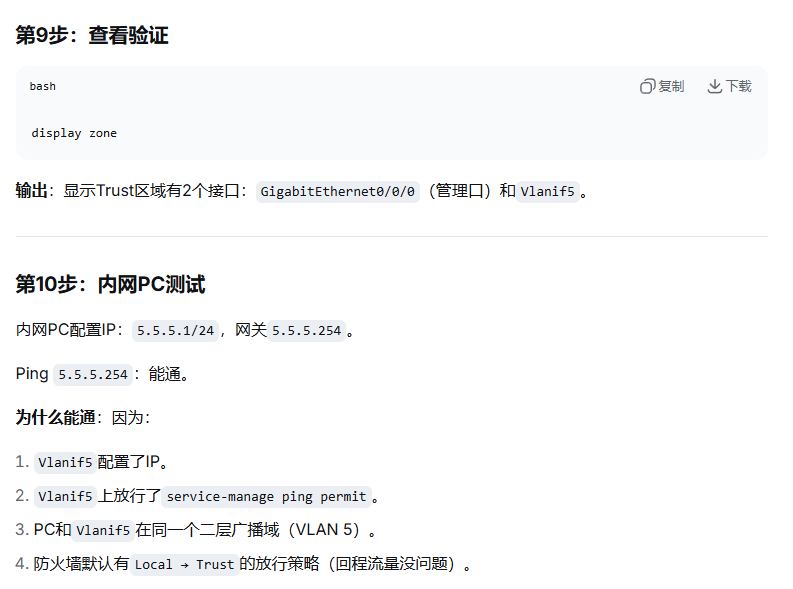

问题1：为什么要把Vlanif加入安全区域，而不是把物理口G1/0/4加入？

一、困惑

  1. 为什么要把Vlanif加入安全区域，而不是把物理口G1/0/4加入？

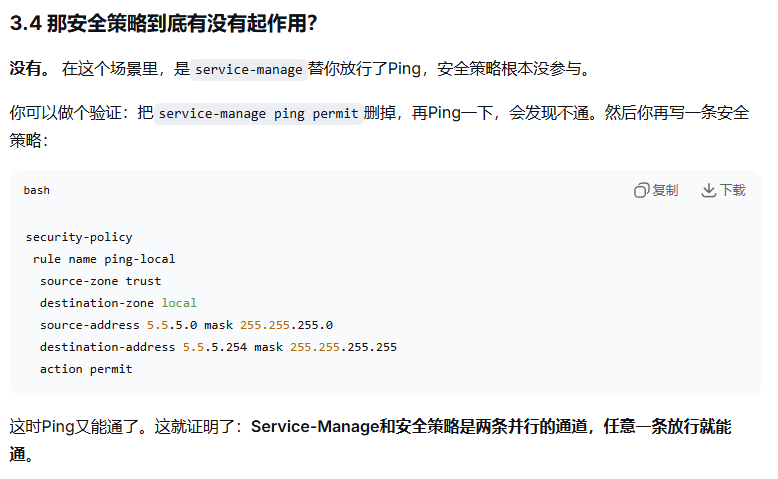

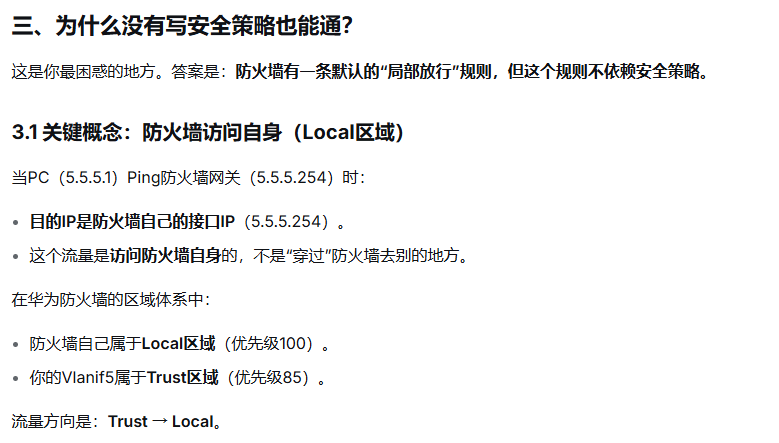

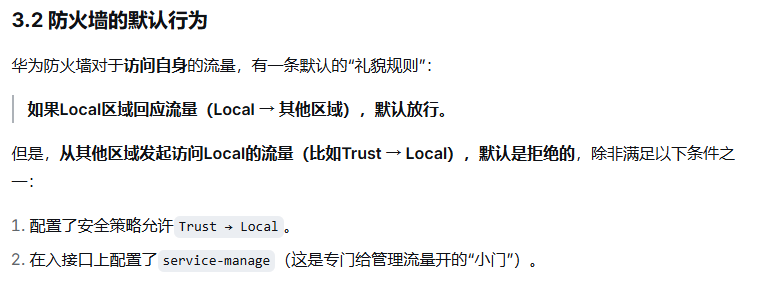

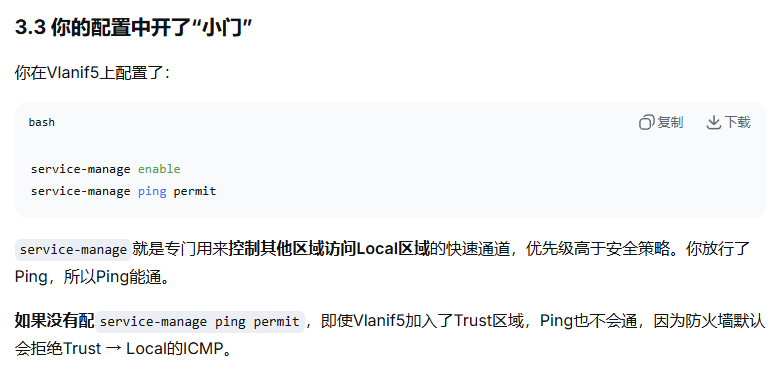

  2. 为什么没有写安全策略，Ping也能通？

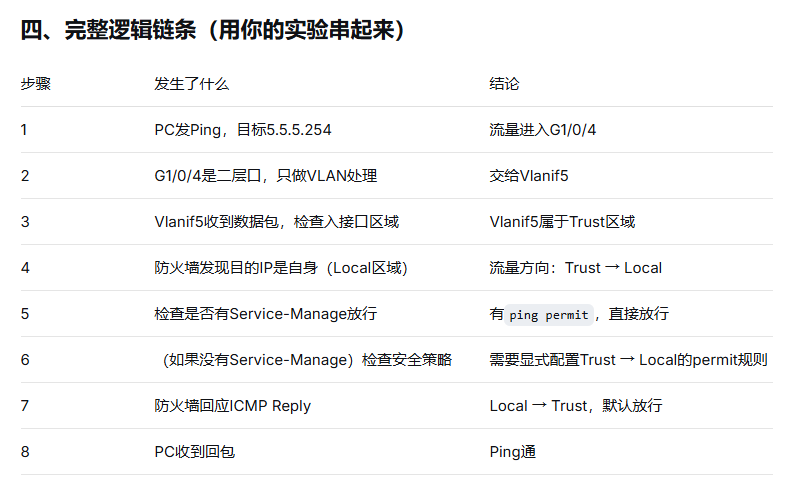

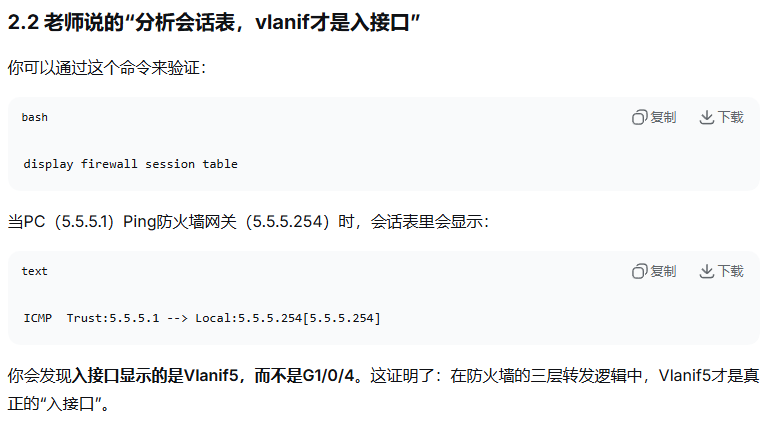

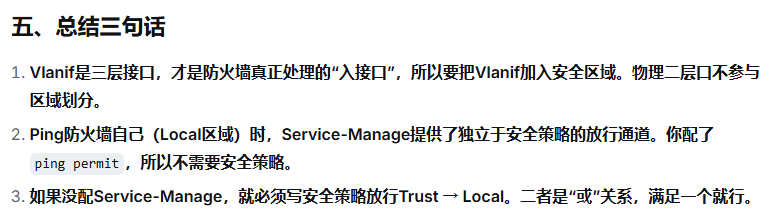

这两个问题其实指向同一个答案：在防火墙眼里，流量是从哪个三层接口进来的，那个接口才算是“入口”。

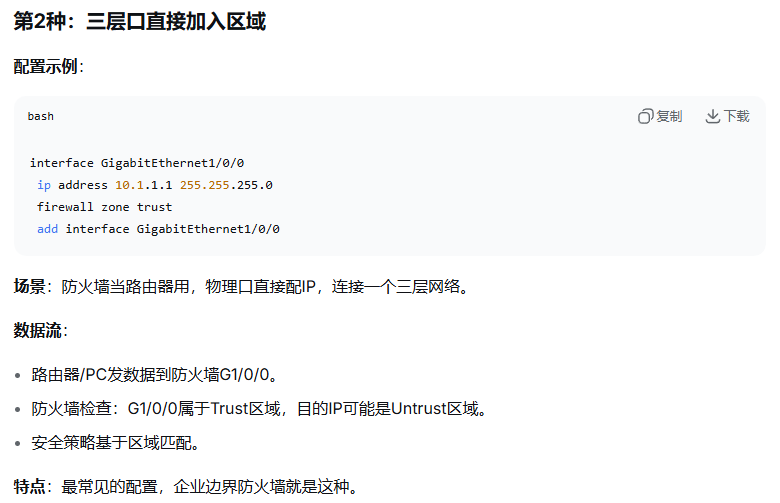

问题2：接口划分区域的知识点

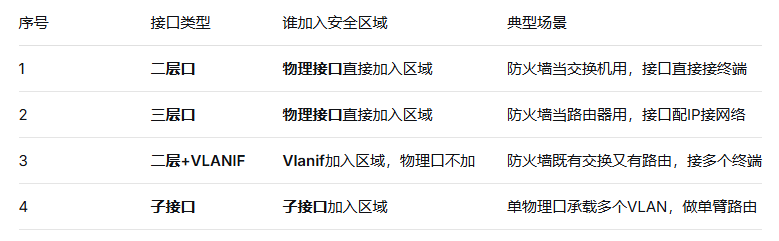

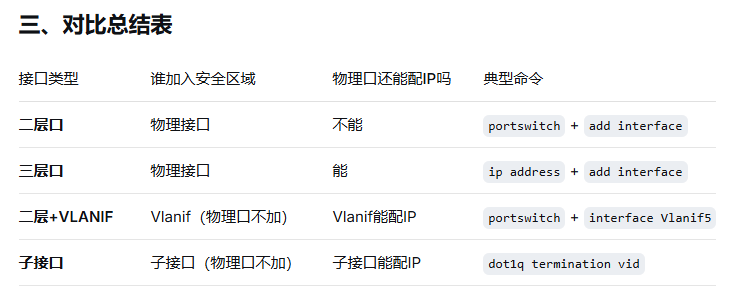

问题3：二层，三层接口跟防火墙安全区域安全策略知识点

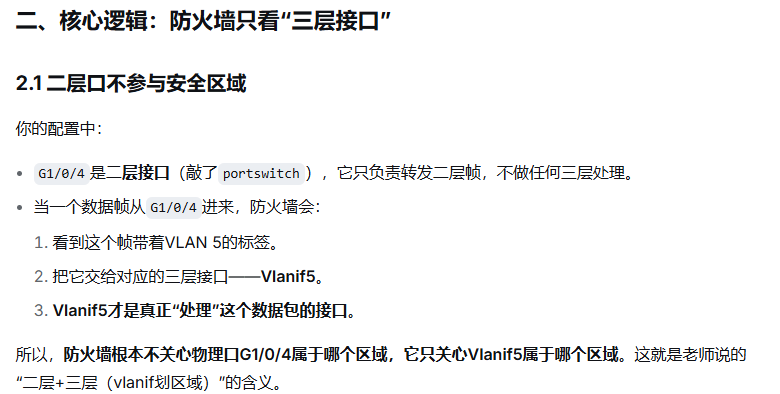

一、先记住一条铁律（任何时候不要忘）

防火墙执行安全策略时，只认“三层接口”所属的区域。
也就是说：IP包从哪个三层接口进来，就查那个三层接口的区域。
二层口（没有IP地址的接口）永远不会被防火墙直接当作“入接口”去匹配安全策略。

这条铁律是华为防火墙的底层设计，永远不会变。

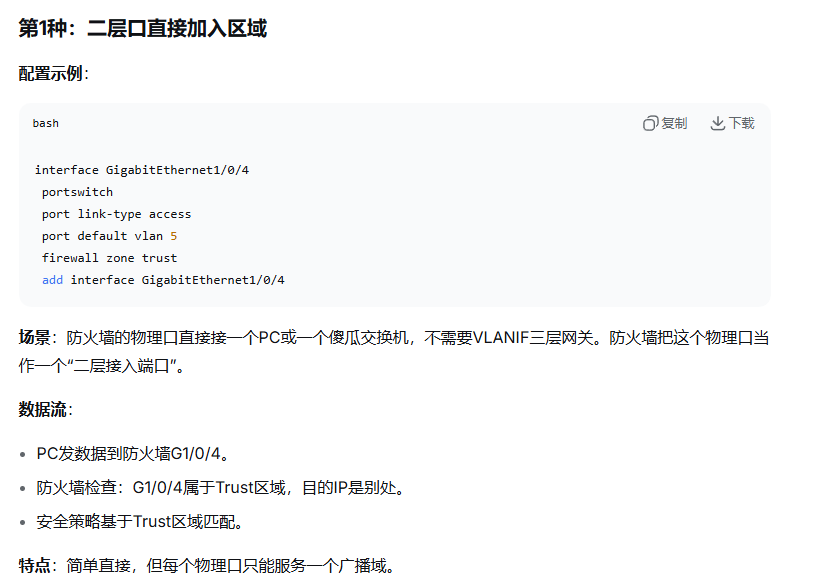

二、那么“二层口直接加入区域”是什么意思？

它只是一种配置上的便捷写法，不是底层处理逻辑。

当你在一个二层口上敲了：

firewall zone trust
 add interface GigabitEthernet1/0/4

实际上发生的事情是：

  • 防火墙会自动把这个二层口所属的VLAN对应的Vlanif（如果存在）的区域设为Trust。

  • 如果这个VLAN还没有创建Vlanif，这个配置暂时无效（因为没有三层接口可以承载区域）。

  • 一旦你后续创建了Vlanif5，Vlanif5会继承这个二层口的区域设定。

打个比方：

  • 二层口 = 一个投票代理人

  • Vlanif = 真正的投票人

  • 你让代理人去投票（配置二层口区域），最终票还是算在真正的投票人头上。如果真正的投票人自己直接投票（Vlanif自己配置区域），代理人的票就作废。

三、为什么老师会说“二层需要划区域”？

因为早期华为防火墙版本（或者某些老师习惯的教学顺序）中，会先配置二层口区域，再创建Vlanif，这样Vlanif会自动继承区域，少敲一条命令。这是一种教学上的简化，不是必须的逻辑。

但现代认证考试和实际运维中，都推荐直接配置Vlanif的区域，因为：

  • 更清晰：一眼看出哪个三层接口属于哪个区域。

  • 避免歧义：如果有多个二层口属于同一个VLAN，各自配了不同区域，以哪个为准？容易乱。

  • 排错更容易：display zone直接看到Vlanif，不需要去查二层口的继承关系。

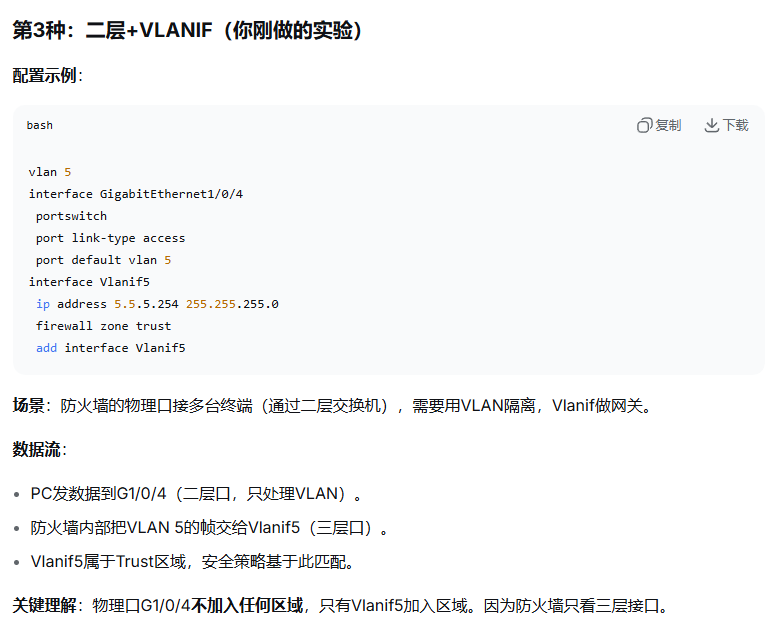

四、用你的实验具体说明（消除矛盾）

你的实验配置（正确做法）：

interface Vlanif5
 ip address 5.5.5.254 24
 firewall zone trust
 add interface Vlanif5

  • 这里物理口G1/0/4没有配置任何区域。

  • 数据从G1/0/4进入，上升到Vlanif5，Vlanif5说“我在Trust区域”，安全策略匹配Trust → Local，通。

  • 完全符合铁律：只看三层接口的区域。

另一种配置（也合法，但啰嗦）：

interface GigabitEthernet1/0/4
 portswitch
 port default vlan 5
 firewall zone trust
 add interface GigabitEthernet1/0/4
interface Vlanif5
 ip address 5.5.5.254 24
# 注意：Vlanif5没有单独配置区域

  • 这里物理口配了区域，Vlanif没配。

  • 防火墙内部处理时，Vlanif5会继承物理口的Trust区域。

  • 最终效果和上面一模一样。

  • 依然符合铁律：真正被用来匹配安全策略的还是Vlanif5这个三层接口，只是它的区域是从物理口继承来的。

五、为什么我说“物理口不加入任何区域，只有Vlanif加入”？

因为那是最佳实践推荐，不是“物理口不能配区域”。

我那样说的目的是为了避免你混淆，因为很多初学者看到物理口也能配区域，就以为防火墙会把二层口当作安全策略的入接口，那就大错特错了。我直接告诉你“别去管物理口，只配Vlanif”，是为了让你养成正确习惯，少踩坑。

如果你非要问“物理口配区域到底有没有用”：

  • 有用，但前提是该VLAN没有Vlanif直接配置区域。

  • 一旦Vlanif自己配了区域，物理口的区域配置就被忽略。

  • 所以最清晰、最不容易出错的写法就是：只配Vlanif的区域，物理口不配。

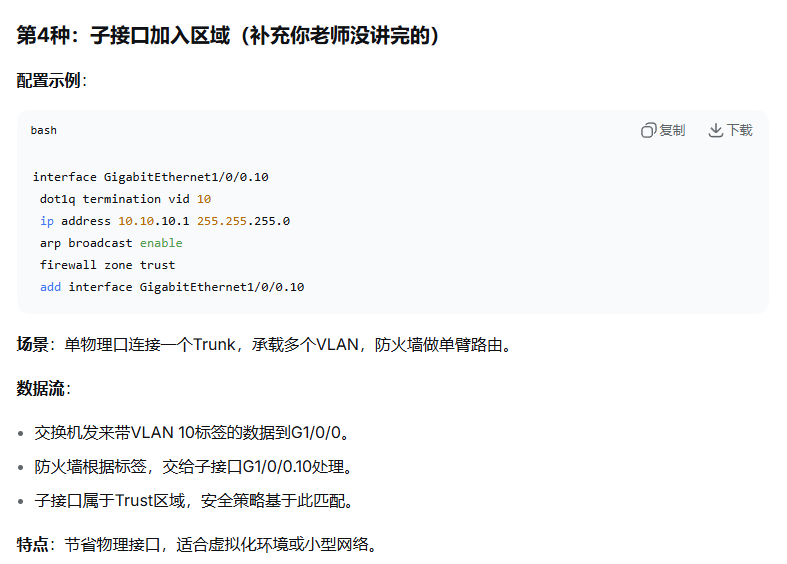

问题4：三层子接口

子接口，就是为了解决你老师提到的“三层需要划区域”里最经典、也最省钱的那个场景：在只有一台二层交换机的环境里，用防火墙的一个物理口，同时给多个部门（VLAN）做网关。 这是一个非常经典的HCIA-Security综合实验。

知识点背景：我们为什么要用子接口？

子接口的存在是为了解决一个实际矛盾：硬件接口太少，但需要划分的网段（VLAN）太多。

假设现在有一个小公司，财务部和市场部需要网络隔离，但他们只有一台二层交换机和一台防火墙。这种情况下，交换机只能做VLAN隔离，而防火墙作为所有PC的网关，就需要同时连接这两个VLAN。但墙上的接口不够了。

“单臂路由”技术就是为了解决这个难题，让一个物理接口“身兼数职”。子接口就是在一个物理口上创建的多个逻辑接口。每个子接口只处理一个VLAN的流量，相当于物理接口被逻辑地“切”成了几块，各自独立工作。

核心定义：什么是子接口？

子接口是基于一个物理以太网接口创建的、能识别和处理带有VLAN Tag数据帧的逻辑三层接口。

它的工作原理是VLAN终结。当交换机通过Trunk口传来一个带VLAN 10标签的数据帧时，防火墙收到后会直接交给G1/0/0.10这个子接口来处理，并在此处剥离VLAN标签，还原出原始的IP包，然后交给CPU进行三层路由。

底层逻辑拆解：数据包的“认亲”之旅

当PC1（财务部，IP 10.1.10.2）想要访问公司内的服务器（市场部，IP 10.1.20.2）时，数据包的处理流程如下：

  1. PC1封装数据帧：源IP 10.1.10.2，目的IP 10.1.20.2；源MAC为自身，目的MAC为其网关10.1.10.254。

  2. 交换机处理：从Access口收到无标签帧后，打上VLAN 10的Tag，然后从Trunk口转发给防火墙。

  3. 防火墙接收与分发：防火墙物理口收到带VLAN 10标签的帧，发现VLAN 10，便将该帧交给G1/0/0.10子接口。

  4. 子接口终结VLAN：G1/0/0.10剥离VLAN标签，还原出原始IP包。

  5. 防火墙查表转发：防火墙根据目的IP 10.1.20.2查找路由表，找到匹配项10.1.20.0/24，出接口为G1/0/0.20子接口。

  6. 再次封装与发送：子接口为数据包添加新的二层头部，打上VLAN 20的标签，通过物理口发回给交换机。

  7. 交换机最终转发：交换机根据VLAN 20的Tag，将帧转发给服务器。

华为设备落地：经典“单臂路由”实验

下面我们以华为eNSP模拟器为例，带你手把手完成这个实验。

1. 实验拓扑

  • 防火墙（FW1）：接口G1/0/0连接交换机。

  • 二层交换机（LSW1）：

    • GE0/0/1：Trunk口，连接防火墙。

    • GE0/0/10：Access VLAN 10，连接PC1。

    • GE0/0/20：Access VLAN 20，连接PC2。

  • PC1：IP 10.1.10.2/24，网关10.1.10.254。

  • PC2：IP 10.1.20.2/24，网关10.1.20.254。

 2. 实验配置

第一步：配置二层交换机

<Huawei> system-view
[Huawei] sysname LSW1
[LSW1] vlan batch 10 20 // 创建VLAN 10和20
[LSW1] interface gigabitethernet 0/0/1
[LSW1-GigabitEthernet0/0/1] port link-type trunk // 上联口配置为Trunk
[LSW1-GigabitEthernet0/0/1] port trunk allow-pass vlan 10 20 // 允许VLAN 10和20通过
[LSW1-GigabitEthernet0/0/1] quit
[LSW1] interface gigabitethernet 0/0/10
[LSW1-GigabitEthernet0/0/10] port link-type access // 下联PC口配置为Access
[LSW1-GigabitEthernet0/0/10] port default vlan 10 // 划入VLAN 10
[LSW1-GigabitEthernet0/0/10] quit
[LSW1] interface gigabitethernet 0/0/20
[LSW1-GigabitEthernet0/0/20] port link-type access // 下联PC口配置为Access
[LSW1-GigabitEthernet0/0/20] port default vlan 20 // 划入VLAN 20
[LSW1-GigabitEthernet0/0/20] quit

第二步：配置防火墙

<USG> system-view
[USG] sysname FW1
[FW1] interface GigabitEthernet 1/0/0
[FW1-GigabitEthernet1/0/0] undo shutdown // 开启物理接口
[FW1-GigabitEthernet1/0/0] quit

// 配置子接口 .10，处理VLAN 10的流量[reference:4]
[FW1] interface GigabitEthernet 1/0/0.10

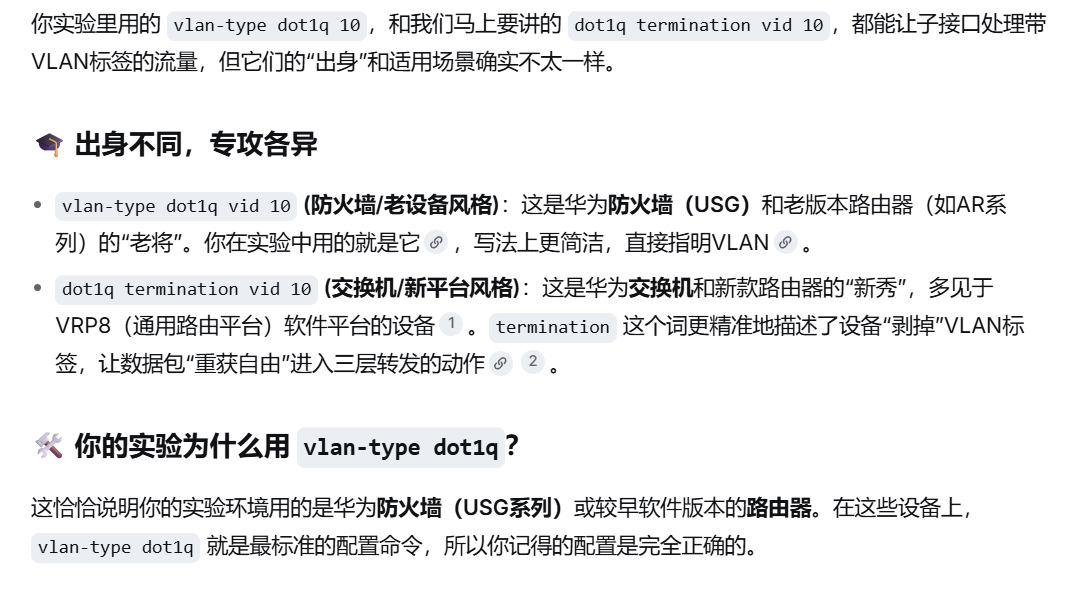

[FW1-GigabitEthernet1/0/0.10] vlan-type dot1q 10 // 关键命令：终结VLAN 10的Tag[reference:5]
[FW1-GigabitEthernet1/0/0.10] ip address 10.1.10.254 255.255.255.0 // 配置VLAN 10的网关
[FW1-GigabitEthernet1/0/0.10] quit

// 配置子接口 .20，处理VLAN 20的流量
[FW1] interface GigabitEthernet 1/0/0.20
[FW1-GigabitEthernet1/0/0.20] vlan-type dot1q 20 // 关键命令：终结VLAN 20的Tag
[FW1-GigabitEthernet1/0/0.20] ip address 10.1.20.254 255.255.255.0 // 配置VLAN 20的网关
[FW1-GigabitEthernet1/0/0.20] quit

// 将子接口加入安全区域，并放行ICMP管理流量
[FW1] firewall zone trust
[FW1-zone-trust] add interface GigabitEthernet 1/0/0.10
[FW1-zone-trust] add interface GigabitEthernet 1/0/0.20
[FW1-zone-trust] quit
[FW1] interface GigabitEthernet 1/0/0.10
[FW1-GigabitEthernet1/0/0.10] service-manage ping permit
[FW1-GigabitEthernet1/0/0.10] quit
[FW1] interface GigabitEthernet 1/0/0.20
[FW1-GigabitEthernet1/0/0.20] service-manage ping permit
[FW1-GigabitEthernet1/0/0.20] quit

第三步：配置安全策略

内网PC属于Trust区域，防火墙自己属于Local区域。PC访问自己的网关，本质是Trust → Local的流量。需要配置安全策略放行Ping。

[FW1] security-policy
[FW1-policy-security] rule name trust_to_local_icmp
[FW1-policy-security-rule-trust_to_local_icmp] source-zone trust
[FW1-policy-security-rule-trust_to_local_icmp] destination-zone local
[FW1-policy-security-rule-trust_to_local_icmp] action permit
[FW1-policy-security-rule-trust_to_local_icmp] quit
[FW1-policy-security] quit

第四步：验证结果
配置完成后，分别在PC1和PC2上测试连通性：

  • PC1 Ping 网关（10.1.10.254）：能通。这是Trust → Local区域流量，安全策略已放行。

  • PC2 Ping 网关（10.1.20.254）：能通。同上。

  • PC1 Ping PC2（10.1.20.2）：能通！这表明防火墙成功在不同子接口间转发了流量，实现了跨VLAN三层互通。

  • 查看会话表：执行display firewall session table，你将看到从Trust区域（子接口.10）到Trust区域（子接口.20）的会话。

问题5：IEEE 802 标准

标准工作组 主要职责 你最常见的名字 核心解决问题
802.3 定义有线网络（以太网）的物理层和数据链路层 以太网、网线、光纤 设备如何通过线缆连接和通信
802.11 定义无线局域网（WLAN） Wi-Fi、无线网 设备如何通过无线电波连接和通信
802.1 定义局域网/城域网的架构、桥接和管理 VLAN、STP、LLDP 如何组织和互连多个网络（无论是有线还是无线），并对其进行管理
802.15 定义无线个人局域网（WPAN） 蓝牙、ZigBee 设备如何在短距离内低功耗地连接
802.16 定义无线城域网（WMAN） WiMAX 提供城市级的远距离无线宽带接入

问题6：hybrid的用法

铁律 说明
铁律1 交换机内部处理数据帧时，一律看标签。没有标签的帧，会被打上PVID（端口默认VLAN ID）后再处理。
铁律2 交换机外部的设备（如PC、打印机），绝大多数不认识带标签的帧。你给它一个带802.1Q标签的帧，它直接丢弃。

所以问题来了：交换机内部需要标签来区分VLAN，但外部设备不认识标签。怎么办？

答案：出交换机的时候，把标签撕掉（untagged）；进交换机的时候，如果没标签，就给它打上PVID。

这就是Hybrid接口存在的根本原因。

三种接口类型对比（从“标签处理”角度）

接口类型 收到无标签帧时 收到有标签帧时 发出帧时是否带标签
Access 打上PVID 只有标签=PVID才收，否则丢 永远不带标签（全撕掉）
Trunk 一般丢弃（通常不收无标签帧） 标签在允许列表中则收 只有PVID对应的VLAN不带标签，其他VLAN都带标签
Hybrid 打上PVID 标签在允许列表中则收 可以精细控制：哪些VLAN带标签（tagged），哪些VLAN不带标签（untagged）

关键点：Trunk的“不带标签”是固定的，只有PVID对应的那一个VLAN不带标签。
Hybrid的“不带标签”是可配置的，你可以指定多个VLAN在发出时都不带标签。

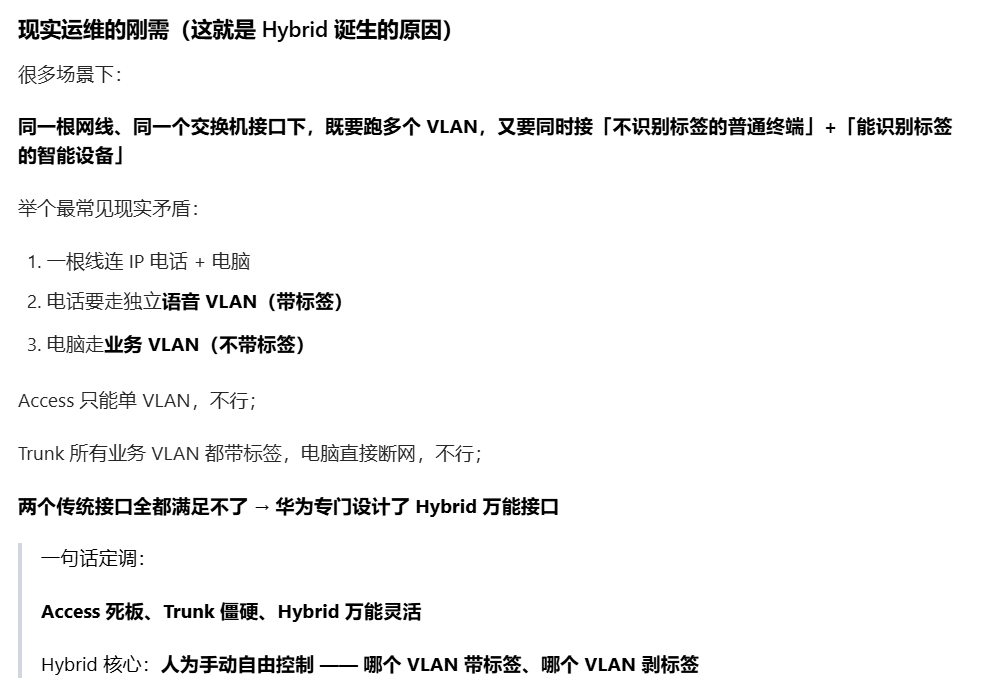

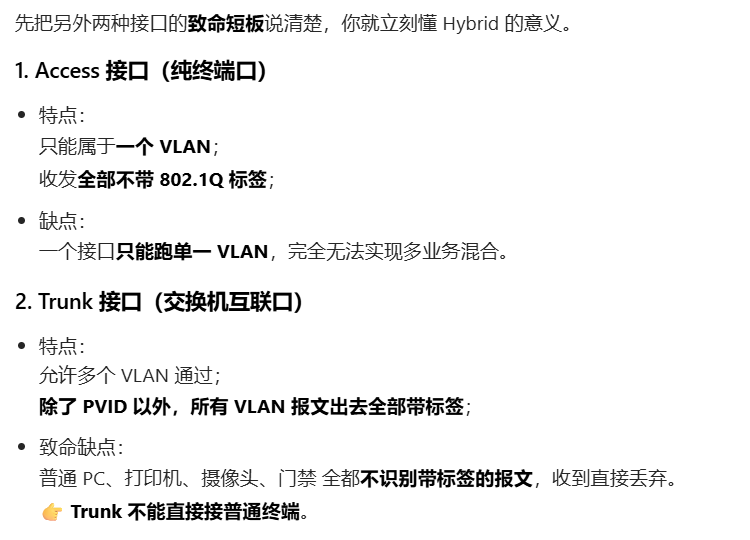

先灵魂一问：已经有 Access、Trunk 了，为什么还要搞出 Hybrid？

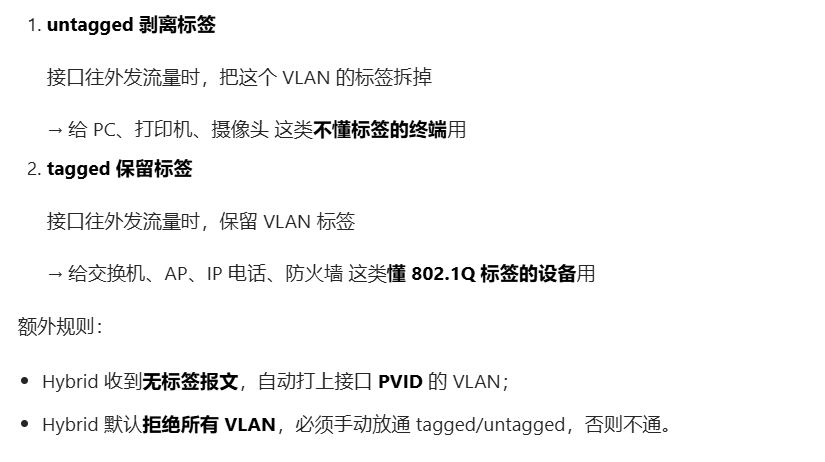

Hybrid 最核心的两条命令（吃透这两句，你就全会了）

port hybrid tagged vlan 10
port hybrid untagged vlan 20

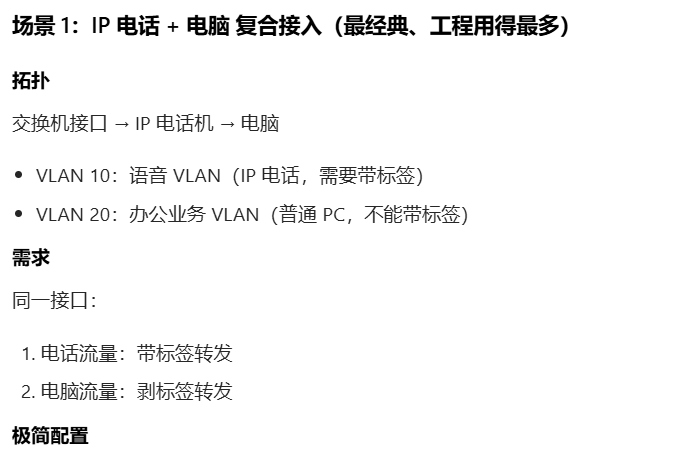

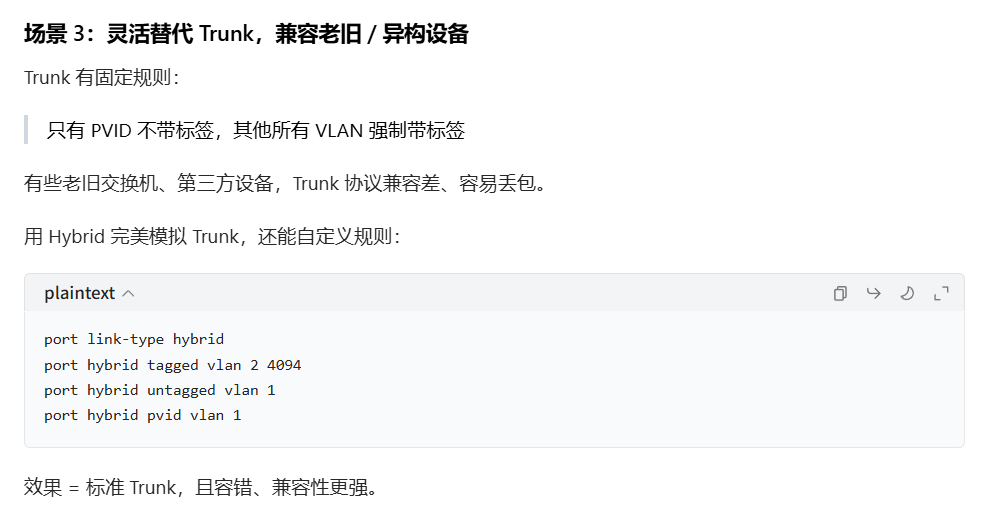

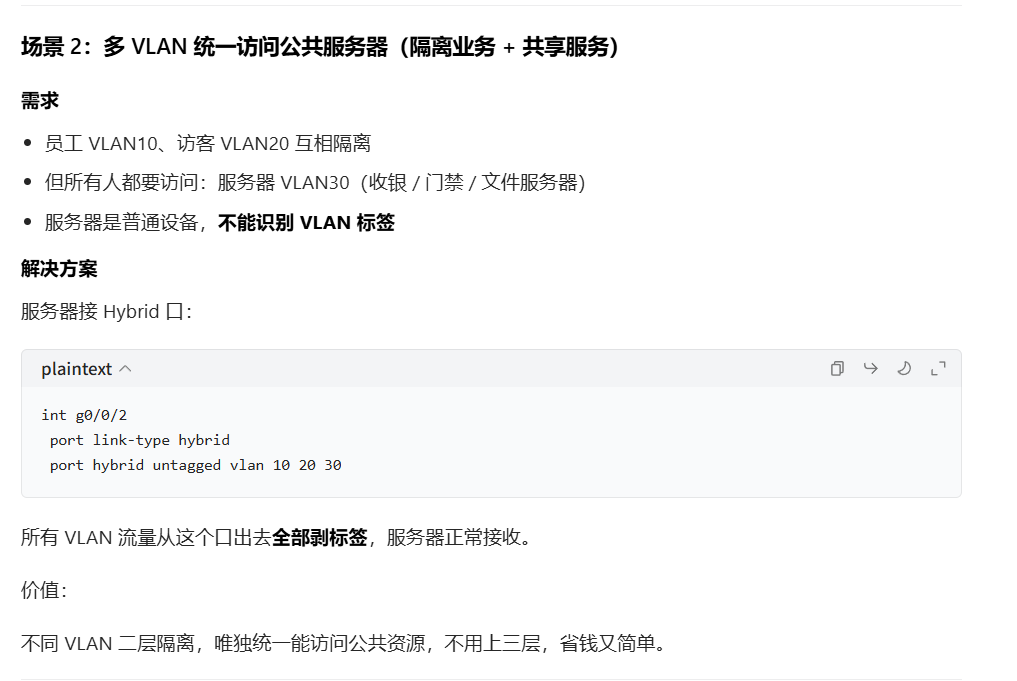

Hybrid 三大「经典必用场景」

int g0/0/1
 port link-type hybrid
 port hybrid pvid vlan 20         // PC无标签上来，默认划入vlan20
 port hybrid untagged vlan 20     // 电脑流量剥标签
 port hybrid tagged vlan 10       // 电话流量保留标签

为什么 Access/Trunk 做不到？

  • Access：只能一个 VLAN，无法同时语音 + 办公
  • Trunk：VLAN20 也会带标签，PC 拒收报文，直接断网

老师的话 底层逻辑 注意事项
一个VLAN只能属于一个VLANIF VLANIF是VLAN的唯一三层网关，多个网关会导致路由冲突 不能为同一VLAN创建多个VLANIF，也不能同时存在VLANIF和同VID的子接口
二层口不需要访问控制 防火墙的访问控制（安全策略、Service-Manage）基于IP，二层口不处理IP，故无效 二层口可以做MAC过滤等二层控制，但与防火墙的“访问控制”概念不同

1.2 Eth-Trunk与子接口

问题：企业里有两台服务器，分别属于VLAN10和VLAN20。它们都接在思科交换机上。防火墙需要同时作为这两个VLAN的网关，并且要求防火墙和交换机之间的链路有冗余和带宽聚合（防止单条链路故障，同时提升吞吐量）。传统做法是用两根独立的网线分别跑两个VLAN，但浪费端口且无冗余。怎么办？

核心瓶颈：

  • 两根独立链路：一根断，半个网络瘫痪。

  • 普通Trunk：可以跑多VLAN，但没有链路冗余和负载分担。

  • 需要链路聚合（Eth-Trunk/Port-channel）+ VLAN终结（子接口）同时实现。

方案 冗余性 带宽提升 多VLAN支持 防火墙作为网关 跨厂商兼容
单根Trunk ❌ 无 ❌ 无 ✅ 有 ✅ 有 ✅ 可
两根独立Access ✅ 有（每VLAN一根） ❌ 无 ❌ 各VLAN独占链路 ✅ 有 ✅ 可
Eth-Trunk + 子接口 ✅ 有 ✅ 有 ✅ 有 ✅ 有 ⚠️ 需配置一致

结论：只有链路聚合+子接口方案能同时满足冗余、带宽、多VLAN、网关四大需求。跨厂商（华为LACP主动/思科LACP被动）是现网常见场景，必须掌握。

一、实验整体目的

  • 链路聚合：将防火墙的两个物理口捆绑成一个逻辑口Eth-Trunk，提高带宽和冗余。

  • 子接口：在一个Trunk接口上划分多个逻辑子接口，每个子接口对应一个VLAN的网关。

  • 跨厂商互通：华为防火墙与思科交换机通过LACP协议协商Trunk。

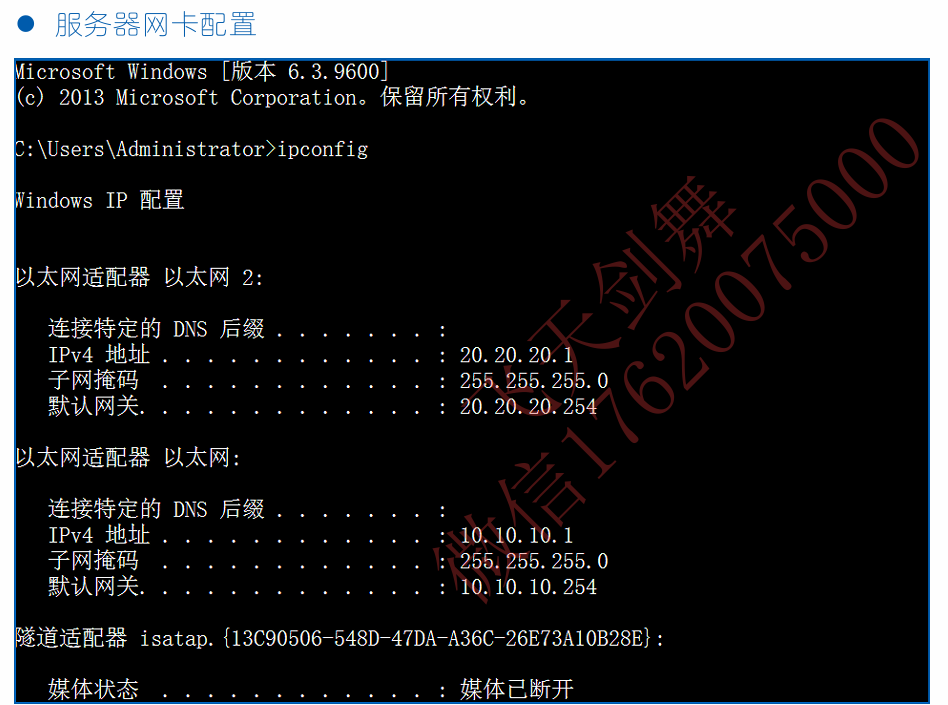

  • 服务器接入：交换机下挂两台服务器，分属不同VLAN，都能通过防火墙上网或互访。

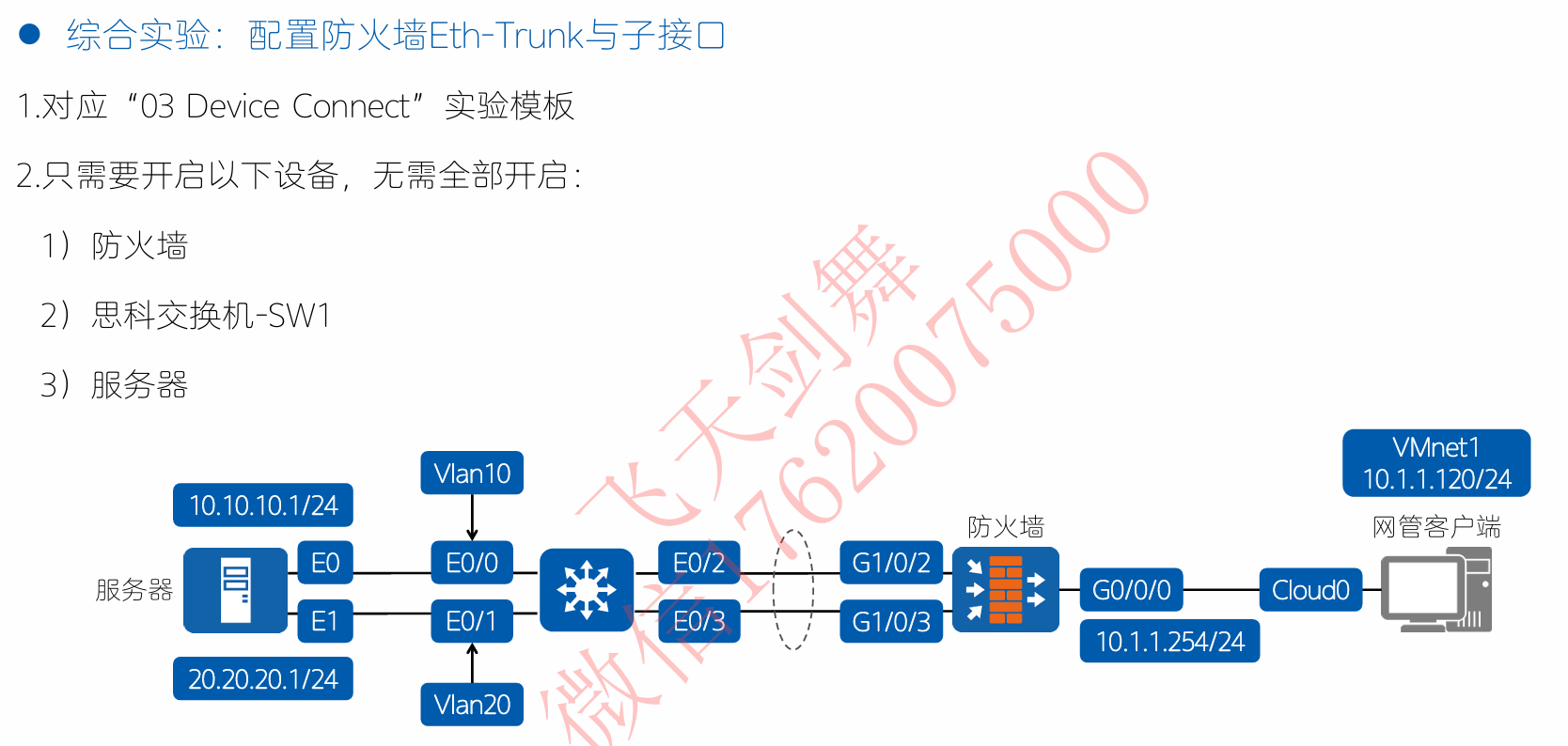

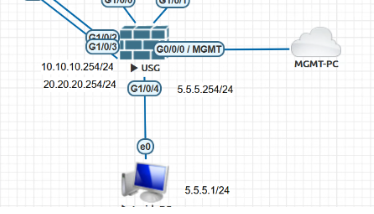

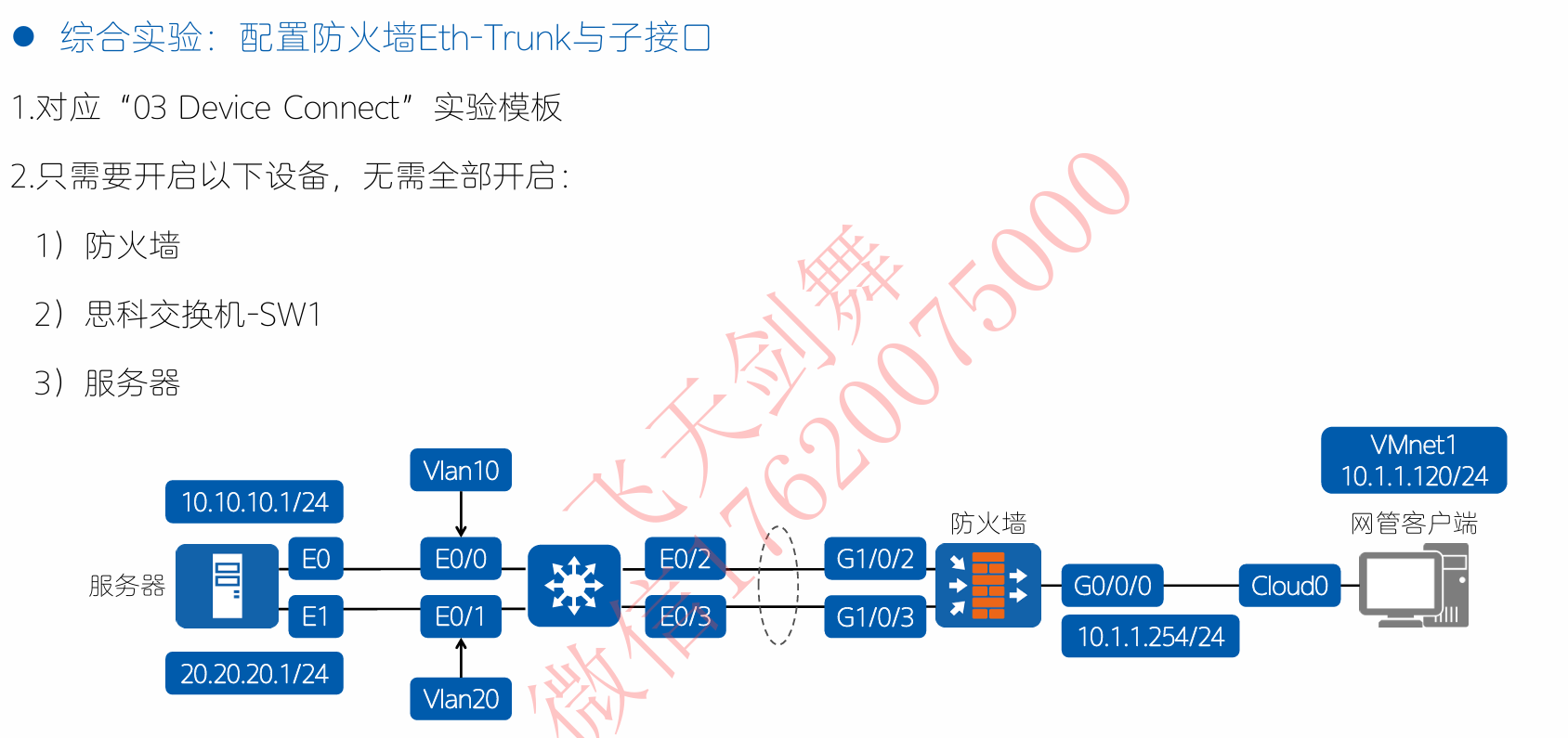

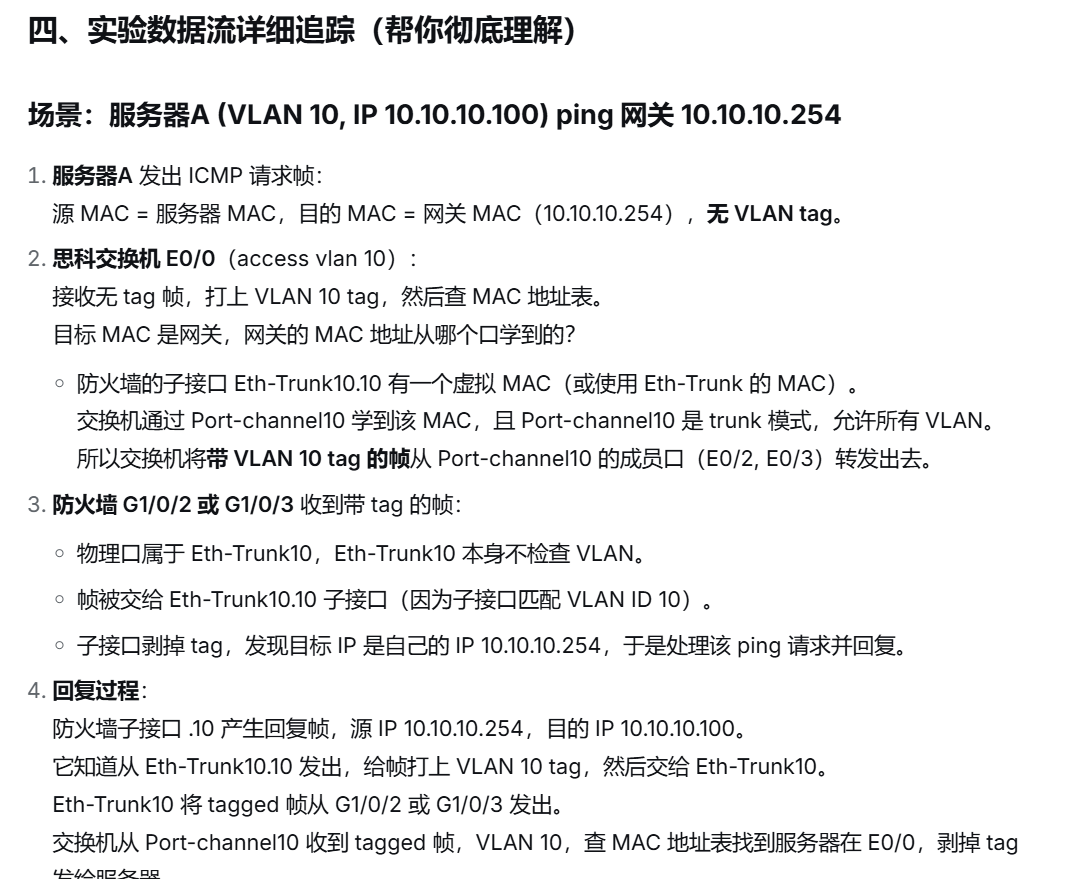

二、实验逻辑拓扑与流量路径

       [ 服务器A ]   [ 服务器B ]
         (VLAN10)     (VLAN20)
             |            |
      +------+------------+------+
      |    思科交换机 SW1        |
      |  (Port-channel10 Trunk) |
      +----------E0/2,E0/3------+
                     |
             (Eth-Trunk10)
                     |
      +----------G1/0/2,G1/0/3--+
      |      华为防火墙 USG       |
      |  Eth-Trunk10.10 (GW 10.10.10.254)
      |  Eth-Trunk10.20 (GW 20.20.20.254)
      +-------------------------+
                     |
                  Internet / 其他区域

  • 服务器A（VLAN10）的默认网关 → 防火墙子接口 .10

  • 服务器B（VLAN20）的默认网关 → 防火墙子接口 .20

  • 交换机与防火墙之间跑Trunk，允许VLAN 10和20通过。

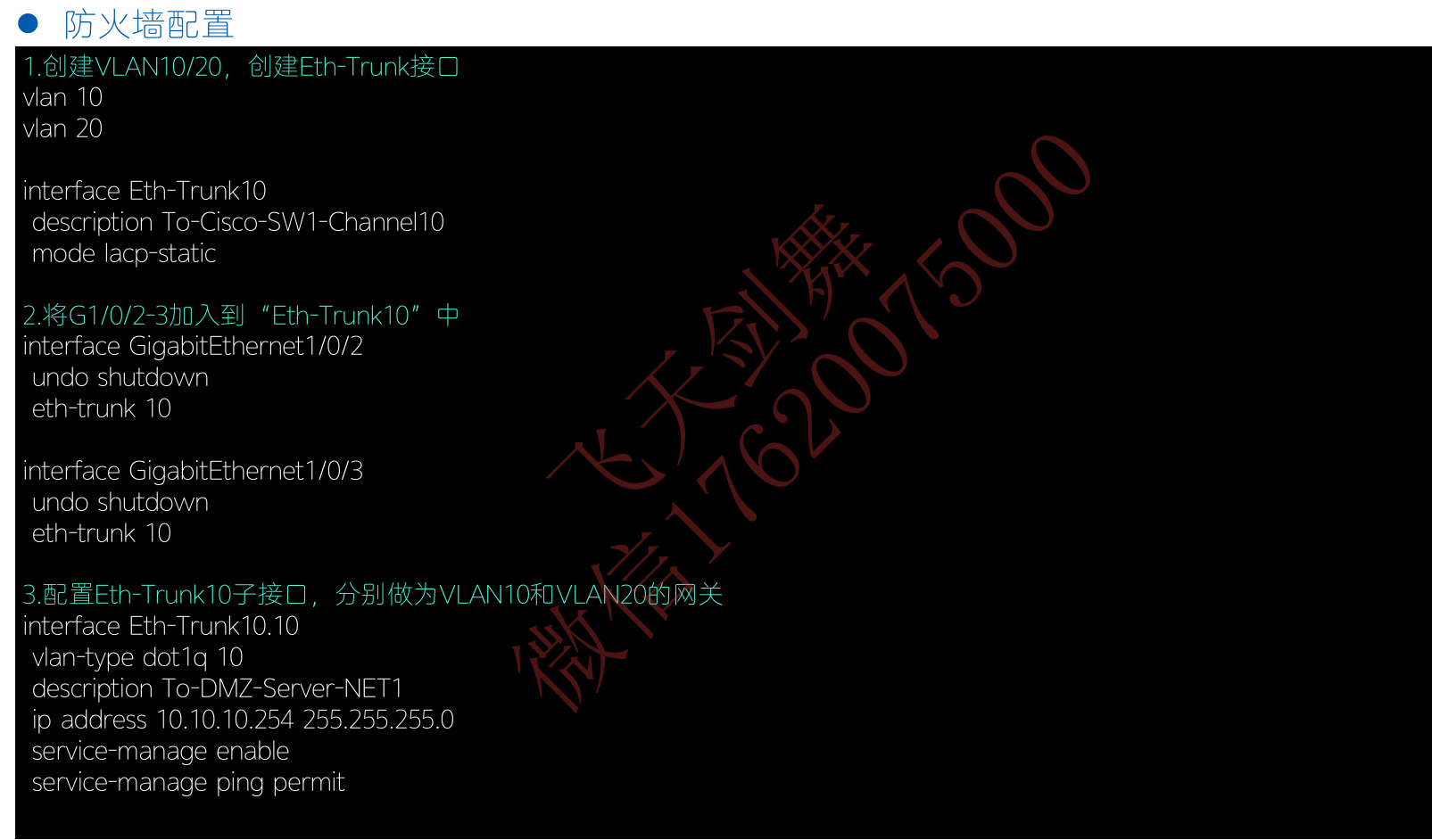

三、华为防火墙配置详解（逐条重点）

1. 创建VLAN和Eth-Trunk

vlan 10
vlan 20
interface Eth-Trunk10
 description To-Cisco-SW1-Channel10
 mode lacp-static   # 静态LACP模式，思科侧需配active/passive

  • 难点：mode lacp-static 表示防火墙主动发送LACP协商报文。思科侧如果配passive，可以被动协商成功。

2. 将物理口加入Eth-Trunk

interface GigabitEthernet1/0/2
 undo shutdown
 eth-trunk 10

  • 注意：加入聚合组后，物理口不能再配IP或VLAN，所有配置都在聚合口上做。

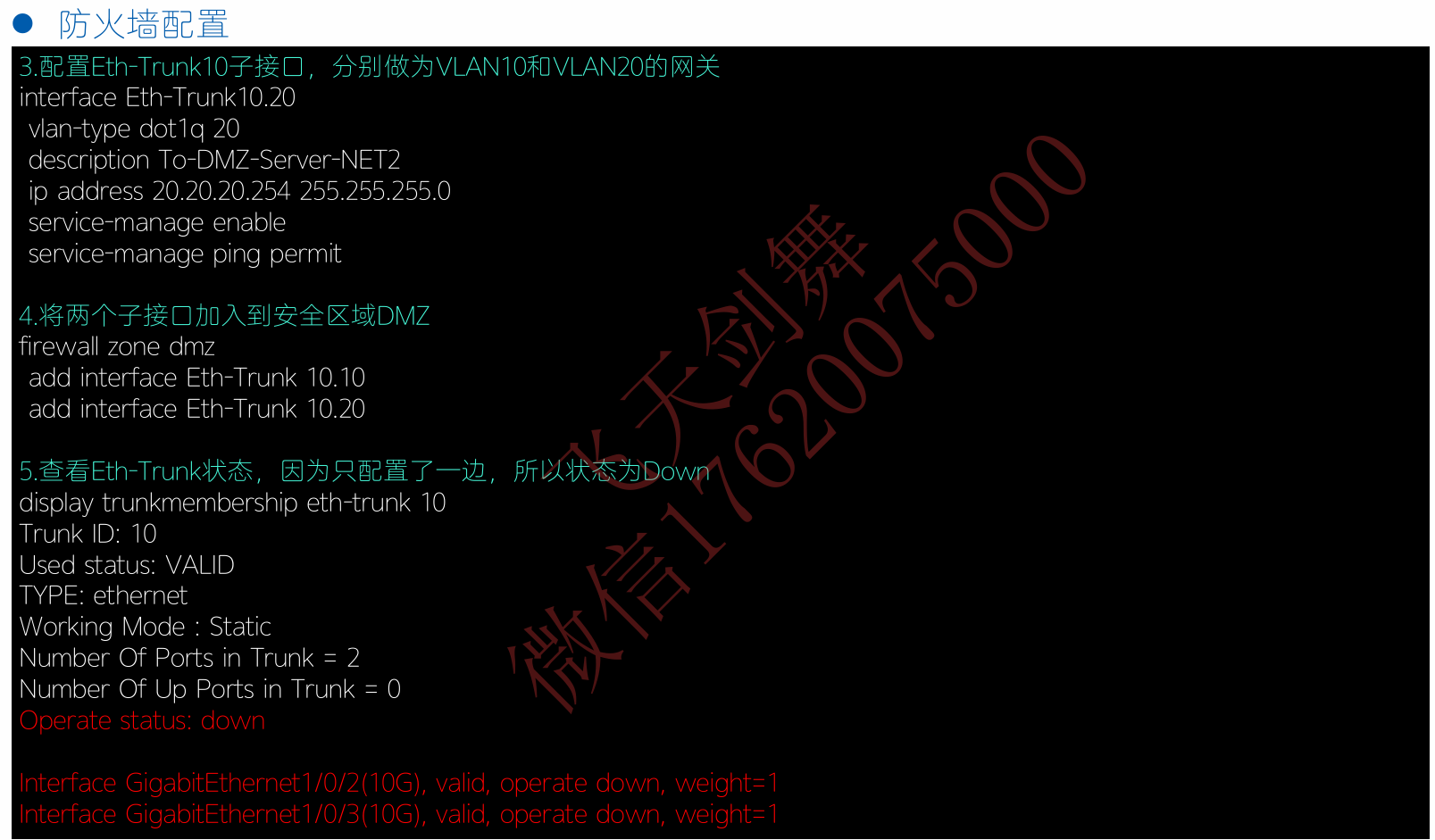

3. 配置子接口（关键难点）

interface Eth-Trunk10.10
 vlan-type dot1q 10   # 802.1Q封装，VLAN ID=10
 ip address 10.10.10.254 255.255.255.0
 service-manage enable
 service-manage ping permit   # 允许从该子接口ping通防火墙

  • 重点：

    • 子接口是逻辑接口，必须用vlan-type dot1q指明对应哪个VLAN。

    • service-manage是防火墙特有功能，默认关闭。如果不开启ping permit，你在服务器上ping网关会不通（这是初学者最容易踩的坑）。

    • 子接口IP就是该VLAN内服务器的默认网关。

4. 加入安全区域

firewall zone dmz
 add interface Eth-Trunk10.10
 add interface Eth-Trunk10.20

  • 含义：这两个子接口都属于DMZ区域。同一个区域内的接口之间默认放行（取决于安全策略，但同区域通常信任）。如果想让VLAN10和VLAN20互访，不需要额外策略；如果隔离，则需配包过滤。

5. 查看状态（Down的原因）

display trunkmembership eth-trunk 10
Operate status: down
Number Of Up Ports in Trunk = 0

  • 为什么Down？ 因为交换机侧还没配Port-channel，LACP协商不成功。等交换机配完并连线正确，状态会变为UP。

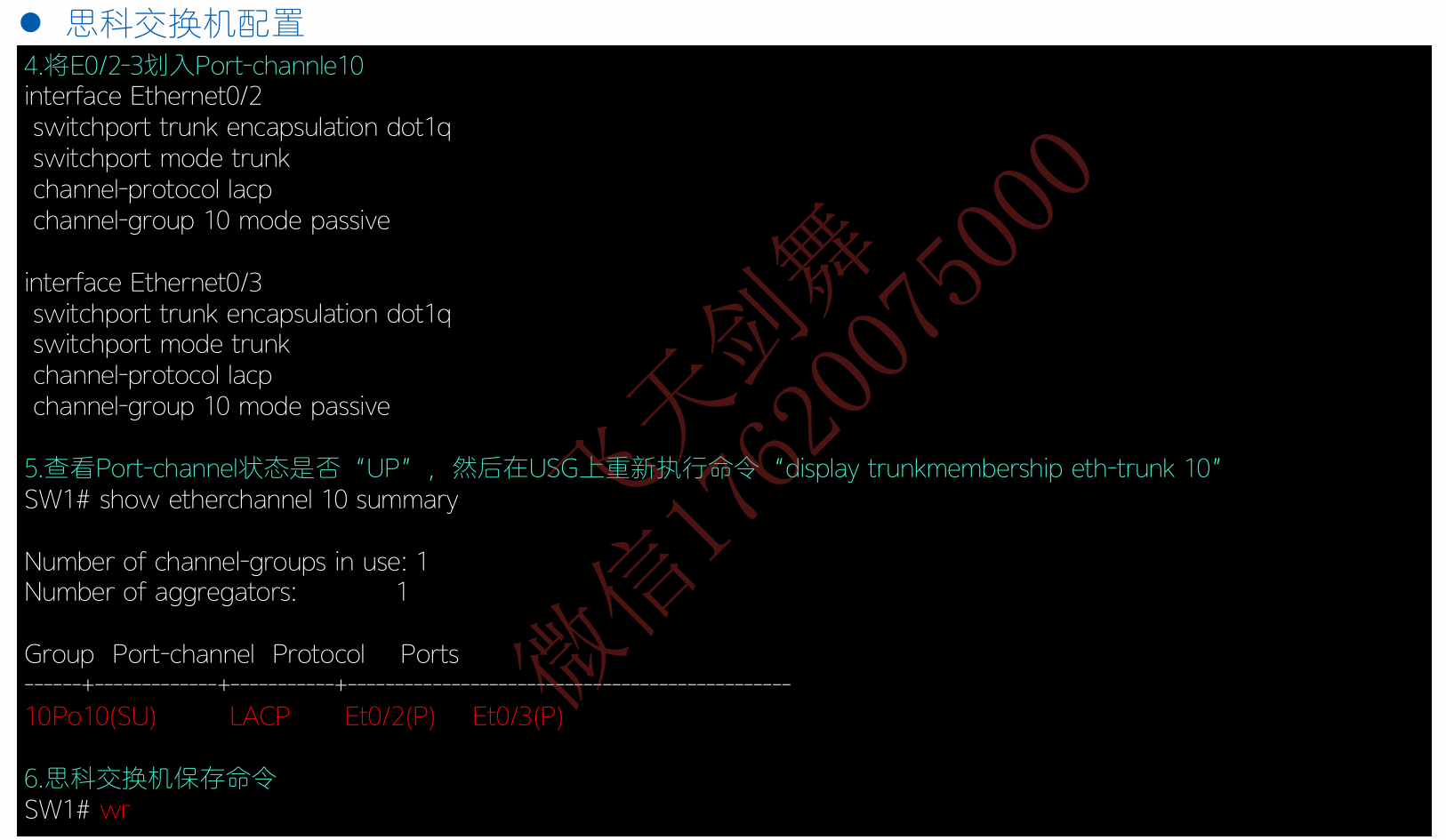

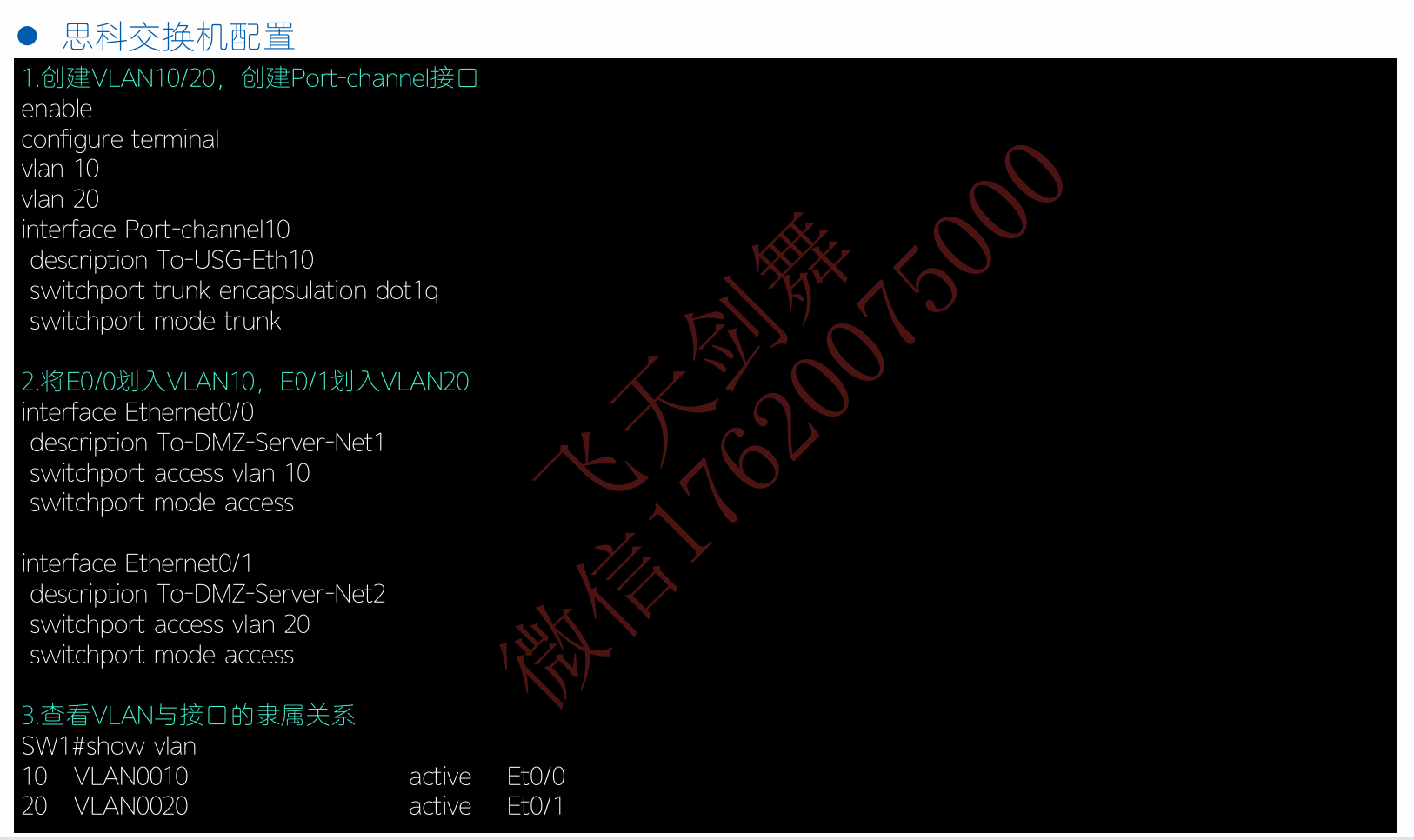

四、思科交换机配置详解（重点与差异点）

1. 创建VLAN和Port-channel

interface Port-channel 10
 switchport trunk encapsulation dot1q   # 思科默认trunk封装
 switchport mode trunk

  • 注意：思科交换机上，Port-channel本身也要配trunk模式，否则物理口trunk无效。

**************************************************************************************************************

Port-channel 是什么？

  • Port-channel 是思科对链路聚合的逻辑接口名称，等同于华为的 Eth-Trunk。

  • 作用：将多个物理口（如 Ethernet0/2、E0/3）捆绑成一个逻辑口，提高带宽和冗余。

  • 一旦创建 Port-channel，物理口上的二层配置（如 trunk、access）都应该在 Port-channel 接口下统一配置，物理口只需加入 channel-group 并保持一致的配置即可。

封装类型 说明 现状
ISL（Inter-Switch Link） 思科私有协议，在原始帧外加一个头部 老旧设备使用
dot1q（802.1Q） 国际标准，在帧中插入 4 字节 VLAN 标签 现在绝大多数网络使用

华为对比：华为是在 Eth-Trunk 接口下直接配置子接口或 VLAN，而思科习惯在 Port-channel 下直接配置二层属性（如 trunk 或 access）。

switchport mode trunk 的作用

  • 将接口（这里是 Port-channel10）设置为 Trunk 模式。

  • Trunk 模式允许接口通过多个 VLAN 的流量（每个帧带 VLAN 标签）。

  • 对比 Access 模式：Access 口只属于一个 VLAN，且帧不带标签。

为什么必须在 Port-channel 下配置 trunk？
因为物理口（E0/2, E0/3）加入 Port-channel 后，它们的二层属性由 Port-channel 接口统一决定。如果你只在物理口下配 trunk，而不在 Port-channel 下配，逻辑聚合口依然不知道自己是 trunk，可能导致 VLAN 不通。

华为对比：华为不需要在 Eth-Trunk 下直接配 trunk 模式，而是通过创建子接口（Eth-Trunk.10）并指定 vlan-type dot1q 10 来实现 Trunk 的功能。思路略有不同：

  • 华为：聚合口本身不配置二层模式，而是依赖子接口做 VLAN 终结。

  • 思科：聚合口直接配置为 Trunk，然后通过允许 VLAN 列表（switchport trunk allowed vlan）来控制哪些 VLAN 通过。

**************************************************************************************************************

关于Eth-Trunk的一些问题

“配置 trunk 口不放行 vlan 怎么能通？”

关键事实：在思科交换机上，当你把 Port-channel 配置为 switchport mode trunk 后，默认情况下它会允许所有 VLAN（1-4094）通过。
所以并不是“不放行”，而是隐式放行了所有 VLAN。
除非你手动敲了 switchport trunk allowed vlan 来限制，否则就是全放行。

因此，实验中交换机的 trunk 口是放行 VLAN 10 和 20 的（因为默认全允许）。
老师没写 allowed vlan 是因为这不是实验重点，默认行为已经满足需求。

为什么防火墙侧不配置 trunk 模式，也不配 port trunk allow-pass？

1. 华为防火墙的 Eth-Trunk 接口本质是 二层接口 还是 三层接口？

在华为 USG 防火墙上，物理接口（包括 Eth-Trunk）默认是 三层模式（可以配 IP）。
如果你直接给 Eth-Trunk 配 IP，那它就像一个路由口，不能处理带 VLAN tag 的帧。

要让防火墙处理带 tag 的帧，必须创建 子接口，并在子接口上指定 vlan-type dot1q 10。
这个命令的作用：

  • 告诉防火墙：这个子接口只接收 VLAN ID=10 的 tagged 帧。

  • 收到 tagged 帧后，剥掉 tag，交给三层处理。

  • 发送时，给帧打上 VLAN 10 的 tag，再发出去。

因此，防火墙侧根本不需要一个“trunk 模式”的概念。

子接口的 vlan-type 就同时起到了“放行该 VLAN”和“处理该 VLAN”的作用。

如果你想放行 VLAN 10 和 20，就创建两个子接口；不想放行 VLAN 30，就不创建对应的子接口。

这比传统的 trunk + allowed vlan 更安全、更直观（默认拒绝所有 VLAN，只开放显式创建的子接口）。

2. 那 Eth-Trunk 本身在干什么？

Eth-Trunk 仅仅负责：

  • 将 G1/0/2 和 G1/0/3 两个物理口捆绑，提供链路聚合、负载分担、冗余。

  • 它像一个 管道，上面跑的是带 VLAN tag 的帧（因为子接口会打 tag）。

  • 它不关心 tag 是什么，也不检查 VLAN ID。
    所有 tag 都被原封不动地传给子接口去处理。

类比：
Eth-Trunk = 一根多车道隧道
子接口 = 隧道里的收费站，每个收费站只放行一种颜色的车（VLAN tag）
隧道本身不需要设置“允许红色车、蓝色车”，因为收费站会处理。

对比你熟悉的场景：交换机之间做 Eth-Trunk + trunk

你说的一般场景：

交换机A -- Eth-Trunk -- 交换机B
双方都要：
interface Eth-Trunk1
 port link-type trunk
 port trunk allow-pass vlan 10 20

为什么交换机之间必须这样配置？

因为交换机的 Eth-Trunk 是二层交换接口，它的作用就是转发二层帧。
你需要告诉交换机：

  • 这个接口是 trunk 模式（处理 tagged 帧）

  • 允许哪些 VLAN 通过（allow-pass）

如果不配置 allow-pass，默认允许所有 VLAN（华为交换机默认也是允许所有）。
但为了安全和减少广播，通常都会显式指定。

关键区别：

  • 交换机的 Eth-Trunk 本身参与 VLAN 转发决策（基于 MAC 地址表）。

  • 防火墙的 Eth-Trunk 只是一个物理管道，不参与 VLAN 转发，转发决策在子接口（三层）完成。

**************************************************************************************************************

2. 服务器接口（Access模式）

interface Ethernet0/0
 switchport access vlan 10
 switchport mode access

  • 这里服务器接口是Access口，不是Trunk。服务器网卡一般不需要打VLAN标签（除非特殊配置）。

3. 将物理口加入Port-channel（LACP被动模式）

interface Ethernet0/2
 switchport trunk encapsulation dot1q
 switchport mode trunk
 channel-protocol lacp
 channel-group 10 mode passive   # 被动协商，等待防火墙主动

  • 难点：思科passive + 华为lacp-static = 可成功协商。如果两边都active或都passive会有问题。

  • 验证命令：show etherchannel 10 summary 看到Po10(SU)表示成功（S=Layer2，U=Up）。

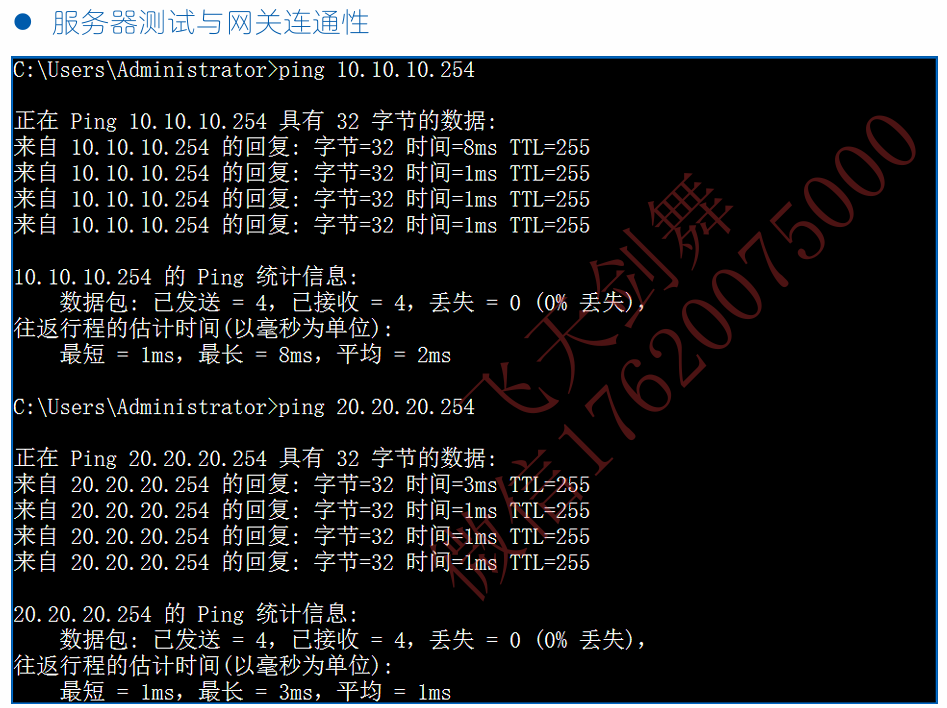

关于Eth-Trunk与子接口实验的一些思考

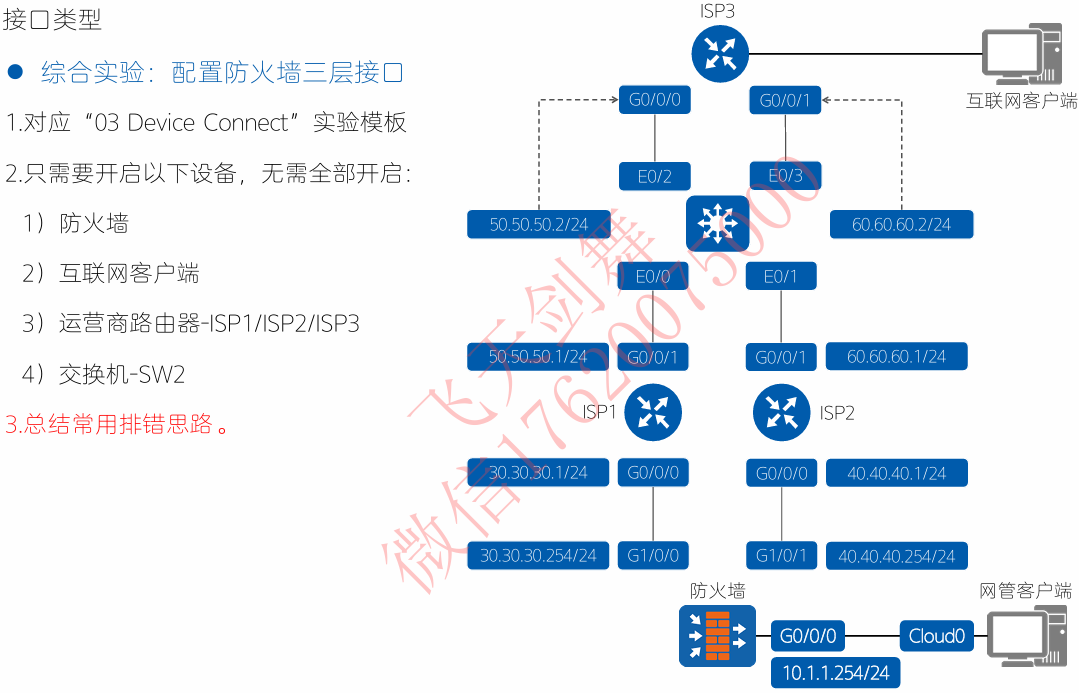

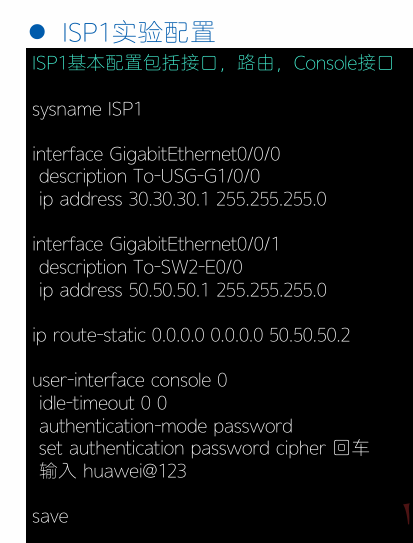

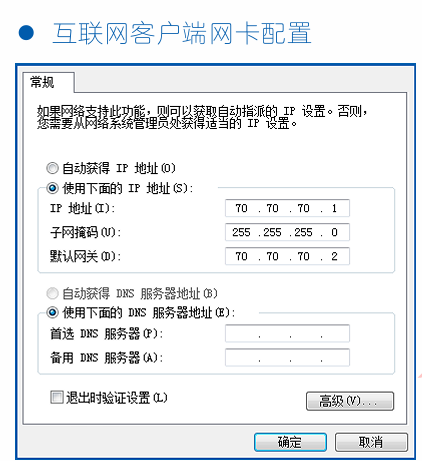

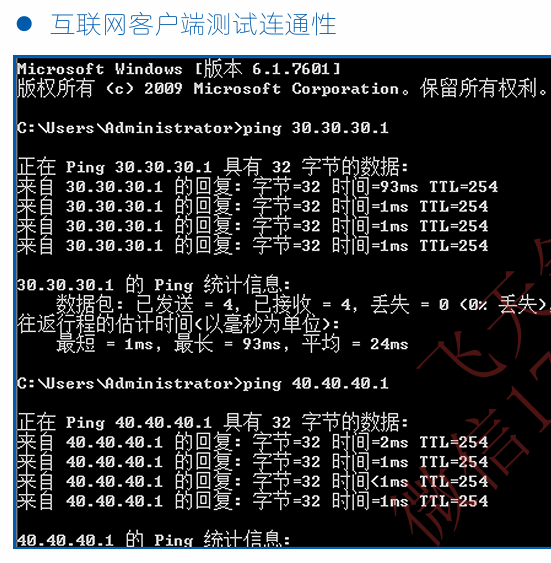

1.3 三层接口

2.1 华为防火墙OSPF报文交互与安全策略影响

一、OSPF邻居建立过程回顾（聚焦Exstart状态）

OSPF邻居从 Down → Init → 2-Way → Exstart → Exchange → Loading → Full。其中 Exstart 状态是主从关系协商和DD报文交换的起点。

在Exstart状态下，邻居双方通过发送空的DD报文（Database Description，数据库描述报文）来选举主从（基于Router ID大小），并确定初始序列号。只有DD报文能够正常收发，才能进入后续的Exchange状态。

二、DD报文的本质与传输方式

  • DD报文：OSPF用于描述LSDB（链路状态数据库）摘要的报文，包含LSA头部信息。

  • 在广播型网络（如以太网）中：

    • 邻居发现使用组播（224.0.0.5 或 224.0.0.6）。

    • 但DD报文、LSR、LSU、LSAck在邻居建立后，使用单播发送（直接发往邻居的IP地址）。

  • 关键点：DD报文是单播IP报文，协议号89（OSPF）。

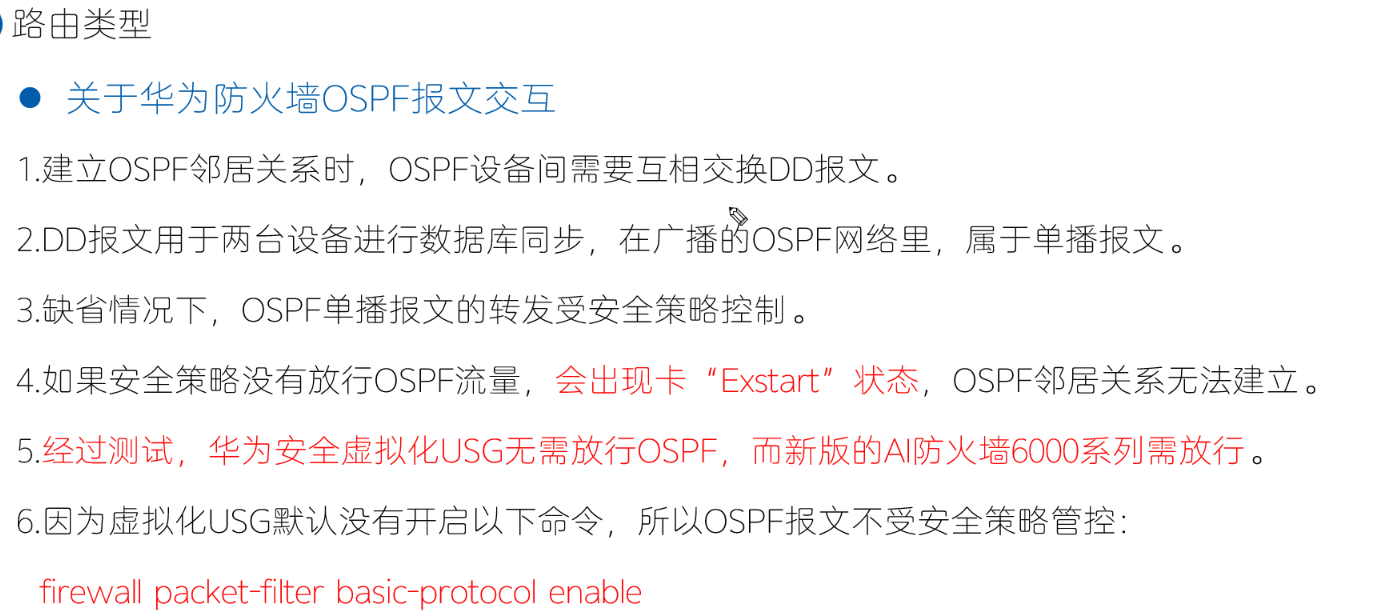

三、防火墙安全策略对OSPF流量的影响

华为防火墙默认启用基于安全区域的包过滤。任何跨区域的流量（包括单播OSPF报文）都必须经过安全策略检查：

  • 如果未配置允许OSPF的策略，单播的DD报文会被防火墙丢弃。

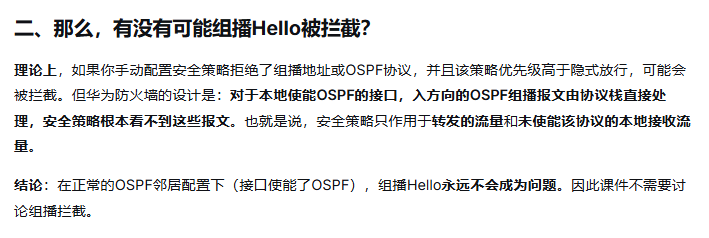

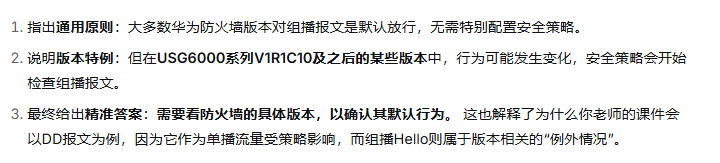

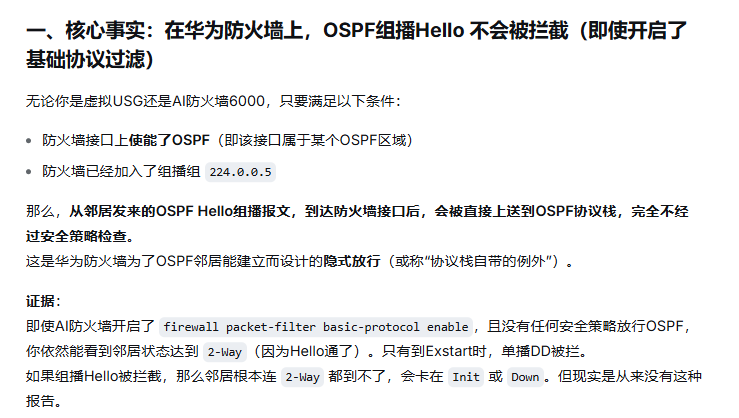

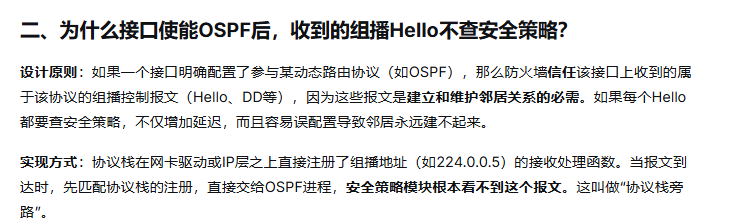

  • 组播OSPF报文（Hello等）通常由防火墙的组播转发或本地发起的组播处理，可能不受相同策略限制，但单播报文必须显式放行。

一、核心知识点

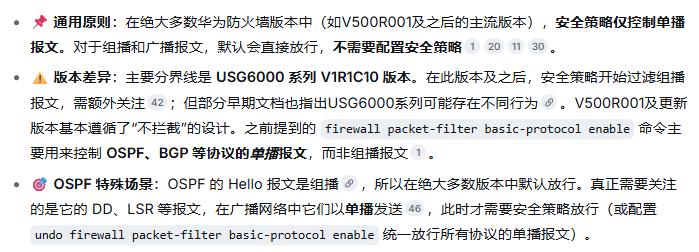

华为防火墙默认会拦截OSPF的单播报文（如DD报文），导致邻居卡在Exstart状态。
不同产品默认行为不同：虚拟USG默认放行（不拦截），AI防火墙6000系列默认拦截。
控制命令：firewall packet-filter basic-protocol enable

二、实操时你需要重点关注什么？

  1. 看到OSPF邻居卡在 Exstart 状态 → 立即怀疑是防火墙安全策略拦截了DD报文。

  2. 检查基础协议过滤是否开启

display firewall packet-filter basic-protocol

  • 如果显示 enabled → 需要配置安全策略放行OSPF。

  • 如果显示 disabled 或没有该命令 → 默认放行，无需额外配置

   3. 如何放行OSPF（针对AI防火墙6000）：

security-policy
 rule name permit_ospf
  source-zone trust      （你的实际区域）
  destination-zone untrust
  service ospf           （华为内置服务，对应协议89）
  action permit

 4. 如果不想配置安全策略（仅限实验环境）：

undo firewall packet-filter basic-protocol enable

但生产环境不推荐，会降低安全性。

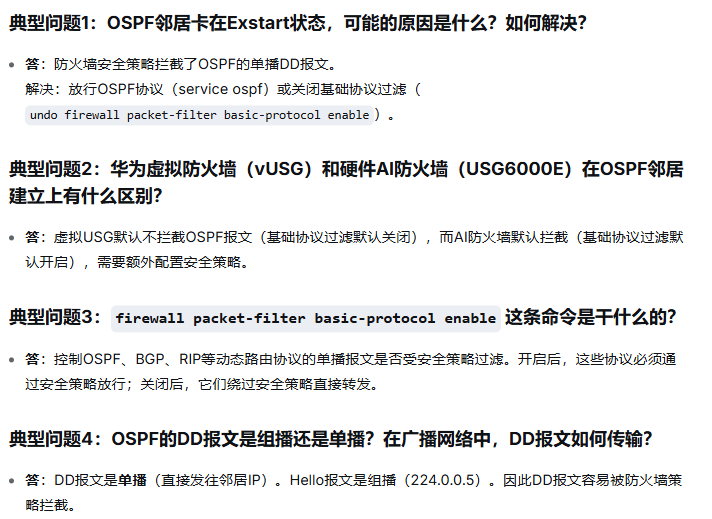

三、考试/面试最可能问什么？

故障现象 OSPF邻居状态停留在 Exstart
根本原因 防火墙安全策略拦截了单播DD报文（协议89）
受影响设备 AI防火墙6000系列（默认拦截）；虚拟USG默认不拦截
控制命令 firewall packet-filter basic-protocol enable（开启拦截）
解决方案（推荐） 安全策略中放行 service ospf
解决方案（应急） undo firewall packet-filter basic-protocol enable
验证命令 display ospf peer、display firewall packet-filter basic-protocol

组播的知识点

2.3 逐包和逐流

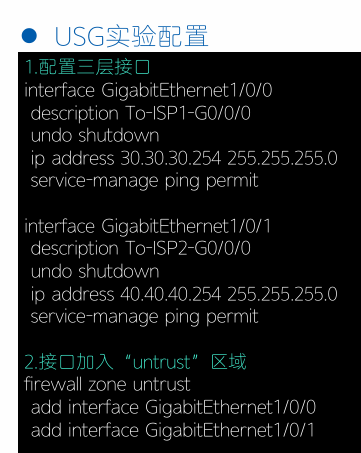

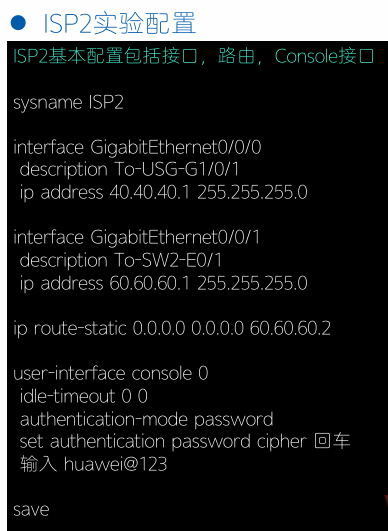

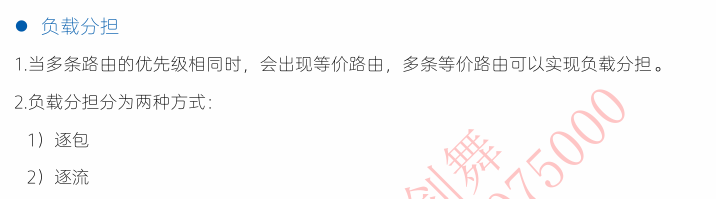

一、为什么需要逐包/逐流？—— 等价路由（ECMP）的负载分担

当网络中存在多条等价路由（目的网段相同、优先级相同、开销相同）时，防火墙/路由器可以把流量分散到多条链路上，避免一条链路拥塞、其他链路空闲。这种机制称为负载分担。

负载分担主要有两种模式：逐包（Per-Packet） 和 逐流（Per-Flow）。不同厂商默认模式不同，且各有适用场景。

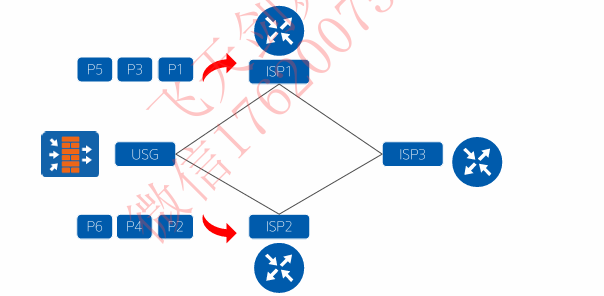

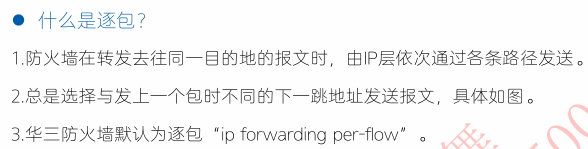

二、逐包（Per-Packet）负载分担

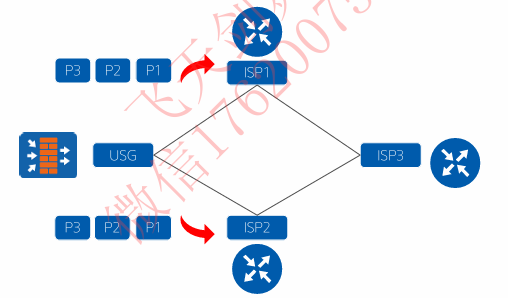

1. 工作原理

防火墙收到一个数据包，选择第一条等价路由发送；
下一个数据包，选择第二条等价路由发送；
再下一个，选择第三条……轮流交替，与数据包的源/目IP、端口无关。

比喻：发牌员把一叠牌轮流发给三个玩家，不管牌面是什么，按顺序轮流发。

2. 特点

  • 每条链路的利用率非常均衡，几乎达到理想负载分担。

  • 可能导致乱序：同一个TCP连接的多个包可能走不同路径，由于网络延迟差异，后发的包可能先到达，造成TCP乱序。TCP协议能容忍一定乱序（通过重排），但严重乱序会触发快速重传或性能下降。

  • 对防火墙性能要求较高：需要为每个包独立查路由并决策出口。

3. 典型默认设备

  • 华三（H3C）防火墙默认采用逐包模式（命令 ip forwarding per-flow 实际上是逐包，注意命名可能反直觉）。

  • 部分路由器（如Linux默认也是逐包，但可通过配置修改）。

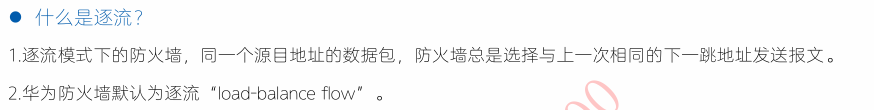

三、逐流（Per-Flow）负载分担

1. 工作原理

防火墙根据五元组（源IP、目的IP、源端口、目的端口、协议） 或其他哈希因子，计算出一个哈希值，然后用该哈希值对等价路由条数取模，决定走哪条链路。
同一个流（相同五元组）的所有数据包，始终走同一条路径，直到流结束或路由变化。

比喻：按身份证号（哈希）分配窗口，同一个人永远去同一个窗口办理业务。

2. 特点

  • 保证同一流的报文顺序，不会乱序，对TCP、UDP等传输层协议友好。

  • 负载均衡效果取决于流的数量：如果只有几个大流（例如几个大文件下载），可能全部哈希到同一条链路，导致负载不均。流越多，负载越趋均匀。

  • 对防火墙性能影响较小：只需第一个包计算哈希并建立会话，后续包直接根据会话表转发，出口固定。

3. 典型默认设备

  • 华为（Huawei）防火墙默认采用逐流模式（命令 load-balance flow 或 ip load-balance flow）。

  • Cisco、Juniper 等也普遍默认逐流。

四、逐包 vs 逐流 —— 对比表

维度 逐包 逐流
分配粒度 每个数据包独立选择 整个流（会话）选择同一条路径
负载均衡效果 极佳，几乎完美均衡 依赖于流的数量，大流可能不均
报文顺序 可能乱序 严格保序
适用协议 对乱序不敏感的应用（如UDP大流量） 对顺序敏感的应用（TCP、VoIP、视频）
防火墙性能 较高（每个包决策） 较低（首包决策，后续会话匹配）
典型厂商 H3C（默认）、Linux（可配） Huawei（默认）、Cisco、Juniper

五、深入理解：为什么厂商选择不同？

  • 华为主打企业网络：大部分企业流量是TCP（Web、文件、邮件），乱序会严重影响性能，因此默认逐流保证顺序。

  • 华三在某些场景（如运营商、数据中心）：可能存在海量短连接，逐包能更好利用链路带宽；且现代CPU处理乱序能力增强，逐包收益更大。

  • 考试陷阱：注意“华三防火墙默认逐包”与“华为防火墙默认逐流”是常考点。尤其华三的命令 ip forwarding per-flow 名字里有“per-flow”但实际是逐包，容易混淆。

六、实际工作中的关键知识点（考试/面试常问）

1. 如何查看和修改负载分担模式？

华为防火墙：

# 查看当前模式
display load-balance mode
# 修改为逐包（一般不建议，除非明确需要）
load-balance per-packet   # 注意：部分版本命令不同

华三防火墙：

# 查看当前模式
display ip forwarding per-flow
# 修改为逐流
undo ip forwarding per-flow   # 默认即逐包，undo后变为逐流？需查具体版本

为什么海量短连接下逐包更好？

  1. 逐流的哈希冲突：大量短连接（尤其是访问同一热门服务器）可能映射到同一条链路，导致该链路拥塞，其他链路空闲 → 总带宽利用率低。

  2. 逐包的轮询机制：每个包独立轮转，不依赖流数量，能完美打散到所有链路 → 带宽利用率接近100%。

  3. 短连接乱序代价极低：每个连接只传几个包，接收端重排开销可忽略；现代CPU和TCP SACK机制能高效处理乱序。

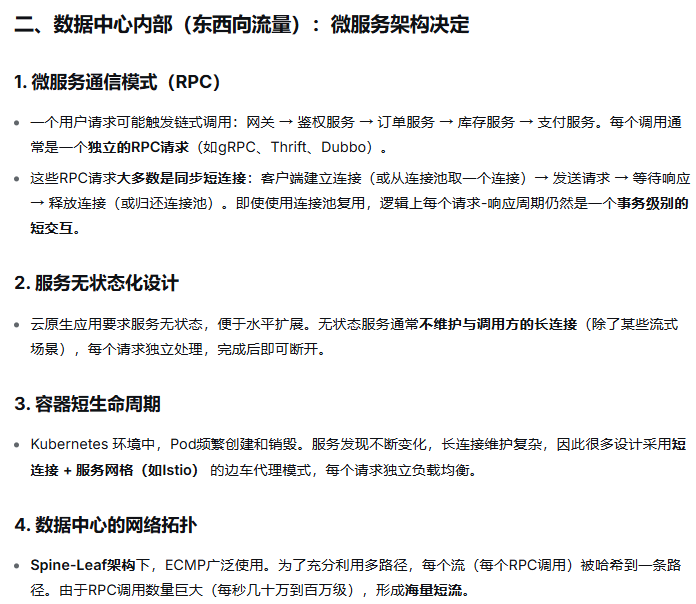

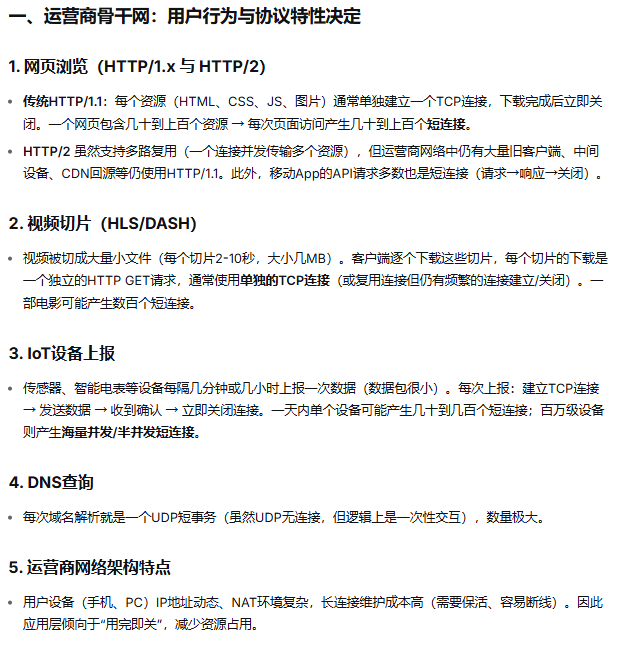

为什么运营商/数据中心是海量短连接呢

三、与“长连接”场景的对比

特征 运营商骨干网（海量短连接） 数据中心东西向（海量短连接） 企业网/长连接场景
典型业务 网页浏览、视频切片、IoT上报 微服务RPC调用 文件下载、视频流、数据库复制
连接时长 几毫秒到几秒 几毫秒到几百毫秒 几分钟到几小时
每连接数据量 几KB到几MB 几KB到几十KB 几百MB到几GB
并发连接数 数百万到数十亿 数十万到数百万 几千到几万
对乱序容忍度 高（少量包，重排开销小） 高（同理） 低（乱序影响吞吐）
负载均衡目标 绝对均衡，避免拥塞丢包 低延迟，避免哈希冲突 保序为主，均衡次要

# 网络 # web安全 # 网络协议
Logo
DAMO开发者矩阵

DAMO开发者矩阵，由阿里巴巴达摩院和中国互联网协会联合发起，致力于探讨最前沿的技术趋势与应用成果，搭建高质量的交流与分享平台，推动技术创新与产业应用链接，围绕“人工智能与新型计算”构建开放共享的开发者生态。

更多推荐

cover

XRZero-G0：拓展灵巧机器人操作在接口、质量与比例的前沿边界

avatar DAMO开发者矩阵

[具身智能-655]：X5能够同时支持bin和hbm格式的模型文件吗？

机器人端：D-Robotics（地瓜）OpenExplorer OE Toolchain →。ash-e/Nash-m 微指令编码、硬件流水线不兼容，没有任何办法直接转换。解决方案：原始 ONNX 模型，用 X5 OE 工具链重新 PTQ 编译生成。二进制文件头、指令集、元数据全部不一样，修改后缀直接报模型校验错误。多任务方案优化方向：手动把多分支网络合并进单个 ONNX，编译为单。两套独立工具链

avatar DAMO开发者矩阵

[具身智能-654]：X5可以加载bin模型文件吗？

两代 BPU 微指令集原始 ONNX 模型，使用。2. ✅.bin（地瓜机器人 D-Robotics）OE v2.x工具链同时支持hobot_dnn社区绝大多数 X5 示例、TROS.B 默认使用此格式。车载芯片.bin不是 X3 专属后缀！。→ X5 bin（X5 可用）J5/J6 hbm。

avatar DAMO开发者矩阵
