🔥 内容介绍

一、研究背景与意义

1.1 研究背景

比例-积分-微分（PID）控制作为工业控制领域中应用最广泛的经典控制策略，凭借其结构简单、原理清晰、鲁棒性较强等优势，在机械制造、过程控制、智能装备等诸多领域占据主导地位，从工业生产中的温度、压力控制，到航空航天领域飞行器的姿态调节，再到机器人关节运动控制，PID控制均发挥着关键作用。然而，传统PID控制器的核心局限的在于其比例系数（Kp）、积分系数（Ki）、微分系数（Kd）多采用经验整定法（如Ziegler-Nichols法）或试凑法确定，且在系统运行过程中保持固定不变。

随着现代工业系统日益向复杂化、非线性化、时变化方向发展，被控对象往往呈现出参数时变、强耦合、不确定性等特性，传统固定参数PID控制器难以适应系统参数的动态变化和外部扰动的影响，常常出现响应速度慢、超调量大、稳态误差难以消除等问题，无法满足高精度、快响应的控制需求。例如，在水下滑翔机航向控制、电阻炉温度控制等场景中，传统PID控制的局限性尤为明显，而人工神经网络（Artificial Neural Network, ANN）具有强大的非线性映射能力、自学习和自适应能力，能够通过对系统运行数据的学习，精准捕捉系统的动态特性和非线性关系，为解决传统PID控制器的痛点提供了有效技术路径。

1.2 研究意义

本研究的理论意义在于，深入探索人工神经网络与PID控制的融合机制，丰富智能控制理论体系，通过分析神经网络结构、学习算法对PID参数优化效果的影响，建立科学的ANN-PID控制器设计方法，为复杂非线性系统的控制提供新的理论思路和技术支撑。

从实际应用意义来看，ANN-PID控制器能够有效提升系统的响应性能，具体表现为加快响应速度、减小超调量、消除稳态误差、增强抗干扰能力等，将其应用于工业生产、智能装备、新能源等领域，可提高产品质量、降低能耗、提升系统运行稳定性，具有重要的工程应用价值和经济社会效益。例如，陈弈煿、张润锋等在传统PID水下滑翔机航向控制中采用RBF神经网络进行PID参数自整定，实验表明输入方波时均方误差下降1.67%，输入正弦信号时稳态误差下降10%，收敛时间缩短38%；在电阻炉温度控制系统中，RBF-PID控制算法的应用也显著提升了控制精度，降低了能耗。

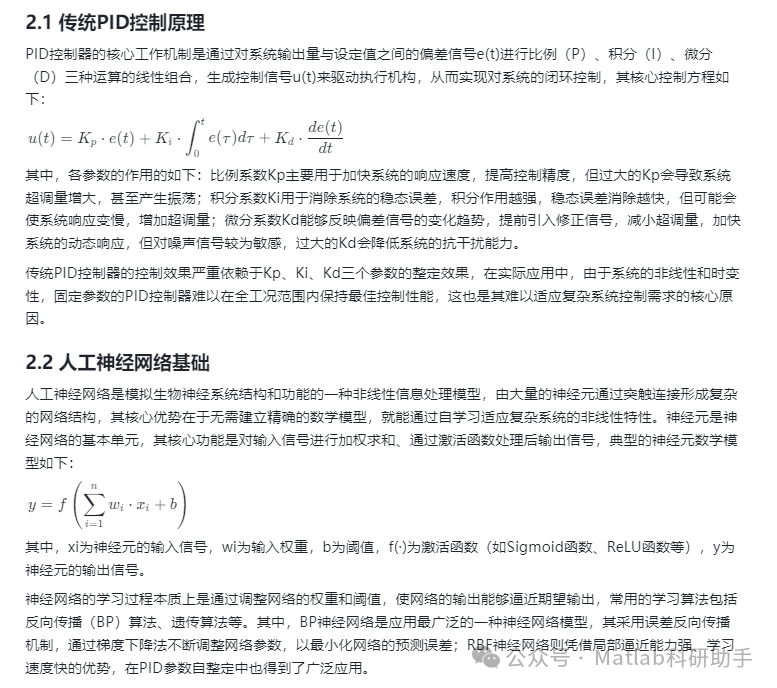

二、相关理论基础

三、基于人工神经网络的PID控制器设计

3.1 控制器整体结构

基于人工神经网络的PID控制器采用“神经网络+PID控制器”的复合结构，主要由两个核心部分组成：PID控制模块和神经网络优化模块，形成闭环优化系统，其整体工作流程如下：首先，采集系统的设定值r(t)和输出值y(t)，计算偏差e(t)和偏差变化率ec(t)（de(t)/dt）；然后，将e(t)和ec(t)输入至神经网络优化模块，神经网络通过预先训练好的模型或在线学习，输出优化后的Kp、Ki、Kd参数；最后，PID控制模块利用新的参数计算控制信号u(t)，驱动被控对象运行，同时将系统的输出信息反馈至神经网络模块，实现参数的实时自适应调整。

其中，PID控制模块负责接收系统的偏差信号，根据当前的控制参数计算控制信号并输出至被控对象，实现对系统的直接控制；神经网络优化模块作为参数优化核心，负责实时感知系统运行状态，动态调整PID控制器的三个核心参数，解决传统PID参数固定的局限性。

3.2 神经网络结构选择与设计

结合系统响应优化的实时性和准确性需求，本研究选用BP神经网络和RBF神经网络作为优化模块的核心网络，分别适配不同复杂度的被控系统，具体设计如下：

1.  BP神经网络设计：输入层神经元个数为2，选取系统的偏差e(t)和偏差变化率ec(t)作为输入信号，能够全面反映系统的实时运行状态；隐含层选取1层，神经元个数通过仿真实验验证确定为10，采用Sigmoid函数作为隐含层的激活函数，其连续可导、非线性映射能力强的特点，能够有效处理输入信号的非线性关系；输出层神经元个数为3，分别对应Kp、Ki、Kd三个控制参数，采用线性激活函数，确保输出的控制参数能够在合理的范围内取值。

2.  RBF神经网络设计：输入层同样选取偏差e(t)和偏差变化率ec(t)作为输入信号，隐含层采用径向基函数作为激活函数，具有局部逼近特性，能够快速响应系统参数的变化；输出层对应三个PID控制参数，通过调整网络中心和宽度，实现对PID参数的精准优化，适用于对响应速度要求较高的被控系统（如水下滑翔机航向控制、电机调速系统）。

3.3 神经网络学习算法设计

神经网络的学习目标是使系统的控制性能指标（如超调量、调节时间、稳态误差、均方误差等）达到最优，本研究采用基于误差反馈的反向传播学习算法，以系统的偏差平方和作为目标函数，通过梯度下降法调整神经网络的权重和阈值，实现对PID参数的优化。

具体学习过程如下：首先，初始化神经网络的权重和阈值，设定学习速率和迭代次数；然后，采集系统运行过程中的偏差e(t)、偏差变化率ec(t)以及对应的最优PID参数样本，对神经网络进行离线训练，使网络能够初步掌握系统特性与PID参数之间的映射关系；最后，在系统在线运行过程中，神经网络根据实时采集的e(t)和ec(t)，通过在线学习不断调整权重和阈值，输出优化后的Kp、Ki、Kd参数，实现PID参数的在线自整定，确保系统在不同工况下均能保持最佳控制性能。

四、结论与展望

4.1 研究结论

本研究围绕基于人工神经网络的PID控制器设计及系统响应优化展开深入研究，通过理论分析、控制器设计和仿真实验，得出以下结论：

1.  人工神经网络的自学习、自适应和非线性映射能力，能够有效解决传统PID控制器参数固定的局限性，实现PID参数的在线自整定，使控制器能够适应复杂系统的非线性、时变特性。

2.  基于BP神经网络和RBF神经网络的PID控制器设计方案合理可行，其中RBF神经网络在响应速度和稳态精度方面表现更优，适用于对控制性能要求较高的场景，BP神经网络则具有结构简单、学习算法成熟的优势，适用于一般复杂度的被控系统。

3.  仿真实验验证表明，与传统PID控制器相比，基于人工神经网络的PID控制器能够显著优化系统响应性能，加快响应速度、减小超调量、消除稳态误差、增强抗干扰能力，在工业控制领域具有广泛的应用前景。

4.2 研究展望

虽然本研究在基于人工神经网络的PID控制器设计及系统响应优化方面取得了一定成果，但仍存在一些可进一步完善的地方，未来的研究方向主要包括：

1.  优化神经网络结构，结合深度学习算法（如LSTM、CNN），进一步提升PID参数的优化精度和实时性，适配更复杂的多变量、强耦合系统。

2.  开展实物实验验证，将设计的ANN-PID控制器应用于实际被控对象（如电阻炉、水下滑翔机），进一步验证其实际应用效果，优化控制算法，解决实际应用中存在的噪声干扰、参数漂移等问题。

3.  探索多算法融合方案，将神经网络与遗传算法、粒子群优化算法相结合，进一步提升PID参数的优化效率，实现系统响应性能的最大化提升。

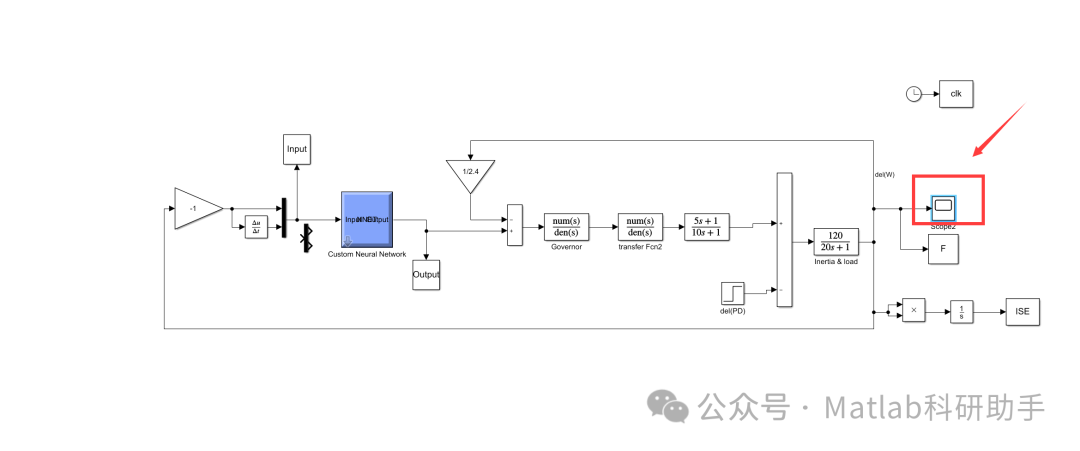

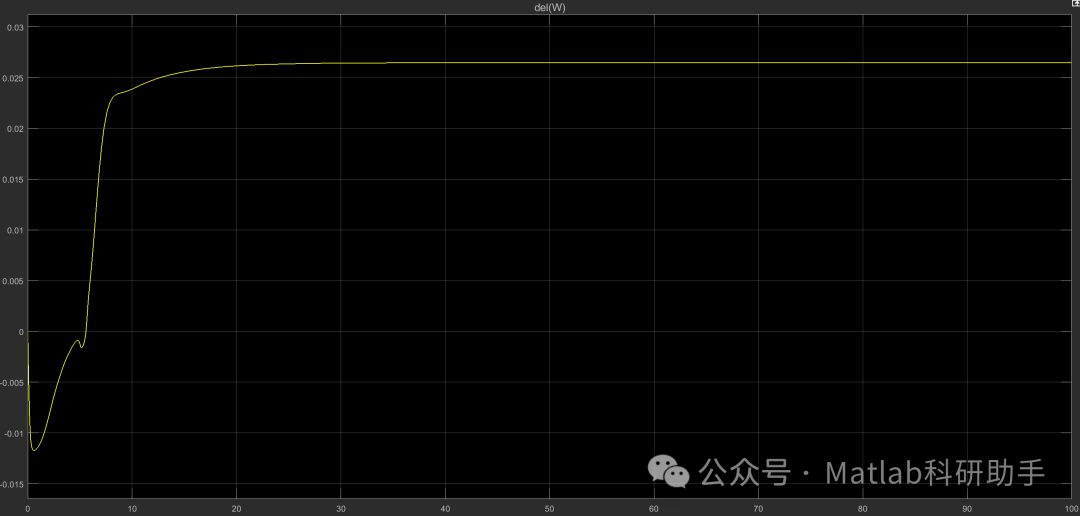

⛳️ 运行结果

🔗 参考文献

[1] 杨艺,虎恩典.基于S函数的BP神经网络PID控制器及Simulink仿真[J].电子设计工程, 2014, 22(4):4.DOI:10.3969/j.issn.1674-6236.2014.04.009.

[2] 欧艳华.基于神经网络的自适应PID控制器设计[J].机械设计与制造, 2014(6):3.DOI:10.3969/j.issn.1001-3997.2014.06.077.
