一、QinQ介绍

随着网络规模扩大，运营商接入用户剧增，每个用户都需 VLAN，导致 VLAN ID 资源严重不足。而且不同用户常有自己的 VLAN 规划，使得 VLAN 编号易冲突，对不同用户的服务管理也变得繁杂困难。此时，QinQ 技术出现，它在每个用户 VLAN 外，添加一层运营商专属 VLAN，既扩充了 VLAN 资源，解决 ID 不足与编号冲突问题，又方便运营商基于外层 VLAN 对不同用户进行精细化服务管理。

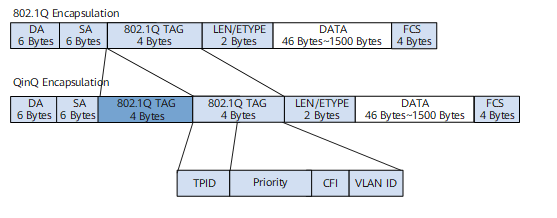

QinQ（802.1Q-in-802.1Q），又称VLAN嵌套。802.1Q也就是VLAN标签标准。在原来的VLAN TAG 上再增加一个VLAN TAG，实现4094*4094（约1600万级），解决城域网中VLAN资源不足的问题。

二、QinQ类型与应用场景

1.基于端口的基本 QinQ：家庭宽带与企业专线

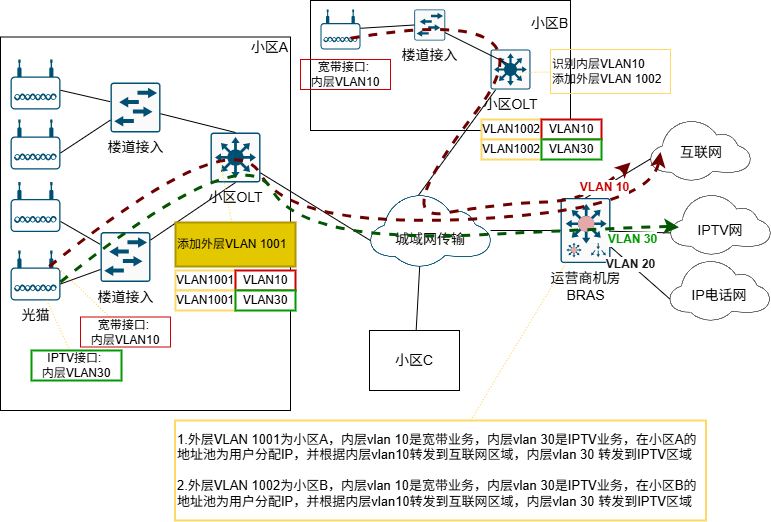

基于端口的基本 QinQ 在家庭宽带中，是通过光猫不同端口为上网、语音、IPTV 等业务添加内层 VLAN 标签，再由 OLT 根据业务类型封装外层 VLAN 标签，实现业务隔离与区分，经城域网传输至 BRAS 进行认证和 IP 分配。

这里普及下三网合一：指将之前独立运营的固定通信网、移动通信网和广播电视网三合并为一个统一的网络，也就是实现家庭用户一根线用完成上网、电视、电话业务接入。FTTH(Fiber To The Home)光纤到户，也就是光纤到你家光猫，更高级的是FTTR/FTTD（R:room房间，D:desk桌面）

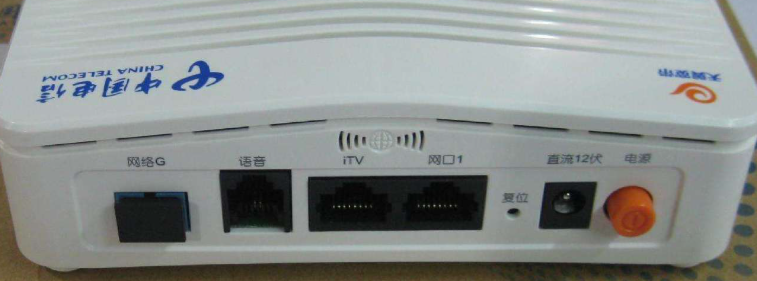

1. 光猫端口与内层 VLAN 标签：家庭光猫不同端口对应不同业务，网络口为上网业务添内层 VLAN 10 标签，语音口为语音业务添内层 VLAN 20 标签。IPTV 口为 IPTV 业务添内层 VLAN 30 标签。

2. 楼道交换机功能：汇聚光猫数据，对带内层 VLAN 标签数据帧透传，上传至 OLT。

3. 小区OLT 的基于端口的QinQ，外层 VLAN 封装：OLT 接收数据帧，为该小区通过封装外层 VLAN（用于区分不同小区，覆盖更多接入用户实现4096*4096）。

4. 城域网传输：带双层 VLAN 标签数据帧在城域网按外层 VLAN 标签转发，传向 BRAS 或业务核心网。

5. BRAS 的处理：终结外层 VLAN 标签，如剥离 “外层 VLAN 1001 + 内层 VLAN 10” 中的外层 VLAN 1001。依内层 VLAN 标签识别业务，对上网业务认证，按外层 VLAN 对应小区分配 IP 地址。将 IPTV 业务数据转至 IPTV 核心网，语音业务数据转至 IMS 核心网。

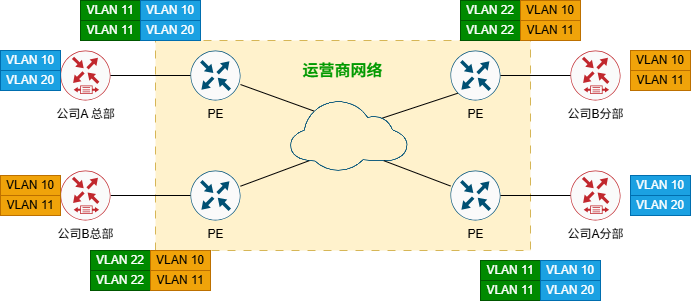

企业用户二层专线的QinQ同理：

1. 企业端分配内层VLAN：A 企业总部与分部内部设备各自将两种业务数据打上 VLAN 10 、VLAN 20 标签。B 企业总部与分部内部设备各自将两种业务数据打上 VLAN 10 、VLAN 11 标签。因为每家公司有自己的VLAN规划，很有可能会重复VLAN。

2. 运营商分配外层VLAN：为A企业（总部+分公司）分配外层 VLAN 11 ；为 B 企业（总部+分公司）分配外层 VLAN 22 。

3. 企业端封装内层VLAN：当数据传输时，企业各分支的数据先被打上内层 VLAN 标签。

4. 运营商封装外层VLAN：运营商设备从 A 企业专线接口收到数据封装外层 VLAN 11 标签，从 B 企业专线接口收到数据封装外层 VLAN 22 标签，在运营商网络中凭借外层 VLAN 标签进行转发。

5. 运营商VLAN终结：到达目的地后，运营商接入设备识别并剥离外层 VLAN 标签转发到企业设备，企业设备依内层 VLAN 标签将数据准确转发，从而使总部与分公司通过外层 VLAN 实现不同业务数据的互通。

2.升级版QinQ：灵活QinQ

又称VLAN Stacking或QinQ Stacking，灵活 QinQ 允许根据除端口外的多种参数来建立内层和外层 VLAN 标签的映射关系，这些参数可以包括内层 VLAN ID、入端口、MAC 地址、IP 地址等。

1. 基于 VLAN ID的灵活 QinQ。根据报文中已有的内层 VLAN ID，为其添加不同的外层 VLAN Tag。

2. 基于 802.1p 优先级的灵活 QinQ，根据报文原有内层 VLAN 的 802.1p 优先级来添加不同的外层 VLAN Tag。

3. 基于流策略的灵活 QinQ根据预先定义的 QoS（Quality of Service，服务质量）策略，为报文添加不同的外层 VLAN Tag。QoS 策略可以基于多种参数，如源 IP 地址、目的 IP 地址、端口号、协议类型等。

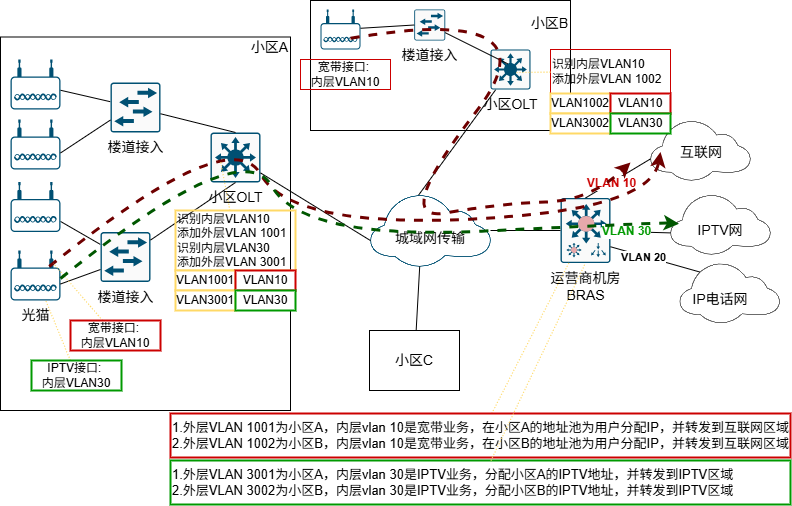

以小区宽带为例，VLANID的灵活QinQ，区别在小区OLT 的外层 VLAN 封装：OLT 接收数据帧，识别内层 VLAN 标签。依策略为上网业务（内层 VLAN 10）封装外层 VLAN 1001。为语音业务（内层 VLAN 20）封装外层 VLAN 2001。为 IPTV 业务（内层 VLAN 30）封装外层 VLAN 3001。不同小区通过外层 VLAN 范围区分。

那么好处是什么？

在城域网传输时，不同的外层VLAN代表不同的业务或者不同的客户，可以做QOS，比如保证电话数据优先！以及可以做其他VIP业务等等。

三、QinQ配置

1.端口QinQ

// 1.用户接入端口封装外层VLAN，相当于OLT往光猫方向
interface Gi0/1
 port link-type dot1q-tunnel // 配置接口的链路类型为QinQ
 port default vlan 1001 # 相当于access vlan 10，进入接口的数据封装外层VLAN 1001
# 2.上行口，相当于OLT网城域网方向的接口
interface GigabitEthernet0/0/3
 qinq protocol 9100 # 配置外层VLAN Tag的TPID值0x9100，这是为了不同厂商互通
 port link-type trunk
 port trunk allow-pass vlan 1001 2001 3001

2.VLAN的灵活QinQ

// 1.用户接入端口封装外层VLAN，相当于OLT往光猫方向
interface Gi0/1
 port link-type hybrid
 qinq vlan-translation enable // 使能VLAN转换功能
 port hybrid untagged vlan 1001 2001 3001 //配置这些VLAN的帧以Untagged方式通过接口
 port vlan-stacking vlan 10 stack-vlan 1001  //为内部VLAN 10 添加外层VLAN 1001
 port vlan-stacking vlan 20 stack-vlan 2001  //为内部VLAN 20 添加外层VLAN 2001
 port vlan-stacking vlan 30 stack-vlan 3001  //为内部VLAN 30 添加外层VLAN 3001

# 2.上行口，相当于OLT网城域网方向的接口
interface GigabitEthernet0/0/3
 port link-type trunk
 port trunk allow-pass vlan 1001 2001 3001

3.优先级的QinQ

# 接口下
port vlan-stacking 8021p 5 stack-vlan 1001 //802.1p 优先级 5 添加外层VLAN 1001
port vlan-stacking 8021p 6 stack-vlan 2001 //802.1p 优先级 6 添加外层VLAN 2001

4.流策略的QinQ

# 需要先定义QOS流
traffic classifier IPTV operator or
 if-match vlan-id 30
traffic behavior IPTV
 add-tag vlan-id 3001
traffic policy IPTV
 classifier IPTV behavior IPTV
# 接口下应用QOS
 interface Gi0/1
 port link-type hybrid
 port hybrid untagged vlan 1001 2001 3001
 traffic-policy name1 inbound # 应用QOS添加外层VLAN

四、总结

QinQ（802.1ad）是在原有 802.1Q 内层 VLAN 标签基础上再叠加一层外层 VLAN 标签的二层隧道技术，内层用于用户私网业务隔离，外层由运营商统一规划转发，可解决 VLAN 资源不足、跨地域二层透传及业务隔离问题；

主要分为：

• 基于端口的基本 QinQ（同一端口统一打外层标签，适用于企业总分公司专线）

• 基于 802.1p 优先级的灵活 QinQ（按报文 COS 优先级打不同外层标签，用于语音、视频等 QoS 分流）

• 基于流的灵活 QinQ（通过 ACL 匹配 IP、端口等流量精细化打标，实现多业务精准隔离）三类。

核心是在用户侧入接口添加外层标签，运营商网络仅依据外层标签转发，对端剥离外层标签后还原内层标签，实现用户内网透明互通。
