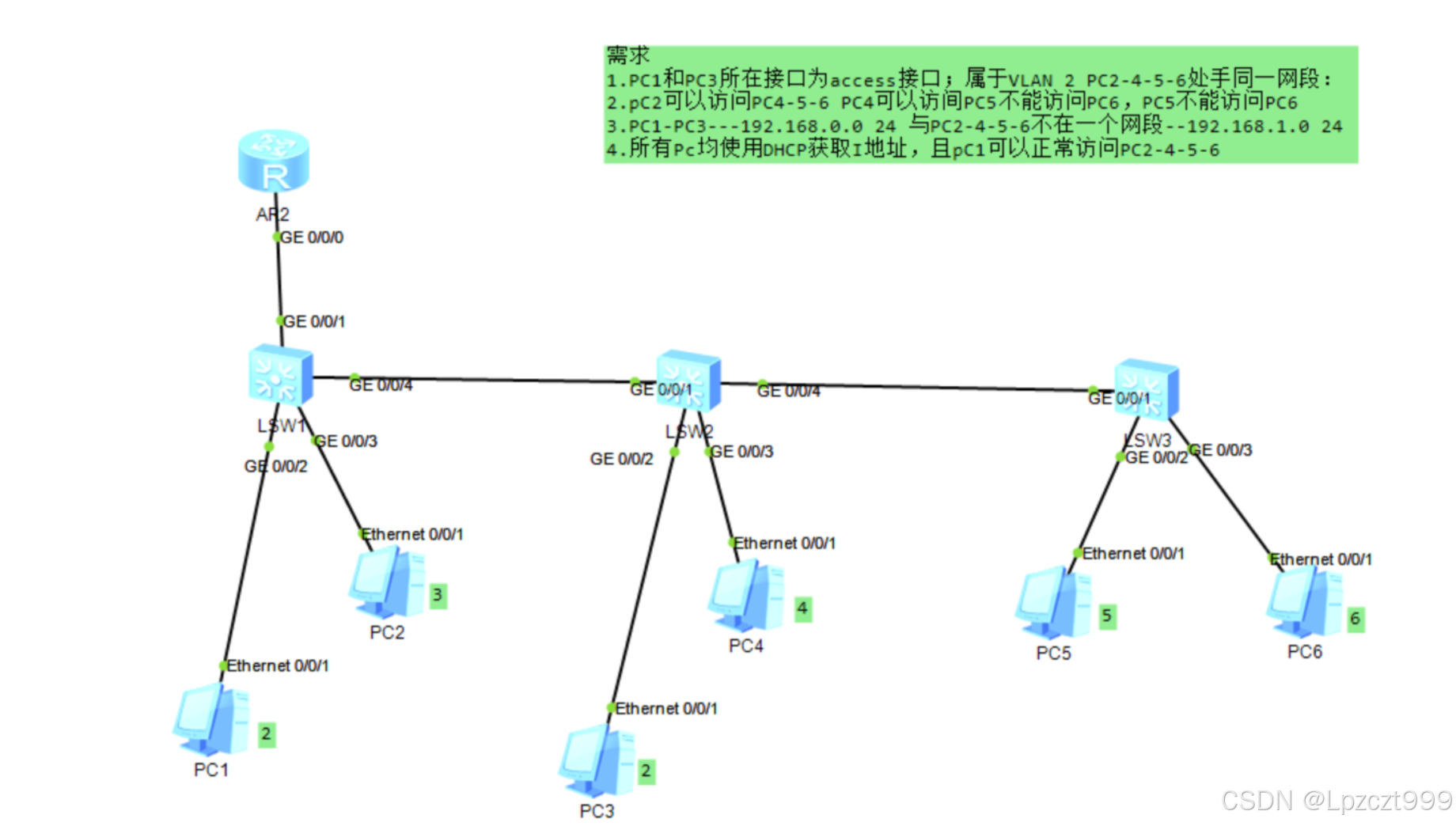

一、 拓扑图及需求分析

（1）.

为满足实验要求，可创VLAN 2 To 6 如上图分配。其中pc2访问pc 456。要经过全部的交换机,则sw1sw2 sw 3连接的各接口要放通 2 to 6。 接下来是各pc和交换机的接口配置:

sw1到pc 2的接口要剥离2 to 6;sw2到pc 4的接口要剥离2 to 5;sw 3到pc 5的接口要剥离234;sw 3到pc 6的接口要剥离23 。然后pc 1和pc 3属于VLAN 2，这俩是一个网段，PC 2，PC 4，PC 5，PC 6也要在一个网段，R1只有一个接口，所以还要创一个虚拟接口，同时在sw 1~R1的接口上剥离2~6，则最后启动dhc p，获取IP地址.

1、交换的配置
2、实现设备的IP配置——路由器、IP等
3、补全路由器的路由表，全网可达——单一网络
4、NAT技术
5、优化——针对路由表、流量策略
6、割接（改造、加固）
7、资料交接

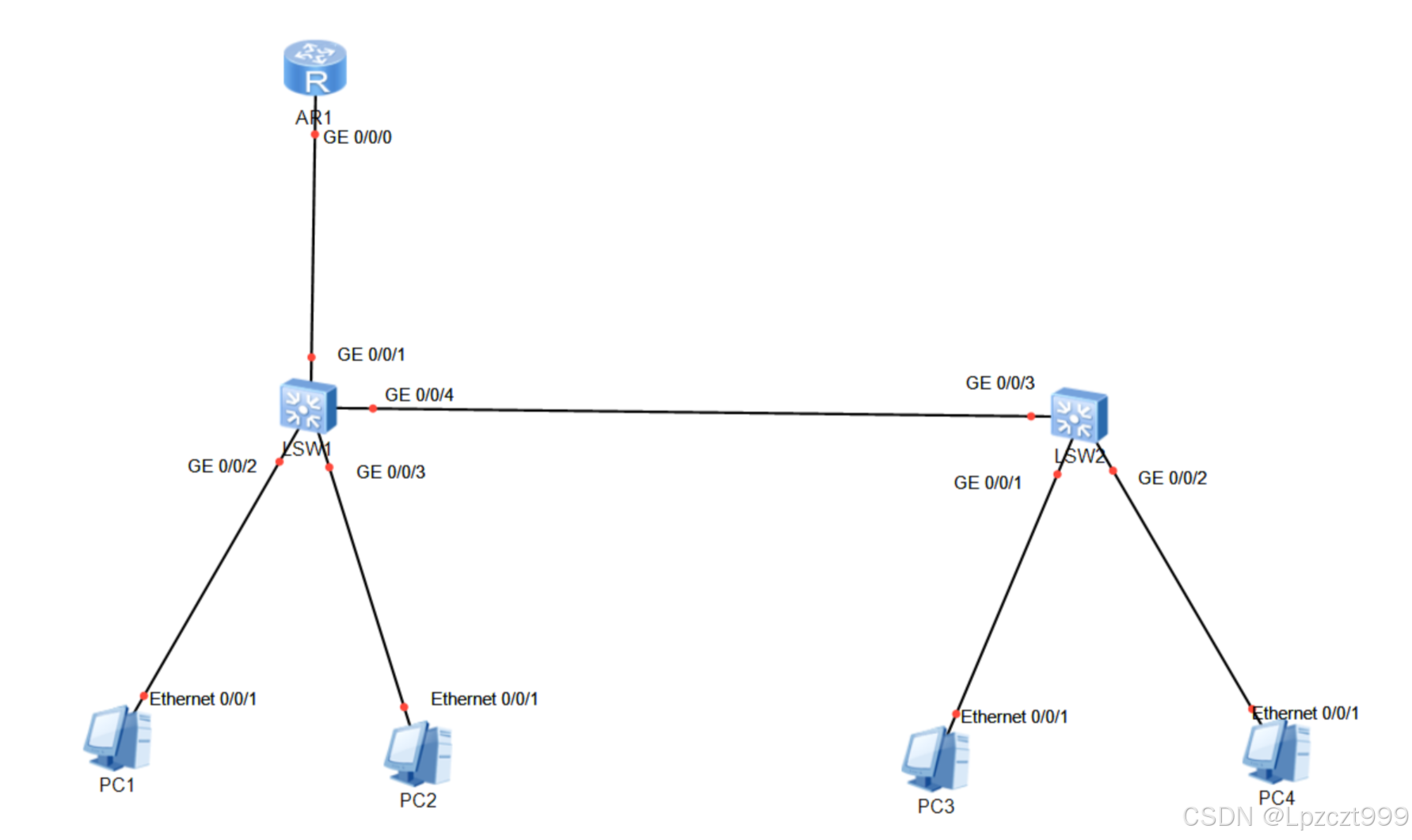

（2）.

1.创建VLAN
SW1

[SW1]vlan batch 2 3
[SW1-GigabitEthernet0/0/3]port link-type access
[SW1-GigabitEthernet0/0/3]port default vlan 2
[SW1-GigabitEthernet0/0/4]port li ac
[SW1-GigabitEthernet0/0/4]po de v 3
[SW1-GigabitEthernet0/0/2]po li t
[SW1-GigabitEthernet0/0/2]port trunk allow-pass vlan 2 3
[SW1-GigabitEthernet0/0/1]po li t
[SW1-GigabitEthernet0/0/1]po t all v 2 3

SW2

[SW2]vlan batch 2 3
[SW2-GigabitEthernet0/0/2]port link-type access
[SW2-GigabitEthernet0/0/2]port default vlan 2
[SW2-GigabitEthernet0/0/3]po li ac
[SW2-GigabitEthernet0/0/3]po de v 3
[SW2-GigabitEthernet0/0/1]port link-type trunk
[SW2-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 3
2.配置IP池塘

[R1]dhcp enable
[R1]ip pool vlan2
[R1-ip-pool-vlan2]network 192.168.2.0 mask 24
[R1-ip-pool-vlan2]network 192.168.2.0 mask 24
[R1-ip-pool-vlan2]gateway-list 192.168.2.254
[R1-ip-pool-vlan2]dns-list 8.8.8.8
[R1-ip-pool-vlan3]network 192.168.3.0 mask 24
[R1-ip-pool-vlan3]gateway-list 192.168.3.254
[R1-ip-pool-vlan3]dns-list 8.8.8.8

3.路由器配置

[R1-GigabitEthernet0/0/0.1]ip address 192.168.2.254 24
[R1-GigabitEthernet0/0/0.1]dot1q termination vid 2
[R1-GigabitEthernet0/0/0.1]arp broadcast enable
[R1-GigabitEthernet0/0/0.1]dhcp select global

[R1-GigabitEthernet0/0/0.2]ip address 192.168.3.254 24
[R1-GigabitEthernet0/0/0.2]dot1q termination vid 3
[R1-GigabitEthernet0/0/0.2]arp broadcast enable
[R1-GigabitEthernet0/0/0.2]dhcp select global

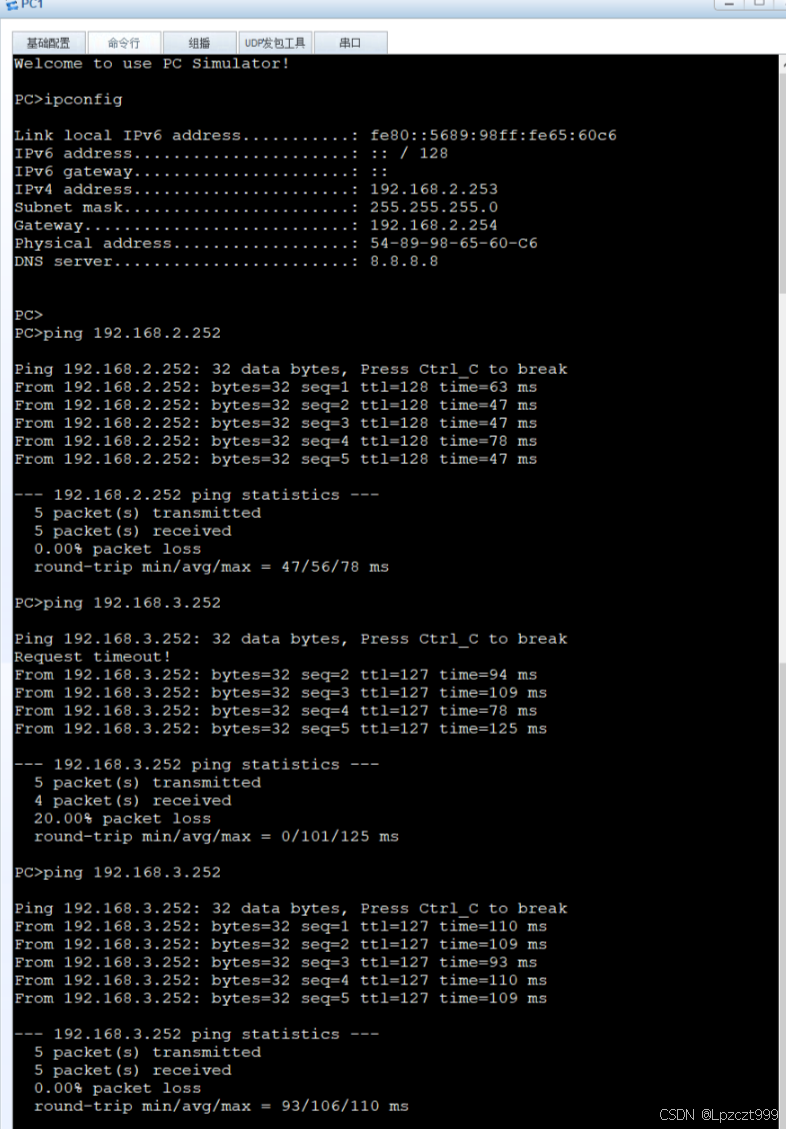

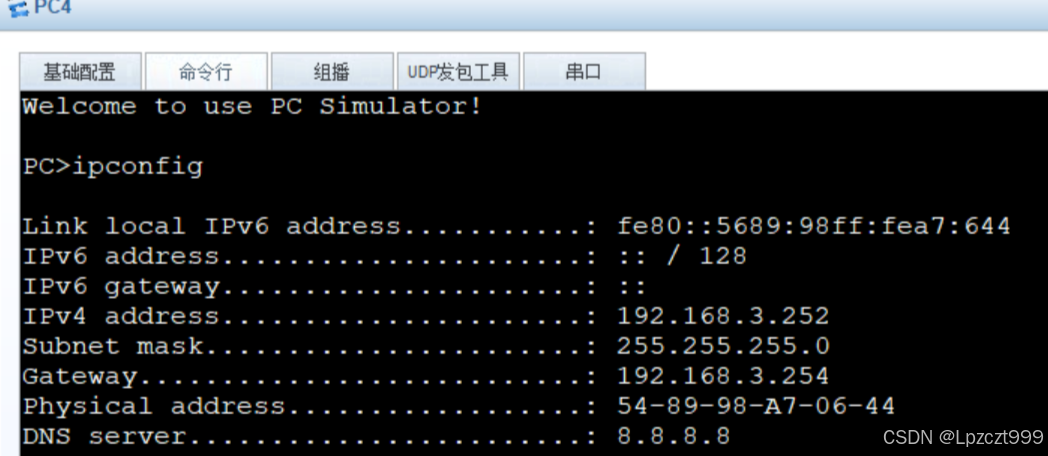

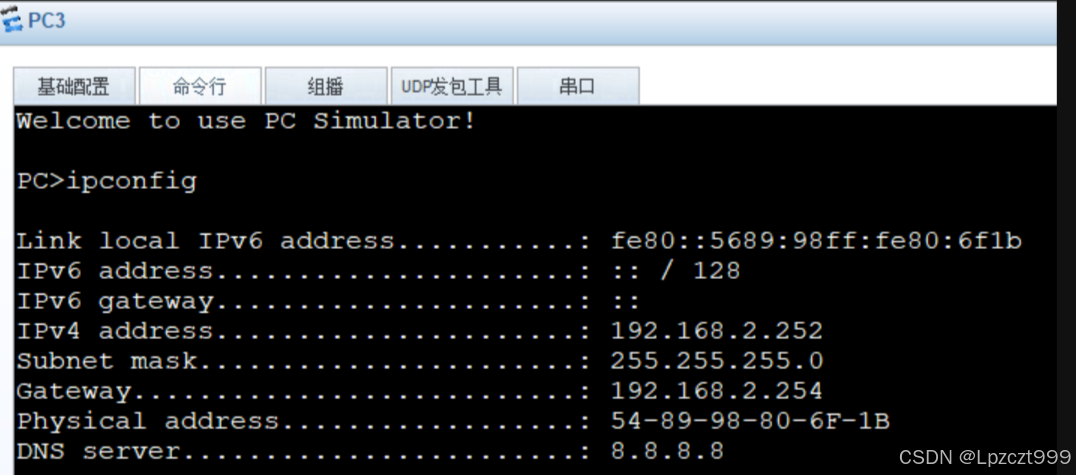

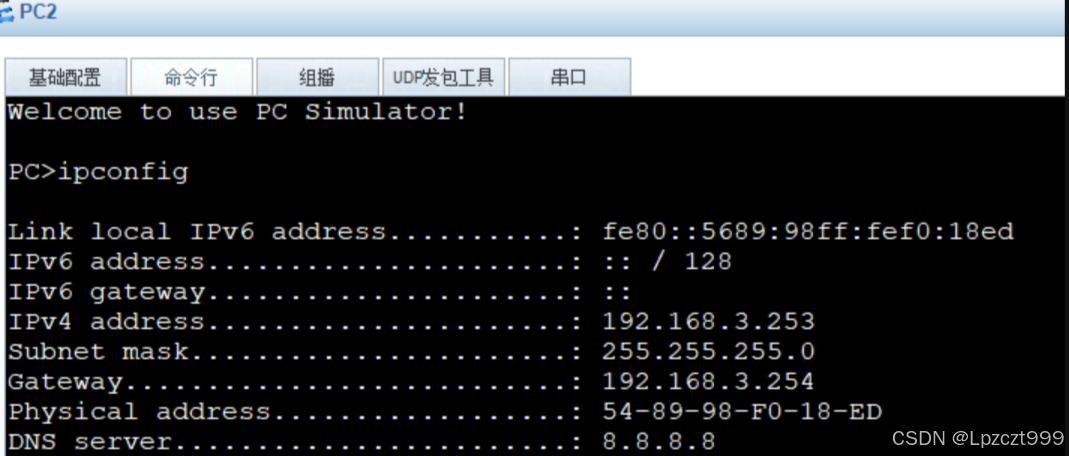

4、测试
