西门子S7-1500博图程序 例程，大型生产线案例，程序涵盖有机器人块，汽缸块，电机块，伺服块，可调用，扫码块，可学习参考，快速提升技能 ，编程使用的语言有SCL，LD，STL，GRAPH。 非常全面，很有参考价值。 硬件有远程ET200，V90PN三轴取料，相机等，程序版本TIA 15.1及以上。

在自动化控制领域，西门子S7 - 1500系列PLC配合博图（TIA Portal）软件，无疑是众多工程师的得力工具。今天就来给大家分享一个大型生产线的博图程序例程，相信对提升相关编程技能很有帮助。

一、程序涵盖的丰富功能块

这个例程中包含了机器人块、汽缸块、电机块、伺服块、扫码块等多种功能块，而且这些块都具备可调用性，极大提高了程序的复用性和开发效率。

1. SCL语言编写电机块示例

以电机块为例，使用SCL语言来实现电机的启动、停止和速度控制。

// 定义电机控制结构
TYPE MOTOR_CTRL :
    STRUCT
        START : BOOL; // 启动信号
        STOP : BOOL; // 停止信号
        SPEED : REAL; // 速度设定值
        RUNNING : BOOL; // 电机运行状态
    END_STRUCT;
END_TYPE

// 声明电机控制变量
VAR
    Motor1 : MOTOR_CTRL;
END_VAR

// 电机控制逻辑
IF Motor1.START AND NOT Motor1.STOP THEN
    Motor1.RUNNING := TRUE;
    // 这里可以添加设置速度的实际逻辑，例如通过通讯协议发送速度值给电机驱动器
    Motor1.SPEED := 100.0; // 假设设置默认速度为100
ELSE
    Motor1.RUNNING := FALSE;
END_IF;

代码分析：上述代码首先定义了一个名为 MOTOR_CTRL 的数据结构，用来存储电机控制相关的信号和状态。然后声明了一个 Motor1 变量属于这个结构类型。在控制逻辑部分，通过判断启动和停止信号来决定电机的运行状态，并设置速度值。这种结构化编程方式让电机控制逻辑清晰明了，便于维护和扩展。

2. LD语言实现汽缸块动作

LD（梯形图）语言直观易懂，常用于逻辑控制。下面是一个简单的汽缸伸出和缩回控制的LD代码示意。

// 汽缸伸出
|--| I0.0 |--( S ) Q0.0 |
// 汽缸缩回
|--| I0.1 |--( R ) Q0.0 |

代码分析：这里假设输入点 I0.0 是汽缸伸出的触发信号，当 I0.0 接通时，置位输出点 Q0.0，汽缸伸出；输入点 I0.1 是汽缸缩回的触发信号，当 I0.1 接通时，复位输出点 Q0.0，汽缸缩回。LD语言通过类似继电器电路的图形化方式，让逻辑控制一目了然。

二、硬件配置

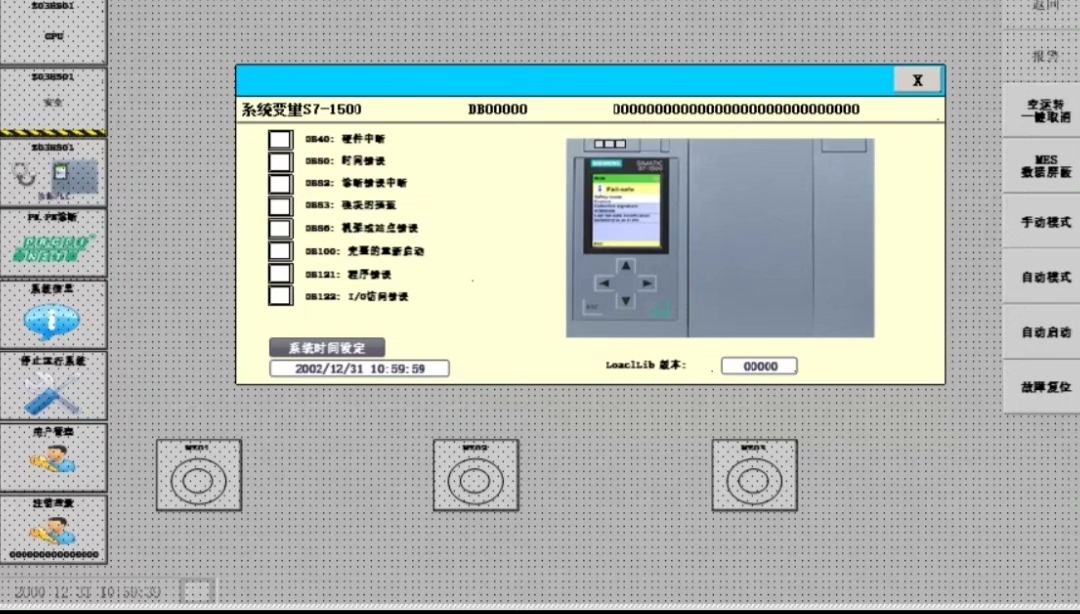

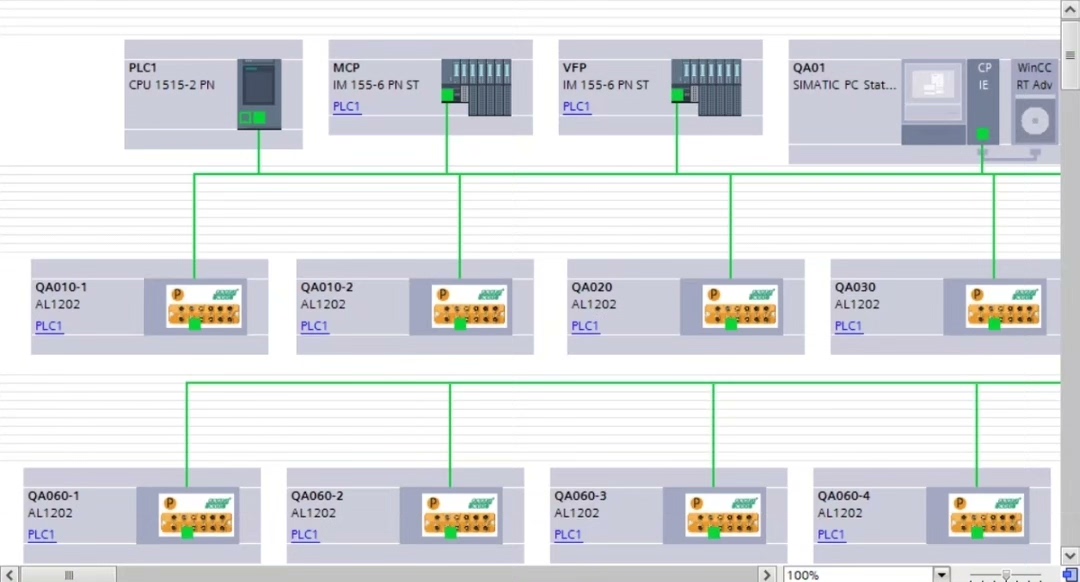

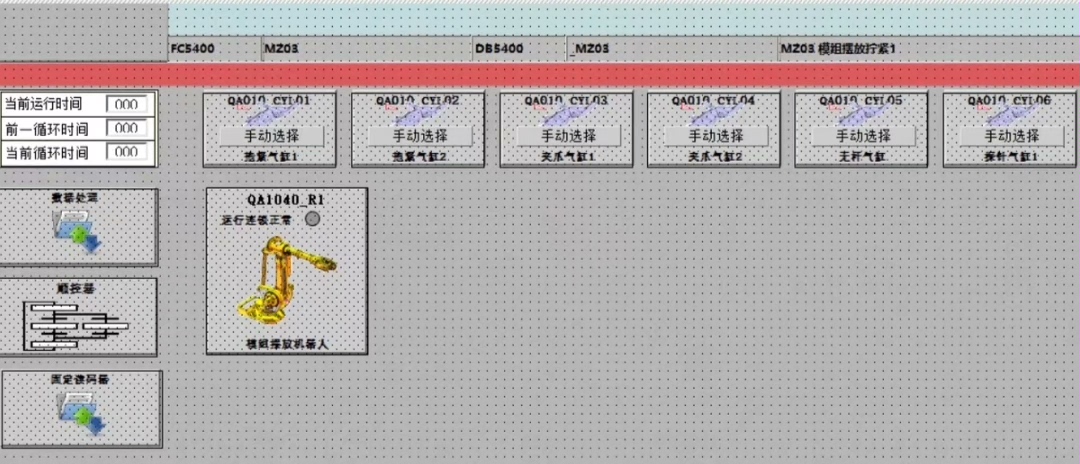

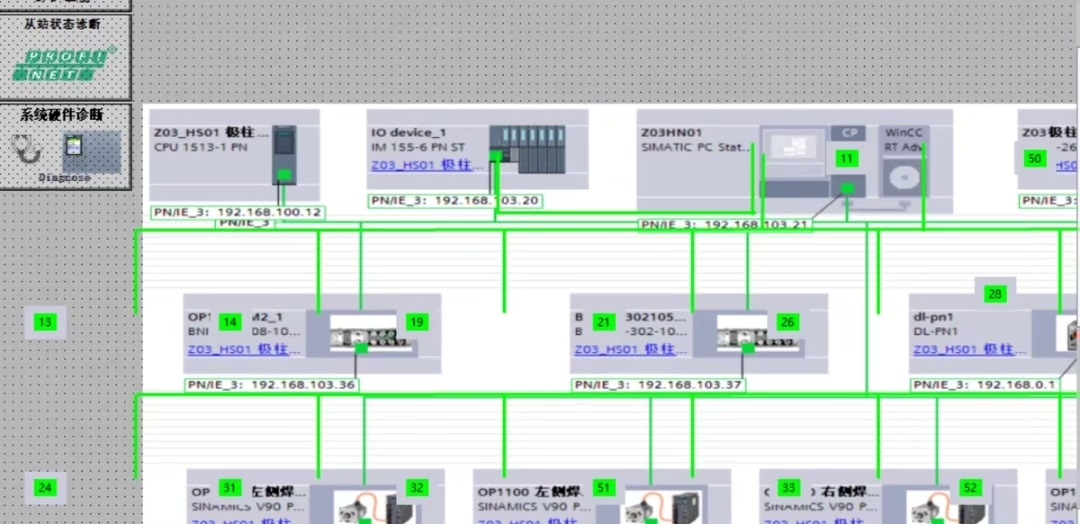

硬件方面，该生产线使用了远程ET200分布式I/O模块，方便现场设备的连接与扩展。同时采用V90PN三轴取料系统，实现精准的物料抓取和放置动作。相机的加入则为生产线提供了视觉检测功能，例如产品外观检测、位置识别等。

V90PN伺服与PLC通讯配置

以V90PN伺服为例，在博图软件中配置其与S7 - 1500 PLC的PN通讯。首先在硬件目录中添加V90PN设备，设置好IP地址与设备名称，然后在OB1等组织块中调用FB284功能块来实现速度控制、定位等功能。

// 调用FB284功能块控制V90PN伺服
CALL "MC_MoveVelocity"
    AXIS := Axis_1; // 定义轴
    VELOCITY := 500.0; // 速度设定
    OVERV := 100.0;
    JERK := 1000.0;
    POSITION := 0.0;
    DONE := Done_1;
    ERROR := Error_1;
    ERROR_ID := ErrorID_1;

代码分析：上述SCL代码调用了 MCMoveVelocity 功能块（FB284中的一个功能）来控制名为 Axis1 的轴以500.0的速度运行。同时通过 DONE、ERROR 和 ERROR_ID 等参数来获取运动状态和错误信息，确保伺服运动的可靠执行。

三、程序版本要求

该程序版本要求在TIA 15.1及以上，高版本的TIA Portal软件带来了更多的功能和优化，例如更好的硬件支持、更强大的诊断功能以及对新指令集的支持等。

西门子S7-1500博图程序 例程，大型生产线案例，程序涵盖有机器人块，汽缸块，电机块，伺服块，可调用，扫码块，可学习参考，快速提升技能 ，编程使用的语言有SCL，LD，STL，GRAPH。 非常全面，很有参考价值。 硬件有远程ET200，V90PN三轴取料，相机等，程序版本TIA 15.1及以上。

总之，这个涵盖多种功能块、涉及多种编程语言并且适配丰富硬件的西门子S7 - 1500博图程序例程，对于想要深入学习自动化生产线编程的朋友们来说，是一份非常全面且极具参考价值的资料。希望大家通过学习和实践这个例程，能在自动化编程技能上有快速的提升。
