矽塔科技 SA8311M 2.7-15.0V/1.2A 单通道 H 桥电机驱动器 SOP8 技术解析

摘要：SA8311M是一款宽电压（2.7V-15V）单通道H桥有刷直流电机驱动器，采用SOP8封装，提供1.2A持续/2.5A峰值电流输出。集成450mΩ导通电阻的NMOS H桥，支持正转、反转、刹车和PWM调速功能。内置电荷泵确保低压驱动能力，具备3kV ESD防护、欠压锁定及过温保护（165°C关断）。典型应用包括电子门锁、机器人等，设计需注意10μF电源滤波电容、0.1μF输出旁路电容及低阻

恒锐丰小吕

258人浏览 · 2026-03-09 19:13:25

恒锐丰小吕 · 2026-03-09 19:13:25 发布

在电子门锁、机器人以及手机支架等需要较高电压供电的应用中，需要一款能在宽电压范围内提供可靠驱动能力的电机驱动器。SA8311M 是一款专为有刷直流电机设计的单通道 H 桥驱动器，采用 SOP8 封装，工作电压为 2.7V 至 15.0V，可提供高达 1.2A 的持续驱动电流和 2.5A 的峰值电流。其内部集成了由电荷泵驱动的四个 N-MOSFET 组成 H 桥，导通电阻为 450mΩ（高侧+低侧），通过两个逻辑输入引脚 INA/INB 实现电机的正转、反转、停止和刹车功能，并支持 PWM 调速。芯片集成了欠压锁定和过热保护（165°C 关断，115°C 恢复），ESD 防护能力达 3kV，并支持低功耗待机模式，为各类需要宽电压、高可靠性的电机驱动应用提供了简洁的解决方案。本解析将基于完整数据手册，系统阐述 SA8311M 的核心特性、参数设置及工程化设计要点。

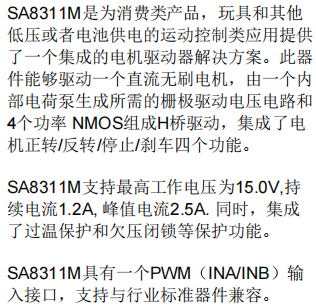

一、芯片核心定位

SA8311M 是一款面向宽电压有刷直流电机驱动的单通道 H 桥驱动器，其核心价值在于：

宽工作电压范围：2.7V 至 15.0V，可由单节锂电池（3.0-4.2V）、多节干电池串联（如 12V）或稳压电源供电，适应性强；
适中输出电流能力：持续电流 1.2A，峰值电流 2.5A，满足电子门锁、机器人等应用需求；
低导通电阻：高侧+低侧导通电阻典型值 450mΩ，最大 650mΩ，降低导通损耗，提升驱动效率；
集成电荷泵：为全 NMOS H 桥提供足够的栅极驱动电压，确保在低电源电压下高侧 NMOS 也能完全导通；
集成逻辑控制：通过 INA 和 INB 两个输入引脚实现电机正转、反转、待机和刹车四种工作模式；
PWM 调速接口：可通过 PWM 信号方便地控制电机转速，支持快衰减和慢衰减两种调速模式；
低功耗休眠模式：当 INA=INB=L 时，芯片进入待机模式，静态电流仅 0.5μA（典型）；
ESD 防护：人体模型 ESD 达 3kV，增强系统可靠性；
集成保护功能：欠压闭锁（UVLO）和过温保护（TSD，165°C 关断，115°C 恢复），确保芯片在异常条件下安全运行；
SOP8 封装：两个 PGND 引脚便于功率地布线，增强载流能力。

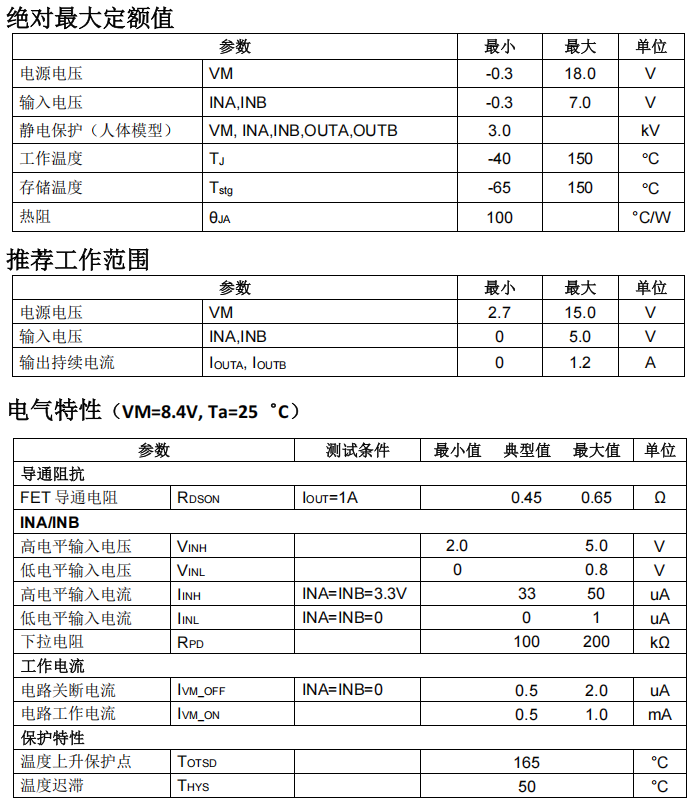

二、关键电气参数详解

电源供电（VM）

电源电压范围 VM：推荐 2.7V 至 15.0V，绝对最大耐压 18.0V。
待机电流 IVM_OFF：典型 0.5μA，最大 2.0μA（INA=INB=0），芯片在待命状态下的功耗。
工作电流 IVM_ON：典型 0.5mA，最大 1.0mA，芯片正常工作时消耗的电流。

控制逻辑输入（INA, INB）

高电平输入电压 VINH：最小 2.0V，最大 5.0V（推荐不超过 5.0V）。
低电平输入电压 VINL：最大 0.8V。
高电平输入电流 IINH：典型 33μA（INA=INB=3.3V），最大 50μA。
低电平输入电流 IINL：最大 1μA（典型 0）。
输入下拉电阻 RPD：典型 100-200kΩ，确保输入悬空时默认为低电平。

H 桥驱动输出（OUTA, OUTB）

导通电阻 RDS(ON)_HS+LS：典型 450mΩ，最大 650mΩ（Iout=1A，VM=8.4V），为整个 H 桥高侧和低侧的总导通电阻，直接影响发热和效率。
持续输出电流 IOUT：推荐 ≤1.2A，峰值电流 2.5A。
死区时间：典型 300ns，内置死区时间防止上下管直通。

保护电路

欠压锁定：当 VM 电压低于欠压阈值（未明确给出，但根据工作电压下限推测约 2.5V 左右）时，芯片禁用输出。
过温保护 TOTSD：典型 165°C，当芯片结温超过此值时，所有输出关断；热迟滞 THYS 约 50°C，恢复温度约 115°C。
热阻 θJA：典型 100°C/W（SOP8 封装）。
ESD 防护：人体模型 HBM 3kV。

三、芯片架构与工作原理

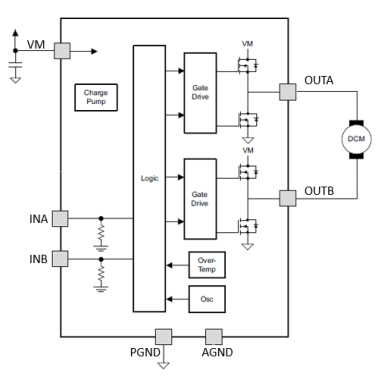

内部功能框图

SA8311M 内部包含一个 H 桥驱动模块，由四个功率 NMOS 组成，并带有电荷泵栅极驱动电路、逻辑控制以及保护电路。电荷泵用于提升栅极电压，确保高侧 NMOS 在低电源电压下也能完全导通。输入逻辑 INA/INB 控制 H 桥的输出状态。

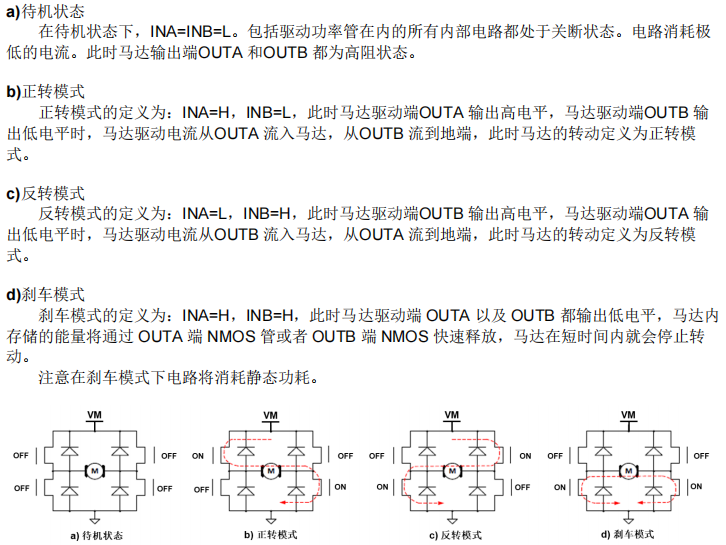

H 桥控制逻辑

芯片通过两个逻辑输入引脚 INA 和 INB 控制输出状态，真值表如下：
当 INA 为低电平，INB 为低电平时，OUTA 和 OUTB 均为高阻态，电机处于待命/滑行状态，此时芯片进入待机模式，电流为 IVM_OFF。
当 INA 为高电平，INB 为低电平时，OUTA 输出高电平，OUTB 输出低电平，电机正转，工作电流为 IVM_ON。
当 INA 为低电平，INB 为高电平时，OUTA 输出低电平，OUTB 输出高电平，电机反转，工作电流为 IVM_ON。
当 INA 为高电平，INB 为高电平时，OUTA 和 OUTB 均为低电平，电机进入刹车状态，工作电流为 IVM_ON。

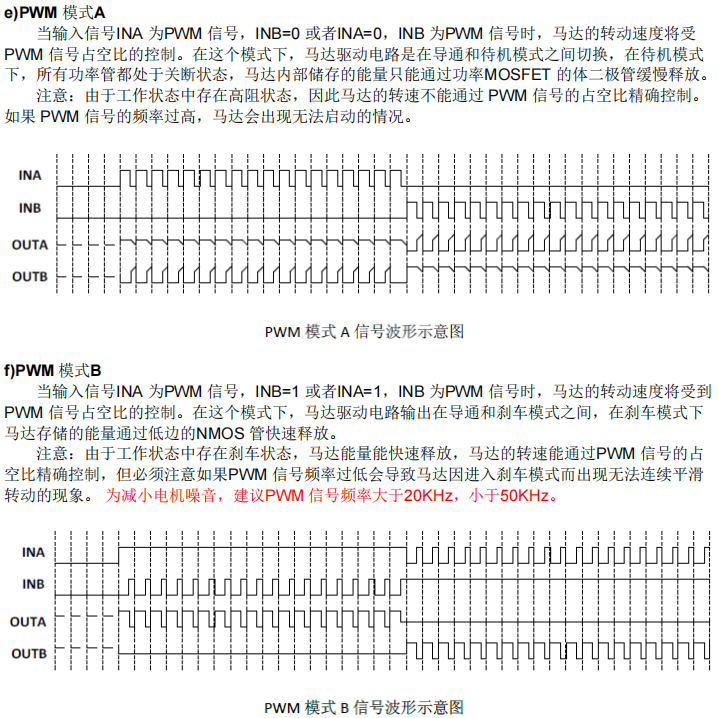

PWM 调速与衰减模式

通过对 INA 或 INB 施加 PWM 信号，可以控制电机的平均电压，从而实现转速调节。芯片支持两种 PWM 模式：
PWM 模式 A：当 INA 为 PWM 信号，INB=0，或 INA=0，INB 为 PWM 信号时，驱动器在导通和待机模式之间切换。待机时所有功率管关断，电机能量通过体二极管缓慢释放，转速控制不精确，且频率过高时电机可能无法启动。此模式适用于对转速控制要求不高的应用。
PWM 模式 B：当 INA 为 PWM 信号，INB=1，或 INA=1，INB 为 PWM 信号时，驱动器在导通和刹车模式之间切换。刹车时两个低侧 NMOS 导通，电机能量快速释放，转速控制精确。为减小电机噪音，建议 PWM 信号频率大于 20kHz，小于 50kHz。

防共态导通电路

内置 300ns 典型死区时间，确保高侧和低侧 MOSFET 不会同时导通，避免电源到地的直通大电流损坏芯片。

保护机制

欠压闭锁 UVLO：当 VM 电压低于工作范围时，芯片自动关断所有输出，防止功率管在低电压下异常导通。
过温保护 TSD：当芯片结温超过 165°C 时，强制关断所有输出，进入高阻状态；温度降至 115°C 时自动恢复。

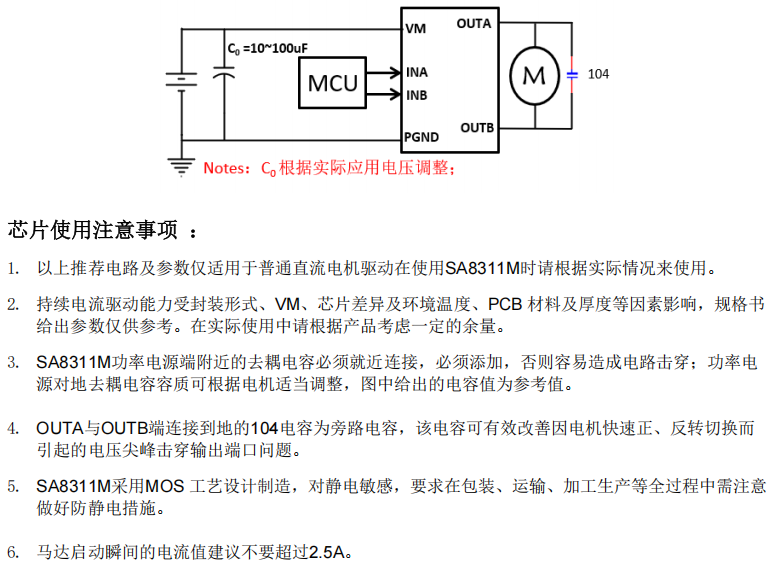

四、应用设计要点

电源滤波电容

在 VM 引脚（4 脚）与 PGND 之间必须放置 10μF 或更大容值的电容，优先选用低 ESR 的陶瓷电容，并尽量靠近芯片引脚，以稳定电源电压，吸收电机运行时产生的电流尖峰。芯片使用注意事项强调：此电容必须就近连接，否则容易造成电路击穿。电容耐压应根据实际工作电压选择，最高 15.0V 下建议选用 25V 或更高耐压的电容。

输出旁路电容

在 OUTA 和 OUTB 之间需连接 0.1μF 电容（104 电容），该电容可有效改善因电机快速正反转切换而引起的电压尖峰，防止击穿输出端口。这是 SA8311M 应用中的关键要求。

功率地连接

芯片的两个 PGND 引脚（6 和 7）必须短接，并直接连接到电源地，确保功率地回路低阻抗，减少地弹噪声。

输入逻辑控制

INA 和 INB 可直接连接 MCU 的 GPIO 引脚。芯片内部有下拉电阻（约 100-200kΩ），确保输入悬空时默认为低电平待机状态。逻辑高电平需大于 2.0V，但推荐不要超过 5.0V，建议使用 3.3V 逻辑。

NC 引脚处理

引脚 1 为 NC（无连接），应用中必须悬空，不得连接任何电路。

电机选型考虑

需确保电机的堵转电流不超过芯片的峰值电流 2.5A，否则可能触发过温保护或损坏芯片。芯片使用注意事项建议马达启动瞬间的电流值不要超过 2.5A。同时，应选择合适的电机内阻，以避免堵转电流过大导致驱动器频繁过热关断。

PWM 频率选择

为减小电机噪音，建议 PWM 频率在 20kHz 至 50kHz 之间。频率过低可能导致电机抖动，过高会增加开关损耗。

热设计

芯片功耗主要来自 H 桥 MOSFET 的导通损耗，计算公式为：
PD = IL² × RON
其中 IL 为输出电流，RON 为高侧+低侧导通电阻，典型 0.45Ω，但需注意 RON 随温度升高而增加，最大可达 0.65Ω。
最大允许功耗与结温和环境温度的关系为（注意过温保护点为 165°C）：
PM = (165°C - TA) / θJA
其中 θJA = 100°C/W（典型）。例如，TA=85°C 时，PM = (165-85)/100 = 0.8W。
对于持续 1.2A 电流，导通损耗为 PD = 1.2² × 0.45 = 0.648W，低于 0.8W，热设计裕量充足，可安全运行。即使考虑最大导通电阻 0.65Ω，PD = 1.2² × 0.65 = 0.936W，略超 0.8W，但通常器件不会长期工作在最大电阻状态，且散热设计良好时可满足要求。

PCB 布局建议

功率回路：电源电容、芯片 VM 和 PGND、电机输出 OUTA 和 OUTB 构成的回路应尽量宽短。
输入引脚：控制信号走线应远离功率回路，避免干扰。
电容位置：10μF 电容应紧靠 VM 和 PGND 引脚，0.1μF 电容应紧靠 OUTA 和 OUTB 引脚。
地线处理：两个 PGND 引脚必须短接，并直接回到电源地。

五、典型应用场景

电子门锁

驱动门锁电机，需要可靠的正反转控制和低待机功耗，15V 高电压可适应多种电池配置（如 12V 铅酸电池或锂电池组），1.2A 电流满足门锁电机需求。

机器人

小型机器人关节或底盘电机驱动，需要宽电压输入和 PWM 调速功能，2.5A 峰值电流可应对启动冲击。

手机支架

自动感应手机支架中的电机驱动，用于夹紧和释放手机，需要平稳的 PWM 控制和低功耗待机。

六、调试与故障处理

电机不转或输出异常

检查电源电压 VM 是否在 2.7V-15.0V 范围内，且高于欠压阈值。
检查输入逻辑电平是否符合预期（高电平 >2.0V，低电平 <0.8V）。可用万用表测量引脚电压。
检查电机连接是否正确，OUTA 和 OUTB 是否分别接在电机两端，且 OUTA 和 OUTB 之间是否接有 0.1μF 电容。
检查 VM 引脚对地电容是否正常（10μF 以上），电容必须就近连接，否则可能击穿电路。
检查两个 PGND 引脚是否短接良好。
检查芯片是否因过流、过热或欠压而进入保护状态。断电冷却后重新上电测试。

电机输出电流不足或转速慢

检查电源电压是否偏低，导致电机端电压不足。
检查负载是否过重，电流是否接近或超过 1.2A。
检查 PWM 信号的占空比和频率是否正确，尤其是模式 B 下频率应 >20kHz。

芯片异常发热

计算实际功耗，确认是否超过封装散热能力。1.2A 电流下功耗 0.65W 在 85°C 环境下仍有裕量，若发热严重，检查是否存在 H 桥直通或电机堵转。
检查是否存在 H 桥直通现象（虽内置死区，但输入信号变化过快可能导致）。
检查电机是否存在长时间堵转。

待机电流偏大

检查 INA 和 INB 是否确实为低电平，输入悬空时依靠内部下拉电阻应为低，但若引脚受干扰，可能导致芯片未进入待机状态。

七、设计验证要点

逻辑功能验证：

测试 INA/INB 四种组合下的输出状态（OUTA/OUTB），与真值表对照。

导通电阻验证：

在 1A 负载下，测量 VM 与 OUTx 之间的电压差，计算 RDS(ON) 总和。

欠压保护验证：

缓慢降低 VM 电压，观察输出关断时的电压值（约 2.5V）。

过温保护验证：

使芯片在大电流下工作，监测温度，当接近 165°C 时应自动关断输出，冷却后自动恢复（需谨慎测试）。

PWM 调速验证：

在模式 A 和模式 B 下，用示波器观察输出波形和电机响应，确认调速效果。

待机模式验证：

将 INA/INB 同时置低，测量 VM 引脚的静态电流，应接近 0.5μA。

八、总结

SA8311M 是一款专为宽电压中等功率应用设计的单通道 H 桥电机驱动器，以 2.7-15.0V 宽电压、1.2A 持续电流、450mΩ 低导通电阻、SOP8 封装和 3kV ESD 防护为核心优势。其内置电荷泵确保了全 NMOS 结构在低电压下的高效工作，165°C 过温保护点提供了足够的热设计裕量。通过两个逻辑引脚即可实现正反转、刹车和待机控制，并支持两种 PWM 调速模式。其 2.5A 峰值电流和宽电压范围使其适用于电子门锁、机器人、手机支架等需要较高电压供电的应用。

成功应用 SA8311M 的关键在于：确保 VM 端 10μF 电容就近连接（注意耐压），OUT 端之间并联 0.1μF 电容，PGND 引脚可靠短接，输入电压不超过 5.0V，并选择合适的 PWM 模式以满足调速精度要求。

文档出处
本文基于 SA8311M 芯片数据手册 V1.3 整理编写。具体设计、参数计算及元件选型请务必以官方最新数据手册为准，并特别关注输入电压范围、大容量电容耐压选择、输出旁路电容及 PCB 布局。
