当不同协议的“语言”相遇

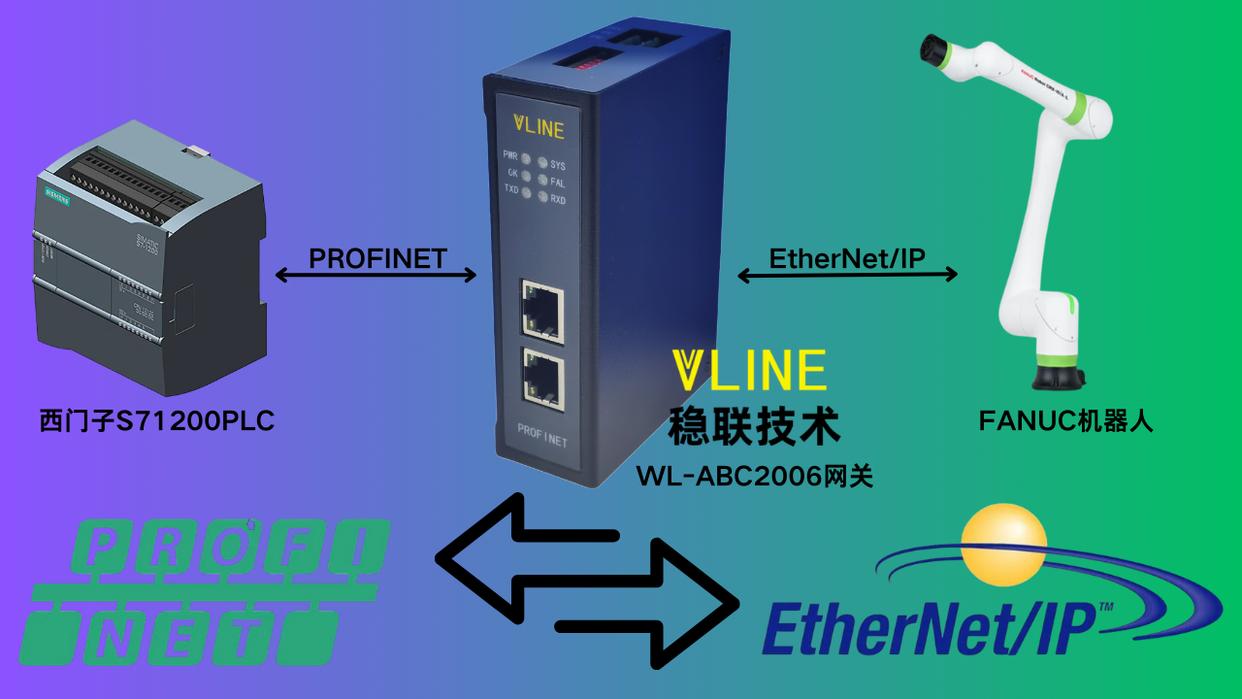

在现场调试的日子久了，最头疼的往往不是逻辑有多复杂，而是设备之间的“语言不通”。最近我就接到了一个典型的改造项目：客户产线主力是西门子S7-1500 PLC（基于Profinet协议），但新上的焊接单元却是一台发那科（FANUC）机器人（原生支持EtherNet/IP协议）。

让这两套不同生态的系统直接对话？显然行不通。这时候，一款靠谱的Profinet转EtherNet/IP协议网关就成了破局的关键，这次我手头用的是WL-ABC2006智能网关。虽然原理图上画得简单，但真到了现场，从机器人参数设置到PLC组态，每一个坑都得亲自踩一遍才能填平。

今天，我就以第一视角的实操经历，把这篇案例整理的配置手记分享出来，希望能帮正在为此头秃的同行们省点时间。

第一步：搞定“严谨”的发那科机器人（EtherNet/IP从站设置）

发那科机器人的系统封闭性大家都有体会，第一步就得先确认它有没有“开口说话”的能力。

1. 功能验证：别急着接线，先看“身份证”

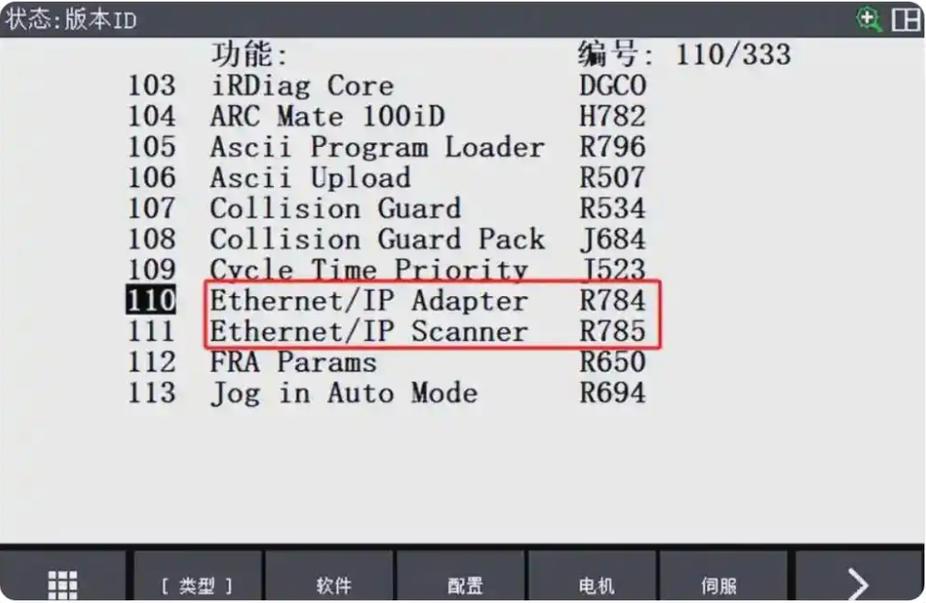

我走到示教器前，按下 MENU 键，进入 状态 (Status) -> 版本ID (Version ID)。心里默念着：千万要有EtherNet/IP选项啊！

幸好，屏幕上赫然列出了相关选件。如果这里没有，那后续所有操作都是白费力气，得赶紧联系厂家买授权。

2. 网络铺路：IP地址是通行证

确认功能无误后，我拿出网线，一头插机器人，一头插临时调试电脑。

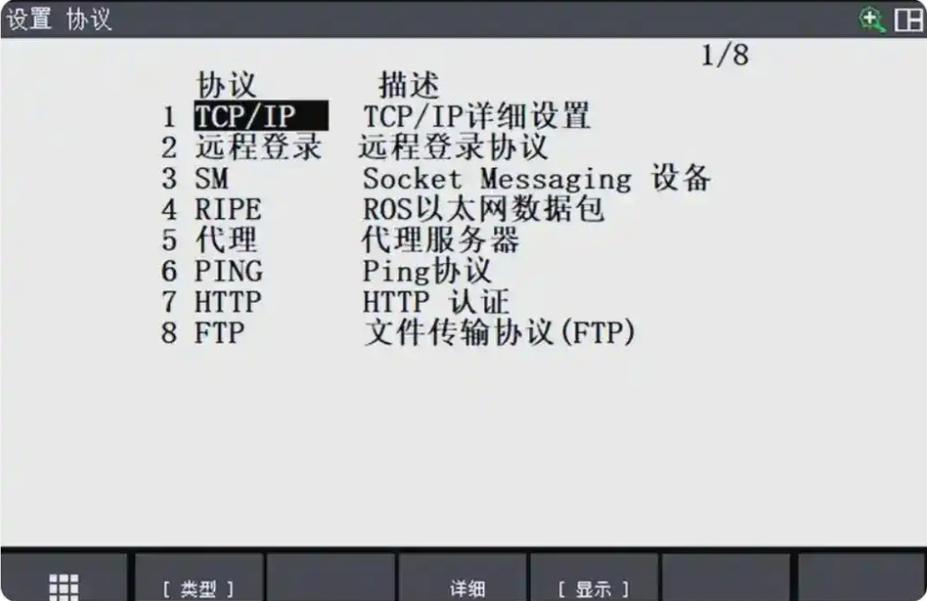

路径：MENU -> 设置 (Setup) -> 主机通讯 (Host Comm) -> TCP/IP。

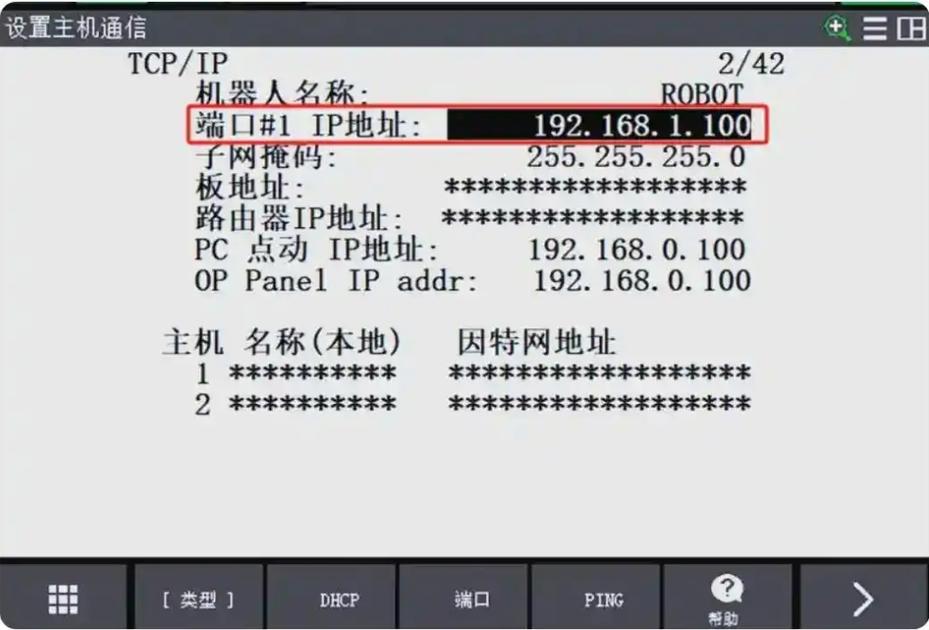

我熟练地进入 端口#1，将IP地址设定为 192-168-1-100（规划好的地址），子网掩码 255-255-255-0。

经验之谈：改完IP千万别以为完了，发那科这脾气，必须重启控制器才能生效。看着屏幕黑下去再亮起来，我心里才踏实。

3. 核心配置：适配器参数的“博弈”

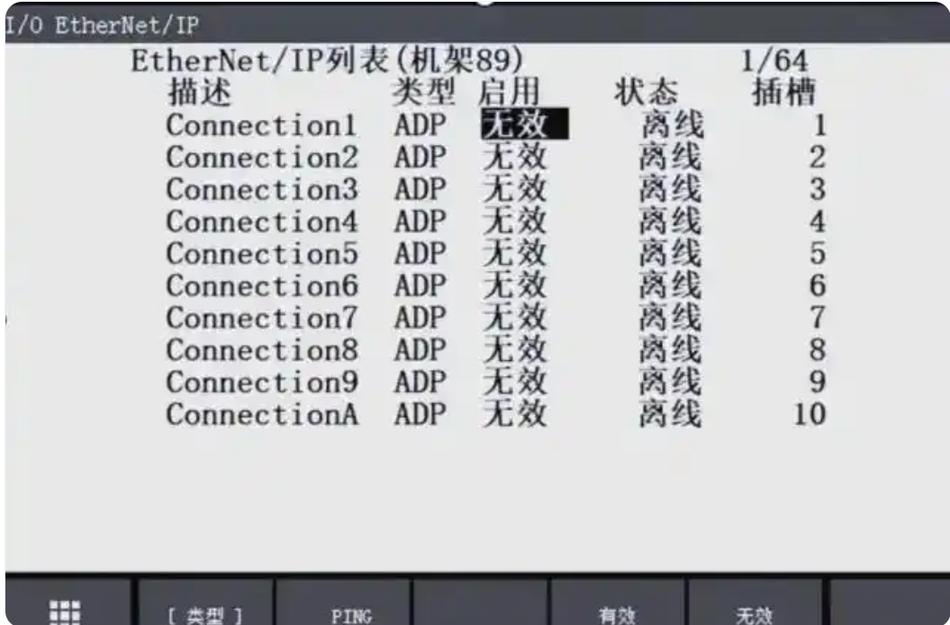

重启完成后，重头戏来了。进入 MENU -> I/O -> EtherNet/IP。

我发现 Connection 1 的状态是绿色的“运行”。这时候想改参数？门都没有。

我只能选中它，按下 F5 键，强制将其设置为 “无效 (Inactive)”。只有在这个状态下，里面的参数栏才会解锁。

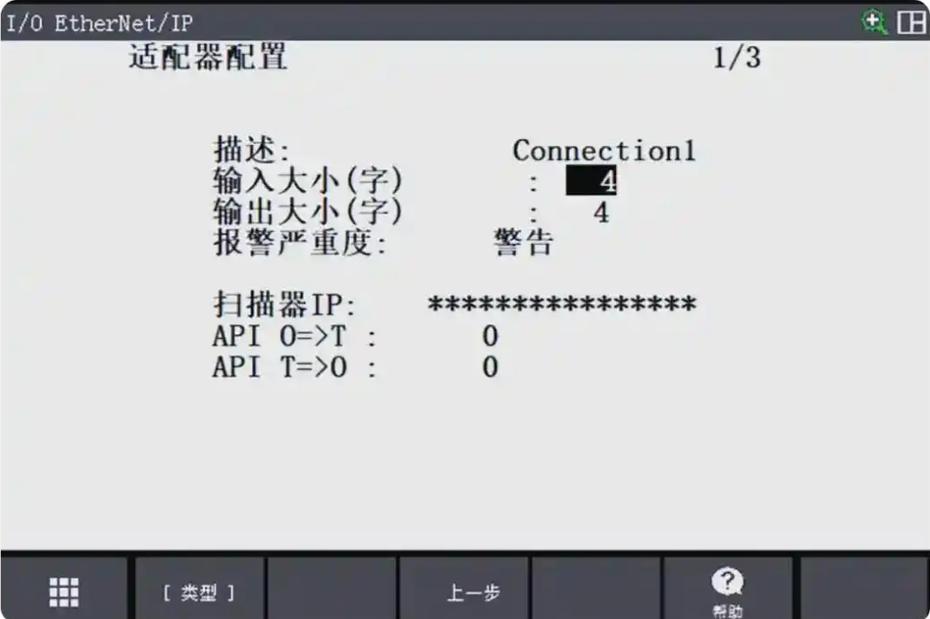

接下来是按 F4 进入适配器配置画面。这里是最容易出错的地方：

输入大小 (Input Size)：我设定为 4 Words (64位)。

输出大小 (Output Size)：同样设定为 4 Words (64位)。

为什么要这么设？ 因为这意味着机器人准备接收外部64位的控制命令，并对外发送64位的状态数据。这个数值必须牢牢记住，后面配置网关和PLC时，哪怕差一个字节，通讯都起不来。

设好后，再次按 F5 激活连接。重启机器人，盯着屏幕看状态从“待定”跳变为 “运行 (Run)” ——那一刻，我知道底层链路通了。

4. 获取“通关文牒”：EDS文件

为了让主站能识别它，我需要它的EDS文件。虽然在文件菜单里可以备份，但作为老手，我更习惯直接记下关键的 Connection Point (连接点/实例号)，这通常在EDS文件的 [Connection Point] 段落里，后面配网关时要填。

第二步：部署“翻译官”——Profinet转EtherNet/IP协议网关配置

机器人这边搞定了，接下来轮到今天的主角：Profinet转EtherNet/IP协议网关。我打开专用的配置软件，新建了一个 PN2EIPm 项目。

1. Profinet侧：对接PLC的大脑

在软件左侧的Profinet设置栏，我并没有随意填写。

设备名称：我特意留空，因为这个名字必须由TIA Portal分配，填错了后面PLC根本认不出网关。

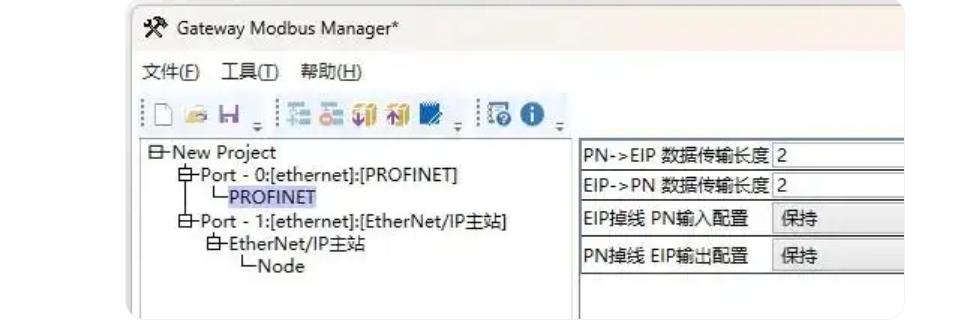

数据处理：考虑到现场稳定性，我将“掉线后数据处理”设为“保持最后值”，防止机器人突然急停造成生产事故。

2. EtherNet/IP侧：与机器人“对暗号”

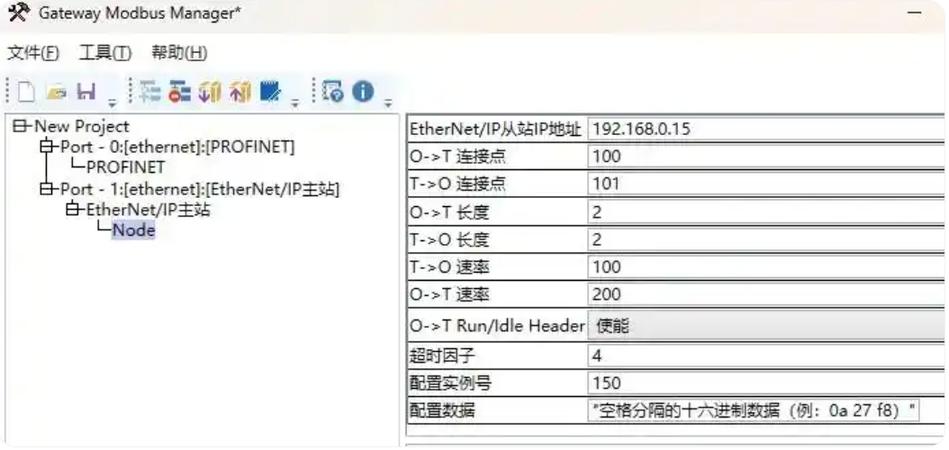

切换到EtherNet/IP设置页，这里要充当主站去连接机器人。

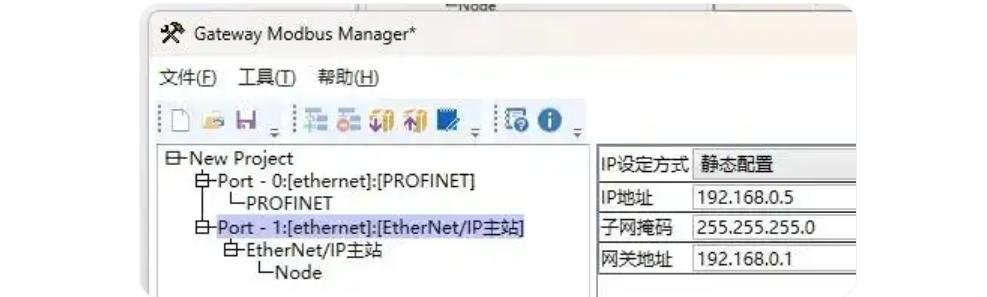

IP地址：设为 192-168-1-10，确保和机器人 192-168-1-100 在同一网段。

添加从站：输入机器人IP 192-168-1-100。

关键映射：这里我把之前记下的参数填进去。

连接点：填入从EDS查到的实例号。

数据长度：严格对应机器人设置的4字输入、4字输出。

注意：这里的逻辑是交叉的——网关的“输出”是发给机器人的“输入”，反之亦然。我在表格上画了个箭头提醒自己，防止配反。

配置无误后，点击“下载”，看着进度条走完，网关指示灯开始有节奏地闪烁，我知道，“翻译官”已经就位。

第三步：西门子PLC侧的最终“会师”

最后一步，回到熟悉的 TIA Portal (博图) 环境。

1. 导入GSDML文件

先下载Profinet转EtherNet/IP协议网关最新的GSDML文件，在博图的 选项 -> 管理通用站描述文件 中安装。刷新硬件目录，果然看到了熟悉的网关型号。

2. 硬件组态与“点名”

将Profinet转EtherNet/IP协议网关拖入网络视图，连接Profinet网线。

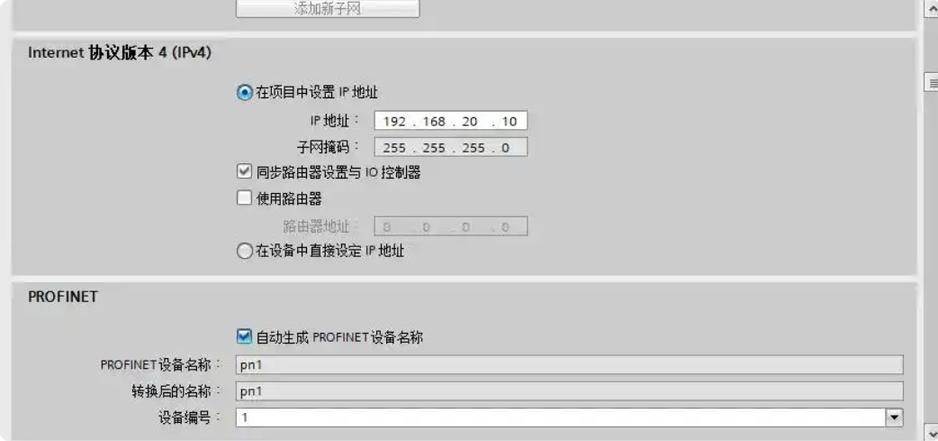

右键点击网关图标，选择分配设备名称。我输入了在网关软件里预留的名字，点击“分配”。

高光时刻：当软件提示“设备名称匹配成功”时，那个绿色的对勾简直比什么都好看。紧接着分配IP地址，完成硬件组态。

3. 数据映射与联调

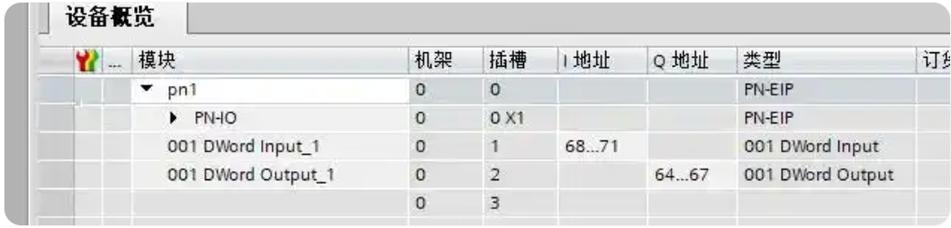

双击Profinet转EtherNet/IP协议网关设备，在设备视图中添加IO模块。我气定神闲的选择了 4 Words Input / 4 Words Output 的配置，确保与前面两步完全一致。

记录下PLC分配的地址区，比如 IW256 开始是机器人状态，QW256 开始是控制命令。

下载硬件组态到PLC，切换到监控表。

当我在监控表中看到 IW256 里的数据随着机器人示教器的动作实时跳动时，悬着的心终于放下了。试着在 QW256 写入一个启动信号，机器人手臂应声而动——通讯完美打通！

工程师结语

这次通过Profinet转EtherNet/IP协议网关将发那科机器人接入西门子Profinet网络的案例，看似流程标准，实则细节决定成败。

回顾整个过程，有三个核心点值得大家反复推敲：

状态机逻辑：发那科修改参数前必须先置为“无效”，这是很多新手容易忽略的。

数据一致性：机器人、Profinet转EtherNet/IP协议网关、PLC三方的数据长度（字数）必须像齿轮一样严丝合缝。

方向对应：时刻清醒地知道谁是主站、谁是从站，输入输出在网关处是交叉映射的。

工业自动化就是这样，没有所谓的“一键解决”，只有对协议的深刻理解和严谨的调试步骤。希望这篇带着现场机械味儿的实录，能为你接下来的项目排雷避坑。

我是工控路上的行者，我们下一个现场见。
