VLAN：Virtual Lan Area Network,虚拟局域网。

在这里我们主要介绍三种VLAN接口模式：

VLAN三种接口模式：access，trunk，hybrid；数据本身不存在标签，根据VLAN协议，会在数据中加入tag，而tag中存在VLAN ID，这个就是我们需要在VLAN接口中与PVID进行和与trunk，hybrid列表中对比的数字。

access：当设备收到无tag标签的数据时，会打上自己接口的pvid；

               当设备收到有tag标签的数据时，比较接口的pvid，相同则接收，不同则丢弃；

               当设备发送数据时，只看数据的tag标签和接口pvid是否相同，相同则进行剥离tag标签，          并进行转发，不同则不进行转发。

              access通常连接终端

trunk：当设备收到无tag标签的数据时，会打上自己接口的pvid；

            当设备收到有tag标签的数据时，会和自己的允许通过列表进行比较，相同则接收，不同则       丢弃；

            当设备发送数据时，根据接口的pvid，如果数据的tag标签与接口pvid相同，则进行剥离标签转发数据；如果不同先查看允许通过列表，tag标签在允许通过列表内则进行保留标签转发；不在则不转发。（trunk协议中会存在一张表，这张表中会显示允许通过的数据tag标签）。

            trunk通常连接设备与设备

hybrid：当设备收到无tag标签的数据时，会打上自己接口的pvid；

            当设备收到有tag标签的数据时，会和自己的允许通过列表进行比较，相同则接收，不同则       丢弃；

            当设备发送数据时，会查看自己的两张表，一张表是保留标签转发数据，一张表是不保留标签转发数据，当一个数据中的标签都不存在于两张表中，则不进行转发。（hybrid协议中会存在两张表，在进行数据帧中的VLAN ID对比时，如果在untagged列表中，则进行剥离tag标签转发数据，如果在tagged列表中，则进行保留标签转发数据）。

            hybrid既可以连接终端，也可以连接在设备之间，要记住所有的终端是不能识别带标签的数据的。

VLAN的常用应用场景：

基于端口进行VLAN划分：

    90%的企业都采用此种VLAN划分方式，默认交换机是二层交换机，此时运营商路由器>>防火墙>>核心交换机>>汇聚交换机（二层）>>各部门接入交换机（二层）。每一个部门交换机都可以看成一个VLAN。

基于IP进行VLAN划分：

按照IP网段进行划分，通信在三层。比如192.168.1.0/24；192.168.2.0/24；192.168.3.0/24这三个IP网段可以看成三个VLAN。

VLAN应用举例：

以华三设备为例配置access和trunk口进行同VLAN通信：

这里我使用的是eveng模拟器，华三交换机s9850是数据中心中的核心交换机和我们平常使用的交换机有所不同，在配置的时候我们要注意一些问题。

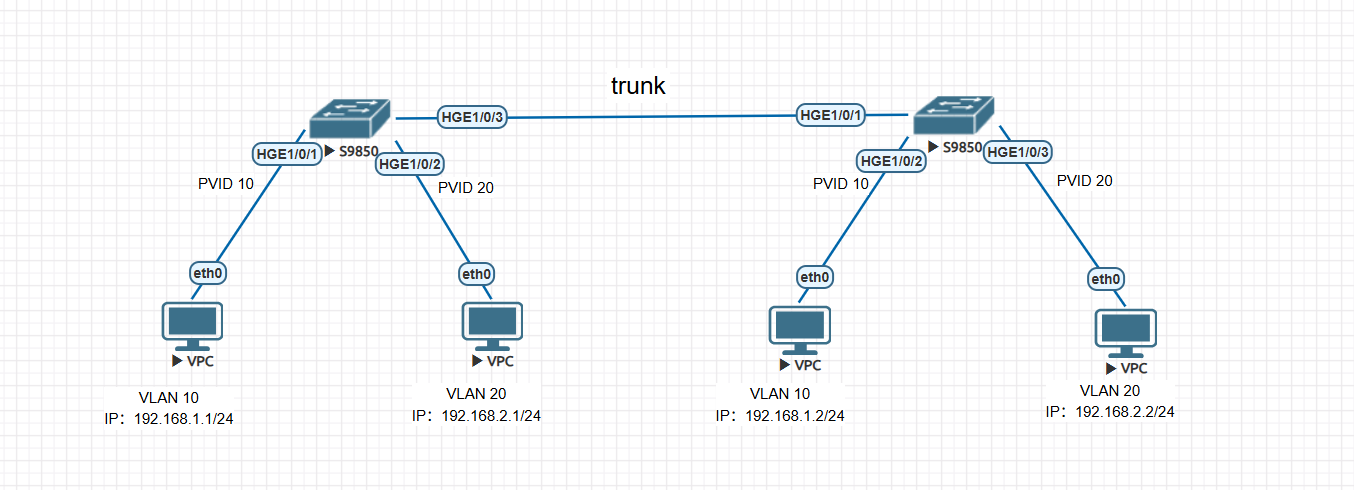

先来介绍一下这个拓扑图，交换机与终端相连使用的是access接口模式；两个交换机相连使用的是trunk模式；

正如图上所标记的那样，四个pc有四个ip两个网段，接下来的配置就是要吧相同网段的两个PC能够通信就可以。这里没有给PC配置网关，是因为我们使用的是二层通信；如果配置了网关就需要进行三层通信需要用到VLANIF技术。

先给PC配置IP：

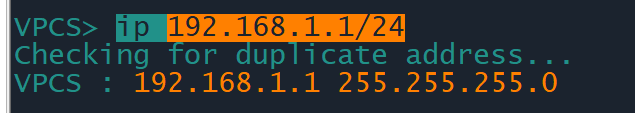

进入命令视图后直接使用 ip 192.168.1.1/24 即可

如果后续需要配置网关则使用 ip 192.168.1.1/24 192.168.1.254即可。

PC配置完成后进行交换机的配置：

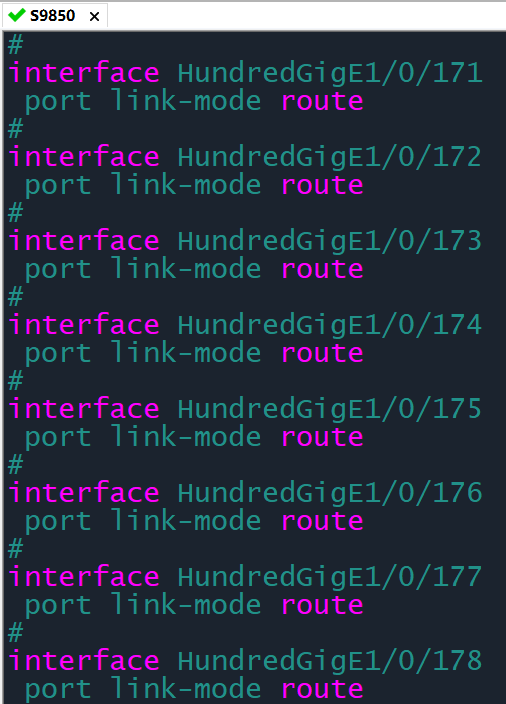

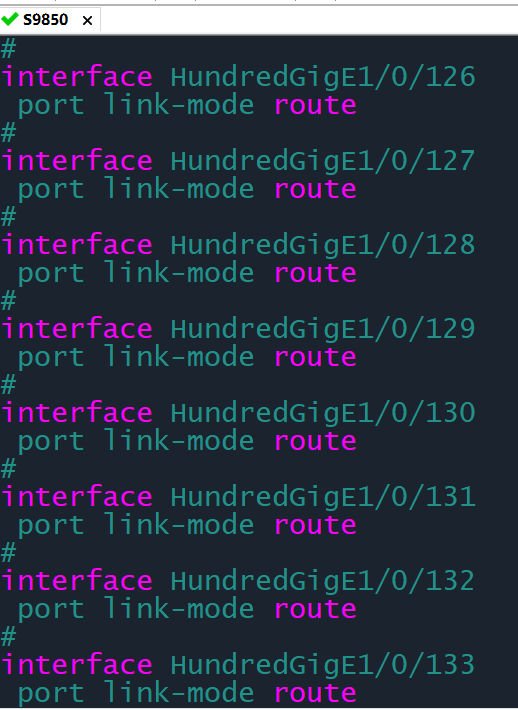

华三s9850交换机的接口默认是三层接口（可以直接配置IP）我们需要把三层接口改为二层接口：

左边交换机配置如下：

interface HundredGigE1/0/1

port link-mode bridge                    //桥接之后默认为access

port access vlan 10

interface HundredGigE1/0/2

port link-mode bridge

port access vlan 20

interface HundredGigE1/0/3

port link-mode bridge

port link-type trunk

port trunk permit vlan 10 20

右边交换机配置如下：

interface HundredGigE1/0/2

port link-mode bridge                    //桥接之后默认为access

port access vlan 10

interface HundredGigE1/0/3

port link-mode bridge

port access vlan 20

interface HundredGigE1/0/1

port link-mode bridge

port link-type trunk

port trunk permit vlan 10 20

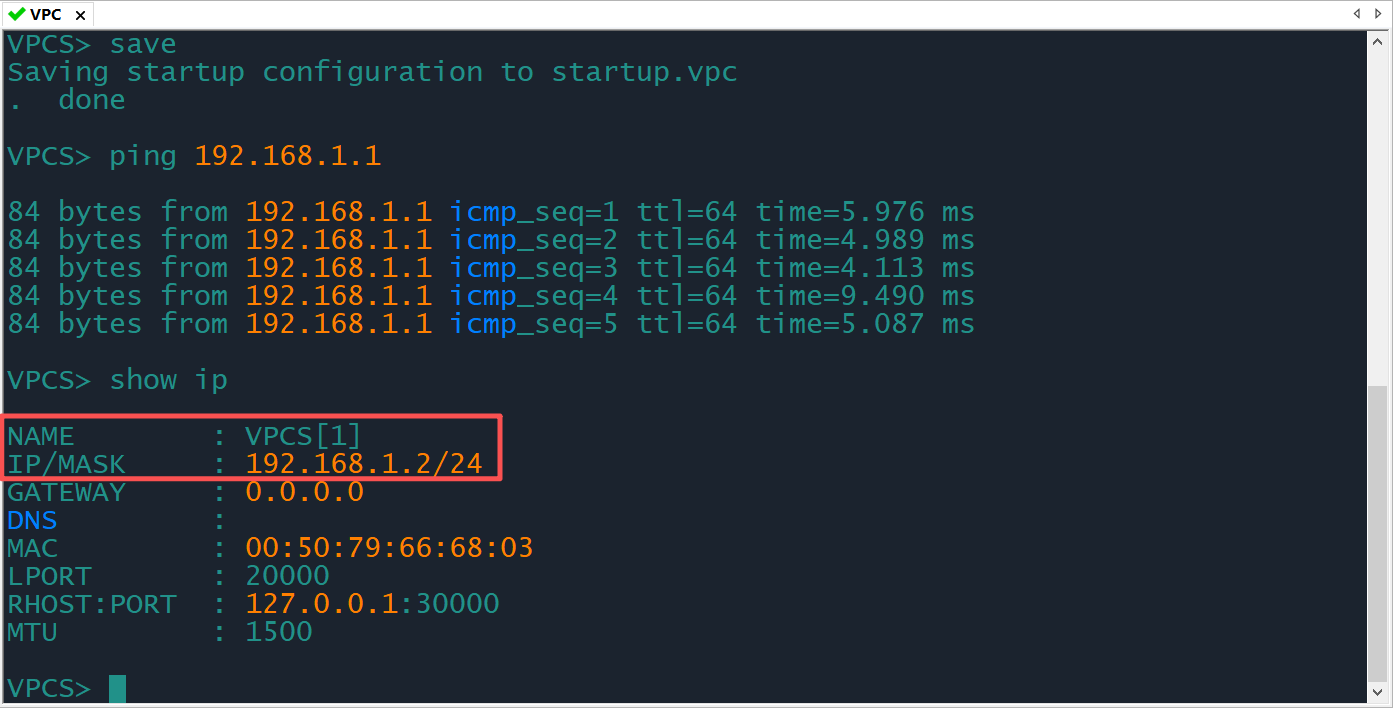

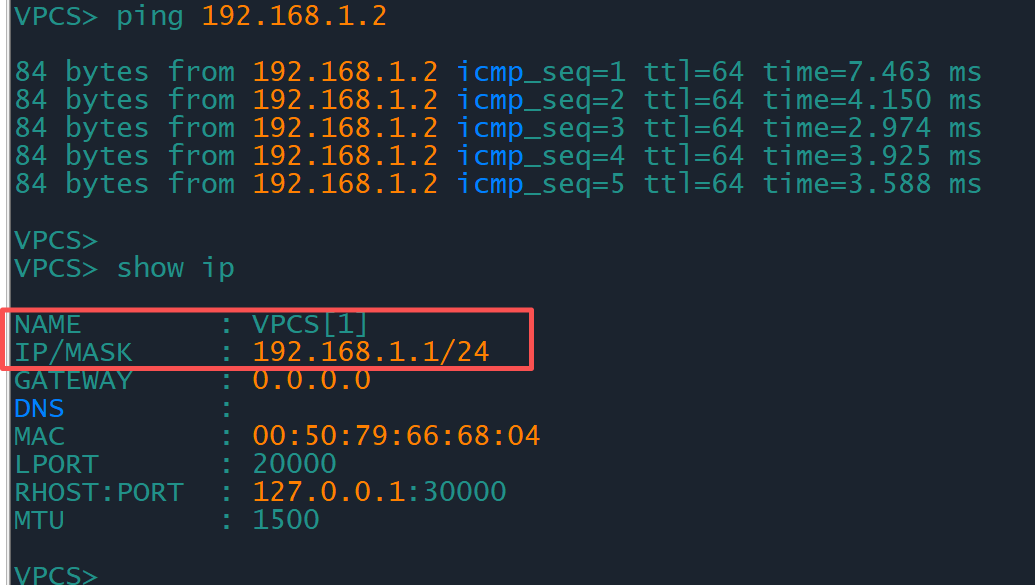

验证通信过程：

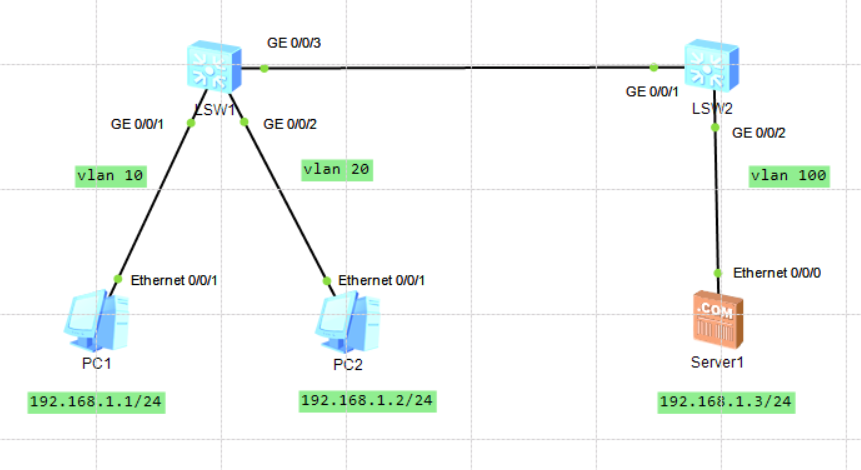

以华为设备为例配置hybrid口进行同VLAN通信：

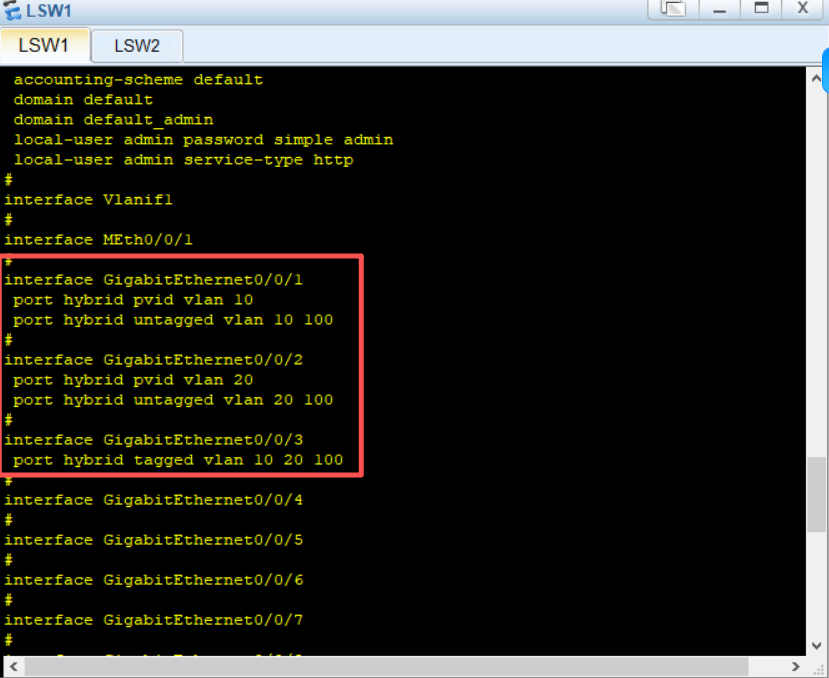

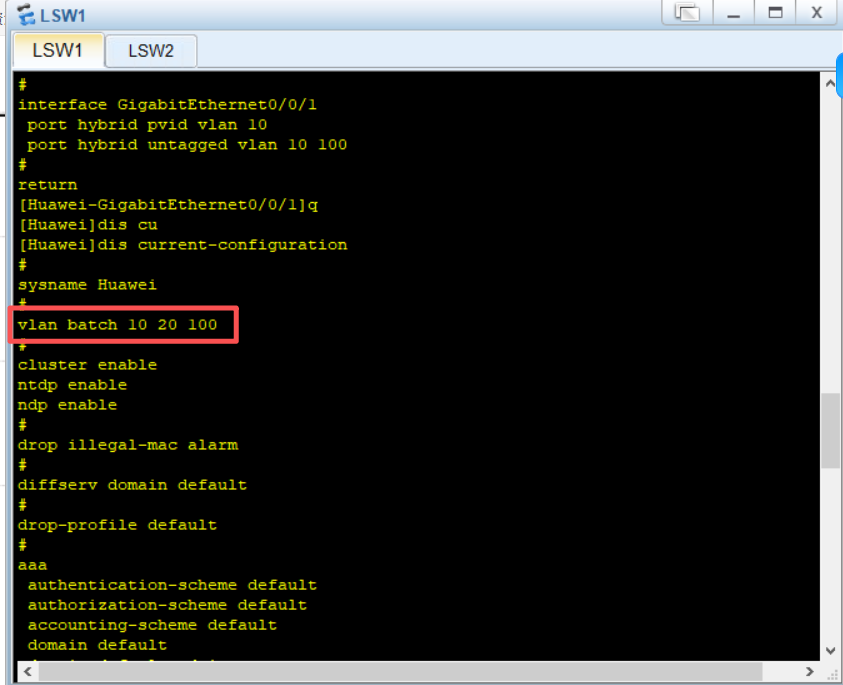

SW1配置如下：

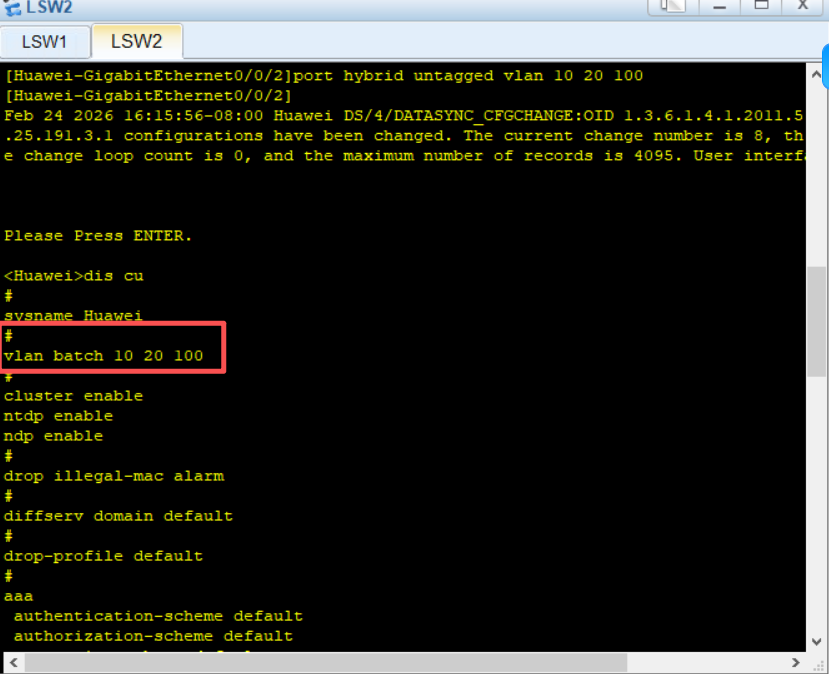

SW2配置如下：

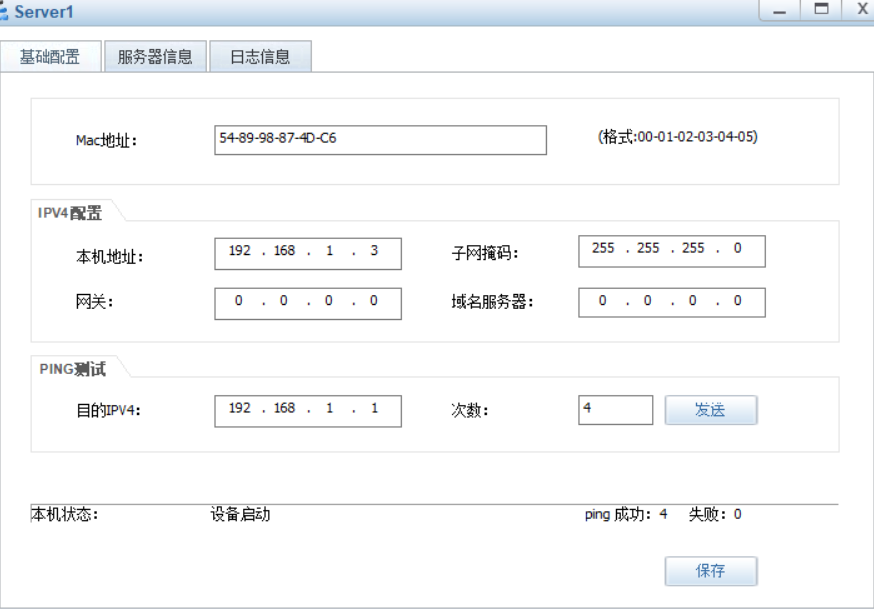

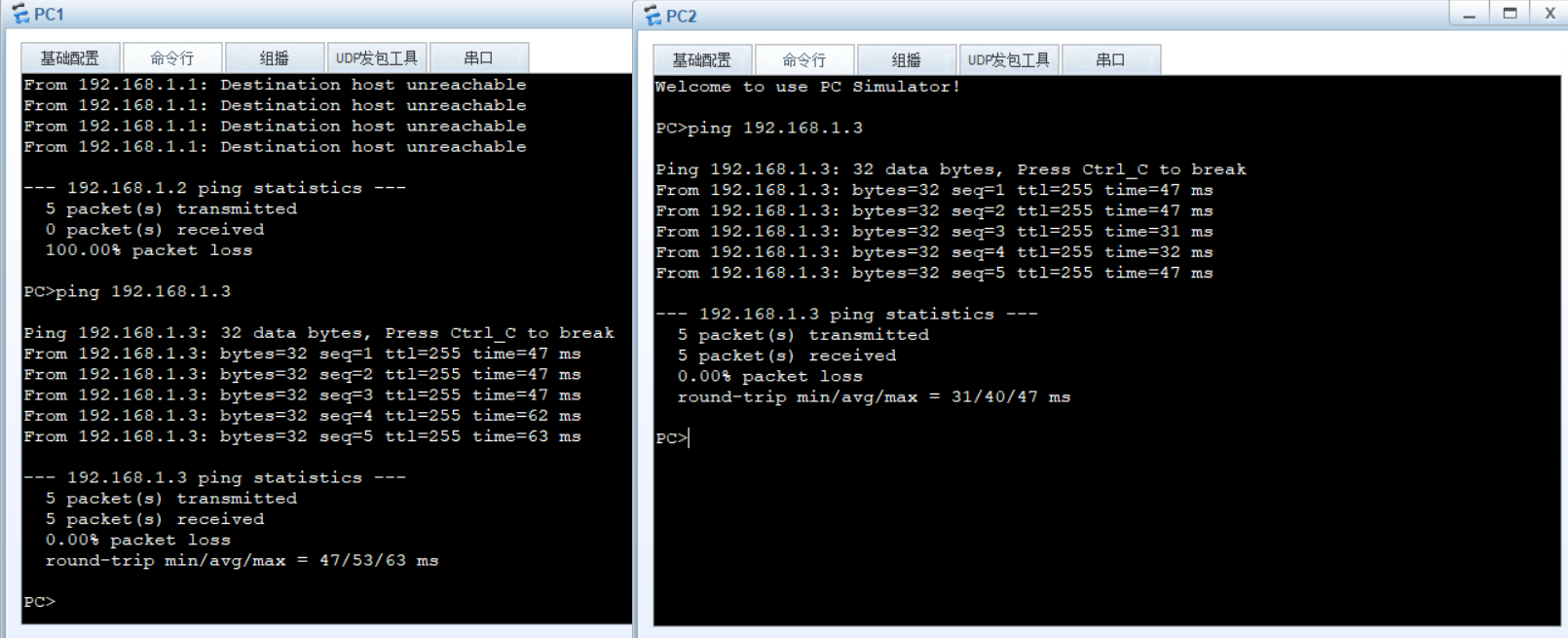

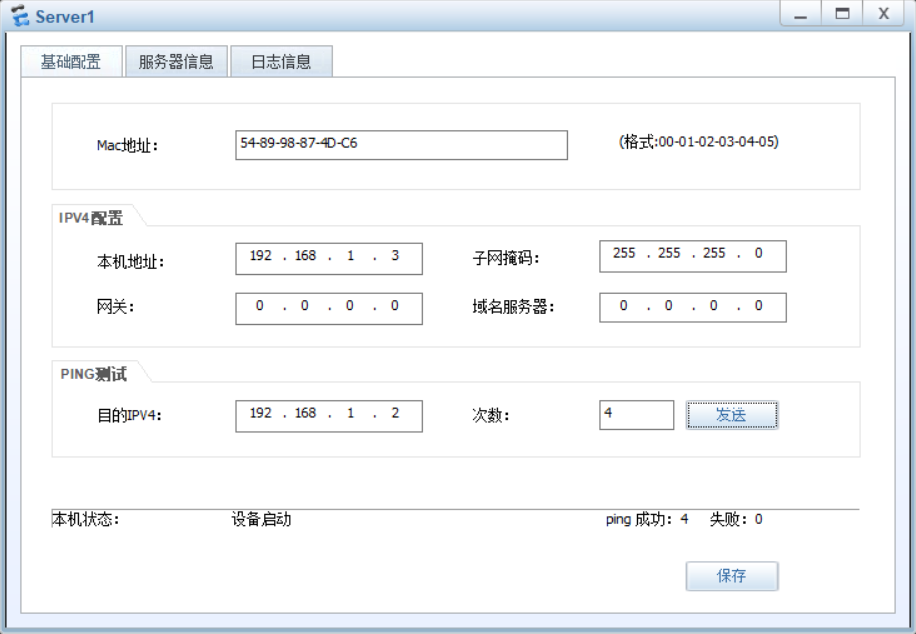

验证：

以上就是三种接口的类型配置举例。需要注意的是在实验完成后需要进行保存，华三和华为虽然关系渊源但其命令也有所差异，大家在不同厂商配置时需要注意命令的不同。
