STM32F103C8T6直流无刷驱动器电路原理图，程序源代码

一、程序概述

本程序基于STM32F103系列微控制器，专为直流无刷电机（BLDC）的霍尔控制设计，是一套完整的底层驱动与控制框架。程序以CMSIS（Cortex Microcontroller Software Interface Standard）为基础，整合了核心寄存器操作、中断管理、时钟配置等底层功能，为BLDC电机的霍尔信号采集、转速控制、转向调节等核心控制逻辑提供稳定可靠的硬件抽象层支持，适用于需要高精度、高稳定性电机控制的场景，如工业自动化设备、智能家电、机器人驱动等。

二、核心模块功能解析

（一）CMSIS核心支持模块

该模块是程序运行的基础，提供了Cortex-M3内核的底层操作接口，屏蔽了不同编译器与硬件细节的差异，确保程序在多种开发环境下的兼容性与可移植性。

1. 内核寄存器操作
   - 栈指针管理：提供getPSP()、setPSP()、getMSP()、setMSP()等函数，分别用于获取和设置进程栈指针（PSP）与主栈指针（MSP）。在BLDC电机控制中，可通过栈指针的灵活配置，为中断服务函数（如霍尔信号中断、定时器中断）分配独立的栈空间，避免栈溢出导致的程序崩溃，保障电机控制逻辑的稳定运行。
   - 中断与异常控制：包含getBASEPRI()、setBASEPRI()、getPRIMASK()、setPRIMASK()等函数，用于管理中断优先级屏蔽。在电机控制过程中，可通过设置BASEPRI寄存器，动态调整中断响应优先级，确保霍尔信号采集、PWM输出等关键中断能优先响应，提升电机控制的实时性。例如，当电机处于高速运转状态时，可提高霍尔信号中断的优先级，避免因中断延迟导致的转速计算误差。
   - 控制寄存器操作：getCONTROL()与setCONTROL()函数用于获取和设置内核控制寄存器，可配置内核的工作模式（如特权模式/用户模式）、栈对齐方式等，为程序提供安全可靠的运行环境。
2. 编译器兼容性适配
   程序针对ARM Compiler（CC_ARM）、IAR Compiler（ICCARM）、GNU Compiler（GNUC）、TASKING Compiler（TASKING）四种主流编译器，分别实现了对应的关键字定义与函数接口。例如，在ARM Compiler中使用asm和inline关键字，在GNU Compiler中使用asm和inline关键字，确保汇编指令与内联函数在不同编译器下均能正确编译执行，极大降低了程序的移植难度。

（二）中断向量表与异常处理模块

中断向量表是程序响应外部事件与内部异常的核心，本程序针对STM32F103系列不同型号的微控制器（如低密度、中密度、高密度等），提供了对应的中断向量表定义，为BLDC电机控制所需的外设中断提供了响应入口。

1. 向量表结构
   向量表起始地址存储主栈指针（initialsp），随后依次存储复位handler、NMIhandler、HardFaulthandler等内核异常处理函数地址，以及外部中断（如霍尔信号对应的EXTI中断、定时器中断、USART中断等）的处理函数地址。例如，在中密度（MD）型号的向量表中，包含了TIM1BRKIRQHandler（TIM1刹车中断）、EXTI95IRQHandler（外部中断线9-5）等与电机控制密切相关的中断入口，为霍尔信号采集、PWM输出保护等功能提供了硬件级的响应支持。
2. 默认异常处理
   程序为未自定义的异常（如NMI、HardFault、BusFault等）提供了默认处理函数，默认实现为无限循环（B .）。在实际的BLDC电机控制项目中，开发者可基于这些默认函数进行扩展，例如在HardFault_handler中添加故障诊断与日志输出功能，当程序出现硬件故障（如内存访问错误、总线错误）时，及时记录故障信息，便于后期调试与问题定位，提升系统的可靠性。

（三）外设寄存器定义模块（stm32f10x.h）

该模块是程序操作STM32F103外设的“桥梁”，通过结构体与宏定义，将微控制器的外设寄存器（如GPIO、RCC、TIM、EXTI等）抽象为易于操作的软件接口，为BLDC电机控制的硬件配置提供了直接支持。

1. 外设结构体定义
   - GPIO结构体：定义了GPIOTypeDef结构体，包含CRL（端口配置低寄存器）、CRH（端口配置高寄存器）、IDR（端口输入数据寄存器）、ODR（端口输出数据寄存器）等成员。在霍尔传感器接口配置中，可通过修改CRL/CRH寄存器，将对应GPIO引脚配置为上拉输入模式，通过IDR寄存器读取霍尔传感器输出的电平信号，判断电机转子位置；同时，可通过ODR或BSRR寄存器控制电机驱动电路的使能引脚，实现电机的启停控制。
   - RCC结构体：RCCTypeDef结构体包含CR（时钟控制寄存器）、CFGR（时钟配置寄存器）、APB2ENR（APB2外设时钟使能寄存器）等成员。在电机控制初始化阶段，需通过该结构体配置系统时钟（如将PLL时钟配置为72MHz），并使能霍尔传感器对应的GPIO端口时钟、定时器时钟、EXTI时钟等。例如，通过RCC->APB2ENR |= RCCAPB2ENRIOPAEN | RCCAPB2ENRAFIOEN，使能GPIOA端口与AFIO（复用功能IO）的时钟，为霍尔信号的外部中断配置提供时钟支持。
   - TIM结构体：TIM_TypeDef结构体涵盖了CR1（控制寄存器1）、CCMR1（捕获/比较模式寄存器1）、CCER（捕获/比较使能寄存器）、ARR（自动重装载寄存器）等成员，是生成PWM信号的核心。在BLDC电机控制中，可配置TIM1为PWM输出模式，通过修改ARR寄存器设置PWM周期，修改CCR1/CCR2/CCR3寄存器调整PWM占空比，从而控制电机的转速与扭矩；同时，可利用TIM的刹车功能（BKIN引脚），在电机出现过流、过压等异常情况时，快速关闭PWM输出，保护电机与驱动电路。
2. 寄存器位定义
   程序为每个外设寄存器的每一位都定义了对应的宏，例如GPIOCRLMODE0（GPIO端口0的模式位）、RCCCRHSEON（外部高速时钟使能位）、TIMCR1CEN（定时器使能位）等。开发者在配置外设时，可直接使用这些宏操作寄存器的特定位，无需手动计算位偏移，降低了代码编写难度与出错概率。例如，通过GPIOA->CRL &= ~GPIOCRLMODE0，可快速将GPIOA端口0的模式位清零，配置为输入模式，操作简洁且易于理解。

（四）系统时钟配置支持

系统时钟是微控制器稳定运行的基础，直接影响电机控制的精度（如PWM频率、霍尔信号采样频率）。本程序通过RCC相关的寄存器定义与宏，支持开发者灵活配置系统时钟源与时钟分频系数。

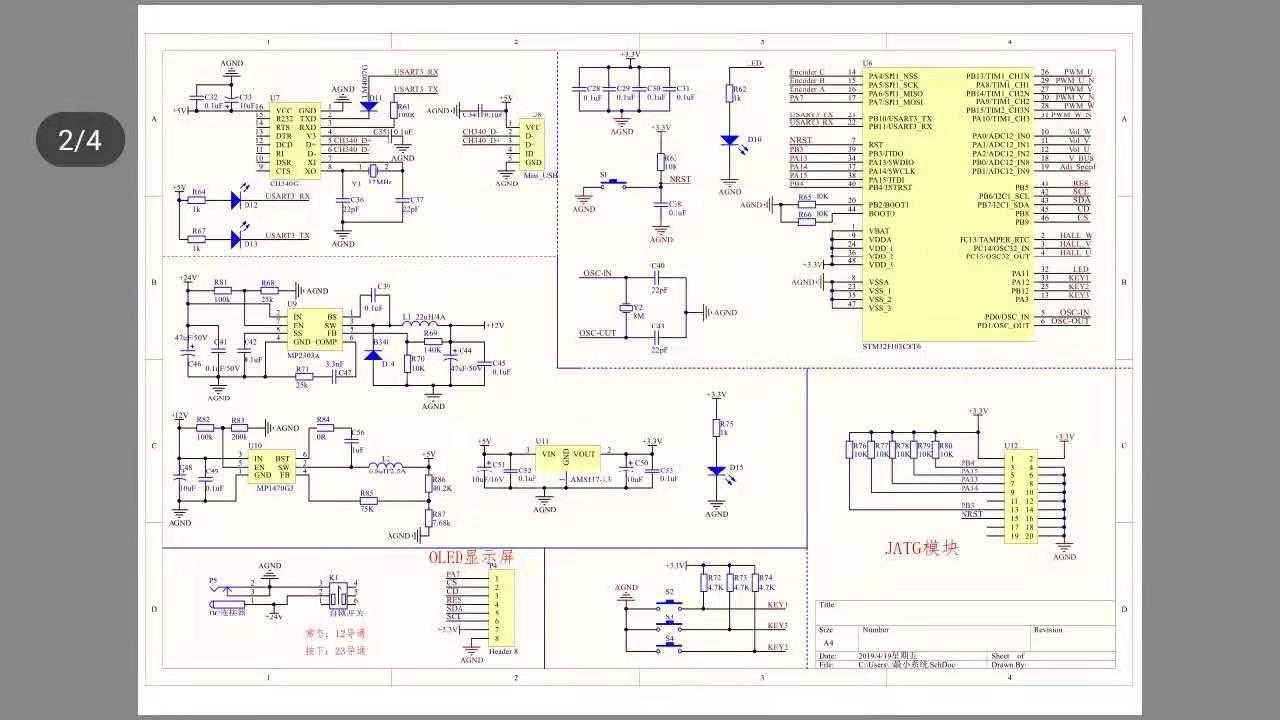

STM32F103C8T6直流无刷驱动器电路原理图，程序源代码

在BLDC电机控制中，通常将系统时钟配置为72MHz（基于外部8MHz晶振，通过PLL倍频9倍得到）。具体配置流程可通过操作RCC结构体实现：首先使能外部高速时钟（HSE）并等待时钟稳定，然后配置PLL时钟源为HSE，设置PLL倍频系数，使能PLL并等待PLL锁定，最后将系统时钟切换为PLL输出。稳定的72MHz系统时钟可确保定时器生成高精度的PWM信号（如10kHz的PWM频率，周期误差仅为0.1μs），同时保证霍尔信号的采样频率满足电机高速运转时的位置检测需求，避免因时钟不稳定导致的电机控制精度下降。

三、BLDC电机控制的底层支撑逻辑

（一）霍尔信号采集的硬件适配

BLDC电机的霍尔控制依赖于霍尔传感器输出的位置信号（通常为3路正交信号），本程序通过以下底层功能为霍尔信号采集提供支持：

1. GPIO配置：通过GPIO结构体将霍尔传感器连接的GPIO引脚配置为上拉输入模式，确保在无信号输入时引脚电平稳定，避免外部干扰导致的误触发。
2. 外部中断配置：利用AFIO结构体（如AFIOEXTICR1~AFIOEXTICR4）将霍尔信号引脚映射到对应的EXTI中断线，并通过EXTI结构体配置中断触发方式（上升沿、下降沿或双边沿触发）。例如，将霍尔信号A、B、C分别映射到EXTI0、EXTI1、EXTI2中断线，配置为双边沿触发，当电机转子转动时，霍尔信号电平变化会触发EXTI中断，在中断服务函数中读取当前霍尔信号状态，计算电机转子位置与转速。
3. 中断优先级配置：通过CMSIS提供的NVIC_SetPriority()函数，设置霍尔信号中断的优先级高于普通外设中断（如USART中断），确保在电机高速运转时，霍尔信号的变化能被及时捕获，避免因中断延迟导致的转子位置计算错误，保障电机的平稳运行。

（二）PWM输出与电机驱动控制

PWM信号是控制BLDC电机转速与扭矩的核心，本程序通过定时器外设的底层支持，实现PWM信号的精准生成与控制：

1. 定时器配置：选择TIM1（高级定时器）作为PWM输出定时器，通过TIM结构体配置定时器工作模式为PWM模式1或模式2，设置自动重装载值（ARR）确定PWM周期，设置捕获/比较寄存器（CCR）确定PWM占空比。例如，当系统时钟为72MHz，定时器分频系数为0时，若ARR设置为7199，则PWM频率为72MHz/(7199+1)=10kHz，满足大多数BLDC电机的驱动需求；通过修改CCR寄存器的值（如3600），可将PWM占空比设置为50%，控制电机的平均电压，实现转速调节。
2. PWM输出使能：通过TIM_CCER寄存器使能定时器的捕获/比较通道输出，将PWM信号输出到电机驱动电路的控制引脚（如IN1、IN2、IN3），配合霍尔信号确定的转子位置，实现电机的换相控制，确保电机持续平稳运转。
3. 刹车保护：利用TIM1的刹车功能（BKIN引脚），通过TIM_BDTR寄存器配置刹车模式（如高电平刹车、低电平刹车），当电机出现过流、过压等异常情况时，外部保护电路会触发刹车信号，TIM1会立即关闭PWM输出，防止电机与驱动电路损坏，提升系统的安全性。

四、程序的扩展性与移植性

1. 硬件兼容性：程序支持STM32F103系列不同密度、不同型号的微控制器（如LD、MD、HD、XL等），通过宏定义（如STM32F10X_MD）区分不同硬件型号，自动适配对应的中断向量表与外设寄存器定义。开发者在更换硬件型号时，只需修改对应的宏定义，无需大量修改代码，极大提升了程序的硬件兼容性。
2. 功能扩展性：程序的核心模块（如CMSIS、中断处理、外设定义）均采用模块化设计，开发者可基于现有模块轻松扩展功能。例如，在电机控制中需要添加转速闭环控制时，可基于现有的定时器与中断功能，添加PID算法实现转速反馈调节；若需要添加上位机通信功能，可利用程序中USART相关的寄存器定义，配置USART外设实现数据收发，扩展便捷且不影响原有核心逻辑。
3. 编译器兼容性：如前文所述，程序针对四种主流编译器进行了适配，开发者可根据项目需求选择合适的开发环境，无需担心编译器差异导致的代码编译问题，降低了项目开发的工具选型限制。

五、总结

本STM32F103_BLDC霍尔控制程序通过模块化的CMSIS核心支持、完善的中断向量表、详细的外设寄存器定义，为BLDC电机控制提供了坚实的底层基础。程序不仅实现了内核操作、中断管理、外设配置等核心底层功能，还具备良好的兼容性与扩展性，能够适配不同硬件型号与开发环境，满足多样化的BLDC电机控制需求。开发者可基于本程序，快速搭建BLDC电机控制系统，聚焦于电机控制算法（如转速闭环控制、换相逻辑优化）的开发，显著缩短项目开发周期，提升产品的稳定性与可靠性。
