🔥 内容介绍

随着科技的不断发展，室内机器人在智能家居、物流仓储、服务行业等领域的应用越来越广泛。在这些应用场景中，机器人需要精确地知道自身位置并构建周围环境的地图，以便高效地完成任务，如自主导航、货物搬运、清洁服务等。同步定位与地图构建（SLAM）技术成为实现这一目标的关键。

超宽带（UWB）雷达具有高精度测距、抗多径干扰能力强等优点，能够在室内环境中有效地检测自然点地标。扩展卡尔曼滤波器（EKF）则是一种广泛应用于非线性系统状态估计的方法，能够处理传感器测量噪声和系统模型不确定性，从而提高机器人定位和地图构建的精度。本文基于 UWB 雷达并结合 EKF 展开研究，旨在实现室内环境自然点地标映射并改善机器人定位，为室内机器人的应用提供更可靠的技术支持。

相关技术原理

1. UWB 雷达工作原理UWB 雷达通过发射和接收超宽带信号来测量目标物体的距离。其发射的信号具有很窄的脉冲宽度（通常在纳秒级）和很宽的带宽（大于 500MHz）。当 UWB 信号遇到室内环境中的物体时，会发生反射，雷达接收反射信号并通过测量信号的飞行时间（Time - of - Flight，TOF）来计算与物体的距离。具体计算公式为 d=c×2TOF，其中 c 是光速。

在室内环境中，UWB 雷达能够检测到各种自然点地标，如墙壁的拐角、柱子的边缘等。这些自然点地标具有独特的反射特性，使得 UWB 雷达可以将它们与周围环境区分开来。相比于其他传感器，UWB 雷达对室内复杂环境的适应性较强，不易受到光照、烟雾等因素的影响，能够提供较为稳定的距离测量数据。2. 扩展卡尔曼滤波器（EKF）原理EKF 主要用于处理非线性系统的状态估计问题。对于一个非线性系统 xk=f(xk−1,uk−1)+wk−1 和测量模型 zk=h(xk)+vk，其中 xk 是系统在 k 时刻的状态，uk−1 是 k−1 时刻的控制输入，wk−1 是过程噪声，zk 是 k 时刻的测量值，h(xk) 是测量函数，vk 是测量噪声。

EKF 的工作过程分为预测和更新两个步骤。在预测步骤中，根据上一时刻的状态估计值 x^k−1∣k−1 和控制输入 uk−1，通过非线性函数 f 预测当前时刻的状态 x^k∣k−1=f(x^k−1∣k−1,uk−1)，同时预测状态协方差 Pk∣k−1=Fk−1Pk−1∣k−1Fk−1T+Qk−1，其中 Fk−1 是状态转移矩阵，Qk−1 是过程噪声协方差。

在更新步骤中，根据测量值 zk 和预测状态 x^k∣k−1，计算卡尔曼增益 Kk=Pk∣k−1HkT(HkPk∣k−1HkT+Rk)−1，其中 Hk 是测量矩阵，Rk 是测量噪声协方差。然后更新状态估计值 x^k∣k=x^k∣k−1+Kk(zk−h(x^k∣k−1)) 和状态协方差 Pk∣k=(I−KkHk)Pk∣k−1。通过不断重复预测和更新步骤，EKF 能够逐渐逼近系统的真实状态，有效处理传感器噪声和系统不确定性。

基于 UWB 雷达与 EKF 的 SLAM 系统构建

1. 系统框架搭建基于 UWB 雷达与 EKF 的 SLAM 系统主要由 UWB 雷达、机器人运动传感器（如编码器、惯性测量单元 IMU）和数据处理单元组成。UWB 雷达负责检测室内自然点地标并提供距离测量数据，机器人运动传感器获取机器人的运动信息（如位移、旋转角度等），数据处理单元将这些数据进行融合处理，实现机器人定位和地图构建。

2. 系统初始化在系统开始运行时，需要对机器人的初始位置进行估计。可以通过手动初始化或者利用一些先验信息（如已知的室内布局信息）来确定机器人的初始位置 x^0∣0 和初始状态协方差 P0∣0。同时，初始化地图，将地图中的自然点地标位置设为未知。

3. 定位与建图过程在机器人运动过程中，UWB 雷达不断检测周围环境中的自然点地标，并获取它们与机器人之间的距离信息。机器人运动传感器实时提供机器人的运动信息，包括平移和旋转。

EKF 首先根据机器人的运动模型和上一时刻的状态估计值进行预测步骤，得到当前时刻机器人位置和地图地标位置的预测值。然后，根据 UWB 雷达测量到的自然点地标距离信息，进行更新步骤。通过将测量值与预测值进行比较，利用卡尔曼增益调整机器人位置和地图地标位置的估计值，从而实现机器人定位和地图构建的迭代优化。

例如，当 UWB 雷达检测到一个新的自然点地标时，EKF 会根据测量距离和机器人当前位置，更新地图中该地标位置的估计值，并同时调整机器人位置的估计值，以确保两者的一致性。随着机器人的不断移动和更多地标被检测到，地图会逐渐完善，机器人的定位也会更加精确。

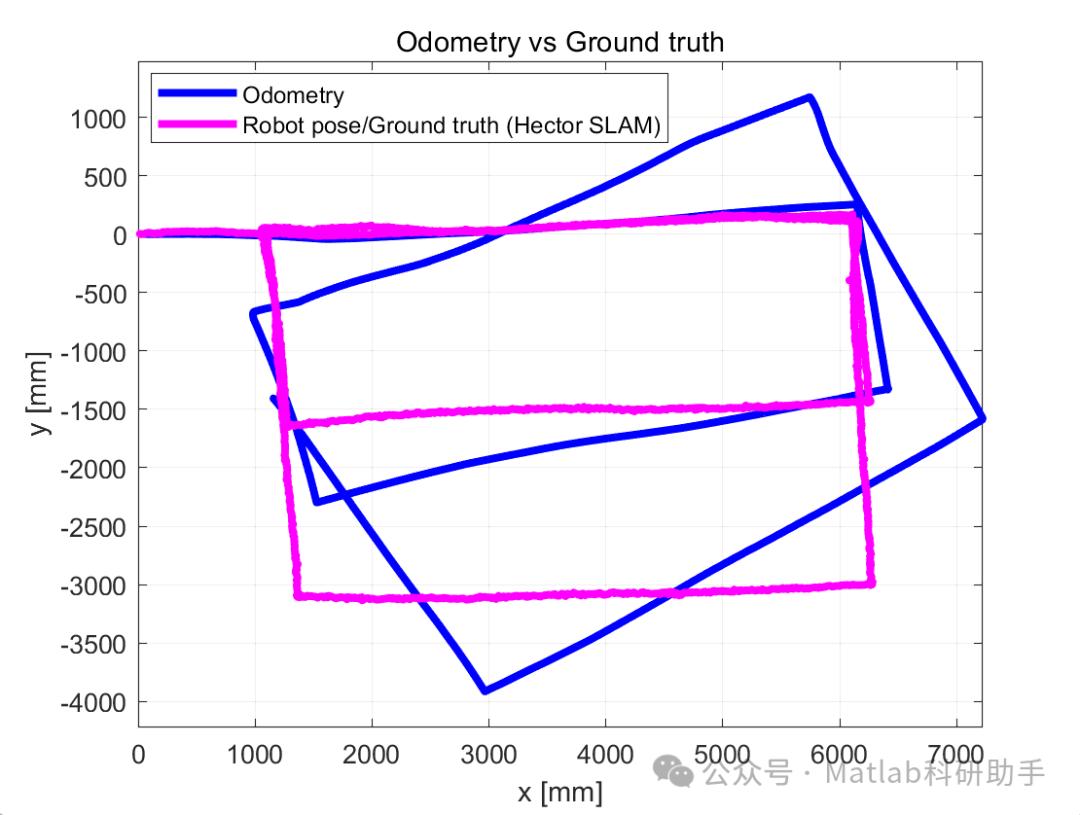

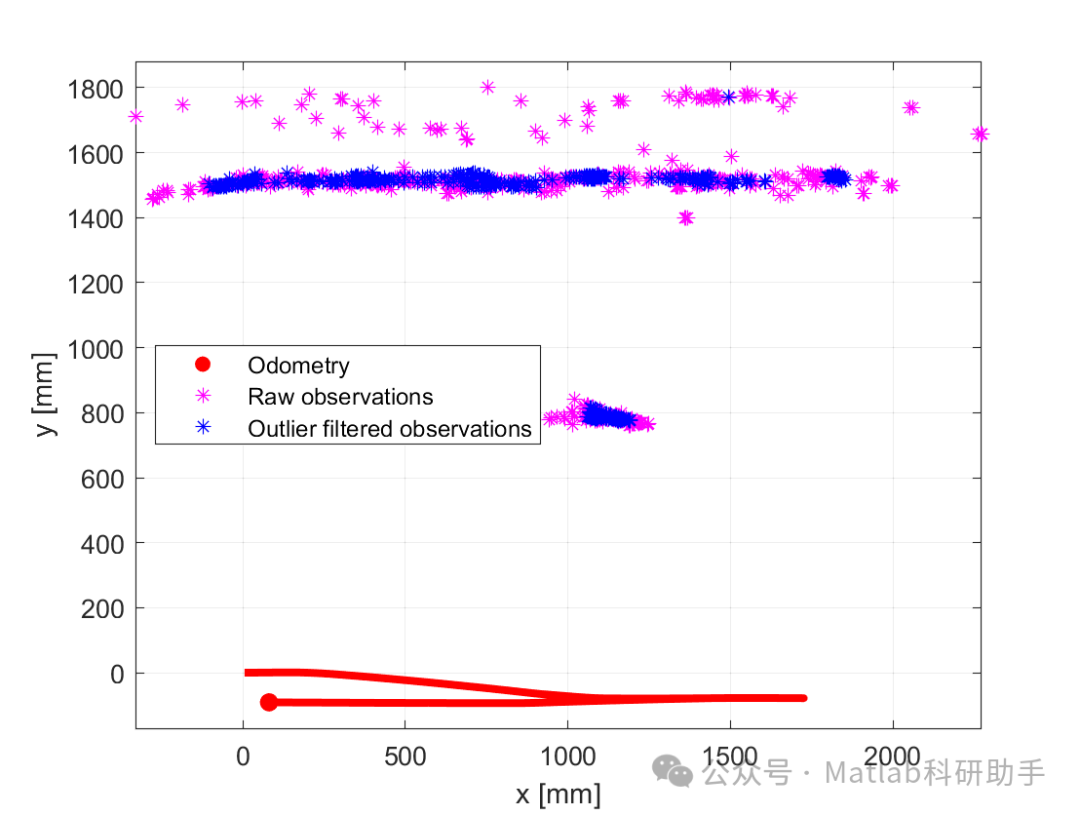

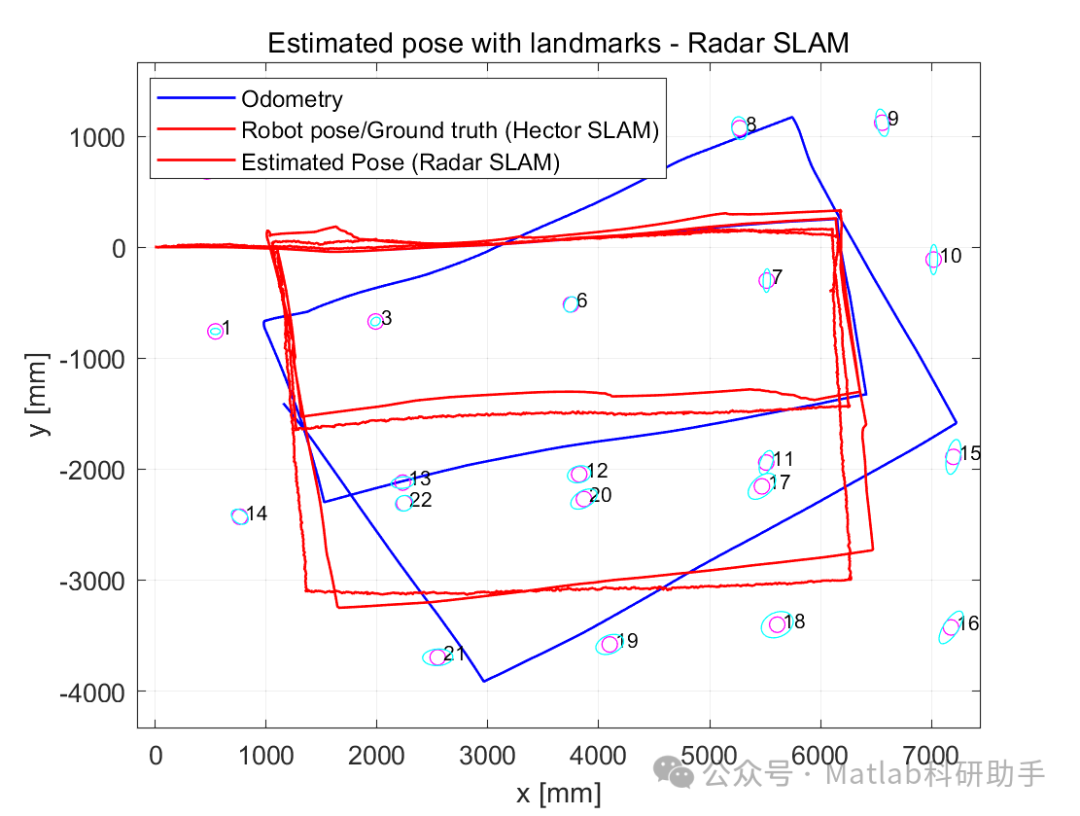

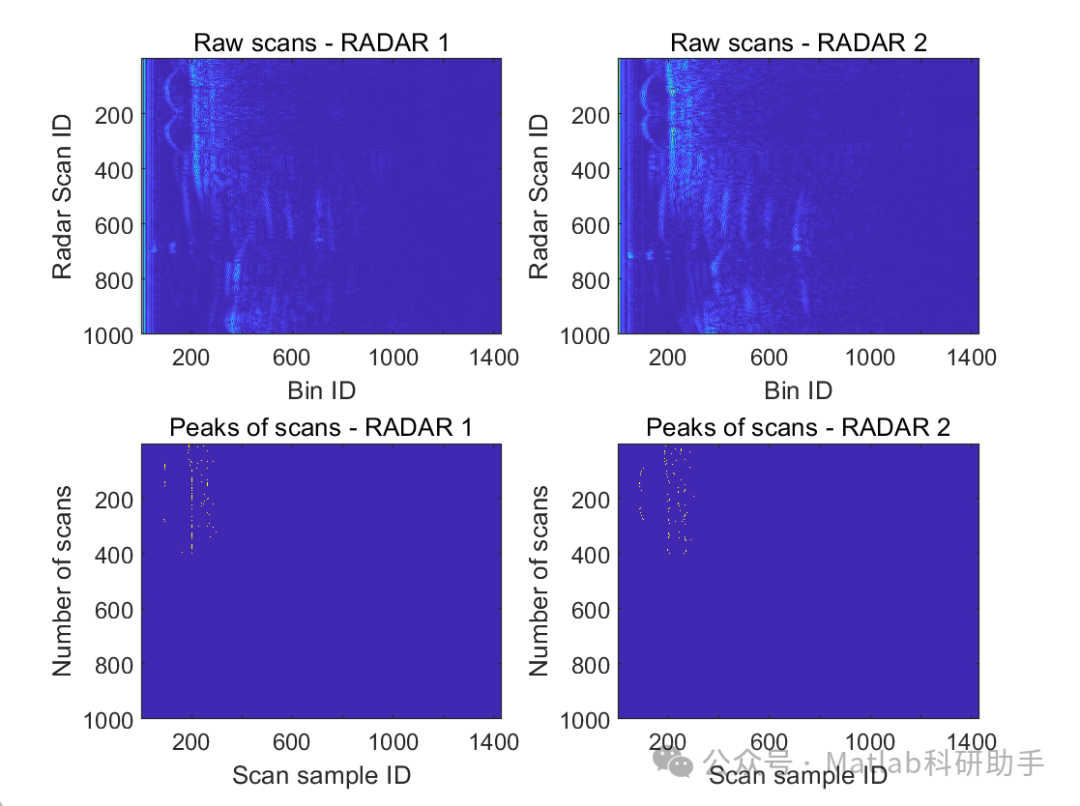

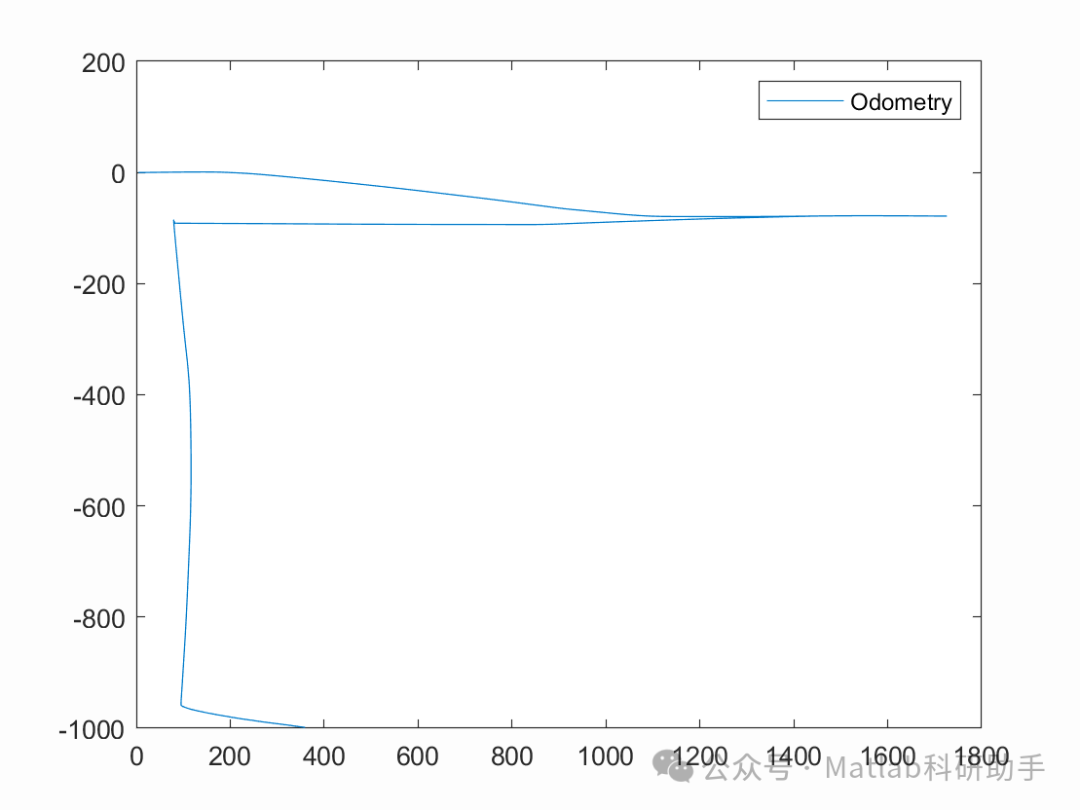

⛳️ 运行结果

🔗 参考文献

[1] 苏翔.基于扩展卡尔曼滤波器的混合TDOA/AOA室内定位技术的研究[J].数字技术与应用, 2013(8):3.DOI:CNKI:SUN:SZJT.0.2013-08-037.

[2] 张恒.基于UWB的室内高精度定位方法研究与应用[D].辽宁工程技术大学,2015.

[3] 刘志强,吕梦强,贺军义,等.基于因子图的视觉与UWB组合定位方法[J].传感器与微系统, 2025, 44(11):137-141.
