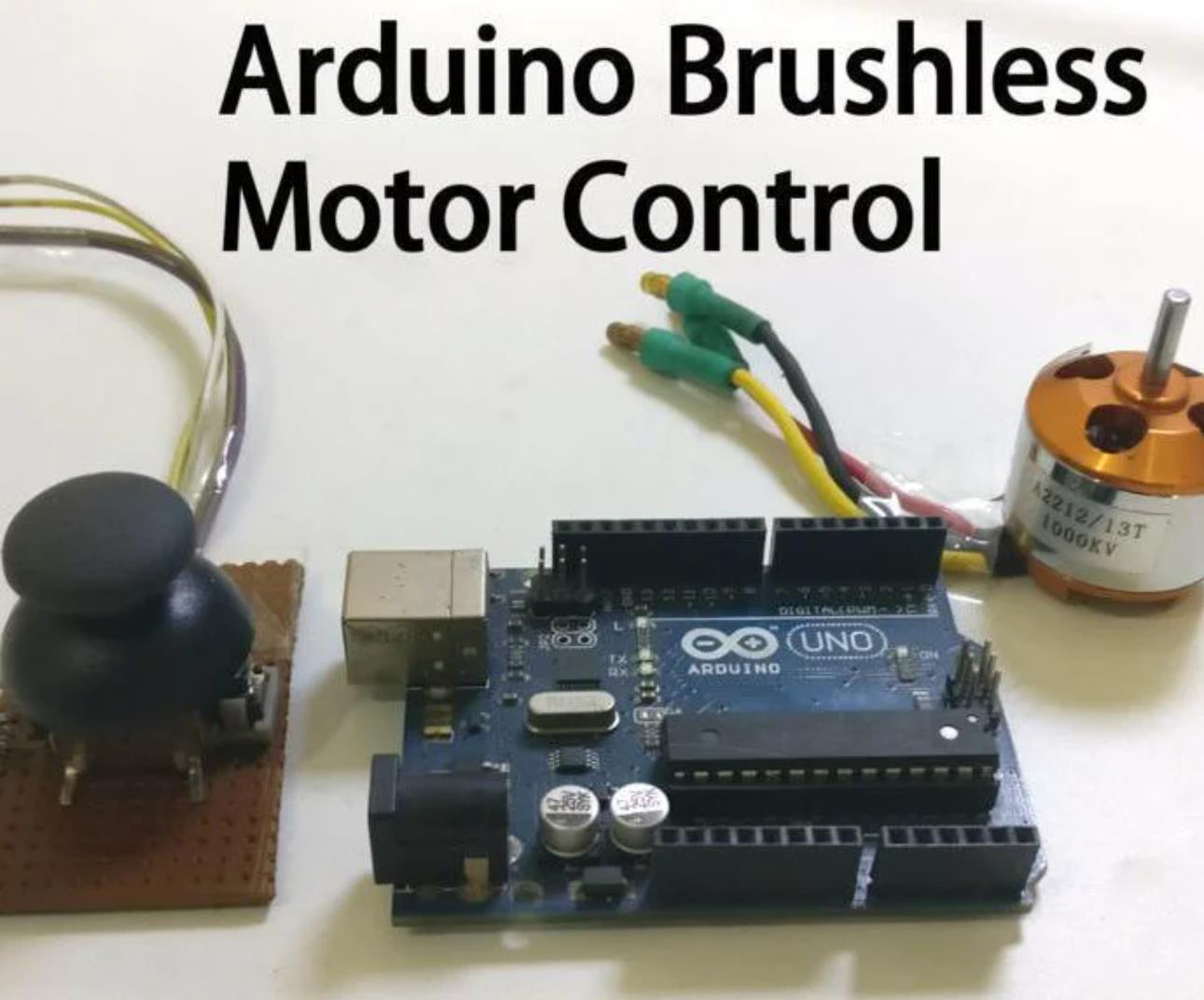

基于 Arduino 的无刷直流电机（BLDC）抗辐射强化型特种机器人，是为应对极端核辐射环境而设计的尖端机电系统。它将嵌入式控制、高可靠性电机驱动与核工程防护技术相结合，旨在替代人类进入高辐射区域执行高风险任务。

☢️ 主要特点
高可靠性 BLDC 驱动系统
BLDC 电机是该机器人在恶劣环境下持续运行的核心动力源，其优势显著。
长寿命与免维护： BLDC 电机采用电子换向，无电刷磨损，从根本上消除了传统有刷电机在长期任务中因电刷损耗导致的故障点，确保了在无法人工干预区域的高可靠性运行。
低电磁噪声： 电机运行时产生的电磁干扰极低，这对于搭载高灵敏度核辐射探测传感器（如盖革-米勒计数管、闪烁体探测器）的机器人至关重要，能有效避免电机噪声对微弱传感信号的干扰，保证监测数据的准确性。
高功率密度： 具备高效率（通常 >85%）和大扭矩输出能力，配合减速器，可确保机器人在废墟、台阶等复杂地形中具备强大的越障和爬坡能力。
多模态辐射感知与三维可视化
该机器人不仅是移动平台，更是辐射环境的“眼睛”和“大脑”。
异构传感器融合： 系统集成多种核辐射传感器，例如使用 GM 计数管进行高灵敏度剂量率监测，同时搭载闪烁体探测器（如 CsI(Tl)）进行能谱分析和核素识别。Arduino 采集并融合这些数据，提供全面的辐射场信息。
辐射场三维可视化： 结合机器人的实时位置信息（通过 UWB、SLAM 或编码器推算），将采集到的辐射剂量数据与三维空间坐标实时关联，构建辐射场热力图，实现辐射分布的直观可视化呈现。
系统级抗辐射加固设计
这是机器人能在强辐射环境下生存并工作的根本保障。
硬件加固： 采用多层级加固技术保护核心电子器件。这包括使用经过筛选的抗辐射元器件、电路板级的屏蔽设计、以及对敏感信号进行冗余和纠错编码。
本体耐受性： 机器人本体材料需选用耐辐射的工程塑料或金属，确保在总剂量超过 1500Gy 的强辐射环境下仍能稳定运行，整机设计兼顾轻量化与高可靠性。

🏭 应用场景
该类机器人主要应用于核工业及相关高辐射风险领域，是实现核设施智能化运维的关键装备：
核设施巡检与维护：
在核电站、核燃料后处理厂等场所，机器人可定期进入反应堆厂房、废液处理车间等高辐射区域，执行设备状态检查、仪表读数识别等巡检任务，大幅降低运维人员的受照剂量。
应急响应与事故勘查：
在发生核事故或放射性物质泄漏的紧急情况下，机器人可快速部署进入事故核心区，进行辐射水平测绘、视频勘察和环境采样，为指挥中心提供关键的现场信息，支持应急决策。
退役拆除与去污作业：
在核设施退役过程中，机器人可进入污染严重的区域，执行远程操作、切割拆除、表面去污等复杂任务，有效隔离人员与放射性危害。
科研与环境监测：
用于模拟深空辐射环境的地面实验，或对核试验场、放射性废物填埋场等进行长期的环境辐射监测。

⚠️ 注意事项
研发此类特种机器人面临极高的技术门槛和工程挑战：
电子元器件的辐射效应防护
总剂量效应： 长期累积的辐射会破坏半导体器件的氧化层，导致参数漂移甚至功能失效。必须选用抗总剂量指标远高于任务需求的元器件，并在电路设计中预留参数裕量。
单粒子效应： 高能粒子撞击可能引发存储单元翻转（SEU）或 latch-up（SEL），导致程序跑飞或硬件损坏。需采用抗辐射加固的微控制器（如基于 ARM Cortex-M7 的耐辐射型号），并在软件中植入看门狗、数据校验和异常恢复机制。
通信链路的可靠性与抗干扰
信号衰减： 辐射环境常伴随复杂的电磁环境，且厚重的屏蔽结构会严重衰减无线信号。需采用多模通信机制，如结合有线（光纤/以太网）、无线（LoRa/4G/5G）和中继通信，确保控制指令和侦察数据的可靠传输。
远程控制延迟： 在长距离或中继通信场景下，必须考虑通信延迟对实时控制的影响，设计相应的预测控制或自主避障算法。
材料与机械结构的耐久性
材料老化： 橡胶密封圈、电缆绝缘层等有机材料在强辐射下易老化、变脆、开裂。必须选用耐辐射等级匹配的特种材料（如氟橡胶、硅橡胶、聚四氟乙烯等）。
机械卡涩： 辐射可能导致润滑剂分解，增加机械摩擦。需选用耐辐射润滑脂或考虑自润滑轴承，并在结构设计上预留因材料膨胀或收缩带来的公差余量。
安全与冗余设计
紧急制动与回收： 必须设计独立于主控系统的硬件紧急制动电路，当检测到辐射超限、通信中断或系统故障时，能立即切断电机动力，防止机器人失控造成二次污染。
去污设计： 机器人在完成任务后可能带有放射性污染，其结构设计应便于进行高压水冲洗或化学去污，且接缝处应尽量减少积尘和藏污的可能。

1、核辐射环境下的轮式机器人运动控制
功能：通过冗余编码器反馈实现抗干扰运动控制，支持手动/自动模式切换。

#include <SimpleFOC.h>
#include <CRC.h> // 用于通信校验

// 抗辐射硬件配置
#define MOTOR_PWM 7
#define ENCODER_A 2
#define ENCODER_B 4
#define RADIATION_THRESHOLD 100 // 辐射剂量阈值（需外接传感器）

// 冗余编码器（主/备）
Encoder encoder_main(ENCODER_A, ENCODER_B);
Encoder encoder_backup(A0, A1); // 备用引脚

// 电机驱动
BLDCMotor motor(MOTOR_PWM);
BLDCDriver3PWM driver(3, 5, 6, 11);

// 通信冗余（双通道发送）
void sendDataWithCRC(float value) {
  uint16_t crc = CRC16::calculate((uint8_t*)&value, sizeof(value));
  Serial.write((uint8_t*)&value, sizeof(value));
  Serial.write((uint8_t*)&crc, sizeof(crc));
  // 可通过光纤模块发送副本
}

void setup() {
  Serial.begin(9600);
  pinMode(LED_BUILTIN, OUTPUT);

  // 初始化编码器（双冗余）
  encoder_main.init();
  encoder_backup.init();

  // 链接电机
  motor.linkDriver(&driver);
  motor.linkSensor(&encoder_main);
  motor.init();
  motor.initFOC();

  // 看门狗初始化（需硬件支持）
  #ifdef WDT_ENABLED
    wdt_enable(WDTO_2S); // 2秒看门狗
  #endif
}

void loop() {
  static float target_speed = 2.0; // rad/s

  // 辐射检测（模拟）
  int radiation = analogRead(A2); // 假设A2接辐射传感器
  if (radiation > RADIATION_THRESHOLD) {
    motor.move(0); // 紧急停止
    digitalWrite(LED_BUILTIN, HIGH);
    while (1); // 锁定系统
  }

  // 编码器冗余校验
  float angle_main = encoder_main.getAngle();
  float angle_backup = encoder_backup.getAngle();
  if (abs(angle_main - angle_backup) > 0.1) {
    // 切换至备用编码器
    motor.linkSensor(&encoder_backup);
  }

  // 速度控制
  motor.move(target_speed);

  // 数据发送（带CRC校验）
  sendDataWithCRC(angle_main);

  #ifdef WDT_ENABLED
    wdt_reset(); // 喂狗
  #endif

  delay(10);
}

2、机械臂关节的抗辐射伺服控制
功能：双MCU热备份控制，主控故障时自动切换至备份。

#include <SimpleFOC.h>

// 双MCU通信引脚（通过光纤或隔离UART）
#define PRIMARY_CTRL_PIN 8
#define BACKUP_CTRL_PIN 9

// 关节1配置
BLDCMotor motor1(7);
BLDCDriver3PWM driver1(3, 5, 6, 11);
Encoder encoder1(2, 4);

// 关节2配置（备份MCU控制）
BLDCMotor motor2(8);
BLDCDriver3PWM driver2(9, 10, 12, 13);
Encoder encoder2(A0, A1);

// 故障检测标志
volatile bool primary_fault = false;

void setup() {
  Serial.begin(9600);
  pinMode(PRIMARY_CTRL_PIN, INPUT_PULLUP);
  pinMode(BACKUP_CTRL_PIN, OUTPUT);

  // 主MCU初始化
  if (digitalRead(PRIMARY_CTRL_PIN) == HIGH) {
    // 正常模式（主控）
    encoder1.init();
    motor1.linkDriver(&driver1); motor1.linkSensor(&encoder1);
    motor1.init(); motor1.initFOC();

    // 启动备份MCU
    digitalWrite(BACKUP_CTRL_PIN, HIGH);
  } else {
    // 备份模式
    encoder2.init();
    motor2.linkDriver(&driver2); motor2.linkSensor(&encoder2);
    motor2.init(); motor2.initFOC();
    primary_fault = true;
  }
}

void loop() {
  static float target_angle = 90.0;

  if (!primary_fault) {
    // 主控逻辑
    float error = target_angle - encoder1.getAngle() * 180 / PI;
    motor1.move(error * 0.5); // P控制

    // 检测主控故障（如通信中断）
    if (millis() > 5000 && !backupReady()) {
      primary_fault = true;
      digitalWrite(BACKUP_CTRL_PIN, LOW); // 关闭备份MCU电源
    }
  } else {
    // 备份控逻辑
    float error = target_angle - encoder2.getAngle() * 180 / PI;
    motor2.move(error * 0.5);
  }
}

bool backupReady() {
  return digitalRead(PRIMARY_CTRL_PIN) == LOW; // 假设备份MCU会拉低此引脚
}

3、核废料抓取机器人的力矩与位置混合控制
功能：通过电流环实现抗辐射干扰的力矩控制，结合位置闭环。

#include <SimpleFOC.h>

// 硬件配置
#define MOTOR_PWM 7
#define HALL_A 2
#define HALL_B 3
#define HALL_C 4
#define CURRENT_SENSOR A0

// 电机与驱动
BLDCMotor motor(MOTOR_PWM);
BLDCDriver3PWM driver(5, 6, 9, 10);
InlineCurrentSense current_sense(A0, A1, A2); // 三相电流检测

// 控制参数
float target_position = 1.57; // rad
float target_torque = 0.2;    // Nm
float Kp_pos = 0.8, Ki_pos = 0.1;
float Kp_torque = 1.2;

void setup() {
  Serial.begin(9600);

  // 初始化霍尔传感器（抗辐射优于编码器）
  motor.linkSensor(new HallSensor(HALL_A, HALL_B, HALL_C));
  motor.sensor->init();

  // 初始化电流检测
  current_sense.init();
  motor.linkCurrentSense(&current_sense);

  // 链接驱动器
  motor.linkDriver(&driver);
  motor.init();
  motor.initFOC();

  // 设置混合控制模式
  motor.controller = MotionControlType::torque; // 主模式为力矩
}

void loop() {
  // 位置环（外环）
  float position_error = target_position - motor.sensor->getAngle();
  float torque_offset = Kp_pos * position_error + Ki_pos * integral(position_error);

  // 力矩环（内环）
  float current_torque = current_sense.getPhaseCurrents().c; // 简化处理
  float torque_error = (target_torque + torque_offset) - current_torque;
  float voltage = Kp_torque * torque_error;

  // 执行控制
  motor.move(voltage);

  // 辐射监测（模拟）
  if (analogRead(A3) > 500) { // 假设A3接辐射传感器
    motor.setPhaseVoltage(0, 0, 0); // 强制断电
    while (1);
  }

  delay(5);
}

// 简化的积分函数（实际建议用库函数）
float integral(float error) {
  static float sum = 0;
  sum += error * 0.005; // 假设循环周期5ms
  return sum;
}

要点解读
抗辐射硬件选型
MCU：选择抗辐射加固型号（如TI的RM系列、Microchip的RA4M2）。
传感器：优先使用霍尔效应传感器（抗辐射优于编码器）。
通信：光纤或差分信号（如RS485）替代普通UART。
冗余设计策略
传感器冗余：双编码器/霍尔传感器交叉校验（案例1）。
控制冗余：双MCU热备份（案例2），通过硬件看门狗和心跳包检测故障。
抗干扰通信技术
CRC校验：所有通信数据附加CRC-16校验（案例1）。
低频通信：避免高频信号被辐射干扰（如LoRa 433MHz）。
力矩控制的重要性
在辐射环境中，位置控制可能因信号干扰失效，力矩控制（案例3）通过电流环直接响应负载变化，更鲁棒。
紧急安全机制
辐射锁死：检测到超阈值辐射时立即断电（案例1/3）。
硬件看门狗：防止软件死循环（案例1/2）。
物理冗余：机械限位开关作为最后防线。

4、自主避障式辐射侦察机器人
场景定位：核事故应急响应场景，机器人需深入高辐射区域，实时监测辐射剂量并自主规避障碍物，为后续救援提供辐射分布数据与现场画面，替代人工完成高危侦察任务。

核心逻辑：整合辐射探测、障碍物检测与BLDC电机闭环控制，通过多模态数据决策，实现“辐射超标报警+自主避障+稳定巡航”的一体化功能，确保在通信可能中断的极端环境下独立作业。

#include<PID_v1.h>
#include<RadiationSensor.h>
#include<Servo.h>

// 硬件配置
BLDCMotor leftMotor(AIN2,AIN1,BIN1);  // 左轮H桥驱动
BLDCMotor rightMotor(BIN2,BIN1,AIN1);  // 右轮驱动（需根据实际接线调整）
RadiationSensorgeigerCounter(A0);       // 盖革计数器接口
Servo panServo;                         // 云台水平旋转舵机

// PID控制变量
double error=0,lastError=0;
const double Kp=0.8,Ki=0.1,Kd=0.05;
double motorPower=0;

void setup(){
    pinMode(LED_BUILTIN,OUTPUT);
    panServo.attach(9);
    delay(1000);  // 传感器初始化时间
}

void loop(){
    float radiation=geigerCounter.readCPM();
    bool obstacle=digitalRead(7)==HIGH;  // 超声波/红外测距模块

    if(radiation>100){  // 阈值报警（单位μSv/h）
        blinkAlert();
        sendDataToBase(radiation);
    }
    if(obstacle){
        avoidObstacle();
    }else{
        cruiseMode();
    }
    updateMotors();
    delay(50);  // 控制周期50ms
}

void cruiseMode(){
    // 基于PID保持直线行驶
    double target=0;  // 设定航向角偏差
    error=getCompassHeading()-target;
    motorPower=Kp*error+Ki*integral+Kd*(error-lastError);
    lastError=error;
}

5、分布式节点协同探测系统
场景定位：核设施日常巡检场景，多台机器人组成分布式探测网络，协同构建辐射场热力图，覆盖大面积高辐射区域，提升辐射监测的效率与覆盖范围，避免单台机器人作业效率低的问题。

核心逻辑：通过无线通信实现多机器人节点的组网，各节点基于轮速编码器与IMU推算自身位姿，采集辐射数据后上传至主控端，主控端融合多节点数据生成辐射热力图，实现分布式协同作业与数据共享。

#include<NRF24L01.h>
#include<QuadratureEncoder.h>

// 组网参数
#define NODE_ID 0xAB
NRF24 radio(10,11);  // CE, CSN引脚

// 运动学模型
struct Odom{
    float x=0,y=0,theta=0;
}position;
QuadratureEncoder leftEnc(2,3),rightEnc(4,5);

void setup(){
    radio.begin();
    radio.openWritingPipe(NODE_ID);
}

void loop(){
    static float map[10][10];  // 二维辐射地图缓存

    // 里程计更新
    int lcnt=leftEnc.read(),rcnt=rightEnc.read();
    float dl=lcnt*ENC_TICK,dr=rcnt*ENC_TICK;
    float dtheta=(dr-dl)/WHEELBASE;
    position.theta+=dtheta;
    position.x+=cos(position.theta)*(dl+dr)/2;
    position.y+=sin(position.theta)*(dl+dr)/2;

    // 采样当前点辐射值
    float radVal=readRadiation();
    map[floor(position.x)][floor(position.y)]=max(map[...],radVal);

    // 广播本节点数据至主控端
    struct NodeDatapacket={pos:position,rad:radVal};
    radio.write(&packet,sizeof(packet));

    moveForward(0.5);  // 低速巡航
}

6、抗辐射强化型应急响应机器人
场景定位：核设施退役或极端事故场景，机器人需在高剂量辐射、强电磁干扰、机械结构可能受损的极端环境下运行，执行辐射扫描、污染分析与应急处置任务，具备极强的生存能力与故障应对能力。

核心逻辑：采用硬件加固与软件冗余设计，通过硬件看门狗、双CPU交叉验证、辐射耐受器件筛选等措施，提升系统在极端环境下的生存能力；同时预设多种应急场景预案，在系统故障或环境突变时自动触发应急处理，保障任务安全执行。

#include<HardenedElectronics.h>
#include<WatchdogTimer.h>

// 加固型硬件抽象层
HardenedDigitalIO shieldPins[8];  // 防浪涌IO扩展芯片
Watchdog wdt;                    // 硬件看门狗

void setup(){
    wdt.enable(WDTO_8S);  // 启用8秒超时复位
    shieldPins[0].setInterrupt(RISING);  // 上升沿触发中断
}

void loop(){
    wdt.reset();  // 定期喂狗

    // 极端环境生存逻辑
    if(getSupplyVoltage()<6.5V){
        enterLowPowerMode();  // 切断非核心负载
        deployParachute();     // 启动降落伞减缓坠落
    }

    performRadiationScan();  // 步进电机带动探头扫描
    analyzeContamination();  // AI模型识别放射性尘埃类型

    // 应急处理流程
    if(checkSystemIntegrity()!=OK){
        flashEmergencyLights();
        broadcastDistressSignal();
        while(true);  // 死机冻结等待人工干预
    }
}

要点解读
元器件的辐射耐受与加固设计：抗辐射机器人的核心前提是硬件在高辐射环境下的生存能力，需优先选用耐辐射等级达100krad以上的工业级器件，避免高能粒子导致的单粒子翻转或总剂量损伤。同时，通过铅板屏蔽罩、减震结构等物理防护措施，应对γ射线冲击，减少辐射对核心电路的直接损伤，这是系统稳定运行的基础。

硬件与软件的双重冗余机制：为应对极端环境下的单点故障，需采用冗余设计理念。硬件层面可采用双CPU架构实现交叉验证，实时比对两套系统的运行数据，防止单一控制器失效导致系统瘫痪；软件层面则需集成硬件看门狗，定期检测系统运行状态，一旦程序跑飞或系统卡顿，自动触发复位，同时配合数据校验机制，确保传输与存储数据的准确性，提升系统容错能力。

电源系统的隔离与稳定性保障：BLDC电机在启动和负载突变时会产生大电流冲击，易导致Arduino逻辑电路电压跌落复位，因此必须采用独立的电源系统，将电机驱动电源与逻辑控制电源物理隔离，避免电流尖峰干扰核心控制电路。同时，使用高性能LDO或DC-DC模块为逻辑电路供电，并在电源入口加入大容量电容吸收电流尖峰，确保供电电压稳定，防止因电源问题导致的系统失控。

多模态传感器融合与智能决策：极端环境下单一传感器易受干扰或失效，需通过多模态传感器融合提升决策可靠性。例如结合辐射传感器、超声波/红外传感器、磁力计等，实现“辐射监测+避障+导航”的多维度感知。通过多源数据融合与智能决策算法，动态切换机器人行为模式，如辐射超标时触发报警并回传数据，遇到障碍物时自主规划避障路径，确保在复杂环境下的作业能力。

应急处置与失效保护体系：极端环境下系统故障风险高，需建立完善的应急处置与失效保护机制。一方面预设多种灾难场景下的逃生路线数据库，如电压过低时切断非核心负载、启动应急降落伞等；另一方面设计可靠的紧急停止与故障自检机制，当系统完整性检测失败时，自动触发声光报警、广播求救信号，并冻结系统等待人工干预，同时在通信中断时自动启动预编程避难路径，避免机器人失控造成二次危害，保障任务安全与设备可控。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
