在自动化生产领域，四轴码垛机器人可谓是“明星选手”。要深入了解其运动特性，运动学正逆解的推导是关键一环，今天咱就来好好唠唠。

一、dh 坐标系建立与 dh 参数表

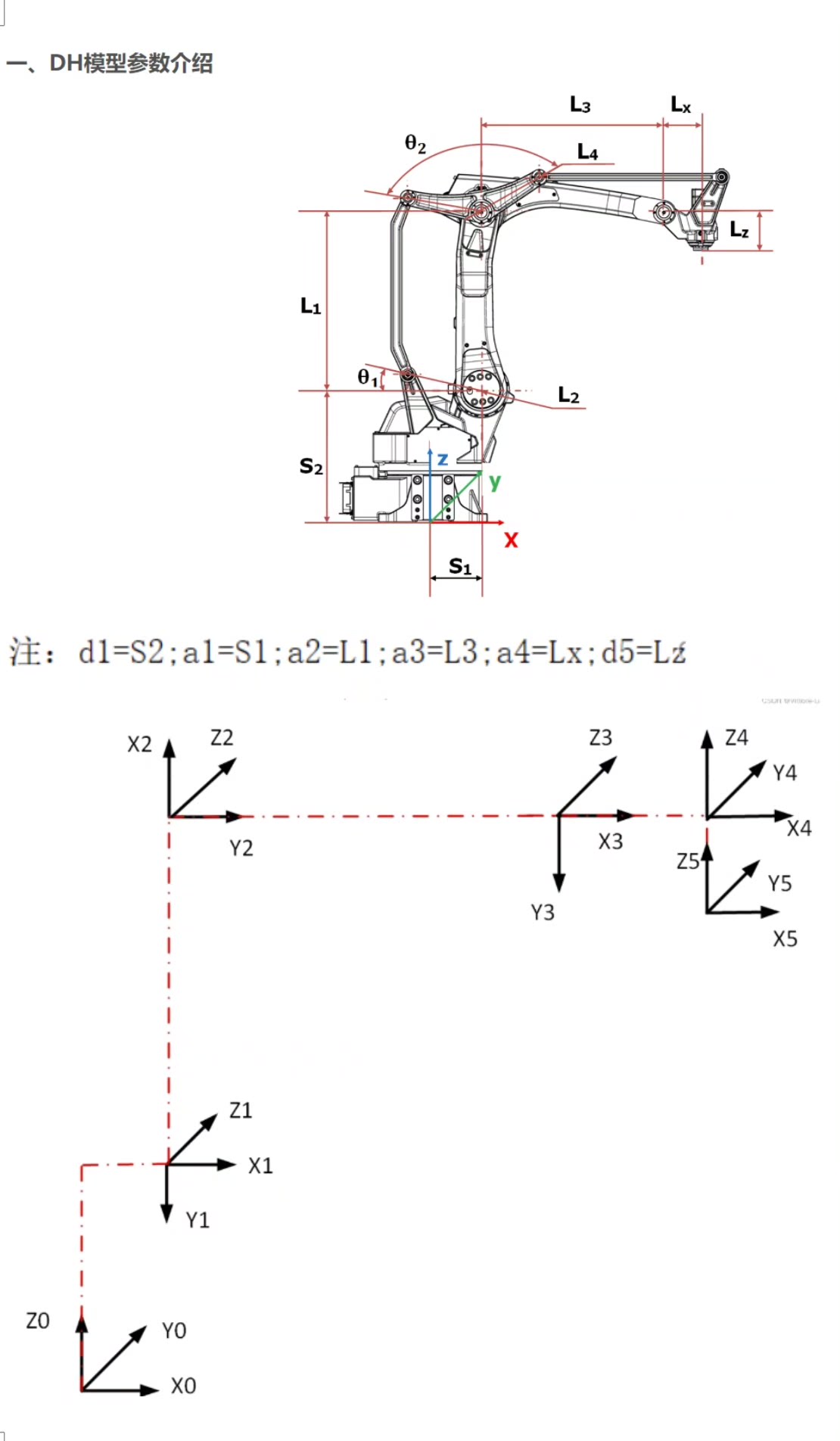

dh 坐标系建立

为了准确描述四轴码垛机器人各关节的运动关系，我们得先建立 dh 坐标系。简单来说，每个关节都对应一个坐标系。想象一下，机器人就像一个灵活的舞者，每个关节就是舞者身体的不同部位，而坐标系就是为了精确记录这些部位的运动轨迹而设定的“舞台坐标”。

一般的建立原则是：沿着关节轴方向为 \(z\) 轴，从一个关节的 \(z\) 轴到下一个关节 \(z\) 轴做公垂线，公垂线方向就是 \(x\) 轴，再根据右手定则确定 \(y\) 轴。以四轴码垛机器人为例，从基座开始，依次为每个关节搭建这样的坐标系，就如同给机器人绘制了一张专属的“运动地图”。

dh 参数表

建立好坐标系后，我们就需要通过 dh 参数表来描述机器人各关节的特征了。dh 参数主要有四个：连杆长度 \(a\)、连杆扭角 \(\alpha\)、关节偏距 \(d\) 和关节角 \(\theta\)。

关节	\(a\)	\(\alpha\)	\(d\)	\(\theta\)
1	\(a_1\)	\(\alpha_1\)	\(d_1\)	\(\theta_1\)
2	\(a_2\)	\(\alpha_2\)	\(d_2\)	\(\theta_2\)
3	\(a_3\)	\(\alpha_3\)	\(d_3\)	\(\theta_3\)
4	\(a_4\)	\(\alpha_4\)	\(d_4\)	\(\theta_4\)

这些参数可不是随意设定的，它们是机器人运动学的“密码”。比如连杆长度 \(a\) 决定了相邻关节间的距离，关节角 \(\theta\) 则表示关节的转动角度，不同的参数组合决定了机器人不同的运动姿态。

二、运动学正解推导过程

运动学正解，就是已知机器人各关节的角度，求末端执行器在空间中的位置和姿态。这就好比我们告诉机器人每个关节该怎么动，然后想知道它的“手”会到达哪里。

从数学角度看，我们通过齐次变换矩阵来实现这个过程。对于相邻两个关节坐标系 \(i - 1\) 和 \(i\)，它们之间的齐次变换矩阵 \(T_{i - 1}^i\) 可以表示为：

\[ T_{i - 1}^i=\begin{bmatrix}

\cos\thetai & -\sin\thetai\cos\alphai & \sin\thetai\sin\alphai & ai\cos\theta_i \\

\sin\thetai & \cos\thetai\cos\alphai & -\cos\thetai\sin\alphai & ai\sin\theta_i \\

0 & \sin\alphai & \cos\alphai & d_i \\

0 & 0 & 0 & 1

\end{bmatrix} \]

那么对于四轴码垛机器人，从基座坐标系（0 坐标系）到末端执行器坐标系（4 坐标系）的总变换矩阵 \(T_0^4\) 就是：

\[ T0^4 = T0^1T1^2T2^3T_3^4 \]

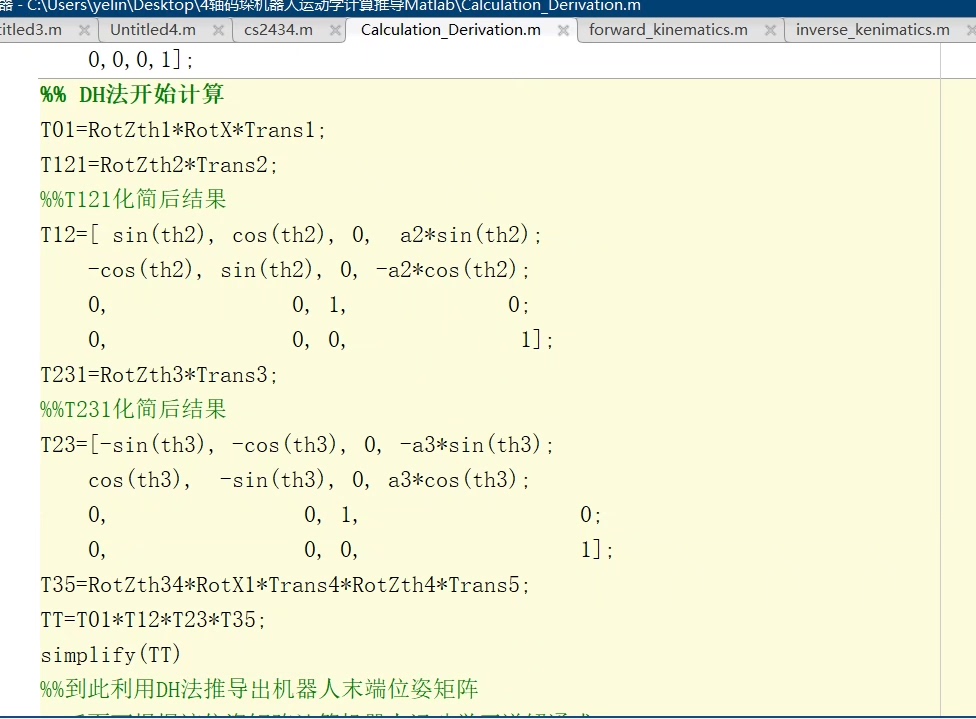

在 Matlab 中，我们可以这样实现正解的计算：

% 定义 dh 参数
a1 = 1; % 假设的连杆长度
alpha1 = pi/2; % 假设的连杆扭角
d1 = 0; % 假设的关节偏距
theta1 = pi/4; % 假设的关节角

a2 = 1;
alpha2 = 0;
d2 = 0;
theta2 = pi/4;

a3 = 1;
alpha3 = 0;
d3 = 0;
theta3 = pi/4;

a4 = 1;
alpha4 = 0;
d4 = 0;
theta4 = pi/4;

% 计算齐次变换矩阵
T01 = [cos(theta1) -sin(theta1)*cos(alpha1) sin(theta1)*sin(alpha1) a1*cos(theta1);
       sin(theta1) cos(theta1)*cos(alpha1) -cos(theta1)*sin(alpha1) a1*sin(theta1);
       0 sin(alpha1) cos(alpha1) d1;
       0 0 0 1];

T12 = [cos(theta2) -sin(theta2)*cos(alpha2) sin(theta2)*sin(alpha2) a2*cos(theta2);
       sin(theta2) cos(theta2)*cos(alpha2) -cos(theta2)*sin(alpha2) a2*sin(theta2);
       0 sin(alpha2) cos(alpha2) d2;
       0 0 0 1];

T23 = [cos(theta3) -sin(theta3)*cos(alpha3) sin(theta3)*sin(alpha3) a3*cos(theta3);
       sin(theta3) cos(theta3)*cos(alpha3) -cos(theta3)*sin(alpha3) a3*sin(theta3);
       0 sin(alpha3) cos(alpha3) d3;
       0 0 0 1];

T34 = [cos(theta4) -sin(theta4)*cos(alpha4) sin(theta4)*sin(alpha4) a4*cos(theta4);
       sin(theta4) cos(theta4)*cos(alpha4) -cos(theta4)*sin(alpha4) a4*sin(theta4);
       0 sin(alpha4) cos(alpha4) d4;
       0 0 0 1];

T04 = T01*T12*T23*T34;
% T04 就是末端执行器相对于基座坐标系的位姿矩阵

这段代码通过依次定义每个关节的 dh 参数，然后计算相邻关节间的齐次变换矩阵，最后将它们相乘得到末端执行器的位姿矩阵，直观地展示了正解的计算过程。

三、运动学逆解推导过程

逆解则是正解的“反操作”，已知末端执行器的位置和姿态，求各关节的角度。这就像我们希望机器人的“手”到达某个特定位置，然后要算出每个关节该转动多少角度才能实现。

逆解的推导相对复杂一些，一般需要根据正解的结果和几何关系来求解。以四轴码垛机器人为例，我们通常会利用一些几何约束和三角函数关系来解出各个关节角。

假设已知末端执行器的位姿矩阵 \(T0^4\)，我们可以通过对矩阵元素的分析来求解关节角。比如，根据 \(T0^4\) 中的某些元素关系，可以先解出 \(\theta_1\)：

\[ \theta1 = \arctan2(T{04}(2, 4), T_{04}(1, 4)) \]

四轴码垛机器人 matlab运动学正逆解推导过程 正逆解推导后的结果通式 模型参数说明 dh坐标系建立 dh参数表

然后再逐步求解其他关节角 \(\theta2\)、\(\theta3\) 和 \(\theta_4\)。这里涉及到一些复杂的三角运算和几何推导，就不详细展开了。

在 Matlab 中，逆解的实现可能会用到数值解法，比如牛顿 - 拉夫逊法。以下是一个简单的示意代码（实际应用中可能需要更完善的处理）：

% 假设已知末端执行器的位姿矩阵 T04
T04 = [0.707 -0.707 0 1;
       0.707 0.707 0 1;
       0 0 1 1;
       0 0 0 1];

% 初始化关节角猜测值
theta_guess = [pi/4 pi/4 pi/4 pi/4];

% 利用数值解法求解逆解（示意）
options = optimoptions('fsolve','Display','off');
theta_sol = fsolve(@(theta) inverse_kinematic_error(theta, T04), theta_guess, options);

function error = inverse_kinematic_error(theta, T04)
    % 假设的逆解计算函数
    % 根据 theta 计算位姿矩阵并与 T04 比较
    % 这里省略具体的复杂计算
    % 简单返回一个误差值
    error = [1;1;1;1];
end

这段代码首先假设了一个已知的末端执行器位姿矩阵 \(T04\)，然后初始化关节角猜测值，最后利用 fsolve 函数通过迭代来最小化逆解误差，从而得到关节角的解。不过实际的逆解函数 inversekinematicerror 中需要根据具体的机器人结构和运动学关系进行复杂的计算。

四、正逆解推导后的结果通式

正解结果通式

经过前面的推导，四轴码垛机器人运动学正解的结果通式就是通过依次相乘各个关节间的齐次变换矩阵得到的总变换矩阵 \(T_0^4\)，它描述了末端执行器在基座坐标系下的位置和姿态，形式如下：

\[ T_0^4=\begin{bmatrix}

nx & ox & ax & px \\

ny & oy & ay & py \\

nz & oz & az & pz \\

0 & 0 & 0 & 1

\end{bmatrix} \]

其中 \((px, py, pz)\) 表示位置，而 \((nx, ny, nz)\)、\((ox, oy, oz)\)、\((ax, ay, az)\) 表示姿态。

逆解结果通式

逆解的结果通式则是通过对正解结果和几何关系的分析得到的关于各关节角 \(\thetai\) 的表达式。由于逆解推导较为复杂，不同的机器人结构可能有不同的通式，一般来说对于四轴码垛机器人，关节角 \(\thetai\) 的解会涉及到反正切函数、反余弦函数等，形式大致如下：

\[ \theta1 = f1(T_{04}) \]

\[ \theta2 = f2(T_{04}) \]

\[ \theta3 = f3(T_{04}) \]

\[ \theta4 = f4(T_{04}) \]

这里 \(fi(T{04})\) 表示关于末端执行器位姿矩阵 \(T_{04}\) 的函数，具体形式取决于机器人的 dh 参数和推导过程中的几何关系。

通过对四轴码垛机器人运动学正逆解的推导和 Matlab 实现，我们能更好地理解机器人的运动原理，为其路径规划、控制算法设计等提供坚实的理论基础。无论是在工业生产还是科研探索中，这都是非常重要的一环。希望这篇文章能让大家对四轴码垛机器人的运动学有更深入的认识！
