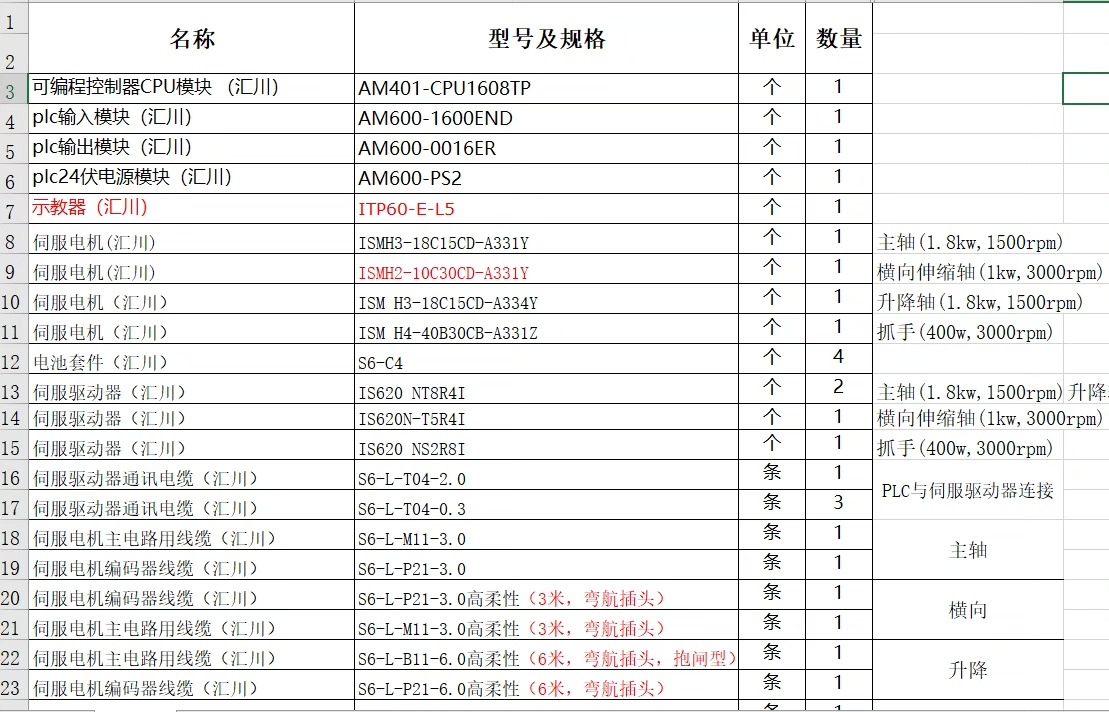

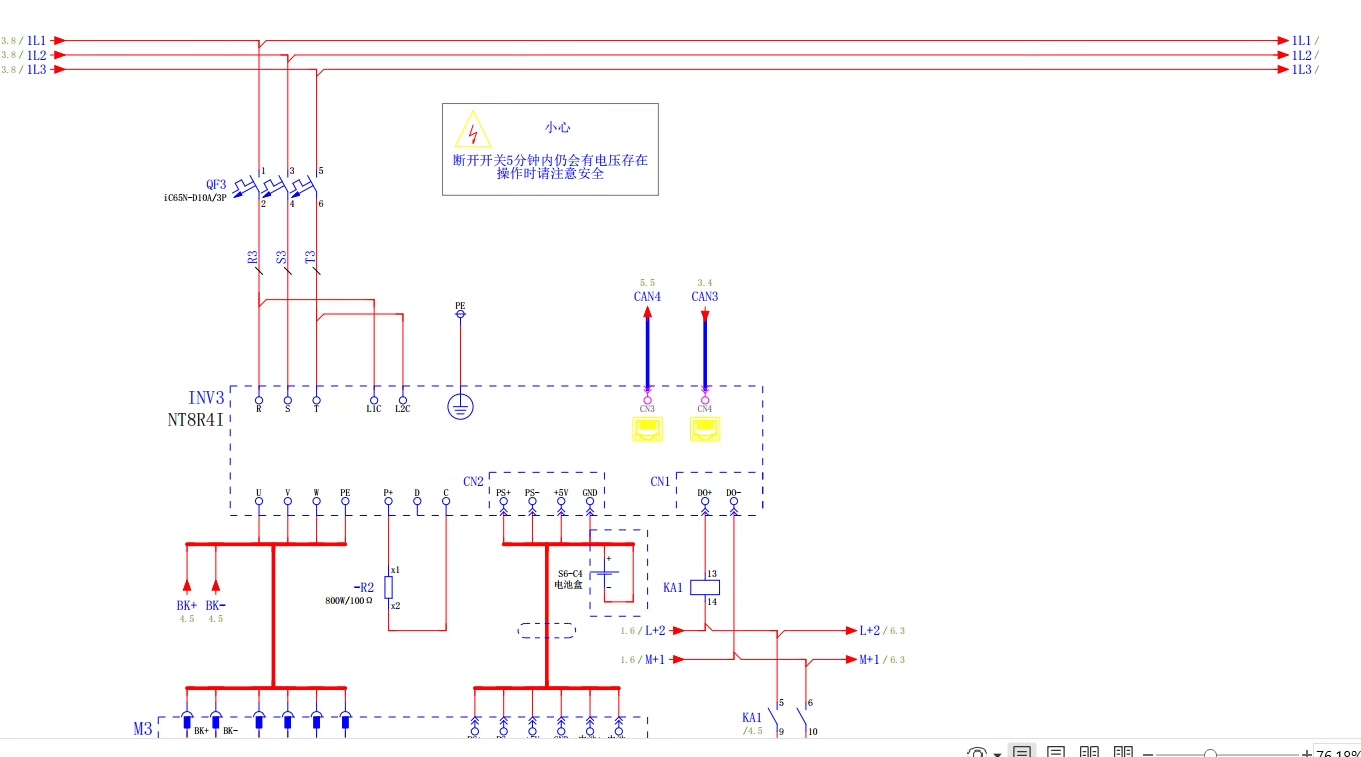

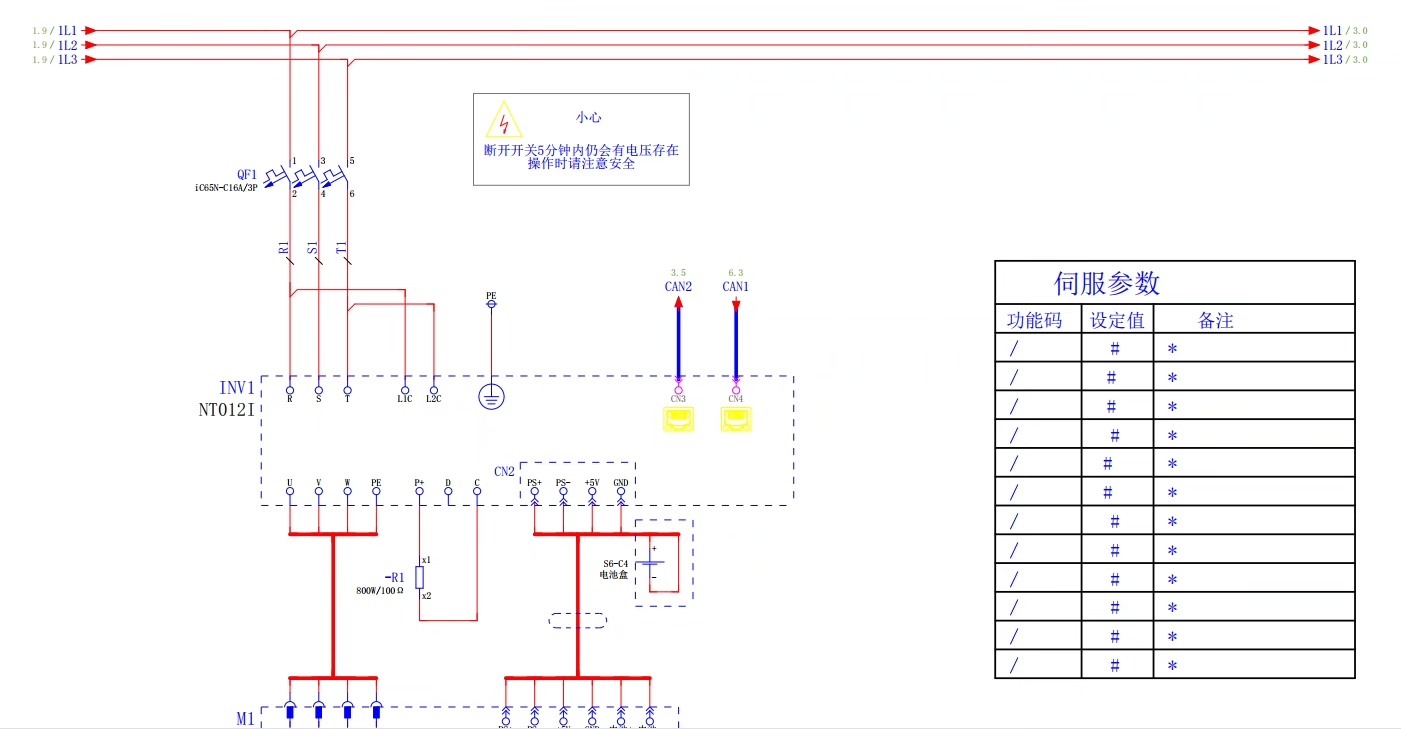

汇川系统开发的陶瓷砖码垛机械手，，动作和功能完全按照现在流行的机器人运行模式编写，完整一套项目程序， 附件包含PLC程序和库文件，带详细注释（见截图）； 附件包含触摸屏程序，详细见截图； 附件包含电气图纸和电气元件清单； 附件包含详细操作说明书；已在陶瓷厂中使用近百台。 程序案例中涉及的编程软件版本分别如下： 触摸屏编程软件版本：InoTouchPad V1r2c00SPC33(2023-02-28)PLC 程序编程软件版本：InoProShop(V1.1.0) 具有以下功能：有单垛和双垛，回字型，层数不受限制。 配方功能、周期密码（分期付款注册码）、插补控制（单步插补和自动连续插补，可暂停并记忆继续运行）、绝对值编码、正反切计算、示教模式和参数模式兼容等等 触摸屏有140个页面（含弹出窗口），毕竟用PLC设计一台和机器人一样强大的码垛机，还是挺复杂的。 主要元器件（详细见附件）： 可编程控制器CPU模块 （汇川） AM401-CPU1608TP 示教器（汇川） ITP60-E-L5

码垛机械手的PLC代码能玩出什么花？汇川这套陶瓷砖搬运系统算是让我开了眼。在佛山某陶瓷厂见到这套系统时，操作工用示教器随手一划拉，机械臂就跟着走出个回字型轨迹，关键层数还能自己算——这背后藏着套比传统机器人更懂生产的逻辑。

先看核心的插补算法。传统码垛机走直线插补就完事，这套系统在ST语言里嵌入了正反切补偿计算。举个实例，当检测到瓷砖边缘有毛刺时，轴运动要自动偏移2mm避免卡垛。核心代码段长这样：

IF bEdgeRough THEN
    fRealPos := fTargetPos + 2.0;
    MC_MoveAbsolute(axis:=stAxis, Position:=fRealPos, Velocity:=fSpeed);
ELSE
    MC_MoveAbsolute(axis:=stAxis, Position:=fTargetPos, Velocity:=fSpeed);
END_IF

别看就这几行，配合AM401-CPU1608TP的微秒级中断扫描，能让Z轴在0.5mm精度范围内实时调整。更狠的是暂停记忆功能，急停触发时自动记录当前轴位置到NVRAM，恢复时直接MC_MoveContinue接着跑——这对动不动连续工作36小时的陶瓷窑炉太重要。

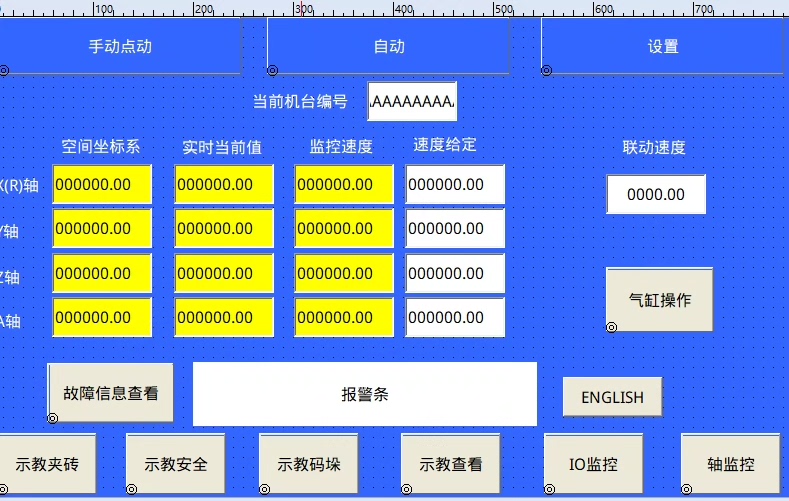

配方管理是另一个亮点。触摸屏上的140个页面里有23个动态参数组，操作工选"800x800抛光砖双垛模式"，PLC自动加载对应速度参数和垛型模板。核心是用结构体数组玩的花活：

TYPE RecipeStruct :
STRUCT
    sName : STRING[20];
    iLayerMax : INT;
    fSpeed : REAL;
    bDoubleStack : BOOL;
END_STRUCT
END_TYPE

VAR_GLOBAL
    arrRecipe : ARRAY[1..50] OF RecipeStruct;
END_VAR

配合触摸屏的滚动列表控件，直接绑定结构体数组索引，比传统单个变量绑定省了八成工程量。

汇川系统开发的陶瓷砖码垛机械手，，动作和功能完全按照现在流行的机器人运行模式编写，完整一套项目程序， 附件包含PLC程序和库文件，带详细注释（见截图）； 附件包含触摸屏程序，详细见截图； 附件包含电气图纸和电气元件清单； 附件包含详细操作说明书；已在陶瓷厂中使用近百台。 程序案例中涉及的编程软件版本分别如下： 触摸屏编程软件版本：InoTouchPad V1r2c00SPC33(2023-02-28)PLC 程序编程软件版本：InoProShop(V1.1.0) 具有以下功能：有单垛和双垛，回字型，层数不受限制。 配方功能、周期密码（分期付款注册码）、插补控制（单步插补和自动连续插补，可暂停并记忆继续运行）、绝对值编码、正反切计算、示教模式和参数模式兼容等等 触摸屏有140个页面（含弹出窗口），毕竟用PLC设计一台和机器人一样强大的码垛机，还是挺复杂的。 主要元器件（详细见附件）： 可编程控制器CPU模块 （汇川） AM401-CPU1608TP 示教器（汇川） ITP60-E-L5

安全机制也够绝，分期付款用的时间锁藏在PLC系统时钟里。每月1号自动校验：

IF SysTime() > tExpireTime THEN
    Alarm(902, '请续费');
    StopAllAxis();
END_IF

但人家把时间验证算法封装在库文件里，反编译都找不到触发条件。见过最硬核的加密是往EEPROM特定地址写随机数，每次上电用CRC16校验物理存储位——这手法在工控圈属实少见。

示教模式最让我服气的是坐标系映射。示教器ITP60的摇杆信号直接进PLC的PTO映射，连运动控制库都不经过。现场测试时，工程师随手示教了七层回字垛，PLC自动生成的路径点里居然包含加速度突变点的平滑过渡处理。后来翻程序才发现用了三次样条插值算法，这在用ST语言实现的项目里算高难度操作了。

这套系统最颠覆认知的是用PLC干掉了传统机器人控制器。从现场运行数据看，单垛周期时间稳定在9.8秒，双垛模式反而只要13.2秒——人家在轴运动重叠段玩了把时间差，X轴还没到位时Y轴就开始预动作了。这种级别的协同控制，以往没个五轴联动机器人根本玩不转。

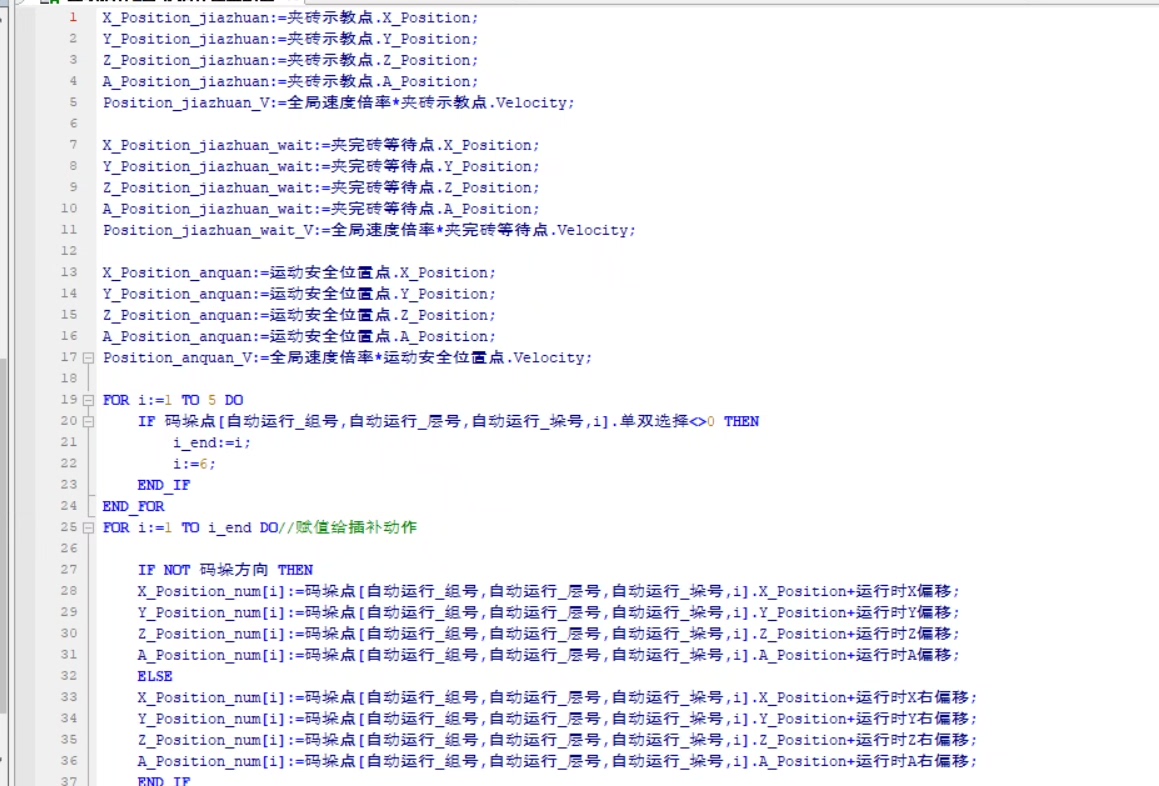

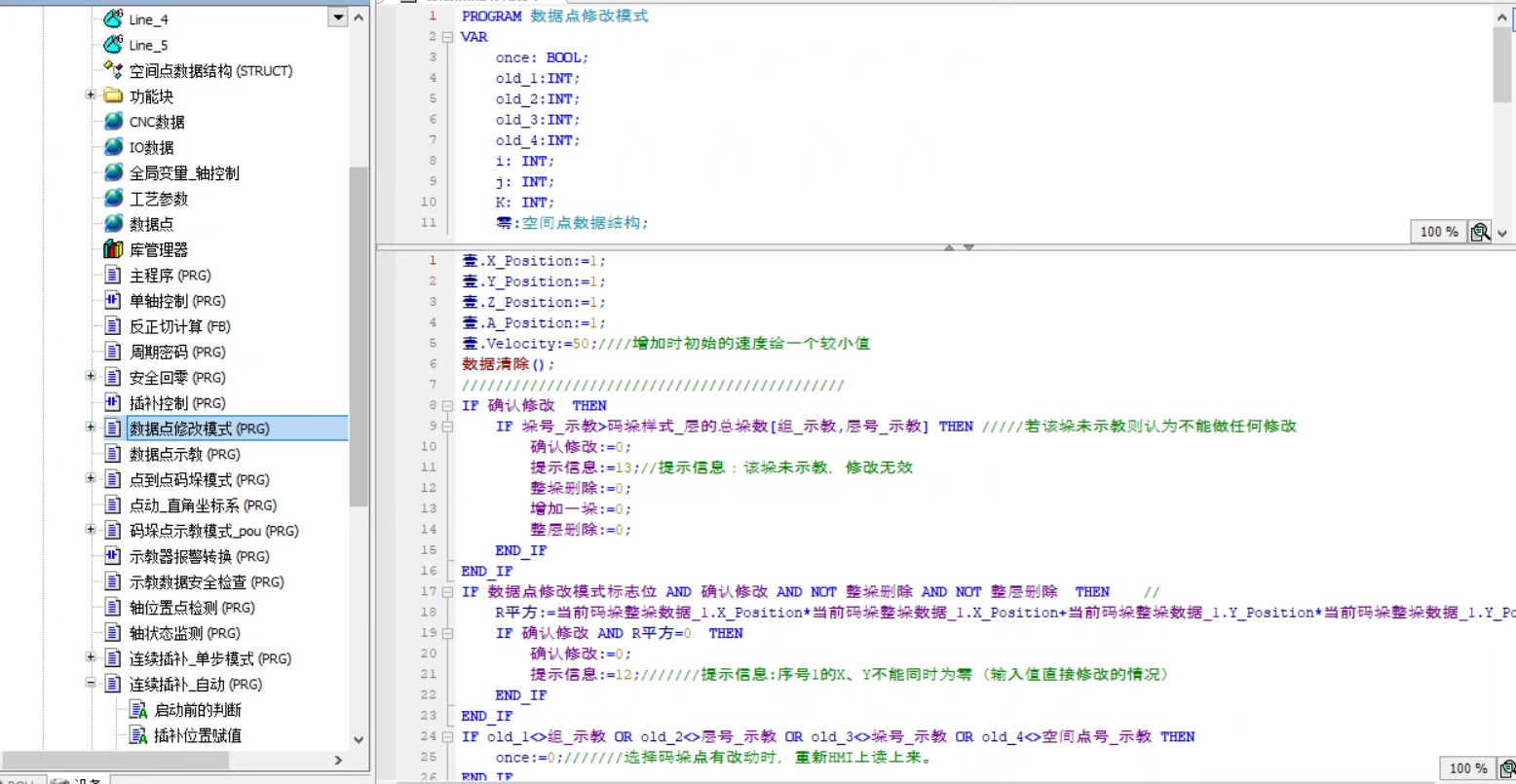

（代码注释截图里有个神细节：某个功能块的作者留了句"再改这参数老子顺着网线去砸你示教器"——看来是真被甲方需求逼疯过）
