在机器人领域，六自由度机械臂可是个明星选手，它能在三维空间里灵活舞动，完成各种复杂任务。但要是周围有障碍物，它就必须学会巧妙避开，这时候 RRT 避障算法就派上用场啦。今天咱就用 MATLAB 来对六自由度机械臂进行仿真，看看 RRT 算法是怎么让机械臂安全避障的。

前期准备：机械臂运动学基础

要让机械臂动起来，首先得了解它的运动学。这里我们用 DH 参数法来描述机械臂的结构。DH 参数是一组用来定义机器人连杆之间相对位置和姿态的参数。下面是一段简单的 MATLAB 代码，用于根据 DH 参数创建机械臂模型：

% 定义六自由度机械臂的 DH 参数
L1 = Link([0 0 0 pi/2], 'standard');
L2 = Link([0 0.4 0 0], 'standard');
L3 = Link([0 0.3 0 pi/2], 'standard');
L4 = Link([0 0 0 -pi/2], 'standard');
L5 = Link([0 0 0 pi/2], 'standard');
L6 = Link([0 0.2 0 0], 'standard');

% 创建机械臂对象
robot = SerialLink([L1 L2 L3 L4 L5 L6], 'name', '6DOF_Robot');

代码分析：这里我们依次定义了六个连杆的 DH 参数，然后使用 SerialLink 函数创建了一个六自由度机械臂对象。每个 Link 函数里的参数分别是连杆的扭转角、连杆长度、连杆偏移和关节角。这样我们就有了一个机械臂的模型框架。

有了模型，还得会算它的正逆运动学。正运动学就是根据关节角算出机械臂末端执行器的位置和姿态，逆运动学则相反，根据末端执行器的位置和姿态算出各个关节角。下面是正运动学的代码：

% 定义关节角
q = [0 pi/6 pi/4 pi/3 pi/2 pi/6];

% 计算正运动学
T = robot.fkine(q);
disp(T);

代码分析：fkine 是 SerialLink 对象的一个方法，用于计算正运动学。我们先定义了一组关节角 q，然后调用 fkine 方法得到末端执行器的齐次变换矩阵 T，最后把这个矩阵显示出来。

URDF 建模

除了用 MATLAB 模型，我们还可以用 URDF（Unified Robot Description Format）来建模。URDF 是一种 XML 格式的文件，用于描述机器人的结构和动力学特性。虽然这里我们主要用 MATLAB 仿真，但了解 URDF 建模也很有必要。一个简单的 URDF 文件示例如下：

<?xml version="1.0"?>
<robot name="6DOF_Robot">
  <link name="base_link">
    <visual>
      <geometry>
        <box size="0.1 0.1 0.1"/>
      </geometry>
    </visual>
  </link>
  <!-- 其他连杆和关节定义 -->
</robot>

这个文件定义了机械臂的基础连杆，后面还可以继续添加其他连杆和关节的定义。

RRT 避障算法登场

RRT（Rapidly-exploring Random Trees）算法是一种用于路径规划的算法，它通过随机采样来快速探索环境，生成一棵搜索树，从而找到一条从起点到终点的路径。下面是一个简化的 RRT 算法的 MATLAB 代码：

% 初始化起点和终点
start = [0 0 0 0 0 0];
goal = [pi/2 pi/3 pi/4 pi/5 pi/6 pi/7];

% 初始化树
tree = [start; zeros(0, length(start))];

% 迭代次数
max_iter = 1000;

for i = 1:max_iter
    % 随机采样一个点
    rand_point = rand(1, length(start)) * 2 * pi - pi;

    % 找到树中距离随机点最近的节点
    [~, nearest_index] = min(sum((tree - repmat(rand_point, size(tree, 1), 1)).^2, 2));
    nearest_node = tree(nearest_index, :);

    % 生成一个新节点
    new_node = nearest_node + 0.1 * (rand_point - nearest_node);

    % 检查新节点是否与障碍物碰撞
    if ~is_collision(new_node)
        tree = [tree; new_node];

        % 检查是否到达目标点
        if norm(new_node - goal) < 0.1
            break;
        end
    end
end

代码分析：首先我们初始化了起点和终点，然后创建了一个树，树的第一个节点就是起点。在每次迭代中，我们随机采样一个点，找到树中距离这个随机点最近的节点，然后从这个最近节点向随机点扩展一定距离得到一个新节点。接着检查新节点是否与障碍物碰撞，如果不碰撞就把新节点加入树中。如果新节点接近目标点，就停止迭代。

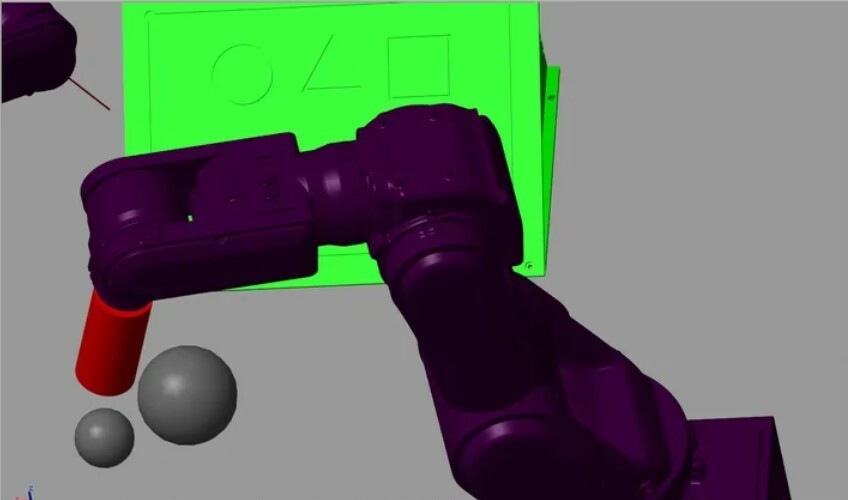

机械臂仿真,RRT避障算法，六自由度机械臂 机械臂matlab仿真,RRT避障算法，六自由度机械臂避障算法，RRT避障算法，避障仿真，无机械臂关节碰撞机械臂 机器人 DH参数 运动学 正逆解 urdf建模 轨迹规划

这里的 is_collision 函数需要我们自己实现，用于检查关节是否与障碍物碰撞。比如可以根据机械臂的运动学模型和障碍物的位置信息来判断：

function collision = is_collision(q)
    % 假设障碍物的位置
    obstacle_pos = [0.5 0.5 0.5];

    % 计算机械臂末端执行器的位置
    T = robot.fkine(q);
    end_effector_pos = T(1:3, 4);

    % 检查是否碰撞
    if norm(end_effector_pos - obstacle_pos) < 0.1
        collision = true;
    else
        collision = false;
    end
end

代码分析：这个函数接受关节角 q 作为输入，计算出末端执行器的位置，然后检查这个位置是否接近障碍物的位置。如果接近就认为发生了碰撞。

轨迹规划与仿真

有了 RRT 算法找到的路径，我们还需要进行轨迹规划，让机械臂平滑地从起点移动到终点。可以使用 MATLAB 的 jtraj 函数来生成关节轨迹：

% 提取路径上的节点
path = tree;

% 生成关节轨迹
t = linspace(0, 10, size(path, 1));
q_traj = jtraj(path(1, :), path(end, :), t);

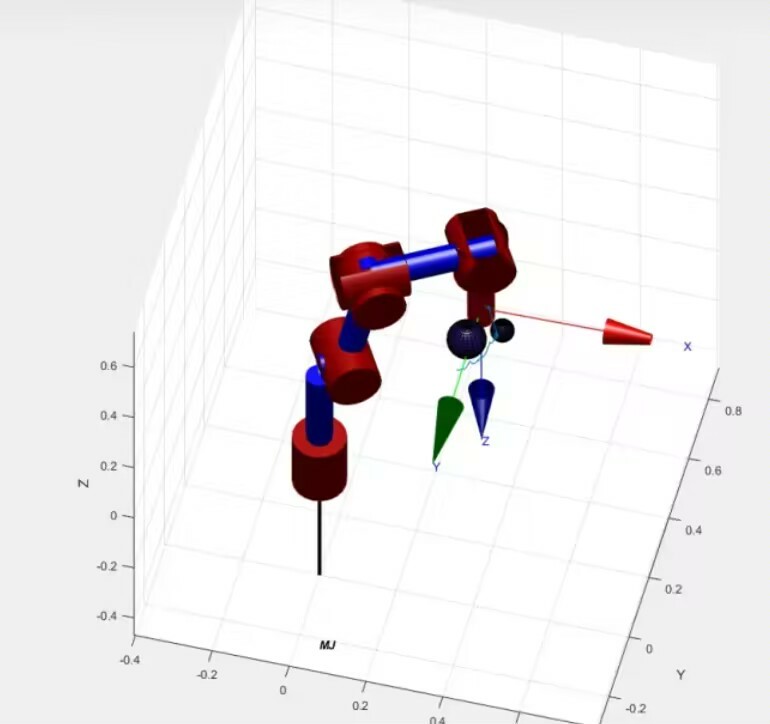

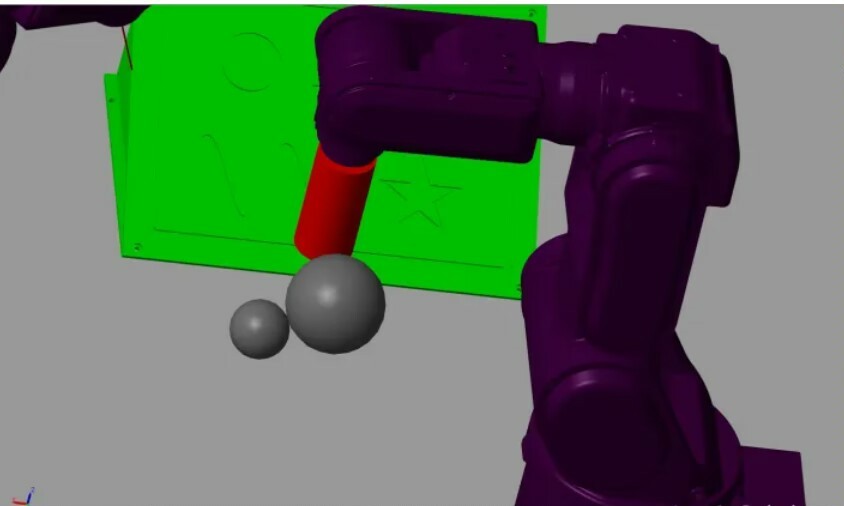

% 仿真
figure;
robot.plot(q_traj);

代码分析：jtraj 函数根据起点和终点以及时间向量 t 生成平滑的关节轨迹。最后使用 plot 方法对机械臂的运动进行仿真，我们就能看到机械臂在避开障碍物的情况下从起点移动到终点啦。

通过以上步骤，我们完成了六自由度机械臂的 RRT 避障算法仿真。从机械臂的运动学建模，到 RRT 算法的实现，再到轨迹规划和仿真，每一步都充满了乐趣和挑战。希望这篇文章能让你对机械臂仿真和避障算法有更深入的了解。
