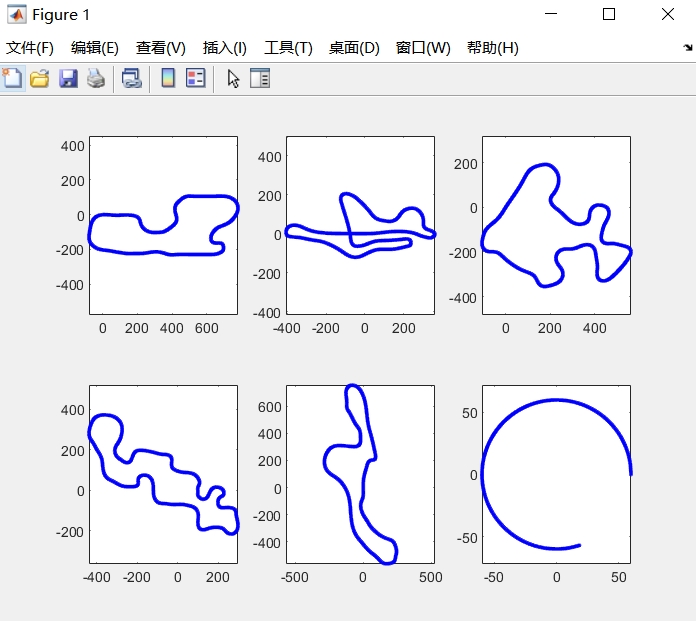

IMU和GPS ekf融合定位 从matlab到c++代码实现 基于位姿状态方程，松耦合 文档原创且详细 这段代码是一个数据融合程序，主要用于将GPS和IMU（惯性测量单元）数据进行融合，以估计车辆的位置和姿态。下面我将对代码进行详细的解释和分析。 首先，代码使用了MATLAB的一些函数和工具箱来进行数据处理和仿真。代码中的`clear`函数用于清除MATLAB的工作空间。 接下来，代码定义了一些变量和参数，如`imuFs`和`gpsFs`分别表示IMU和GPS的数据采样频率，`imuSamplesPerGPS`表示每个GPS数据点对应的IMU数据点数量。然后，代码加载了一个名为`trajData0.mat`的数据文件，其中包含了车辆的轨迹数据。 接下来，代码创建了一个名为`gndFusion`的数据融合对象，使用了`insfilterNonholonomic`函数进行初始化。该对象用于融合IMU和GPS数据，并估计车辆的位置和姿态。通过设置不同的参数，可以调整融合算法的性能和精度。 然后，代码初始化了融合对象的状态和噪声参数。状态包括姿态、速度和位置等信息，噪声参数用于模拟传感器的测量误差。此外，代码还定义了一些其他变量，如`Rpos`表示GPS水平位置的精度，`estPositions`用于保存估计的位置数据。 接下来，代码使用一个循环来处理IMU和GPS数据。循环中的每个迭代都包括以下步骤： 1. 预测：根据当前的IMU数据，使用`predict`函数对状态进行预测，得到车辆的姿态和位置估计。 2. 更新：根据当前的GPS数据，使用`fusegps`函数对状态进行更新，修正姿态和位置估计。 3. 保存数据：将预测和更新后的位置数据保存到`estPositions`和`gpsPoss`中。 最后，代码使用`subplot`和`plot`函数将真实位置、估计位置和GPS数据进行可视化展示。 接下来，代码重复了上述的过程，并加载了另一个名为`trajData2.mat`的数据文件，其中包含了另一个车辆的轨迹数据。代码的结构和功能与前面的部分基本相同，只是使用了不同的数据文件和参数。 此外，代码还定义了一些子函数，如`IMUstateTranTcn`函数用于更新状态，`repairQuaternionFcn`函数用于修正四元数的值。这些子函数在主程序中被调用，用于实现状态的更新和修正。 总体而言，这段代码主要是一个数据融合程序，应用在车辆导航和定位领域。它通过融合GPS和IMU数据，估计车辆的位置和姿态。代码的主要思路是使用滤波算法（扩展卡尔曼滤波器）对IMU和GPS数据进行融合，通过预测和更新步骤来估计车辆的状态。代码涉及到了滤波算法、姿态估计、位置估计、传感器模型等知识点。

一、系统概述

IMU（惯性测量单元）与GPS（全球定位系统）数据EKF（扩展卡尔曼滤波）融合定位系统，是一套基于位姿状态方程实现松耦合融合的高精度定位解决方案。该系统通过C++与Matlab双语言开发，能够实时处理IMU的加速度计和陀螺仪数据以及GPS的位置数据，利用EKF算法的预测-更新机制，有效弥补单一传感器的缺陷——IMU在短时间内精度高但存在累积误差，GPS无累积误差但易受遮挡等因素影响导致数据不稳定，最终实现连续、可靠、高精度的定位输出，可广泛应用于自动驾驶、无人机导航、机器人定位等领域。

二、核心功能模块解析

（一）数据预处理模块

1. 数据读取与解析
   - 在C++实现中，通过ReadDataFromTxt函数从指定的文本文件（如trajData1.txt）中读取系统运行所需的初始化数据与传感器数据。初始化数据包括初始姿态（initialAtt）、初始位置（initialPos）、初始速度（initialVel）；传感器数据涵盖IMU的加速度数据（accelDatas）、陀螺仪数据（gyroDatas）、GPS的经纬度高度数据（llas）以及用于结果验证的真实位置数据（truePositions）。读取过程中，通过ReadState枚举类型精准控制数据读取的状态，确保不同类型数据被正确分类存储到对应的数据结构中。
   - Matlab版本则通过GenTxtData.m脚本将.mat格式的轨迹数据转换为文本格式，为数据交互与跨语言使用提供支持；同时，通过IMUGPSData_Gen.m生成仿真所需的IMU和GPS数据，其中IMU数据模拟了加速度计和陀螺仪的噪声、分辨率等特性，GPS数据则考虑了水平与垂直位置精度、速度精度等参数，为算法测试与验证提供高质量的仿真数据源。
2. 坐标转换
   - 系统实现了GPS的LLA（纬度、经度、高度）坐标到ENU（东、北、天）坐标的转换功能。在C++代码的lla2enu函数中，通过特定的数学公式将经纬度数据转换为平面坐标，便于后续与IMU输出的位置数据在同一坐标系下进行融合计算；Matlab代码中则通过gnsstoxy等函数实现类似的坐标转换，确保两种传感器数据的空间一致性，为融合算法的正确运行奠定基础。

（二）EKF滤波核心模块

1. 初始化配置

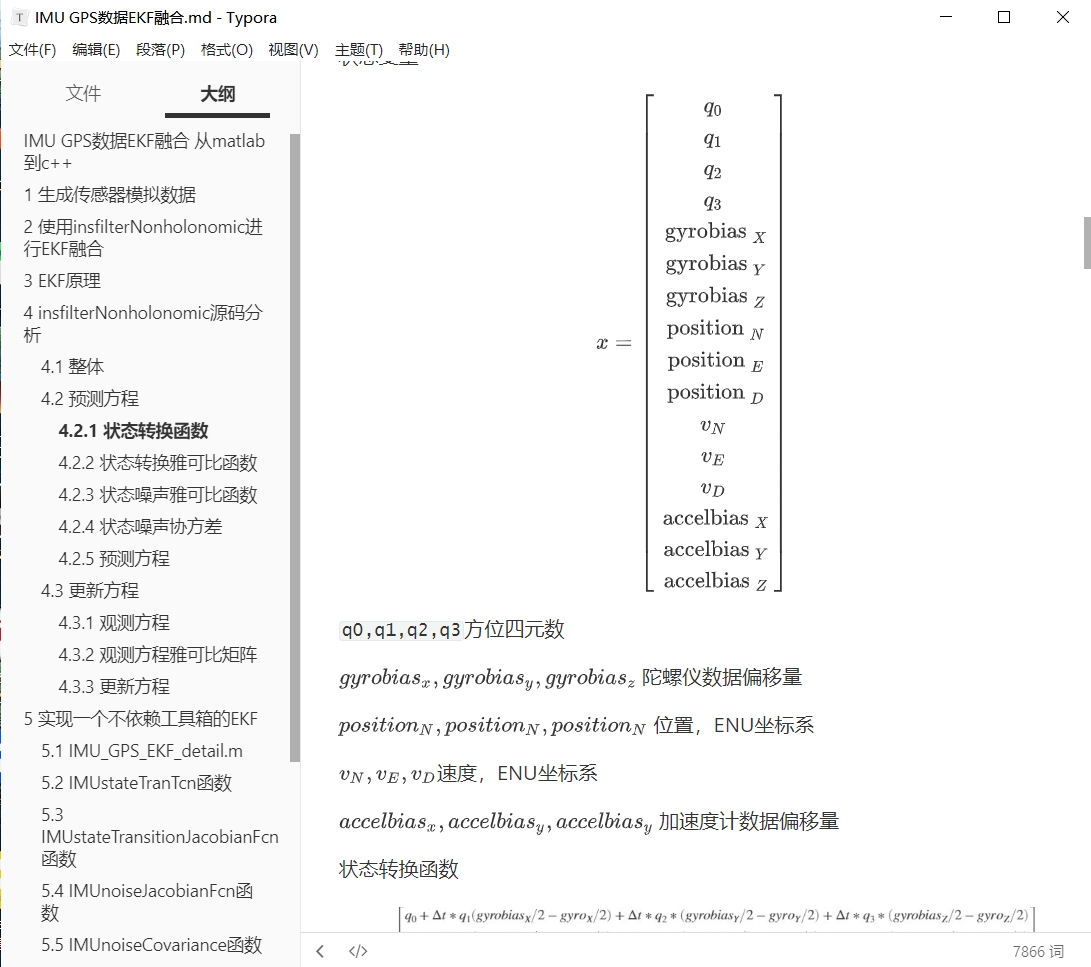

• C++中通过INSEKFfliter类的构造函数完成EKF滤波的初始化工作。初始化参数包括初始姿态（4维四元数）、初始位置（3维向量）、初始速度（3维向量）。在构造函数内部，将初始姿态、位置、速度分别赋值到16维的状态向量（State）对应位置，同时初始化陀螺仪和加速度计的零偏为0，并设置16x16的状态协方差矩阵（StateCovariance）初始值为1e-9 * Ones，表示初始状态下各状态量的不确定性较小。
• Matlab代码在IMUGPSEKF_detail.m等脚本中，同样对滤波状态向量（16维）、协方差矩阵（16x16）以及各噪声参数（如陀螺仪噪声、加速度计噪声、GPS位置测量噪声等）进行初始化，为滤波过程设置初始条件。

2. 预测阶段（Predict）

• 状态预测：在C++的IMUstateTranTcn函数中，基于IMU的加速度计和陀螺仪测量数据，结合当前的滤波状态（姿态四元数、位置、速度、传感器零偏），通过位姿状态方程完成状态的预测更新。具体包括：根据陀螺仪数据与陀螺仪零偏计算姿态四元数的更新；基于速度计算位置的更新；通过加速度计数据、加速度计零偏、姿态四元数以及重力加速度（设置为9.81m/s²，Z轴方向）计算速度的更新；同时考虑传感器零偏的衰减特性（通过accelBiasDecayFactor和gyroBiasDecayFactor控制），更新陀螺仪和加速度计的零偏。
• 雅可比矩阵计算：IMUstateTransitionJacobianFcn函数计算状态转移矩阵（16x16的F矩阵），该矩阵描述了状态向量中各状态量之间的线性化关系，是EKF线性化处理的关键。矩阵元素的计算基于状态预测过程中各状态量的更新公式，通过偏导数推导得到，涵盖了姿态、位置、速度、传感器零偏之间的相互影响。
• 噪声矩阵计算：IMUnoiseJacobianFcn函数构建噪声传递矩阵（16x12的G矩阵），用于描述过程噪声对状态向量的影响；IMUnoiseCovariance函数定义12x12的过程噪声协方差矩阵（U矩阵），其中包含陀螺仪噪声、陀螺仪零偏噪声、加速度计噪声、加速度计零偏噪声的方差信息。
• 协方差预测：predictCovEqnFcn函数根据状态转移矩阵F、噪声传递矩阵G和过程噪声协方差矩阵U，通过公式StateCovariance = F StateCovariance F.transpose() + G U G.transpose()完成状态协方差矩阵的预测更新，反映了预测后各状态量不确定性的变化。

3. 更新阶段（Update）

• 测量模型构建：在GPS数据融合时，GPSPositionmeasurementFcn函数提取状态向量中的位置信息作为滤波的预测测量值（h）；GPSPositionmeasurementJacobianFcn函数构建3x16的测量矩阵（H矩阵），该矩阵仅在对应位置状态的列上为1，其余为0，表示GPS测量仅对位置状态进行观测。
• 卡尔曼增益计算：在correctEqnFcn函数中，首先计算innovation协方差矩阵（innovCov = H StateCovariance H.transpose() + R，其中R为GPS位置测量噪声协方差矩阵），然后基于状态协方差矩阵、测量矩阵和innovation协方差矩阵计算卡尔曼增益（W = StateCovariance H.transpose() innovCov.inverse()），卡尔曼增益决定了测量值与预测值在状态更新中的权重。
• 状态与协方差更新：利用GPS的测量位置（经坐标转换后）与预测测量值的差值（innovation），结合卡尔曼增益对状态向量进行更新（State = State + W (pos - h)）；同时更新状态协方差矩阵（StateCovariance = StateCovariance - W H * StateCovariance），降低状态量的不确定性，完成一次EKF的更新过程。

（三）数据融合与结果输出模块

1. 多传感器数据时序同步

• 由于IMU与GPS的采样频率不同（通常IMU采样频率远高于GPS，如C++代码中IMU每0.01s采样一次，GPS每处理10次IMU数据后采样一次），系统通过嵌套循环实现数据的时序同步。在C++的main函数中，内层循环处理IMU数据，执行EKF的预测阶段；外层循环处理GPS数据，执行EKF的更新阶段，确保两种传感器数据在时间上匹配，满足融合算法的时序要求。
• Matlab代码在GroundIMUandGPSFusionExample.m等脚本中，同样通过控制IMU和GPS的采样次数（imuSamplesPerGPS = imuFs / gpsFs）实现数据同步，保证滤波过程按正确的时序进行。

1. 结果输出与可视化

• C++代码在融合过程中，通过getpos函数获取当前滤波估计的位置，并将真实位置与估计位置输出到控制台，便于实时观察定位误差。

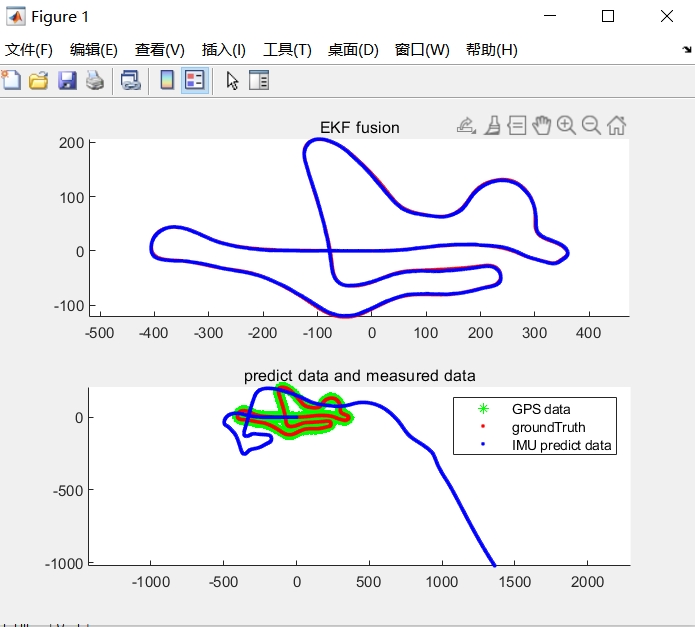

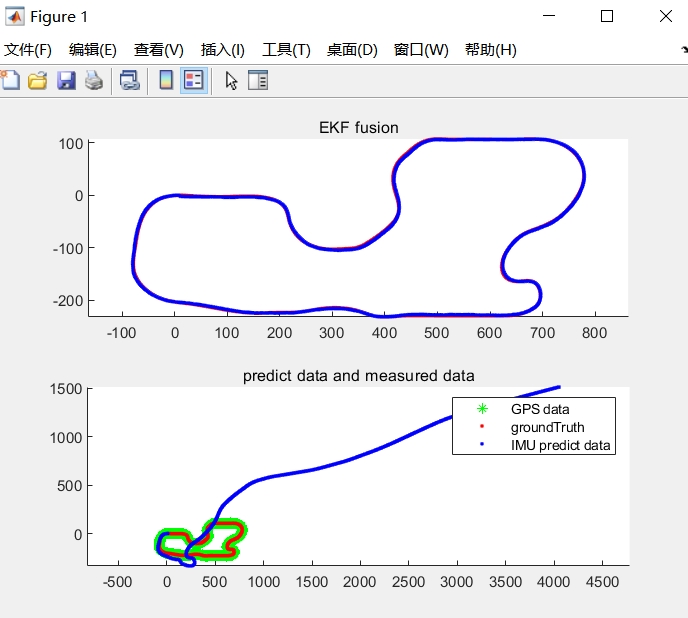

• Matlab代码提供了丰富的结果可视化功能，如在IMUGPSEKF.m和IMUGPSEKF_detail.m中，通过subplot函数绘制真实位置、EKF融合位置、仅IMU预测位置、GPS测量位置的对比曲线，直观展示融合算法的效果；同时，利用HelperScrollingPlotter、HelperPoseViewer等辅助类，实现位置误差、姿态误差的实时滚动显示以及3D姿态与位置的可视化，便于算法性能分析与调试。

三、关键参数配置

（一）传感器噪声参数

参数名称	C++中定义值	Matlab中定义值	说明
陀螺仪噪声（GyroscopeNoise）	4e-6	4e-6	描述陀螺仪测量噪声的方差，影响姿态预测的不确定性
陀螺仪零偏噪声（GyroscopeBiasNoise）	4e-14	4e-14	描述陀螺仪零偏随机游走噪声的方差，影响零偏估计的稳定性
加速度计噪声（AccelerometerNoise）	4.8e-2	4.8e-2	描述加速度计测量噪声的方差，影响速度与位置预测的精度
加速度计零偏噪声（AccelerometerBiasNoise）	4e-14	4e-14	描述加速度计零偏随机游走噪声的方差，影响零偏估计的准确性
GPS位置测量噪声（Rpos）	1	1	描述GPS位置测量噪声的方差，影响GPS测量在更新阶段的权重

（二）滤波控制参数

参数名称	C++中定义值	Matlab中定义值	说明
加速度计零偏衰减因子（accelBiasDecayFactor）	0.9999	0.9999	控制加速度计零偏的衰减速度，接近1表示零偏变化缓慢
陀螺仪零偏衰减因子（gyroBiasDecayFactor）	0.999	0.999	控制陀螺仪零偏的衰减速度，影响零偏估计的动态响应
IMU采样时间（dt）	0.01s	根据imuFs计算（1/imuFs）	IMU数据的采样间隔，决定预测阶段的时间步长

四、系统工作流程

1. 数据准备：通过数据预处理模块读取或生成IMU、GPS的传感器数据以及初始化参数，完成坐标转换与数据格式统一。
2. 滤波初始化：创建EKF滤波实例，初始化状态向量、状态协方差矩阵以及各噪声参数，为滤波过程设置初始条件。
3. 时序同步与滤波循环
   - IMU预测：按IMU采样频率，读取IMU加速度计和陀螺仪数据，执行EKF预测阶段，更新状态向量与状态协方差矩阵。
   - GPS更新：当累积到指定次数的IMU数据后，读取GPS的LLA数据并转换为ENU坐标，执行EKF更新阶段，利用GPS测量值修正滤波状态，降低状态不确定性。
4. 结果输出与分析：实时输出或记录真实位置与滤波估计位置，通过可视化工具展示定位误差与融合效果，评估系统性能。

五、系统特点与优势

1. 高精度定位：采用EKF算法实现IMU与GPS的松耦合融合，充分发挥两种传感器的优势，有效抑制IMU的累积误差和GPS的随机噪声，提升定位精度与稳定性。
2. 鲁棒性强：引入传感器零偏估计与衰减机制，能够适应传感器零偏随时间变化的特性；合理设置噪声参数与协方差矩阵，增强系统对噪声的抑制能力。
3. 跨语言支持：提供C++与Matlab双语言实现，C++版本可用于实时嵌入式系统，Matlab版本便于算法仿真、调试与性能分析，满足不同开发与应用场景的需求。
4. 易用性与可扩展性：代码模块划分清晰，核心功能封装在类或函数中，接口简洁，便于后续集成新的传感器（如激光雷达、视觉传感器）或改进滤波算法（如无迹卡尔曼滤波、粒子滤波）。

六、应用场景与展望

（一）应用场景

1. 自动驾驶：为自动驾驶车辆提供连续、高精度的定位信息，辅助车辆路径规划、车道保持、障碍物避让等功能的实现。
2. 无人机导航：在无人机飞行过程中，融合IMU与GPS数据，确保无人机在复杂环境（如城市峡谷、室内外过渡区域）下的稳定导航与定位。
3. 机器人定位：为移动机器人（如AGV、服务机器人）提供室内外一体化的定位解决方案，满足机器人自主移动、任务执行的定位需求。

（二）未来展望

1. 多传感器融合扩展：进一步集成激光雷达、视觉相机等传感器数据，构建多传感器融合定位系统，提升系统在极端环境（如GPS拒止区域）下的定位性能。
2. 算法优化：研究基于深度学习的噪声参数自适应调整方法，替代当前的固定噪声参数配置，使系统能够根据环境变化动态优化滤波性能；探索更先进的滤波算法，如联邦卡尔曼滤波、分布式卡尔曼滤波，适应多传感器分布式布局的需求。
3. 实时性提升：对C++代码进行进一步优化（如采用GPU加速、指令集优化），降低算法计算复杂度，满足高动态场景下（如高速行驶的车辆、快速飞行的无人机）对实时定位的需求。
